ຮູບແບບຂະໜານກົນຈັກ HFP Series

SOLH HFP ເກຍກະບະແບບຂະໜານແບບປະຢັດຂອງທໍ່ນິວເມຕິກໃຊ້ລະບົບສາຍສົ່ງເຊື່ອມຕໍ່ lever ກົນຈັກເປັນການແກ້ໄຂການຈັບມືທີ່ມີນ້ຳໜັກເບົາທີ່ຄຸ້ມຄ່າ. ຂະຫນາດເຈາະກວມເອົາ 10/16/20/25/32 ມມ. ຄາງກະໄຕປິດເມື່ອ piston ຂະຫຍາຍອອກໄປແລະເປີດຢູ່ໃນການຖອນຄືນ; ແຮງຍຶດແມ່ນ 20% ~ 30% ສູງກວ່າແຮງເປີດສໍາລັບການຖື workpiece ທີ່ເຊື່ອຖືໄດ້. ຮູ mounting ມີຢູ່ໃນສາມໃບຫນ້າ: ຂ້າງ, ລຸ່ມແລະຫລັງ. ແມ່ເຫຼັກຖາວອນໃນຕົວເຮັດວຽກກັບສະວິດແມ່ເຫຼັກ CS1-G ສຳລັບການຕອບສະໜອງສະຖານະເປີດ/ປິດ. ແຜ່ນແຍກ friction ໂລຫະຫຼຸດຜ່ອນການຂັດຂື້ນເພື່ອປັບຕົວກັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນຮອບວຽນສູງ. ການຈັດຕໍາແຫນ່ງເປັນທາງເລືອກທີ່ປະຫຍັດຕໍ່ກັບເຄື່ອງຈັບຄູ່ເສັ້ນເຊັ່ນ HFZ ແລະ MHZ2, ມັນເຫມາະສົມກັບການນໍາໃຊ້ແສງສະຫວ່າງທີ່ອ່ອນໄຫວແລະຄ່າໃຊ້ຈ່າຍຂະຫນາດກາງ. ແນະນຳໃຫ້ບຳລຸງຮັກສານໍ້າມັນເປັນຊ່ວງໄລຍະຢູ່ໃນຂໍ້ຕໍ່ຂອງ lever. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຈັດການຄວາມຖີ່ສູງຂອງຊິ້ນສ່ວນພາດສະຕິກ 3C, ຮາດແວສະແຕມຂະຫນາດນ້ອຍແລະສ່ວນປະກອບການຫຸ້ມຫໍ່ຂະຫນາດນ້ອຍ. ບໍ່ແນະນໍາສໍາລັບເງື່ອນໄຂທີ່ມີການໂຫຼດຊົດເຊີຍຫນັກຢ່າງຕໍ່ເນື່ອງຫຼືຄວາມຕ້ອງການປະກອບທີ່ມີຄວາມແມ່ນຍໍາສູງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

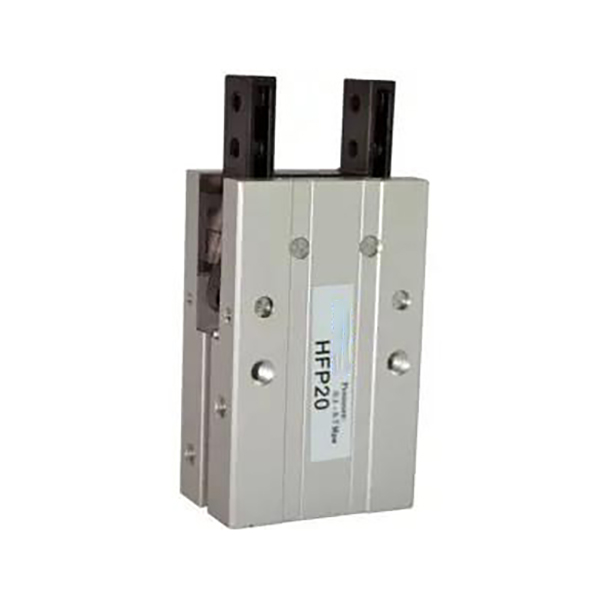

HFP Series Lever-Type Economical Parallel Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH HFP ຮັບການສົ່ງຜ່ານ lever ກົນຈັກສໍາລັບການເປີດແລະປິດຂະຫນານ 2-ຄາງກະໄຕ. ຄວາມເຂັ້ມແຂງຫຼັກ: ກົນໄກ lever ງ່າຍດາຍທີ່ມີລາຄາທີ່ແຂ່ງຂັນ, ການປະຕິບັດການຍຶດຫມັ້ນທີ່ຫມັ້ນຄົງ, ການຕິດຕັ້ງທົ່ວໄປສາມດ້ານ, ໂຮງງານຜະລິດແມ່ເຫຼັກທີ່ຕິດຕັ້ງໄວ້ກ່ອນແລະຊີວິດການບໍລິການຍາວທົນທານຕໍ່ພັຍ. ມັນເປັນການແກ້ໄຂ Gripper ຂະຫນານທາງເສດຖະກິດຕົ້ນຕໍສໍາລັບການໂຫຼດແສງສະຫວ່າງການໂຫຼດ / unloading ຄວາມຖີ່ສູງແລະສະຖານີອັດຕະໂນມັດຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ.

ໂຄງສ້າງຫຼັກ & ຄຸນສົມບັດການເຮັດວຽກ

-- ຫຼັກການການເຮັດວຽກ: ລູກສູບຍູ້ການປະກອບ lever ເພື່ອຂັບລົດສອງຄາງກະໄຕສໍາລັບການເຄື່ອນໄຫວຂະຫນານ. ຂັບ lever ກົນຈັກບໍລິສຸດ, ອົງປະກອບຫນ້ອຍ, ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາ.

-- ລັກສະນະຂອງການບັງຄັບ: ຄາງກະໄຕ clamp ໃນເວລາທີ່ piston ຂະຫຍາຍແລະປ່ອຍໃນເວລາທີ່ retracts. ຜົນບັງຄັບໃຊ້ Clamping ແມ່ນ 20% ~ 30% ສູງກວ່າແຮງເປີດສໍາລັບການຖື workpiece ທີ່ປອດໄພກວ່າ.

-- ຄວາມຫມັ້ນຄົງ & ຄວາມຊັດເຈນ: ດ້ານການຕິດຕໍ່ຂະຫນາດໃຫຍ່ລະຫວ່າງຄາງກະໄຕແລະຮ່າງກາຍຕົ້ນຕໍຫຼຸດຜ່ອນການສັ່ນສະເທືອນແລະປັບປຸງຄວາມຖືກຕ້ອງຂອງ clamping. ແຜ່ນແຍກໂລຫະແຍກພື້ນຜິວ friction ເພື່ອຫຼຸດຜ່ອນການຂັດແລະຍືດອາຍຸການບໍລິການ.

-- ການຕິດຕັ້ງທີ່ຢືດຢຸ່ນ: ສາມຫນ້າຕິດຕັ້ງ (ຂ້າງ / ລຸ່ມ / ຫລັງ). ຮ່ອງເຊັນເຊີປະສົມປະສານສະຫນັບສະຫນູນການຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີວົງເລັບພິເສດ.

-- ວັດສະດຸ & ທົນທານ: ຮ່າງກາຍອາລູມິນຽມ anodized ແຂງ, ພາກສ່ວນ lever ທົນທານຕໍ່ການສວມໃສ່ແລະຄາງກະໄຕສະແຕນເລດ. ຊີວິດວົງຈອນກົນຈັກ≥5ລ້ານຄັ້ງ, ເຫມາະສໍາລັບການດໍາເນີນງານອັດຕະໂນມັດຄວາມຖີ່ສູງຢ່າງຕໍ່ເນື່ອງ.

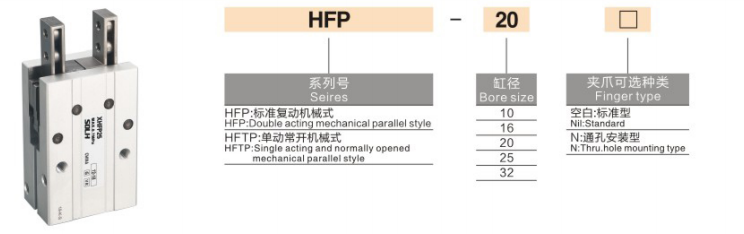

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: HFP20+2CS1-G

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
HFP	ລະຫັດຊຸດ	Gripper pneumatic ຂະຫນານປະເພດ lever
20	ຂະໜາດເຈາະ (ມມ)	10/16/20/25/32
N	ຕົວເລືອກການຕິດຕັ້ງ	ເປົ່າ = ມາດຕະຖານ mount; N = ການຕິດຕັ້ງຜ່ານຮູ
+2CS1-G	ສະຫຼັບແມ່ເຫຼັກ	ແມ່ເຫຼັກໃນຕົວ, ຈັບຄູ່ກັບສະວິດຕຳແໜ່ງຊຸດ CS1-G

2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

-- HFP16：Bore 16, double acting ແບບພື້ນຖານໂດຍບໍ່ມີການສະຫຼັບ

-- HFP25N：Bore 25, ລຸ້ນຕິດຕັ້ງຜ່ານຮູ

-- HFP32+2CS1-G：Bore 32, ມີສອງສະວິດແມ່ເຫຼັກ CS1-G

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (Double Acting @0.5MPa)

ລາຍການພາລາມິເຕີ	HFP10	HFP16	HFP20	HFP25	HFP32
ເຈາະ (ມມ)	10	16	20	25	32
ແຮງຍຶດ (N @0.5MPa)	30	55	95	95	220
ຈັງຫວະເປີດຄາງກະໄຕ (ມມ)	10	14	18	22	26
ສູງສຸດທີ່ອະນຸຍາດໃຫ້ຍຶດໄດ້ (ມມ)	30	40	60	70	90
ຄວາມກົດດັນປະຕິບັດງານ (MPa)	0.2~0.7 (ແນະນຳ: 0.4~0.5)
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ +70 ℃
ການລະບາຍນ້ໍາ	ກະບອກສູບທີ່ບໍ່ມີນ້ໍາມັນ; ການບໍາລຸງຮັກສານໍ້າມັນເປັນໄລຍະທີ່ຈໍາເປັນສໍາລັບຂໍ້ຕໍ່ lever
ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ (cpm)	180	180	180	120	120
ນ້ຳໜັກສຸດທິ (g)	110	200	350	580	950
Air Port Thread	M5×0.8	M5×0.8	Rc1/8	Rc1/8	Rc1/8

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

1. ໂຄງປະກອບການ lever ຄ່າໃຊ້ຈ່າຍປະສິດທິພາບທີ່ດີເລີດ

-- ລະບົບສາຍສົ່ງກົນຈັກງ່າຍດາຍຫຼຸດຜ່ອນຈໍານວນພາກສ່ວນ. ການປະຕິບັດທີ່ໃກ້ຊິດກັບ grippers ຂະຫນານທີ່ສູງສຸດໃນຂະນະທີ່ລາຄາພຽງແຕ່ໄປຮອດ 1/2 ~ 2/3 ຂອງແບບປະເພດລາງລົດໄຟຄູ່ມື.

2. ແຮງຍຶດທີ່ສູງຂຶ້ນເພີ່ມຄວາມປອດໄພ

- ຜົນບັງຄັບໃຊ້ Clamping ໃນລະຫວ່າງການຂະຫຍາຍແມ່ນ 20% ~ 30% ຂະຫນາດໃຫຍ່ກ່ວາແຮງປ່ອຍ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງ workpiece slipping ພາຍໃຕ້ສະພາບແສງສະຫວ່າງ.

3.Three-direction universal mounting

-- ຮູຍຶດມີຢູ່ດ້ານຂ້າງ, ລຸ່ມ ແລະ ດ້ານຫລັງ, ຮອງຮັບການປະກອບແນວນອນ, ແນວຕັ້ງ ແລະ ດ້ານຂ້າງ ເພື່ອຄວາມສະດວກໃນການປະຕິບັດໜ້າທີ່.

4. ການສະກົດຈິດໃນຕົວ, ກຽມພ້ອມສໍາລັບການຕິດຕັ້ງເຊັນເຊີ

-- ແມ່ເຫຼັກຖາວອນປະສົມປະສານເປັນມາດຕະຖານ. ຮ່ອງສະໄລ້ທີ່ສະຫງວນຮ່າງກາຍສຳລັບສະວິດ CS1-G; ບໍ່ຈໍາເປັນຕ້ອງມີວົງເລັບເພີ່ມເຕີມ.

5. ການອອກແບບທົນທານຕໍ່ການສວມໃສ່ສໍາລັບການດໍາເນີນງານທີ່ມີວົງຈອນສູງ

-- ຕົວແຍກການຕ້ານການ friction ໂລຫະຫຼຸດຜ່ອນການຂັດຂອງອົງປະກອບ, ສົ່ງຊີວິດການບໍລິການຍາວສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດຢ່າງຕໍ່ເນື່ອງ.

ຮູບແບບການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາປົກກະຕິ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- ການຕິດຕັ້ງດ້ານຂ້າງ: ການຍຶດຕາມແນວນອນສໍາລັບສາຍປະກອບການໂຫຼດ / ການໂຫຼດ

-- ການຕິດຕັ້ງທາງລຸ່ມ: ການຍົກແນວຕັ້ງສໍາລັບການສີດແມ່ພິມ & ເຄື່ອງມືເຄື່ອງຈັກໃນການເລືອກເອົາແລະສະຖານທີ່

-- ການຕິດຕັ້ງດ້ານຫລັງ: ການຍຶດຕິດກັບທາງຂ້າງສໍາລັບສະຖານີແຄບທີ່ຈໍາກັດ

3. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

-- 3C & Electronics: ຍຶດຊິ້ນສ່ວນພລາສຕິກຂະໜາດນ້ອຍ, ຊິ້ນສ່ວນຮາດແວ ແລະ ຝາແບັດ

-- ອົງປະກອບຂອງລົດຍົນ: ການຖ່າຍທອດຊິ້ນສ່ວນປະທັບຕາຂະຫນາດນ້ອຍ, ອົງປະກອບຢາງພາລາແລະການຕັດພາຍໃນ

-- ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ: ເລືອກເອົາ cartons ຂະຫນາດນ້ອຍ, ຖົງຢາງແລະ pallets ຂະຫນາດນ້ອຍ

-- ອັດຕະໂນມັດທົ່ວໄປ: ການຍຶດຕໍາແຫນ່ງສະຖານີແລະການຈັດການ reciprocating ຄວາມຖີ່ສູງ

ການປຽບທຽບການເລືອກ: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

ລາຍການປຽບທຽບ	HFP Lever Parallel Gripper	HFY Pivot Gripper ຂະຫນານ	MHZ2 Linear Guide Parallel Gripper
ຄວາມເຂັ້ມແຂງຫຼັກ	ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແຮງຍຶດສູງ, ການຕິດຕັ້ງສາມດ້ານ	ນ້ຳໜັກເບົາບາງເບົາ, ໜາແໜ້ນສຳລັບເຈາະຂະໜາດນ້ອຍ	ຄວາມແມ່ນຍໍາສູງ, rigidity ສູງ, ຄວາມສາມາດໃນການໂຫຼດຫນັກ
ກົນໄກການຂັບລົດ	ການເຊື່ອມຕໍ່ lever ກົນຈັກ	ການເຊື່ອມໂຍງຂອງ pivot rocker	Precision linear guide rack & pinion
Clamping Force Level	ປານກາງ (30~220N)	ຕ່ຳ (20~100N)	ສູງ (50-500N)
ການໂຫຼດທີ່ເຫມາະສົມ	0.5 ~ 5kg ແສງສະຫວ່າງ & ໂຫຼດຂະຫນາດກາງ	ນ້ໍາຫນັກເບົາ 0.2-2kg	1 ~ 15kg ການໂຫຼດຂະຫນາດກາງແລະຫນັກ
ລະດັບຄ່າໃຊ້ຈ່າຍ	ຕ່ຳ (ທາງເລືອກທຳອິດທາງດ້ານເສດຖະກິດ)	ຕ່ຳ (ໂຫຼດແສງບາງສຸດ)	ຂະຫນາດກາງ (ຄວາມຊັດເຈນສະເພາະ)
ສະຖານະການທີ່ດີທີ່ສຸດ	ສະຖານີໂຫຼດແສງສະຫວ່າງຄວາມຖີ່ສູງ-ປານກາງທີ່ລະອຽດອ່ອນງົບປະມານ	ພື້ນທີ່ຄວາມສູງຈໍາກັດ, ຊິ້ນວຽກຂະຫນາດນ້ອຍທີ່ມີແສງສະຫວ່າງທີ່ສຸດ	ການປະກອບຄວາມຊັດເຈນ, ຫຸ່ນຍົນ EOAT, ຕ້ານການຊົດເຊີຍຄວາມຕ້ອງການໂຫຼດ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece

-- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. ສະຫງວນໄວ້ ≥30% ຂອບຄວາມປອດໄພ.

2. ການກວດສອບເສັ້ນເລືອດຕັນໃນ

-- ຮັບປະກັນການເດີນທາງຄາງກະໄຕ ≥ ມິຕິນອກຂອງຊິ້ນວຽກ ບວກກັບຂັ້ນຕ່ໍາ 2mm ເພື່ອຫຼີກເວັ້ນການແຊກແຊງກົນຈັກ.

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ອັດຕະໂນມັດຕິດຕໍ່ພົວພັນສັນຍານ: ອຸປະກອນສອງສະວິດແມ່ເຫຼັກ CS1-G ເພື່ອກວດສອບສະພາບເປີດແລະປິດ.

-- ຮູບແບບອຸປະກອນຈໍາກັດ: HFP ການຕິດຕັ້ງສາມດ້ານສະຫນອງການແກ້ໄຂການຕິດຕັ້ງທີ່ປ່ຽນແປງໄດ້.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH HFP ປະເພດ lever-pneumatic gripper ຂະຫນານທາງເສດຖະກິດມີລັກສະນະຂັບ lever ກົນຈັກທີ່ມີແຮງຍຶດທີ່ສູງຂຶ້ນ, ການຕິດຕັ້ງສາມດ້ານແລະວົງແມ່ເຫຼັກໃນຕົວ, ທີ່ເຫມາະສົມທີ່ເຫມາະສົມກັບແສງສະຫວ່າງຄ່າໃຊ້ຈ່າຍຕ່ໍາແລະການແກ້ໄຂການຈັບຫນັກຂະຫນາດກາງສໍາລັບ 3C ຄວາມຖີ່ສູງ, ການຫຸ້ມຫໍ່ແລະສະຖານີການຈັດການອັດຕະໂນມັດຄ່າໃຊ້ຈ່າຍທົ່ວໄປທີ່ລະອຽດອ່ອນ.
