HFZ Series Linear Guide Parallel Pneumatic Gripper

SOLH HFZ ຄູ່ມືເສັ້ນຂະຫນານ pneumatic gripper ແມ່ນແລກປ່ຽນໂດຍກົງກັບຊຸດ SMC MHZ2. ມັນຮັບຮອງເອົາ rack piston dual & pinion ລະບົບສາຍສົ່ງ synchronous ປະສົມປະສານກັບຄູ່ມື linear ບານສໍາລັບການ rigidity ສູງແລະການຕໍ່ຕ້ານການໂຫຼດຊົດເຊີຍທີ່ດີເລີດ. ສາມຕົວແປການກະຕຸ້ນແມ່ນມີຢູ່: HFZ double-acting ມາດຕະຖານ; ການປະຕິບັດດຽວປິດປົກກະຕິ HFSZ (ພາກຮຽນ spring ຖື workpiece ໃນເວລາທີ່ອາກາດຕັດອອກ); ປົກກະຕິເປີດ HFTZ ດຽວ (ພາກຮຽນ spring ປ່ອຍ workpiece ເມື່ອການສູນເສຍອາກາດ). ຂະຫນາດເຈາະແມ່ນຕັ້ງແຕ່ 6 ຫາ 40 ມມ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາຊ້ອນ ± 0.01 ~ ± 0.02 ມມ. ທາງເລືອກໃນການຕິດຕັ້ງຫຼາຍປະກອບມີການປາດຢາງທາງລຸ່ມ, ການຕິດຕໍ່ຂ້າງແລະໂດຍຜ່ານຮູ N. ຮ່ອງເຊັນເຊີສອງດ້ານແລະແຫວນແມ່ເຫຼັກໃນຕົວສະຫນັບສະຫນູນສະວິດແມ່ເຫຼັກຊຸດ M9 ສໍາລັບຄໍາຄຶດຄໍາເຫັນເປີດ / ປິດ. ເຫມາະສໍາລັບການຍຶດຕິດພາຍນອກແລະການຍຶດຂະຫຍາຍພາຍໃນ. ອຸປະກອນເສີມປະກອບມີການປົກຫຸ້ມຂອງຂີ້ຝຸ່ນ, ປະທັບຕາທີ່ມີອຸນຫະພູມສູງແລະນໍ້າມັນ NSF-H1 ອາຫານເກຣດ. ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງດ້ວຍການຂະຫຍາຍຄາງກະໄຕ overhang; ປັດໄຈຄວາມປອດໄພ ≥1.5 ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຄິດໄລ່ການໂຫຼດ. ນຳໃຊ້ຢ່າງກ້ວາງຂວາງເທິງເຄື່ອງສົ່ງຜົນກະທົບດ້ານຫຸ່ນຍົນ, ເຄື່ອງເອເລັກໂຕຼນິກ 3C, ຮາດແວຄວາມແມ່ນຍຳ, ການສີດແລະການຫຸ້ມຫໍ່ອັດຕະໂນມັດ ສະຖານີຄວບຄຸມຄວາມແມ່ນຍຳ, ໂດຍສະເພາະສຳລັບແອັບພລິເຄຊັ່ນທີ່ຮຽກຮ້ອງໃຫ້ມີການຖື ຫຼື ປົດປ່ອຍ ແລະ ສະພາບການເຮັດວຽກທີ່ມີການຊົດເຊີຍດ້ານຂ້າງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

HFZ Series Linear Guide Parallel Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH HFZ ແມ່ນ gripper ຂະຫນານທີ່ມີຄວາມເຂັ້ມງວດສູງທີ່ຕິດຕັ້ງດ້ວຍຄູ່ມືມ້ວນ / ບານແບບປະສົມປະສານ, ຂັບເຄື່ອນໂດຍ piston ສອງແລະກົນໄກ synchronous rack & pinion. ປ່ຽນແປງໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC MHZ2.

ສາມຕົວແປການດໍາເນີນງານທີ່ມີຢູ່:

-- HFZ: ປະເພດມາດຕະຖານການສະແດງສອງເທົ່າ

-- HFSZ: ການສະແດງດ່ຽວປິດປົກກະຕິ (ຕົວຍຶດພາກຮຽນ spring, ການຖືປິດໄຟ)

-- HFTZ: ການສະແດງດ່ຽວເປີດປົກກະຕິ (ການປ່ອຍພາກຮຽນ spring, ເປີດປິດ) ເຫມາະສໍາລັບແສງສະຫວ່າງທົ່ວໄປ & ຂະຫນາດກາງ clamping ຄວາມແມ່ນຍໍາ, ການປະກອບອັດຕະໂນມັດແລະຄໍາຮ້ອງສະຫມັກ end effector ຫຸ່ນຍົນ.

ໂຄງສ້າງຫຼັກ ແລະຫຼັກການປະຕິບັດການ

1. ລະບົບສາຍສົ່ງ: Dual piston + rack & pinion synchronous drive. ສອງຄາງກະໄຕຮັກສາການເຄື່ອນໄຫວຂະຫນານທີ່ສົມບູນແບບໂດຍບໍ່ມີການຊົດເຊີຍຫຼື deflection.

2. ລະບົບຄູ່ມື: ຄູ່ມືແບບມ້ວນ / ບານແບບປະສົມປະສານທີ່ມີ pins ຊອກຫາຢູ່ທາງລຸ່ມເພື່ອປ້ອງກັນການເຄື່ອນຍ້າຍ. ຄວາມແຂງກະດ້າງທີ່ດີເລີດ, ຄວາມຖືກຕ້ອງຂອງຊ້ໍາຊ້ອນສູງແລະການຕໍ່ຕ້ານທີ່ເຂັ້ມແຂງຕໍ່ການຊົດເຊີຍການໂຫຼດ.

3. ຮູບແບບການດໍາເນີນງານ

-- HFZ Double Acting: ການສະຫນອງອາກາດສໍາລັບການເປີດ / ປິດ, ການຜະລິດຢ່າງຕໍ່ເນື່ອງທົ່ວໄປ

-- HFSZ Single Acting NC: ການສະຫນອງທາງອາກາດເປີດຄາງກະໄຕ; ການຍຶດພາກຮຽນ spring ໃນເວລາຕັດອາກາດ (ການຖື workpiece ປິດພະລັງງານ)

-- HFTZ Single Acting NO: ການສະຫນອງທາງອາກາດປິດຄາງກະໄຕ; ພາກຮຽນ spring ເປີດໃນເວລາທີ່ການຕັດອອກອາກາດ (ການປົດປ່ອຍອັດຕະໂນມັດພະລັງງານ)

4. ການກໍ່ສ້າງ: ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມ, ຄາງກະໄຕສະແຕນເລດ, ການກໍ່ສ້າງໃນວົງແມ່ເຫຼັກ. ຮ່ອງສະຫຼັບແມ່ເຫຼັກສອງຂ້າງ; multi mounting surfaces: ລຸ່ມ / ຂ້າງ / ໂດຍຜ່ານຮູ.

5. ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ: ± 0.01 ມມ (ເຈາະ 6 ~ 25); ± 0.02 ມມ (ເຈາະ 32 ~ 40), ຄວາມຫມັ້ນຄົງພາຍໃຕ້ການຂີ່ລົດຖີບທີ່ມີຄວາມຖີ່ສູງ.

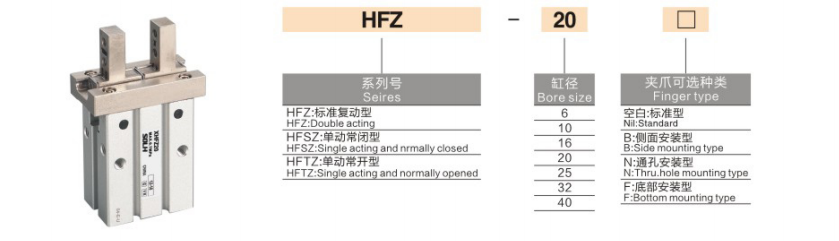

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: HFZ20N-M9BW

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
HFZ / HFSZ / HFTZ	ລະຫັດຊຸດ	HFZ=Double Acting / HFSZ=ການກະທຳດ່ຽວປິດປົກກະຕິ / HFTZ=ການກະທຳດ່ຽວເປີດປົກກະຕິ
20	ຂະໜາດເຈາະ (ມມ)	6,10,16,20,25,32,40
N / B / ເປົ່າ	ຕົວເລືອກການຕິດຕັ້ງ	ເປົ່າ = ຮູທໍ່ທໍ່ທໍ່ມາດຕະຖານ / N = ຮູສຽບຜ່ານທາງ / B = ຕົວຍຶດດ້ານຂ້າງ (ພິເສດສຳລັບເຈາະ 6)
-M9B	ສະຫຼັບແມ່ເຫຼັກ	M9B (NPN) / M9N (PNP) / M9PStandard ສາຍ 0.5m; W=1m; L=3ມ
ຄຳຕໍ່ທ້າຍແບບກຳນົດເອງ	ການຍົກລະດັບທາງເລືອກ	-X Extended jaw-J ຝາປິດກັນຝຸ່ນ-G ປະທັບຕາທີ່ທົນທານຕໍ່ອຸນຫະພູມສູງ

2. ມາດຕະຖານຄໍາສັ່ງອ້າງອີງ

HFZ25N-M9BW Bore 25, double acting, mount through-hole, M9B ສະຫຼັບແມ່ເຫຼັກທີ່ມີສາຍ 1m.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ການຕັ້ງຄ່າຄາງກະໄຕ	ຄາງກະໄຕ 2 ອັນ, ເປີດ ແລະປິດເສັ້ນຂະໜານອັນບໍລິສຸດ
ຮູບແບບການດໍາເນີນການ	HFZ (Double Acting) / HFSZ (NC) / HFTZ (ບໍ່)
ຄວາມກົດດັນປະຕິບັດງານ	ບໍລິ 6/10: 0.2~0.7MPa / ເຈາະ 16~40: 0.15~0.7MPa (ດີທີ່ສຸດ: 0.5MPa)
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.0 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-20 ~ +70 ℃ (ບໍ່ມີ icing ໃນທໍ່)
ເຮັດຊ້ໍາອີກຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	ເຈາະ 6~25：±0.01 mm / ເຈາະ 32~40：±0.02 mm
ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ	cy Bore 6~16:180 cpm / Bore 20~40:60~120 cpm
Air Port Thread	ເຈາະ 6/10：M3×0.5 / ເຈາະ 16~40：M5×0.8
ການລະບາຍນ້ໍາ	ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ; ນ້ຳມັນເກຣດ NSF-H1 ເປັນທາງເລືອກ
ການຕິດຕັ້ງສະວິດ	ຮ່ອງສະໄລ້ສອງດ້ານ, ເຂົ້າກັນໄດ້ກັບຊຸດ D-M9□, CMSH, DS1
ຕົວເລືອກການຕິດຕັ້ງ	ຮູປາດທາງລຸ່ມ, ດ້ານຂ້າງ, ຮູຜ່ານ (ປະເພດ N), ການແກ້ໄຂສາມທາງ

ຕາຕະລາງອ້າງອິງ Stroke & Clamping Force (0.5MPa, ມາດຕະຖານ Jaws)

ເຈາະ (ມມ)	ຕົວແບບ	ຄາງກະໄຕດ່ຽວ (ມມ)	ການເປີດທັງໝົດ (ມມ)	ການເປີດທັງໝົດ (ມມ)	ແຮງຍຶດພາຍໃນ (N)	ນ້ຳໜັກສຸດທິ (g)
6	HFZ6	3	6	3.3	6.1	25
10	HFZ10	4	8	11	17	56
16	HFZ16	6	12	34	45	124
20	HFZ20	10	20	45	68	236
25	HFZ25	14	28	69	102	428
32	HFZ32	22	44	160	195	729
40	HFZ40	30	60	255	320	1268

⚠️ໝາຍເຫດສຳຄັນ: ຜົນບັງຄັບໃຊ້ການບີບອັດຫຼຸດລົງເນື່ອງຈາກຄວາມຍາວຂອງຄາງກະໄຕ L ເພີ່ມຂຶ້ນ. ການຢັ້ງຢືນການໂຫຼດດ້ວຍປັດໃຈຄວາມປອດໄພ ≥1.5 ແມ່ນບັງຄັບ.

ສະຖານະການແອັບພລິເຄຊັນທີ່ຕ້ອງການ

✅ເລືອກຊຸດ HFZ ຖ້າ:

-- ຕ້ອງການການທົດແທນໂດຍກົງສໍາລັບ SMC MHZ2; ຮຽກຮ້ອງໃຫ້ມີການທໍາງານດຽວກັນການປິດ / ການປ່ອຍພະລັງງານ

-- ການຍຶດຂະຫນານທີ່ມີຄວາມແມ່ນຍໍາຂອງແສງສະຫວ່າງແລະຂະຫນາດກາງ: ເອເລັກໂຕຣນິກ 3C, ຮາດແວຄວາມແມ່ນຍໍາ, ການສີດ, ອຸປະກອນການຫຸ້ມຫໍ່

-- ຄວາມເຂັ້ມງວດສູງແລະການຕໍ່ຕ້ານການໂຫຼດຊົດເຊີຍທີ່ຕ້ອງການສໍາລັບຫຸ່ນຍົນ end effector & ສະຖານີປະກອບຄວາມແມ່ນຍໍາ

-- ການຕິດຕັ້ງແບບຫຼາຍທິດທາງແບບຍືດຫຍຸ່ນ: ການຕິດຕັ້ງຜ່ານຮູ / ຂ້າງ / ລຸ່ມສໍາລັບກົນໄກປະສົມປະສານທີ່ຫນາແຫນ້ນ.

ຂໍ້ແນະນຳການເລືອກຫຼັກ

1.Select bore size ອີງຕາມນ້ໍາຫນັກ workpiece ແລະຮູບແບບ clamping (ນອກ / ພາຍໃນ), ຮັບປະກັນຜົນບັງຄັບໃຊ້ clamping ≥1.5 ເວລາການໂຫຼດຕົວຈິງ.

2.ການເລືອກຮູບແບບການດໍາເນີນງານ

-- ການປິດໄຟຢ່າງຕໍ່ເນື່ອງ → HFSZ ປິດປົກກະຕິ

-- ການເປີດປິດອັດຕະໂນມັດ → HFTZ ເປີດປົກກະຕິ

-- ການຜະລິດມະຫາຊົນຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ມີການຄວາມຕ້ອງການພາກຮຽນ spring ຄວາມປອດໄພ → HFZ double acting

3. ການຄັດເລືອກການຕິດຕັ້ງ: ຮູ tapped ມາດຕະຖານ (ເປົ່າ) / through-hole(N) / side mount (B) ເຫມາະກັບເວທີຫຼືວົງເລັບ.

4. ການກວດຫາຕຳແໜ່ງ: ອຸປະກອນ -M9 □ ສະວິດແມ່ເຫຼັກ, ມີຊ່ອງສຽບສອງດ້ານ ຮອງຮັບ 2 ສະວິດ ສຳລັບການຕອບສະໜອງສັນຍານເປີດ ແລະ ປິດ

5. ການຄວບຄຸມການໂຫຼດຊົດເຊີຍ: ຈໍາກັດການຂະຫຍາຍຄາງກະໄຕ L, ຫຼີກເວັ້ນການເກີນທີ່ອະນຸຍາດຂອງໄລຍະບິດຂອງຄູ່ມືເສັ້ນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH HFZ linear guide parallel pneumatic gripper adopts roller/ball guide and rack-pinion synchronous drive, available in double acting HFZ, single acting NC HFSZ and NO HFTZ variants with multi-mount options and ±0.01mm high precision, direct interchangeable direct with MHZ2, ເຫມາະສໍາລັບການແກ້ໄຂຄວາມແມ່ນຍໍາສູງ AT3 ຫຸ່ນຍົນ, ຄວາມແມ່ນຍໍາຂອງຫຸ່ນຍົນ. ການປະກອບອັດຕະໂນມັດ.
