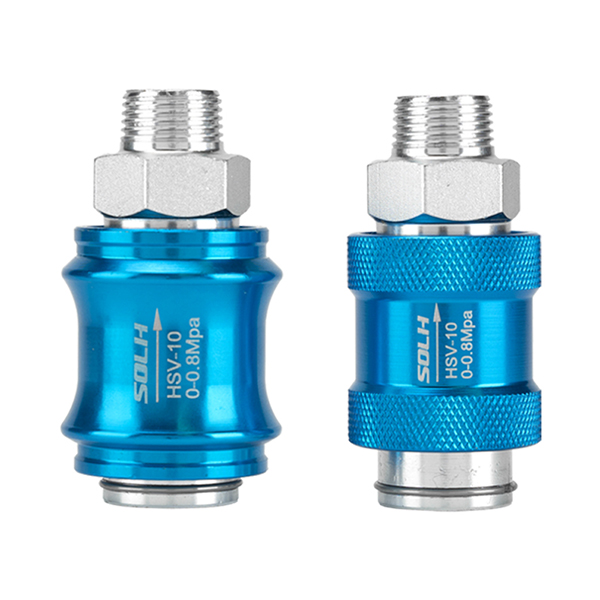

HSV Series Hand Slide Valve | 3/2 ທາງ

SOLH HSV series 3/2-way hand slide valves pneumatic adopts inline sleeve push-pull ໂຄງປະກອບການປະສົມປະສານ, ສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບການສະເພາະມິຕິລະດັບຂອງ AirTAC HSV series ແລະສາມາດປ່ຽນກັບຄູ່ຮ່ວມງານພາຍໃນປະເທດທຽບເທົ່າ. ອອກແບບໂດຍບໍ່ມີການສົ່ງຄືນແລະອຸປະກອນການຕັ້ງຕໍາແຫນ່ງ locking ຕົນເອງກົນຈັກ, ປ່ຽງນີ້ສະຫຼັບການໄຫຼຂອງອາກາດໂດຍການຊຸກຍູ້ແລະດຶງ axial: ການຍູ້ແຂນໄປຂ້າງຫນ້າເຊື່ອມຕໍ່ P inlet port ແລະພອດເຮັດວຽກສໍາລັບການສະຫນອງອາກາດປົກກະຕິ; ການດຶງກັບຄືນຈະຕັດການເຊື່ອມຕໍ່ການຮັບອາກາດ ແລະເຊື່ອມຕໍ່ພອດ A ໂດຍອັດຕະໂນມັດກັບພອດໄອເສຍ R ທີ່ສ້າງຂຶ້ນໃນຕົວເພື່ອລະບາຍຄວາມກົດດັນທີ່ເຫຼືອຢູ່ໃນທໍ່ທາງຫຼັງ ແລະ ຕົວກະຕຸ້ນຢ່າງວ່ອງໄວ. ມັນເຮັດຫນ້າທີ່ເປັນສະຫຼັບປິດຄວາມປອດໄພສະເພາະສໍາລັບທໍ່ສາຂາ pneumatic ແລະວາວບັນເທົາຄວາມກົດດັນທີ່ສໍາຄັນສໍາລັບວຽກງານບໍາລຸງຮັກສາອຸປະກອນ. ສາມພອດມາດຕະຖານຖືກຕັ້ງຄ່າ: P ສໍາລັບ inlet ອາກາດບີບອັດຕົ້ນຕໍ, A ສໍາລັບຜົນຜະລິດກັບອົງປະກອບ pneumatic ລົງລຸ່ມ, ແລະພອດສະຫາຍ R ທີ່ຝັງຢູ່ໃນຕົວເຊື່ອງໄວ້ພາຍໃນຮ່າງກາຍວາວ. A ຄວາມຮັ່ງມີຂອງສະເພາະທີ່ກວມເອົາ G1 / 8 ເຖິງຂະຫນາດກະທູ້ G1 ແມ່ນສະຫນອງໃຫ້, ຈັບຄູ່ກັບສາມທາງເລືອກໂຄງຮ່າງການ thread (SF ພາຍໃນດຽວ & ກະທູ້ນອກດຽວ, SS double threads ນອກ, FF double inner threads); ກະທູ້ PT taper, G ຂະຫນານ thread ແລະ NPT thread ແມ່ນເລືອກໃຫ້ເຫມາະສົມກັບມາດຕະຖານທໍ່ທົ່ວໂລກ. ກໍ່ສ້າງດ້ວຍອົງປະກອບວາວໂລຫະປະສົມອາລູມິນຽມແຂງ, ສະແຕນເລດຕ້ານການ rust ແລະແຫວນປະທັບຕາຢາງ NBR nitrile ປະສິດທິພາບສູງ, ປ່ຽງສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນພາຍໃຕ້ອາກາດທີ່ຖືກກັ່ນຕອງພາຍໃນ 0 ~ 1.0 MPa ຄວາມກົດດັນການເຮັດວຽກແລະທົນທານຕໍ່ຄວາມກົດດັນສູງສຸດ 1.5 MPa. ຜົນບັງຄັບໃຊ້ການຍູ້ - ດຶງໄດ້ຖືກຄວບຄຸມຢູ່ທີ່ 18 ~ 25 N ສໍາລັບການເຮັດວຽກທີ່ລຽບງ່າຍ, ແລະໂຄງສ້າງການລັອກກົນຈັກຮັກສາຕໍາແຫນ່ງທີ່ກໍານົດໄວ້ຢ່າງຫນັກແຫນ້ນໂດຍບໍ່ມີການລອຍຫຼືການຮົ່ວໄຫຼຂອງອາກາດທີ່ເກີດຈາກການສໍາຜັດໂດຍບັງເອີນ. ແຕກຕ່າງຈາກປ່ຽງມືຫມຸນ 4HV ທີ່ໃຊ້ສໍາລັບການປ່ຽນໄປຂ້າງຫນ້າ / ກັບຄືນໄປບ່ອນຂອງກະບອກສູບສອງຄັ້ງ, ຊຸດ HSV ໄດ້ຖືກອອກແບບສະເພາະສໍາລັບການປິດທໍ່ແລະການປ່ອຍຄວາມກົດດັນ. ມັນສາມາດຖືກຕິດຕັ້ງໂດຍກົງໃນຊຸດພາຍໃນທໍ່ທາງອາກາດໂດຍບໍ່ມີພື້ນຖານການຕິດຕັ້ງພິເສດເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການແຍກການສະຫນອງອາກາດກ່ອນທີ່ຈະ overhaul ອຸປະກອນ, ການຕັດວົງຈອນຄວາມປອດໄພທາງອາກາດຕົ້ນຕໍຂອງເຄື່ອງມືອັດຕະໂນມັດ, ການປ່ຽນທໍ່ສູນຍາກາດແລະສາຂາການຄວບຄຸມແຫຼ່ງອາກາດເອກະລາດ, ມັນປະສິດທິຜົນກໍາຈັດອັນຕະລາຍທີ່ເຊື່ອງໄວ້ທີ່ນໍາເອົາຄວາມກົດດັນທີ່ຕົກຄ້າງໃນລະຫວ່າງການບໍາລຸງຮັກສາແລະຮັບປະກັນຄວາມປອດໄພໃນການປະຕິບັດງານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

HSV Series 3/2 Way Hand Slide Valve | ກົງຜ່ານສະວິດສະໄລ້ແຫຼ່ງພະລັງງານລົມ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | 3/2 Way Self-Locking Hand Slide Valve for Pneumatic Circuit Manual On-Off & Pressure Relief

1. ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH HSV ແມ່ນມາດຕະຖານປ່ຽງລົມ 3/2 ມືເລື່ອນ ມີໂຄງປະກອບການດຶງແຂນຊື່, ສອດຄ່ອງກັບຊຸດ AirTAC HSV ຢ່າງສົມບູນແລະສາມາດແລກປ່ຽນກັນໄດ້ກັບຕົວແບບທຽບເທົ່າພາຍໃນປະເທດ. ການຮັບຮອງເອົາການອອກແບບການລັອກດ້ວຍຕົນເອງທີ່ບໍ່ແມ່ນພາກຮຽນ spring, ມັນຮັບຮູ້ການສະຫນອງອາກາດໂດຍການຊຸກຍູ້ໄປຂ້າງຫນ້າແລະການບັນເທົາຄວາມກົດດັນໂດຍການດຶງກັບຄືນໄປບ່ອນ. ດ້ວຍເຫດຜົນຂອງທໍ່ລະບາຍອາກາດໃນຕົວ, ປ່ຽງຈະປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອຈາກທໍ່ທາງຫຼັງໃນເວລາປິດ. ມັນຖືກນໍາໃຊ້ເປັນມືອາຊີບເປັນສະຫຼັບຕົ້ນຕໍຄູ່ມືສໍາລັບວົງຈອນສາຂາ pneumatic ແລະວາວຄວາມປອດໄພຕັດອອກອາກາດສໍາລັບການບໍາລຸງຮັກສາອຸປະກອນ, ຄຸນນະສົມບັດການລັອກຕົນເອງທີ່ຫມັ້ນຄົງແລະປະສິດທິພາບການບັນເທົາຄວາມກົດດັນທີ່ປອດໄພ.

1.1 Core Air Port Logic & ຫຼັກການປະຕິບັດການ

• ຄໍານິຍາມຂອງທ່າເຮືອອາກາດ: P (ຊ່ອງສຽບອາກາດ), A (ປ່ຽງເຮັດວຽກ), R (ພອດໄອເສຍໃນຕົວ)

• ສະພາບປິດປົກກະຕິ: ວົງຈອນ P-A ຕັດການເຊື່ອມຕໍ່, ວົງຈອນ A-R ເປີດສໍາລັບການລະບາຍອາກາດຢ່າງຕໍ່ເນື່ອງ

• ການເຮັດວຽກ Push State: ວົງຈອນ P-A ເຊື່ອມຕໍ່ສໍາລັບການສະຫນອງອາກາດ, ວົງຈອນ A-R ປິດສໍາລັບການຖືຄວາມກົດດັນ

• ຄຸນນະສົມບັດປະຕິບັດງານ: ການປະຕິບັດການຍູ້-ດຶງ axial sleeve ມີໂຄງສ້າງ locking ຕົນເອງກົນຈັກ, ບໍ່ມີ deviation ຕໍາແຫນ່ງຫຼັງຈາກປ່ອຍມື.

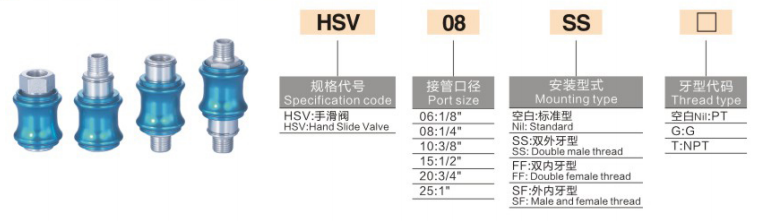

2. Model Coding Rules & Thread Specifications

ເຫດຜົນການຂຽນລະຫັດ: HSV [Port Size] - [Thread Structure Code] + [Thread Type Code]

2.1 ການລະບຸຂະໜາດພອດ

• 06: G1/8 (PT1/8)

• 08: G1/4 (PT1/4)

• 10: G3/8 (PT3/8)

• 15: G1/2 (PT1/2)

• 20: G3/4

• 25: G1

2.2 ລະຫັດ Suffix ໂຄງສ້າງກະທູ້

• SF: ໂຄງປະກອບການມາດຕະຖານ, ຫນຶ່ງສິ້ນກະທູ້ພາຍນອກ + ຫນຶ່ງສິ້ນກະທູ້ພາຍໃນ (ແບບທົ່ວໄປທີ່ສຸດ)

• SS: ກະທູ້ພາຍນອກສອງສົ້ນຢູ່ທັງສອງສົ້ນ

• FF: ກະທູ້ພາຍໃນສອງສົ້ນທັງສອງສົ້ນ

2.3 ລະຫັດປະເພດກະທູ້

• ຄ່າເລີ່ມຕົ້ນ: PT taper thread

• G: ກະທູ້ຂະໜານມາດຕະຖານອັງກິດ

• T: NPT American standard taper thread

ຕົວຢ່າງຕົວແບບ: HSV08-SF | ພອດ G1/4, ມາດຕະຖານຫນຶ່ງ, ພາຍນອກ, ຫນຶ່ງ, ພາຍໃນ thread ມື slide valve, ຂໍ້ກໍານົດການນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດໃນຕະຫຼາດ

2.4 ຕົວກໍານົດການສະເພາະຫຼັກຂອງຊຸດເຕັມ

ຕົວແບບ	ຂະໜາດກະທູ້	ພື້ນທີ່ທີ່ມີປະສິດທິພາບ	ຄ່າ Cv	ທໍ່ຈັບຄູ່
HSV06	G1/8	23ມມ	1.28	φ4/φ6
HSV08	G1/4	40mm²	2.20	φ6/φ8
HSV10	G3/8	62 ມມ	3.50	φ10
HSV15	G1/2	140 ມມ	7.80	φ12/φ16
HSV20	G3/4	250 ມມ	13.8	φ20
HSV25	G1	392 ມມ	21.8	φ25

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ	0～1.0MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5MPa
ກາງເຮັດວຽກ	ອາກາດບີບອັດການກັ່ນຕອງ (≥40μm), ການດໍາເນີນງານທີ່ບໍ່ມີນໍ້າມັນ
ຊ່ວງອຸນຫະພູມການເຮັດວຽກ	-20℃～+70 ອົງສາ
ວັດສະດຸຮ່າງກາຍ	ໂລຫະປະສົມອາລູມິນຽມແຂງ
ວັດສະດຸ Spool	ສະແຕນເລດ, ທົນທານຕໍ່ການສວມໃສ່ແລະຕ້ານ rust
ວັດສະດຸຜະນຶກ	ຢາງ NBR nitrile, ປະທັບຕາ airtight ທົນທານ
ການດໍາເນີນງານ Thrust	18～25N, ດຶງແບບເລື່ອນລຽບ & locking ຕົນເອງທີ່ຫມັ້ນຄົງ
ໂຄງປະກອບການລະບາຍອາກາດ	ຮູລະບາຍອາກາດທີ່ເຊື່ອງໄວ້ໃນຕົວ, ການບັນເທົາຄວາມກົດດັນທີ່ຕົກຄ້າງໃນທັນທີ

4. ຂໍ້ໄດ້ປຽບຫຼັກໂຄງສ້າງ

• ການຕິດຕັ້ງເສັ້ນກົງຜ່ານ: ອອກແບບສໍາລັບການເຊື່ອມຕໍ່ຊຸດໃນທໍ່ສາຂາ pneumatic, ບໍ່ຈໍາເປັນຕ້ອງມີພື້ນຖານ, ສາມາດ threaded ໂດຍກົງແລະຕິດຕັ້ງຢູ່ໃນກາງຂອງທໍ່ອາກາດສໍາລັບຮູບແບບທີ່ງ່າຍດາຍແລະປະຫຍັດພື້ນທີ່.

• ປອດໄພ 3/2 Way Pressure Relief Logic: ດຶງເພື່ອຕັດການຮັບອາກາດແລະປ່ອຍຄວາມກົດດັນທີ່ຕົກຄ້າງທັງຫມົດອອກຈາກກະບອກສູບຫລັງແລະທໍ່; ຊຸກດັນໃຫ້ຟື້ນຟູການສະຫນອງອາກາດແລະການຖືເອົາຄວາມກົດດັນ. ປະສິດທິຜົນກໍາຈັດຄວາມກົດດັນທີ່ຕົກຄ້າງໃນລະຫວ່າງການບໍາລຸງຮັກສາອຸປະກອນ.

• ປະສິດທິພາບການລັອກຕົນເອງທີ່ເຊື່ອຖືໄດ້: ການຈັດຕໍາແຫນ່ງກົນຈັກໂຄງສ້າງ locking ຕົນເອງ, ບໍ່ມີການປັບພາກຮຽນ spring, ຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງຫຼັງຈາກການດໍາເນີນງານ, ບໍ່ມີການເຄື່ອນຍ້າຍອຸບັດຕິເຫດຫຼືການຮົ່ວໄຫຼຂອງອາກາດ.

• ການຈັບຄູ່ກະທູ້ທີ່ຫຼາກຫຼາຍ: ໂຄງສ້າງ thread ຫຼາຍແລະປະເພດທາງເລືອກ, ເຫມາະສົມຢ່າງສົມບູນກັບ fittings ໄວ, ຂໍ້ຕໍ່ thread ພາຍໃນແລະທໍ່ອາກາດ KQ2 ສໍາລັບການປະກອບຢູ່ໃນສະຖານທີ່ມີຄວາມຍືດຫຍຸ່ນ.

• ໂຄງສ້າງທົນທານຕໍ່ການກັດກ່ອນ: ຮ່າງກາຍອະລູມິນຽມ anodized ແຂງແລະສະແຕນເລດ spool ບັນລຸຄວາມຕ້ານທານພັຍ, ການຕໍ່ຕ້ານການຜຸພັງແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວໃນສະພາບແວດລ້ອມທີ່ສະລັບສັບຊ້ອນ.

5. ຄວາມແຕກຕ່າງທີ່ເລືອກ: HSV Hand Slide Valve vs 4HV Hand Rotary Valve

ລາຍການປຽບທຽບ	HSV Hand Slide Valve (3/2 ທາງ)	4HV Hand Rotary Valve (4/2/3 Way)
ການຕັ້ງຄ່າພອດອາກາດ	3 ພອດ (P/A/R), ອຸທິດຕົນສໍາລັບການເປີດ-ປິດ ແລະບັນເທົາຄວາມກົດດັນ	4 ພອດ (P/A/B/R), ສໍາລັບການປ່ຽນກະບອກສູບສອງວົງຈອນ
ຮູບແບບການດໍາເນີນການ	ເສອແຂນຍູ້-ດຶງ	ໝຸນ 90°
ຄໍາຮ້ອງສະຫມັກຫຼັກ	ສະຫຼັບສາຂານິວເມຕິກ, ການບໍາລຸງຮັກສາການຕັດອອກອາກາດແລະການບັນເທົາທຸກຄວາມກົດດັນ	ການຄວບຄຸມຄູ່ມືໂດຍກົງຂອງການຂະຫຍາຍກະບອກແລະ retraction

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ການຄວບຄຸມສາຂາກະບອກສູບດຽວ: ຕິດຕັ້ງລະຫວ່າງແຫຼ່ງອາກາດ ແລະປ່ຽງ solenoid ເພື່ອຮັບຮູ້ການຕັດອອກອາກາດດ້ວຍມື ແລະ ການບັນເທົາຄວາມກົດດັນທີ່ເຫຼືອສໍາລັບການປິດອຸປະກອນ ແລະ ບໍາລຸງຮັກສາ.

• ອຸປະກອນຕັດອອກອາກາດຕົ້ນຕໍ: ຕິດຢູ່ເທິງທໍ່ລະບາຍອາກາດຕົ້ນຕໍຂອງອຸປະກອນເຄື່ອງມືສໍາລັບການບັນເທົາຄວາມກົດດັນຢ່າງໄວວາແລະການດໍາເນີນງານປິດທີ່ປອດໄພ.

• ການປ່ຽນວົງຈອນສູນຍາກາດ: ໃຊ້ກັບວົງຈອນສາຂາຂອງປັ໊ມສູນຍາກາດສໍາລັບການຄວບຄຸມການເລີ່ມຕົ້ນ - ຢຸດຄູ່ມື; ດຶງປ່ຽງເພື່ອປ່ອຍຄວາມກົດດັນສູນຍາກາດຢ່າງໄວວາແລະຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

ຊຸດ SOLH HSV ເປັນປ່ຽງສະໄລ້ດ້ວຍມືແບບ 3/2 ທີ່ສາມາດລັອກດ້ວຍຕົວມັນເອງໄດ້ໂດຍກົງໂດຍມີຟັງຊັນລະບາຍຄວາມກົດດັນໃນຕົວ. ປະກອບດ້ວຍການດໍາເນີນງານທີ່ບໍ່ມີທາດນໍ້າມັນ, ທາງເລືອກກະທູ້ທີ່ຫຼາກຫຼາຍແລະເຫດຜົນຂອງຄວາມກົດດັນທີ່ຕົກຄ້າງທີ່ປອດໄພ, ມັນເປັນປ່ຽງສະຫຼັບແຫຼ່ງອາກາດຄູ່ມືມາດຕະຖານສໍາລັບການບໍາລຸງຮັກສາວົງຈອນ pneumatic ແລະການຄວບຄຸມການເປີດສາຂາ.
