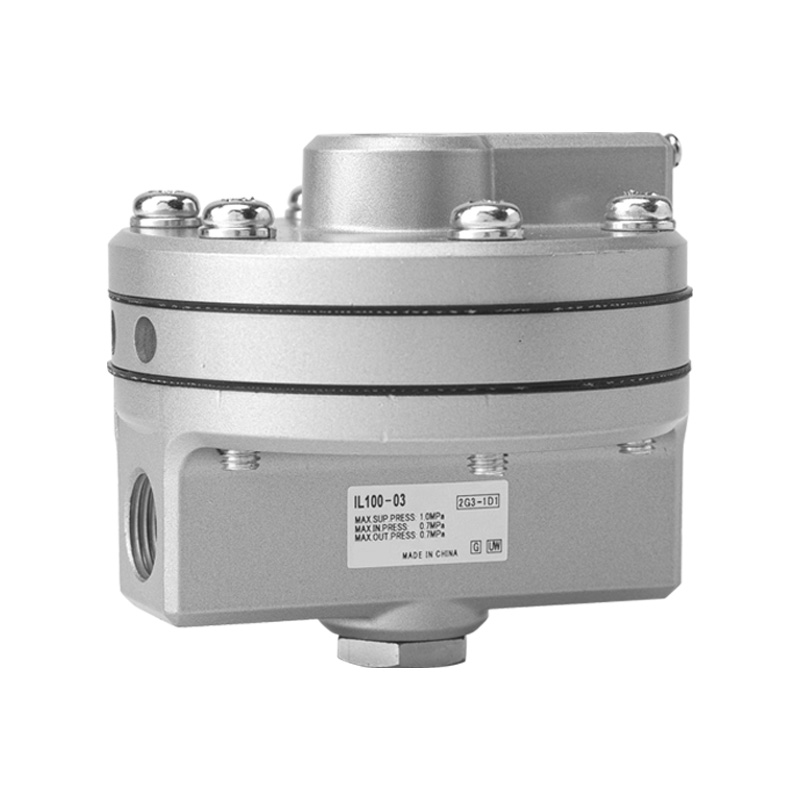

IL100 Series 1:1 Precision Booster Relay (ເຄື່ອງຂະຫຍາຍສຽງ)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ IL100 ແມ່ນສາຍສົ່ງເສີມຄວາມແມ່ນຍໍາ 1:1 ທີ່ສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ແບບຕົ້ນສະບັບ, ເຊິ່ງເອີ້ນກັນວ່າເຄື່ອງຂະຫຍາຍສັນຍານ pneumatic ຫຼື booster ປະລິມານ. ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນການປ່ຽນສັນຍານຄວບຄຸມການໄຫຼຕ່ໍາເຂົ້າໄປໃນຜົນຜະລິດອາກາດທີ່ມີຄວາມກົດດັນສູງເທົ່າທຽມກັນ. ມັນມີປະສິດທິພາບແກ້ໄຂບັນຫາການຕອບໂຕ້ຊ້າທີ່ເກີດຈາກການແລ່ນທໍ່ຍາວແລະເຄື່ອງກະຕຸ້ນນິວເມຕິກທີ່ມີປະລິມານຂະຫນາດໃຫຍ່, ມີຄວາມແມ່ນຍໍາທີ່ໂດດເດັ່ນ, ຄວາມອາດສາມາດໄຫຼຂອງຂະຫນາດໃຫຍ່ແລະຄວາມໄວຕອບສະຫນອງໄວທີ່ສຸດ.

 ຟັງຊັນຫຼັກ ແລະຫຼັກການເຮັດວຽກ

  1. ນິຍາມພື້ນຖານ

       ສັນຍານ Pneumatic & ເຄື່ອງຂະຫຍາຍສຽງທີ່ມີການຕິດຕາມຄວາມກົດດັນທີ່ຊັດເຈນ 1: 1 (ຄວາມກົດດັນຜົນຜະລິດຢ່າງເຂັ້ມງວດເທົ່າກັບຄວາມກົດດັນສັນຍານເຂົ້າ).

  2. ເຫດຜົນການດໍາເນີນງານ

     --SIG (Signal Port): ໄດ້ຮັບຜົນຜະລິດຄວາມກົດດັນການຄວບຄຸມການໄຫຼຕ່ໍາຈາກຕໍາແຫນ່ງຫຼືເຄື່ອງຄວບຄຸມຄວາມກົດດັນ

     --SUP (ພອດສະຫນອງ): ເຊື່ອມຕໍ່ກັບການສະຫນອງອາກາດ compressed ຕົ້ນຕໍ, ຄວາມກົດດັນການສະຫນອງສູງສຸດ 1.0 MPa

     --OUT (Output Port): ສົ່ງອາກາດທີ່ມີແຮງດັນສູງຄືກັນເພື່ອຂັບເຄື່ອງກະຕຸ້ນຂະໜາດໃຫຍ່.

     --EXH (Exhaust Port): ລະບາຍອາກາດທີ່ຕົກຄ້າງຢ່າງໄວວາ ເມື່ອຄວາມກົດດັນສັນຍານຄວບຄຸມຫຼຸດລົງ

 3. ມູນຄ່າຫຼັກ

     ຮັກສາຄວາມກົດດັນສັນຍານທີ່ແນ່ນອນໃນຂະນະທີ່ຂະຫຍາຍການໄຫຼອອກຂອງຜົນຜະລິດ, ເລັ່ງການເຄື່ອນໄຫວຂອງຕົວກະຕຸ້ນຢ່າງໄວວາ.

ຄຸນສົມບັດຫຼັກ

   1. Ultra-High Flow & Instant Response

     -- ຄວາມອາດສາມາດໄຫຼສູງສຸດ: 6,000 L/min (ANR) ພາຍໃຕ້ຄວາມກົດດັນການສະຫນອງ 0.7 MPa

     -- ຄ່າສຳປະສິດການໄຫຼເຂົ້າ Cv = 1.1

     -- ເຫມາະສໍາລັບທໍ່ທາງໄກ, ທໍ່ເຈາະຂະຫນາດໃຫຍ່ແລະ diaphragm actuators ຂະຫນາດໃຫຍ່

   2. ຄວາມຖືກຕ້ອງສູງ 1:1 ການຕິດຕາມຄວາມກົດດັນ

     --Linearity error ພາຍໃນ ±1% ຂະຫນາດເຕັມ

     --Hysteresis ≤ 1% ຂະຫນາດເຕັມ

     -- ການຈໍາລອງຄວາມກົດດັນທີ່ຊັດເຈນກັບການຫຼຸດລົງຂອງຄວາມກົດດັນສູນແລະບໍ່ມີການລອຍນ້ໍາໃນໄລຍະຍາວ

   3. ຕົວເລືອກຫຼາຍພອດກະທູ້

     --ຂະໜາດຜອດ: 02 (Rc1/4), 03 (Rc3/8)

     --ກະທູ້ມາດຕະຖານ: Rc; NPT ທາງເລືອກ (suffix N), G ຂະຫນານ thread (suffix F)

     -- ສີ່ພອດທີ່ອຸທິດຕົນ: ສັນຍານ SIG, ການສະຫນອງ SUP, ຜົນຜະລິດອອກ, EXH ສະຫາຍ

   4. ອຸນຫະພູມກວ້າງ & ສະບັບພິເສດທີ່ກໍາຫນົດເອງ

     ຮູບແບບມາດຕະຖານ: -5 ~ +60 ℃

     -- ອຸນຫະພູມຕ່ໍາ L ຮຸ່ນ: -30 ~ +60 ℃

     -- ອຸນ​ຫະ​ພູມ​ສູງ​ສະ​ບັບ T​: -5 ~ +100 ℃​

     -- ລຸ້ນ S ທີ່ບໍ່ມີທອງແດງ: ເຂົ້າກັນໄດ້ກັບການຜະລິດ semiconductor & ອາຍແກັສ inert ຄວາມບໍລິສຸດສູງ

   5. ໂຄງສ້າງກະທັດຮັດທົນທານ

     -- ຮ່າງກາຍຕົ້ນຕໍ: ໂລຫະປະສົມອາລູມິນຽມທີ່ມີເງິນເຄືອບສີຕ້ານ corrosion

     --ນ້ຳໜັກສຸດທິ: 0.56 kg

     -- ສອງວິທີ mounting: ການຕິດຕັ້ງ threaded ໂດຍກົງ; ຕົວຍຶດໂລຫະທາງເລືອກ (suffix B)

ຕາຕະລາງຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການເຕັມ

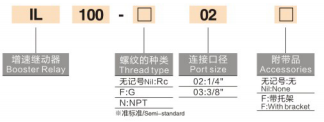

ຄໍາອະທິບາຍລະຫັດຕົວແບບ (IL100-□-□-□-□)

   ຕົວຢ່າງ: IL100-02-N-L-B

     --IL100: ລະຫັດຊຸດພື້ນຖານ

     --02 / 03: ຂະຫນາດພອດ (1/4" / 3/8")

     --Thread suffix: N=NPT thread; no suffix=Rc; F=G thread

     -- ສະບັບພິເສດຕໍ່ທ້າຍ: L = ອຸນຫະພູມຕ່ໍາ; T=ອຸນຫະພູມສູງ; S=ບໍ່ມີທອງແດງ

     --B: ມີ​ຕົວ​ຍຶດ​ຕິດ​ຕັ້ງ (no suffix = ໂດຍ​ບໍ່​ມີ​ວົງ​ເລັບ​)

   ຮູບແບບມາດຕະຖານທົ່ວໄປ

     --IL100-02: Rc1/4 ພອດ, ອຸນຫະພູມມາດຕະຖານ, ບໍ່ມີວົງເລັບ

     --IL100-03-B: ພອດ Rc3/8, ອຸນຫະພູມມາດຕະຖານ, ມີຕົວຍຶດຕິດ

     --IL100-N03-L: NPT 3/8 thread, ຕົວແປທີ່ທົນທານຕໍ່ອຸນຫະພູມຕໍ່າ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     --ປ່ຽງຄວບຄຸມຂະບວນການ: ປ່ຽງຄວບຄຸມນິວເມຕິກ & ເຄື່ອງກະຕຸ້ນ diaphragm, ຈັບຄູ່ກັບຕົວຕັ້ງເພື່ອເລັ່ງຄວາມໄວການກະຕຸ້ນ

     -- ທໍ່ສົ່ງອາກາດທາງໄກ: ກໍາຈັດການຕອບສະໜອງຊ້າທີ່ເກີດຈາກທໍ່ຍາວລະຫວ່າງເຄື່ອງສົ່ງ ແລະ ຕົວກະຕຸ້ນ

     --ກະບອກສູບລົມຂະໜາດໃຫຍ່: ການຍົກໜັກ, ການຍຶດ ແລະເຄື່ອງກະຕຸ້ນກົນຈັກຂະໜາດໃຫຍ່

     -- ວົງການວາງຕຳແໜ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງ: ລະບົບນິວເມຕິກຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມຄວາມກົດດັນທີ່ຖືກຕ້ອງ ແລະ ການຕອບສະໜອງໄວ

     --Semiconductor & ອຸປະກອນອາຍແກັສທີ່ມີຄວາມບໍລິສຸດສູງ: ຕົວແປ S ທີ່ບໍ່ມີທອງແດງສໍາລັບສະພາບແວດລ້ອມຂະບວນການທີ່ສະອາດ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH IL100 interchangeable booster relay ສະຫນອງການຕິດຕາມຄວາມກົດດັນທີ່ຊັດເຈນ 1: 1, ສູງສຸດ 6000 L / min ການໄຫຼສູງແລະ ± 1% linearity ສູງທີ່ມີການຕອບສະຫນອງໄວທີ່ສຸດ, ຖືກອອກແບບມາເປັນພິເສດເພື່ອກໍາຈັດຄວາມຊັກຊ້າຂອງການກະຕຸ້ນຊ້າໃນທໍ່ຍາວແລະລະບົບ pneumatic ປະລິມານຂະຫນາດໃຫຍ່.
