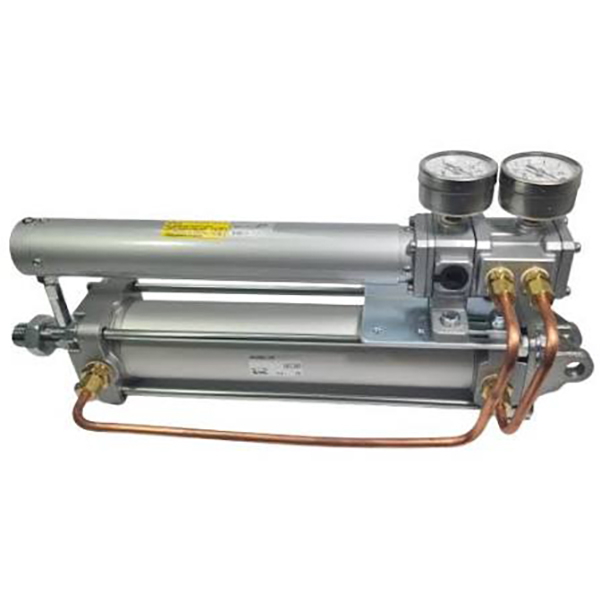

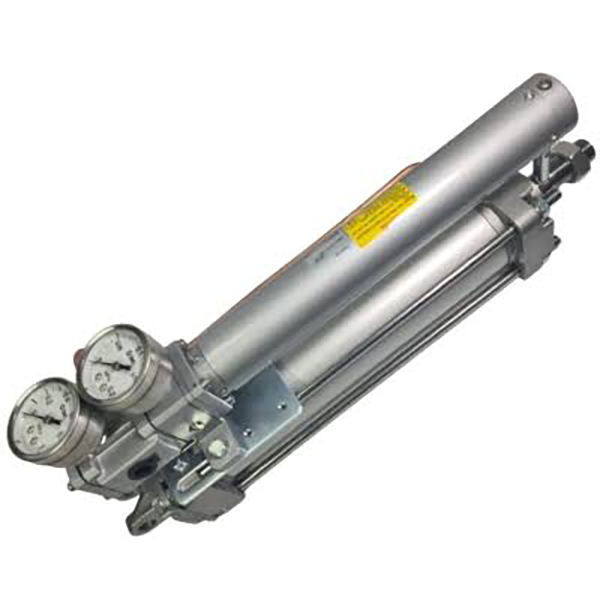

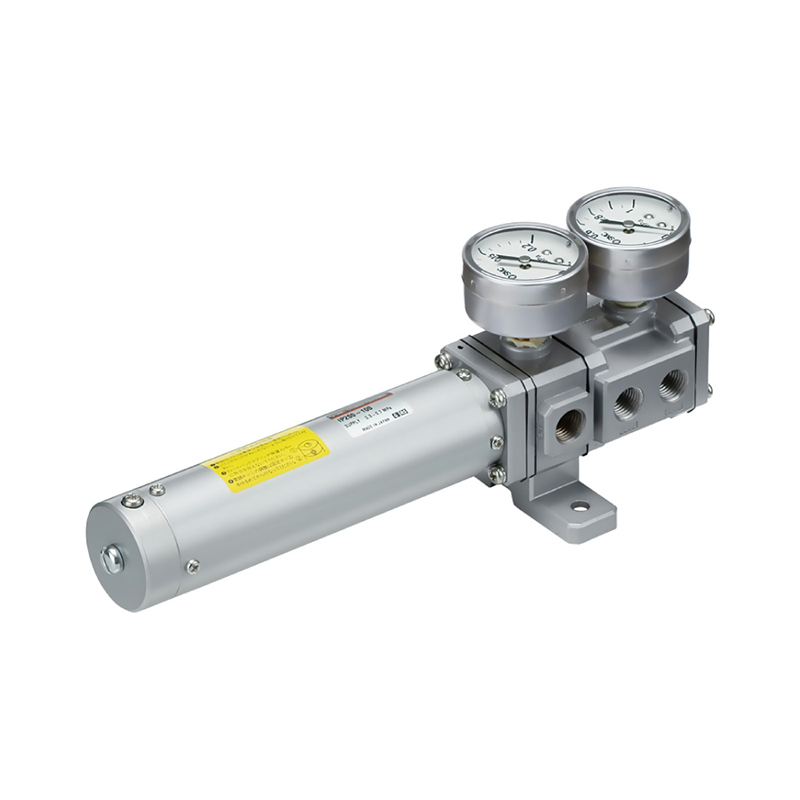

IP200 Series Pneumatic Pilot Servo Cylinder Positioner

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ IP200 ເປີດຕົວພາຍໃຕ້ຍີ່ຫໍ້ SOLH ຂອງ Richge Technology ເປັນຕົວຕັ້ງກະບອກ servo ທົດລອງ pneumatic. ມັນສະຫນອງການຄວບຄຸມຕໍາແຫນ່ງສັດສ່ວນທີ່ມີຄວາມແມ່ນຍໍາສູງສໍາລັບກະບອກສູບມາດຕະຖານ, ປ່ຽນເສັ້ນສັນຍານການຄວບຄຸມ pneumatic 0.02 ~ 0.1MPa ເຂົ້າໄປໃນການໂຍກຍ້າຍທີ່ຊັດເຈນຂອງ rod piston cylinder. ຂັບເຄື່ອນດ້ວຍອາກາດຢ່າງເຕັມທີ່ໂດຍບໍ່ມີການສະຫນອງພະລັງງານ, ມັນເປັນການແກ້ໄຂຕໍາແຫນ່ງທີ່ປອດໄພພາຍໃນສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ມີຄວາມສ່ຽງຕໍ່ການລະເບີດ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

    1. ຕົວກໍານົດການພື້ນຖານ

     -- ກະບອກສູບທີ່ເຂົ້າກັນໄດ້: ເຈາະ ≥ Ø50mm, stroke 25 ~ 300mm (ປັບແຕ່ງໄດ້ຕໍ່ການເພີ່ມຂຶ້ນ 1mm)

     -- ຫຼັກການການຄວບຄຸມ: Nozzle-fapper servo ກົນໄກໂດຍອີງໃສ່ທິດສະດີການດຸ່ນດ່ຽງຜົນບັງຄັບໃຊ້

     -- ການສະຫນອງຄວາມກົດດັນອາກາດ (SUP): 0.3 ~ 0.7MPa

     -- Input Control Signal (IN): ມາດຕະຖານ 0.02~0.1MPa pneumatic signal

     -- ອຸນ​ຫະ​ພູມ​ແວດ​ລ້ອມ​ແລະ​ປານ​ກາງ​: -5 ℃ ~ +60 ℃ (ສະ​ບັບ​ມາດ​ຕະ​ຖານ​)

     -- Port Thread: ພອດຫຼັກ Rc1/4; ພອດວັດຄວາມກົດດັນ Rc1/8

     -- ນ້ຳໜັກສຸດທິ: ປະມານ. 700g (ອີງຕາມຮູບແບບເສັ້ນເລືອດຕັນໃນ 100mm)Control Accuracy Index · Sensitivity: ≤ 0.5% F.S.

     -- Linearity: ≤ ±2% F.S.

     -- Hysteresis: ≤ 1% F.S.

     -- ຄວາມອາດສາມາດຊໍ້າຄືນໄດ້: ≤ ±1% F.S.2.

ຫຼັກການການດຸ່ນດ່ຽງບັງຄັບເຮັດວຽກ

     -- ສັນຍານເຂົ້າ: ສັນຍານຄວບຄຸມນິວເມຕິກຈະເຂົ້າສູ່ພອດ IN ແລະຍູ້ຝາອັດປາກມົດຂາເຂົ້າ.

     -- Servo Amplification: ການເຄື່ອນທີ່ diaphragm ປ່ຽນແປງການເກັບກູ້ຕໍ່ກັບ nozzle ເພື່ອປັບຄວາມກົດດັນກັບຄືນໄປບ່ອນ, ຂັບລົດ spool ພາຍໃນເພື່ອສະຫຼັບວົງຈອນອາກາດ.

     -- ການກະຕຸກກະບອກ: ການອອກອາກາດທີ່ມີຄວາມກົດດັນຜ່ານພອດ OUT1 / OUT2 ເພື່ອຂະຫຍາຍຫຼືດຶງກະບອກສູບສອງຄັ້ງ.

     -- ຕໍາ​ແຫນ່ງ​ຕໍາ​ແຫນ່ງ​ຕໍາ​ແຫນ່ງ​: ການ​ເຄື່ອນ​ໄຫວ​ເສັ້ນ​ເລືອດ​ຕັນ​ກະ​ບອກ​ດຶງ​ກັບ​ຄືນ​ໄປ​ບ່ອນ diaphragm ຄໍາ​ຄຶດ​ຄໍາ​ເຫັນ​ໂດຍ​ຜ່ານ​ການ​ເຊື່ອມ​ຕໍ່ rod & ພາກ​ຮຽນ spring ຄໍາ​ຄຶດ​ຄໍາ​ເຫັນ​ເພື່ອ​ບັນ​ລຸ​ການ​ດຸ່ນ​ດ່ຽງ​ຜົນ​ບັງ​ຄັບ​ໃຊ້​ກັບ​ສັນ​ຍານ​ປ້ອນ​ຂໍ້​ມູນ​; spool ກັບຄືນສູ່ຕໍາແຫນ່ງທີ່ເປັນກາງເພື່ອ lock cylinder ຢູ່ຕໍາແຫນ່ງເປົ້າຫມາຍຢ່າງຖືກຕ້ອງ.

ນິຍາມລະຫັດຕົວແບບ (IP200-XXX-YY)

     -- IP200: ລະຫັດຊຸດພື້ນຖານ

     -- XXX: ຈັງຫວະທີ່ຈັດອັນດັບ (25/50/100/150/200/250/300mm)

     --YY Optional suffix: No suffix: Standard model with carbon feedback spring -T: Equipped with stainless steel feedback spring -XN: low temperature version (-30°C ~ +60°C) -XZ: High temperature version (-5°C ~ +80°C)

ຕົວຢ່າງ: IP200-200-T → 200mm stroke, ສະແຕນເລດຕໍານິຕິຊົມພາກຮຽນ spring.

Port Definition

     -- SUP: ການປ້ອນຂໍ້ມູນທາງອາກາດຕົ້ນຕໍ (0.3 ~ 0.7MPa)

     -- IN: ປ້ອນສັນຍານຄວບຄຸມນິວເມຕິກ (0.02~0.1MPa)

     -- OUT1 / OUT2: Dual output ports ສໍາລັບ double acting cylinder

     -- EX: ພອດໄອເສຍ

     -- Gauge: ພອດອຸທິດຕົນສໍາລັບການຕິດຕັ້ງເຄື່ອງວັດແທກຄວາມກົດດັນ

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     -- ຄວາມແມ່ນຍໍາສູງການລະເບີດ-ປອດໄພ Pneumatic ຕໍາແຫນ່ງການປຽບທຽບຄວາມຖືກຕ້ອງຂອງລະບົບ servo ໄຟຟ້າ; ປະຕິບັດການທາງອາກາດຢ່າງເຕັມທີ່ໂດຍບໍ່ມີອົງປະກອບໄຟຟ້າ, ພາຍໃນປອດໄພສໍາລັບເຂດເຮັດວຽກທີ່ຕິດໄຟແລະລະເບີດ.

     -- Compact Integrated All-In-One Structure ການອອກແບບຫນ່ວຍງານແບບປະສົມປະສານສໍາລັບການຕິດໂດຍກົງໃສ່ກະບອກສູບມາດຕະຖານ, ເຮັດໃຫ້ການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ງ່າຍແລະຂັ້ນຕອນການບໍາລຸງຮັກສາເປັນປົກກະຕິ.

     -- ການອອກແບບການປັບທຽບທີ່ສະດວກໃນຕົວຂອງສະກູປັບສູນເອກະລາດແລະສະກູປັບ Span ສໍາລັບການປັບຕົວໄວຢູ່ໃນສະຖານທີ່ໂດຍບໍ່ມີການເຄື່ອງມືເພີ່ມເຕີມ.

     -- ທາງເລືອກວັດສະດຸຫຼາຍອັນສໍາລັບການຕໍ່ຕ້ານການກັດກ່ອນ ຄໍາຕອບພາກຮຽນ spring ມີຢູ່ໃນຕົວແປຂອງເຫຼັກກາກບອນຫຼືສະແຕນເລດເພື່ອປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມກອງປະຊຸມທີ່ຊຸ່ມຊື່ນ, corrosive.

     -- ລຸ້ນມາດຕະຖານກຳນົດເອງລະດັບອຸນຫະພູມກວ້າງ, ຮູບແບບທາງເລືອກທີ່ມີອຸນຫະພູມຕ່ຳ ແລະອຸນຫະພູມສູງເພື່ອຕອບສະໜອງສະພາບອຸດສາຫະກຳທີ່ປ່ຽນແປງໄດ້ທີ່ຊັບຊ້ອນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ສະຖານີຈັດຕໍາແໜ່ງຄວາມຊັດເຈນ: ຕັດ, ກົດ-fitting, ການເຄືອບແລະອຸປະກອນການຈັດການວັດສະດຸອັດຕະໂນມັດ

     -- ການຄວບຄຸມຂະບວນການອຸດສາຫະກໍາ: ລະບຽບການເປີດວາວ, ການຄວບຄຸມຄວາມດັນເວັບ ແລະລະບົບການແກ້ໄຂຂອບເວັບ

     -- ສະພາບແວດລ້ອມທີ່ໂຫດຮ້າຍພິເສດ: ອຸປະກອນປ້ອງກັນການລະເບີດ, ຂີ້ຝຸ່ນ ແລະກັນນໍ້າສໍາລັບໂຮງງານເຄມີ ແລະເຄື່ອງຈັກຂຸດຄົ້ນບໍ່ແຮ່

     -- ຫນ່ວຍບໍລິການແກນ Pneumatic servo: ເຮັດຫນ້າທີ່ເປັນອົງປະກອບຄວບຄຸມສູນກາງຂອງລະບົບການຈັດຕໍາແຫນ່ງ servo pneumatic ເຕັມ.

ຂໍ້ແນະນຳການດຳເນີນການ ແລະການຕິດຕັ້ງ

     -- ຄວາມຕ້ອງການແຫຼ່ງອາກາດ: ການສະຫນອງອາກາດຕ້ອງແຫ້ງແລະສະອາດດ້ວຍຄວາມແມ່ນຍໍາຂອງການກັ່ນຕອງ≤5μmເພື່ອປ້ອງກັນການອຸດຕັນຂອງ nozzle ແລະຄວາມລົ້ມເຫຼວຂອງຕໍາແຫນ່ງ.

     -- ການອ້າງອີງການຄິດໄລ່: ສໍາເລັດການປັບສູນແລະ span ພາຍໃຕ້ຄວາມກົດດັນການສະຫນອງມາດຕະຖານຂອງ 0.5MPa ສໍາລັບການປະຕິບັດເສັ້ນທີ່ດີທີ່ສຸດ.

     -- ທິດທາງການຕິດຕັ້ງ: ສະຫນັບສະຫນູນການຕິດຕັ້ງຢູ່ໃນມຸມໃດ; ຫຼີກ​ລ້ຽງ​ການ​ຕິດ​ຕັ້ງ​ທີ່​ເຮັດ​ໃຫ້​ນ​້​ໍ​າ condensed ສະ​ສົມ​ຢູ່​ໃນ​ອຸ​ປະ​ກອນ​ພາຍ​ໃນ​ຂອງ​ຫນ່ວຍ​ບໍ​ລິ​ການ​.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH IP200 force-balance nozzle-flapper pneumatic servo positioner linearly converts 0.02~0.1MPa air signals into precise cylinder displacement, featuring high positioning accuracy, explosion-safe-air-only operation, calibration adjustable zero/span and multi-temperature controling the positional idealature ເຄມີ, ຂຸດຄົ້ນບໍ່ແຮ່ແລະຄວາມແມ່ນຍໍາອຸປະກອນອັດຕະໂນມັດ.
