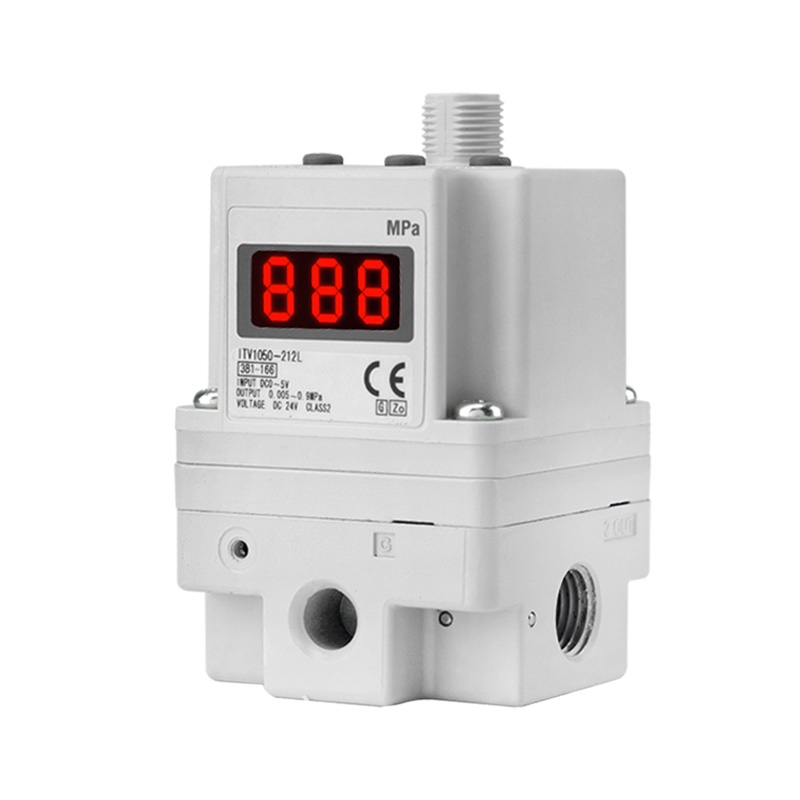

ITV Series High Flow Electro-Pneumatic Valve Proportional Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ & ຫຼັກການການເຮັດວຽກ

   1. ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     SOLH ITV series high flow electro-pneumatic valve proportional is an SMC-interchangeable electric-to-pneumatic conversion component. ມັນຮັບຮູ້ການປັບຄວາມດັນອາກາດຢ່າງຕໍ່ເນື່ອງແບບບໍ່ຢຸດຢັ້ງຜ່ານສັນຍານການຄວບຄຸມໄຟຟ້າ, ການປ່ຽນປ່ຽງຫຼຸດຜ່ອນຄວາມດັນຄູ່ມືເພື່ອບັນລຸການຄວບຄຸມຄວາມກົດດັນທາງໄກແບບອັດຕະໂນມັດ, ຄວາມແມ່ນຍໍາສູງ, ແລະຖືກປັບປຸງເປັນພິເສດສໍາລັບວົງຈອນການສະຫນອງອາກາດທີ່ມີນ້ໍາຂະຫນາດໃຫຍ່.

   2. ໜ້າທີ່ຫຼັກ ແລະຫຼັກການ

     -- ຟັງຊັນຫຼັກ: ແປງສັນຍານການຄວບຄຸມໄຟຟ້າໄປສູ່ຄວາມກົດດັນອາກາດທີ່ສາມາດປັບໄດ້ແບບ stepless ສໍາລັບການຄວບຄຸມຄວາມກົດດັນອັດຕະໂນມັດແລະໄລຍະໄກ

     -- ຫຼັກການເຮັດວຽກ: ລະບົບການຕອບໂຕ້ສັດສ່ວນ electro-pneumatic ວົງປິດ. ເຊັນເຊີຄວາມກົດດັນໃນຕົວຕິດຕາມກວດກາຄວາມກົດດັນຜົນຜະລິດໃນເວລາທີ່ແທ້ຈິງແລະອັດຕະໂນມັດແກ້ໄຂ deviation, ສະຫນອງຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມທີ່ໂດດເດັ່ນແລະຄວາມໄວຕອບສະຫນອງໄວ.

     -- ລະດັບການປົກປ້ອງສິ່ງແວດລ້ອມ: IP65 ປ້ອງກັນຝຸ່ນ & splash-proof, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນເງື່ອນໄຂກອງປະຊຸມອຸດສາຫະກໍາທີ່ຮຸນແຮງ

ຕາຕະລາງການອ້າງອິງແບບດ່ວນ Series Series High Flow

ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ

     -- ນໍ້າທີ່ໃຊ້ໄດ້: ອາກາດບີບອັດແຫ້ງ

     -- ຄວາມກົດດັນການສະຫນອງສູງສຸດ inlet: 1.0 MPa

     -- ອຸນຫະພູມສະພາບແວດລ້ອມ ແລະ ປານກາງ: -5 ~ +60 ℃

     -- ການສະຫນອງພະລັງງານ: DC24V ± 10% (ສະບັບບາງສ່ວນສະຫນັບສະຫນູນ DC12-15V)

     -- ການ​ບໍ​ລິ​ໂພກ​ພະ​ລັງ​ງານ​: ≤4W (ແບບ​ຕິດ​ຕໍ່​ພົວ​ພັນ​)

     -- Monitor Output Signal: Analog DC1–5V linear with real output pressure

     -- Port Thread Options: Rc / NPT / G ຂະຫນານ thread, fast push-in fittings ທາງເລືອກ.

ປະເພດສັນຍານເຂົ້າ & ຄໍານິຍາມຂອງຕົວແບບ Suffix

  1. ສັນຍານການຄວບຄຸມທີ່ມີຢູ່

     -- ອິນພຸດອະນາລັອກ (ກະແສຫຼັກ): ສັນຍານແຮງດັນ DC0–10V, ສັນຍານປັດຈຸບັນ 4–20mA

     -- ຕັ້ງ​ໄວ້​ລ່ວງ​ຫນ້າ​ຫຼາຍ​ຂັ້ນ​ຕອນ​: 4 ຈຸດ / 16 ຈຸດ I / O ການ​ທໍາ​ງານ​ຂອງ​ການ​ຕັ້ງ​ຄ່າ​ຄວາມ​ກົດ​ດັນ​ຄົງ​ທີ່​

     -- ການສື່ສານ Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (ຕ້ອງການອຸປະກອນເສີມກະດານການສື່ສານສະເພາະ)

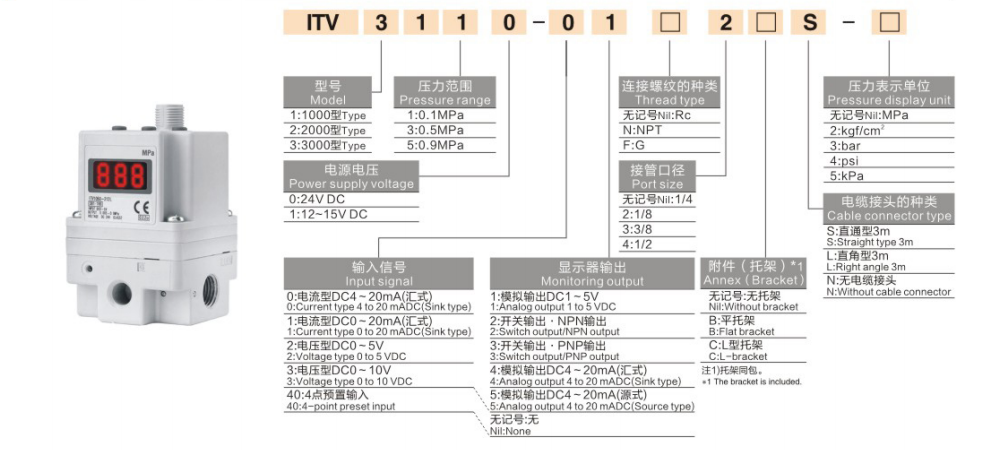

 2. ລະຫັດຕົວແບບ: ITV2050-31F2BN3

     -- ITV2050: ຊຸດກະແສກາງ ITV2000

     -- 31: G1/4 port thread

     -- F: ວົງເລັບຍຶດຮາບພຽງ

     -- 2: DC0–10V ແຮງດັນໄຟຟ້າອະນາລັອກ input

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

  1. ການຍົກລະດັບປະສິດທິພາບການໄຫຼສູງຢ່າງຫຼວງຫຼາຍ

     -- ຄວາມອາດສາມາດການໄຫຼສູງສຸດເພີ່ມຂຶ້ນປະມານ 5 ເທົ່າເມື່ອທຽບໃສ່ກັບຊຸດ ITV ຂະໜາດນ້ອຍແບບມາດຕະຖານ, ຕອບສະໜອງຄວາມຕ້ອງການການເຄື່ອນໄຫວທີ່ຕອບສະໜອງໄວຂອງກະບອກສູບຂະໜາດໃຫຍ່ ແລະ ອຸປະກອນ synchronous ຫຼາຍກະບອກ.

  2. ຄວາມແມ່ນຍໍາສູງທີ່ດີເລີດ & ຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ

     -- ຄວບຄຸມຄວາມຖືກຕ້ອງພາຍໃນ ± 1% F.S., ຄວາມໄວໃນການຕອບໂຕ້ໄວທີ່ສຸດ ແລະຄວາມຜັນຜວນຂອງຄວາມກົດດັນຂະຫນາດນ້ອຍ, ເຫມາະສໍາລັບການປະກອບຄວາມແມ່ນຍໍາ, ການປະມວນຜົນ semiconductor, ການເຄືອບອັດຕະໂນມັດແລະສາຍການຜະລິດມາດຕະຖານສູງອື່ນໆ.

  3. ກະທັດຮັດ lightweight optimized outline

     -- ນ້ຳໜັກຕົວແບບ ITV2100 ຫຼຸດລົງ 19% ທຽບກັບລຸ້ນກ່ອນໜ້າ, ວົງເລັບຢືດຢຸ່ນ ແລະ ການຕິດຕັ້ງພື້ນຖານໃຫ້ພໍດີກັບພື້ນທີ່ຕິດຕັ້ງທີ່ຈຳກັດ.

  4. ການດໍາເນີນງານອັດສະລິຍະທີ່ເປັນມິດກັບຜູ້ໃຊ້

     -- Built-in ຄວາມສະຫວ່າງສູງ LED ຈໍສະແດງຜົນດິຈິຕອນສໍາລັບການເບິ່ງເຫັນມູນຄ່າຄວາມກົດດັນໃນເວລາທີ່ແທ້ຈິງ; ພ້ອມກັບລະບົບການວິນິດໄສດ້ວຍຕົນເອງ ແລະຜົນອອກສັນຍານເຕືອນຄວາມຜິດເພື່ອເຮັດໃຫ້ການແກ້ໄຂບັນຫາຢູ່ໃນເວັບໄຊງ່າຍ ແລະ ບໍາລຸງຮັກສາ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ການຄວບຄຸມຄວາມກົດດັນສໍາລັບກະບອກສູບນ້ໍາຂະຫນາດໃຫຍ່ & ເຄື່ອງກະຕຸ້ນ pneumatic: ເຄື່ອງຫຸ້ມຫໍ່, ການແຜ່ກະຈາຍອັດຕະໂນມັດແລະອຸປະກອນ gluing

     -- ການສະຫຼັບຄວາມກົດດັນອັດຕະໂນມັດຫຼາຍຂັ້ນຕອນ: ອຸປະກອນການເຊື່ອມ, ສະຖານີ riveting, ຮູບເງົາ & ລະບົບການຄວບຄຸມຄວາມກົດດັນສາຍ.

     -- Ultra-precision pneumatic loops: ການຜະລິດ semiconductor, ການທົດສອບ optical, ອຸປະກອນອັດຕະໂນມັດຄວາມແມ່ນຍໍາທາງການແພດ

     -- ການປັບຄວາມດັນຈາກໄລຍະໄກສູນກາງໃນສາຍການຜະລິດແບບອັດຕະໂນມັດ: ປ່ຽນຊຸດຂອງຕົວຄວບຄຸມຄູ່ມືຫຼາຍຊຸດສໍາລັບການຄວບຄຸມຄວາມກົດດັນດິຈິຕອນແບບຢຸດດຽວ

ຂໍ້ແນະນຳການເລືອກຕົວແບບ

     -- ເລືອກຊຸດໂດຍອັດຕາການໄຫຼວຽນທີ່ຕ້ອງການ: ITV1100 ສໍາລັບການໄຫຼຂະຫນາດນ້ອຍຈຸນລະພາກ, ITV2100 ສໍາລັບການໄຫຼກາງທົ່ວໄປ, ITV3100 ສໍາລັບອຸປະກອນຫນັກທີ່ມີນ້ໍາໄຫຼສູງ.

     -- ຢືນຢັນລະດັບຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ເພື່ອໃຫ້ກວມເອົາຄວາມຕ້ອງການຄວາມກົດດັນການເຮັດວຽກຂອງຂະບວນການທັງຫມົດ (0.005-0.9 MPa ທາງເລືອກເຕັມ)

     -- ປະເພດສັນຍານຄວບຄຸມການຈັບຄູ່: DC0-10V ແຮງດັນການປຽບທຽບເປັນທາງເລືອກມາດຕະຖານ; ເລືອກກະດານການສື່ສານທີ່ອຸທິດຕົນຖ້າຫາກວ່າການຄວບຄຸມດິຈິຕອນ fieldbus ແມ່ນຈໍາເປັນ

     -- ຢືນຢັນຮູບແບບການຕິດຕັ້ງ: ຖານ mount / side mount / bracket mount ເພື່ອໃຫ້ກົງກັບຮູບແບບທໍ່ອາກາດໃນສະຖານທີ່.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH ITV ປ່ຽງອັດຕາສ່ວນ electro-pneumatic ໄຫຼສູງຮັບຮູ້ການປັບຄວາມກົດດັນດິຈິຕອນ stepless ຜ່ານສັນຍານການຄວບຄຸມໄຟຟ້າ, ພ້ອມກັບຄວາມສາມາດໃນການໄຫຼຂະຫນາດໃຫຍ່, ການປ້ອງກັນອຸດສາຫະກໍາ IP65 ແລະການໂຕ້ຕອບສັນຍານ analog / fieldbus ຫຼາຍປະເພດ, ຮັບໃຊ້ເປັນອົງປະກອບຄວບຄຸມຫຼັກສໍາລັບໄລຍະໄກ, ຄວາມແມ່ນຍໍາສູງ, ລະດັບຄວາມກົດດັນອາກາດສູງໃນລະບົບອັດຕະໂນມັດທັງຫມົດ pneumatic.
