MBB Series cylinder ມາດຕະຖານ

SOLH MBB ກະບອກເຫຼັກ tie ້ໍາຫນັກເບົາແມ່ນຮູບແບບທີ່ມີນ້ໍາຫນັກເບົາທີ່ຍົກລະດັບ, 10% ເບົາກວ່າຊຸດ MB ແບບດັ້ງເດີມແລະປະຕິບັດຕາມມາດຕະຖານ ISO15552 ຢ່າງສົມບູນສໍາລັບການທົດແທນໂດຍກົງຂອງທໍ່ເຊືອກຜູກທີ່ນໍາເຂົ້າ. ປະກອບດ້ວຍຜ້າອັດລົມທີ່ສາມາດປັບໄດ້ສອງເທົ່າແລະຝາປິດທ້າຍຮູບສີ່ຫລ່ຽມ, ມັນຮັບປະກັນຄວາມເຂັ້ມງວດສູງ, ມີສຽງລົບກວນຕ່ໍາແລະການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ຫມັ້ນຄົງ, ເຫມາະສໍາລັບສະພາບການເຮັດວຽກຂະຫນາດກາງແລະຄວາມຖີ່ສູງ. ມັນກວມເອົາຫຼາຍຕົວແປແລະທາງເລືອກໃນການຕິດຕັ້ງທີ່ຫລາກຫລາຍ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນລໍາລຽງແລະເຄື່ອງຈັກອັດຕະໂນມັດທົ່ວໄປ. ດ້ວຍການຜະລິດມະຫາຊົນທີ່ໃຫຍ່ເຕັມຕົວແລະຫຼັກຊັບພຽງພໍ, ມັນສະຫນັບສະຫນູນການສະຫນອງ batch ທີ່ຫມັ້ນຄົງແລະການສົ່ງອອກທົ່ວໂລກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

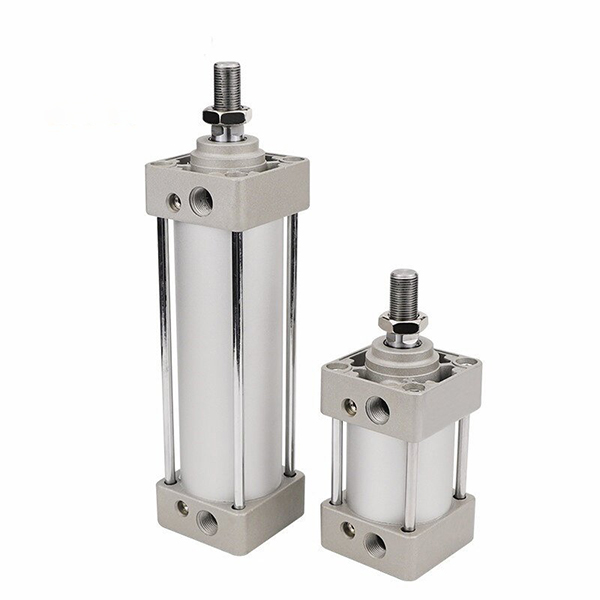

MBB Series ກ່ອງກະບອກມາດຕະຖານ Tie Rod ນ້ຳໜັກເບົາ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

SOLH MBB series cylinder standard tie rod lightweight (MB-Z series), ຍົກລະດັບຜູ້ສືບທອດຂອງຊຸດ MB ແບບດັ້ງເດີມດ້ວຍການຫຼຸດຜ່ອນນ້ໍາຫນັກ 10%. ພ້ອມກັບຝາປິດທ້າຍສີ່ຫຼ່ຽມ, ເບາະລົມສອງສົ້ນທີ່ສາມາດປັບໄດ້ ແລະທາງເລືອກໃນການຕິດຕັ້ງທີ່ອຸດົມສົມບູນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນອັດຕະໂນມັດທົ່ວໄປທີ່ມີຄວາມໄວຂະຫນາດກາງ, ຄວາມຖີ່ສູງແລະເງື່ອນໄຂການໂຫຼດຂະຫນາດກາງ. ຂະໜາດການຕິດຕັ້ງປະຕິບັດຕາມມາດຕະຖານ ISO 15552, ສາມາດປ່ຽນໄດ້ກັບກະບອກສູບເຊືອກຜູກຍີ່ຫໍ້ທີ່ແຂ່ງຂັນ.

ໂຄງສ້າງຫຼັກ ແລະຄຸນສົມບັດ

1. ໂຄງສ້າງ: ຖັງອາລູມິນຽມຮອບ, ເຊືອກຜູກພາຍໃນ, ຫມວກປາຍສີ່ຫລ່ຽມ, ເບາະລົມທີ່ສາມາດປັບໄດ້ທັງສອງສົ້ນ, ຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງສູງ.

2. ອຸປະກອນການ: ຖັງອາລູມິນຽມແຂງ anodized, ຫມວກທ້າຍ cast ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, rod piston ແຂງ chrome plated, rods tie tensile ສູງ, ທົນທານຕໍ່ສວມໃສ່ແລະຊີວິດການບໍລິການຍາວ.

3. ຕົວແປຂອງການດໍາເນີນງານ

-- MBB: ກ້ານດຽວສະແດງສອງເທົ່າ (ບໍ່ມີແມ່ເຫຼັກໃນຕົວ)

-- MDBB: ທໍ່ດ່ຽວແບບ double acting (ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການສະຫຼັບອັດຕະໂນມັດ)

-- MBW/MDBW: double rod double acting, ປະສິດທິພາບຕ້ານ torsion ທີ່ດີເລີດ

4. ເບາະ: ເບາະລົມທີ່ສາມາດປັບໄດ້ຢ່າງເປັນເອກະລາດຢູ່ທັງສອງສົ້ນ, ຫຼຸດຜ່ອນຜົນກະທົບຢູ່ປາຍຍອດ, ການສັ່ນສະເທືອນ ແລະ ສຽງດັງຢ່າງມີປະສິດທິພາບ.

5. ການຕິດຕັ້ງເຊັນເຊີ: ຮ່ອງເຄື່ອງຈັກທາງສ່ວນຫນ້າສໍາລັບສະຫຼັບອັດຕະໂນມັດແມ່ເຫຼັກ M9B/A93/M9BW ເພື່ອກວດຫາຕໍາແຫນ່ງລູກສູບ.

6. Lightweight Upgrade: Optimized end cap geometry, 10% lighter than old MB model, ການປະກອບແລະການຂົນສົ່ງງ່າຍຂຶ້ນ.

7. ຄວາມເຂົ້າກັນໄດ້ມາດຕະຖານ: ISO 15552 mounting standard, ໂດຍກົງ interchangeability ຍີ່ຫໍ້.

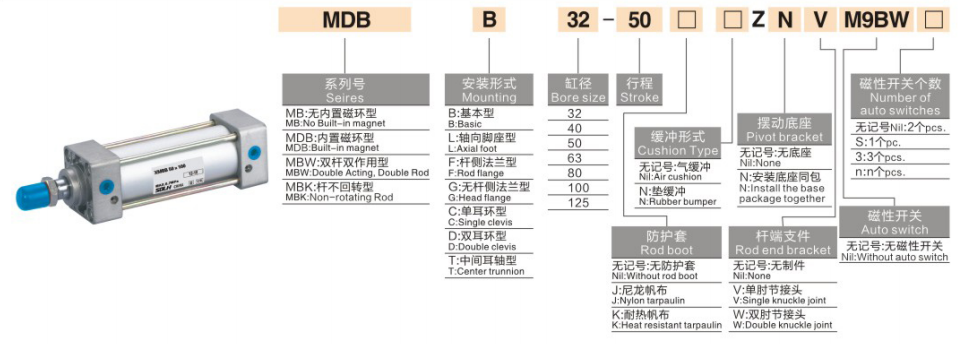

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: MDBB40-100Z-M9BW

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
MB / MD	ທາງເລືອກແມ່ເຫຼັກ	MB = ບໍ່ມີແມ່ເຫຼັກ MD = ວົງແມ່ເຫຼັກໃນຕົວ
B	ລະຫັດຊຸດ	ຮູບຊົງກະບອກທໍ່ມາດຕະຖານທໍ່ປາຍແຫຼມ
40	ຂະຫນາດເຈາະ	φ32/40/50/63/80/100/125 ມມ
100	ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ	ມາດຕະຖານ: 25 ~ 1000mm, ສູງສຸດທີ່ກໍາຫນົດເອງ 1500mm
Z	ລຸ້ນເຄື່ອງໝາຍ	ຊຸດ MB-Z ນ້ຳໜັກເບົາໃໝ່
M9BW	ອຸປະກອນເສີມທາງເລືອກ	ສະຫຼັບອັດຕະໂນມັດສະນະແມ່ເຫຼັກ

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

-- MBB50-200Z: Bore50, stroke200, ຮູບແບບພື້ນຖານທີ່ມີນ້ໍາຫນັກເບົາໂດຍບໍ່ມີແມ່ເຫຼັກ.

-- MDBB63-150Z-LB: Bore63, stroke150, ມີແມ່ເຫຼັກໃນຕົວ, ການຕິດຕັ້ງຕີນ

-- MDBB80-300Z-FA: Bore80, stroke300, rod side flange mounting

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຊ່ວງເຈາະ	φ32,40,50,63,80,100,125 ມມ
ຄວາມກົດດັນປະຕິບັດງານ	0.05 ~ 1.0 MPa
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10~+70℃; -10 ~ + 60 ℃ສໍາລັບຮູບແບບທີ່ຕິດຕັ້ງແມ່ເຫຼັກ
ຄວາມໄວລູກສູບ	50-1000 ມມ/ວິນາທີ
ເບາະ	ເບາະລົມທີ່ສາມາດປັບໄດ້ຢູ່ທັງສອງສົ້ນ
Air Port Thread	Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125)
ການລະບາຍນ້ໍາ	ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສາມາດໃຊ້ໄດ້
ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ	≤250mm:0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm:0~+1.8mm

ຄວາມດັນທາງທິດສະດີ & ແຮງດຶງ @0.5MPa (Rod ດຽວ, ໜ່ວຍ: N)

1. Double Acting MBB / MDBB

ເຈາະ (ມມ)	ແຮງດັນ (N)	ແຮງດຶງ (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

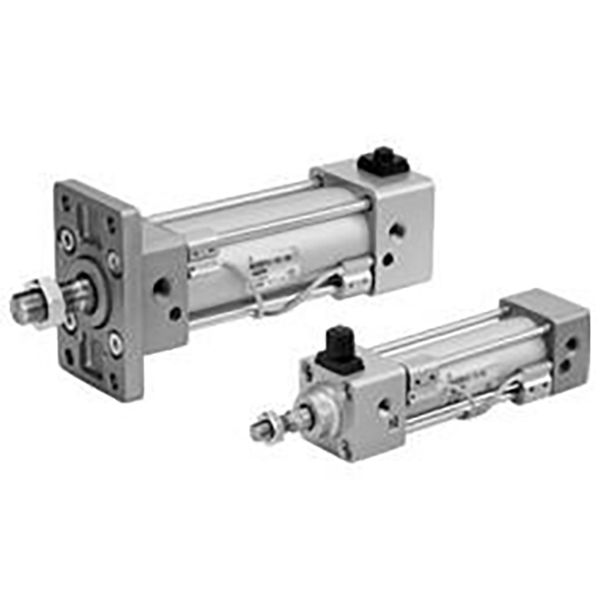

ປະເພດການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- B ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານຝາປິດຜ່ານຮູ

-- LB Foot Mount: ການຕິດຕັ້ງຕາມແນວນອນທີ່ຫມັ້ນຄົງສໍາລັບການໂຫຼດຫນັກ

-- FA/FB Flange: Rod-side / head-side flange ສໍາລັບການຕິດຕັ້ງຕັ້ງ

-- C/D Clevis: Single/double clevis ສໍາລັບການເຄື່ອນໄຫວ swing hinged

-- T Trunnion: mount trunnion ກາງສໍາລັບກົນໄກການຫັນປ່ຽນ

2. ຊຸດອະນຸພັນຫຼັກ

-- MBB/MDBB/MBW: ມາດຕະຖານດ່ຽວ rod ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ / ແມ່ເຫຼັກ & ກະບອກ rod double

-- MBK/MDBK: ກະບອກ rod ບໍ່ rotating ເພື່ອປ້ອງກັນການບິດຂອງ piston rod.

--XB6 ປະເພດອຸນຫະພູມສູງ: ລະດັບການເຮັດວຽກ -20 ~ + 150 ℃

--XC6 Stainless Steel Piston Rod: ສໍາລັບ corrosive ເລັກນ້ອຍແລະສະພາບແວດລ້ອມຊຸ່ມຊື່ນ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ thrust ທີ່ຕ້ອງການຈາກການໂຫຼດຕົວຈິງ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ. ບູລິມະສິດ MBB ສໍາລັບຄວາມໄວປານກາງການໂຫຼດອັດຕະໂນມັດທົ່ວໄປ.

2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບຄວາມປອດໄພ 10 ~ 20mm ເພື່ອການເດີນທາງທີ່ມີປະສິດທິພາບ. ສູງສຸດມາດຕະຖານ stroke 1000mm, custom up to 1500mm.

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ການກວດຫາຕຳແໜ່ງ: ເລືອກຕົວແບບແມ່ເຫຼັກໃນຕົວ MDBB, ຈັບຄູ່ສະວິດອັດຕະໂນມັດ M9B/A93.

-- Mounting: LB foot mount ສໍາລັບການໂຫຼດຫນັກຕາມແນວນອນ; FA flange ຕ້ອງການສໍາລັບການຕິດຕັ້ງແນວຕັ້ງ.

-- ເງື່ອນໄຂພິເສດ: ເລືອກ -XB6 ສໍາລັບອຸນຫະພູມສູງ, -XC6 rod ສະແຕນເລດສໍາລັບສະພາບແວດລ້ອມ corrosive.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MBB ມາດຕະຖານກະບອກເຫຼັກ tie ້ໍາຫນັກເບົາປະຕິບັດຕາມ ISO15552, ອຸປະກອນທີ່ມີ cushion ອາກາດປັບໄດ້ແລະວິທີການ mounting ຫຼາຍ, ຈຸດປະສົງທົ່ວໄປທີ່ເຫມາະສົມສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດຄວາມຖີ່ສູງໂຫຼດຂະຫນາດກາງ.
