MGF Series Table Guide Cylinder | ກະບອກສູບລົມຕ້ານການເໜັງຕີງສູງທີ່ມີຄວາມລະອຽດຕໍ່າ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

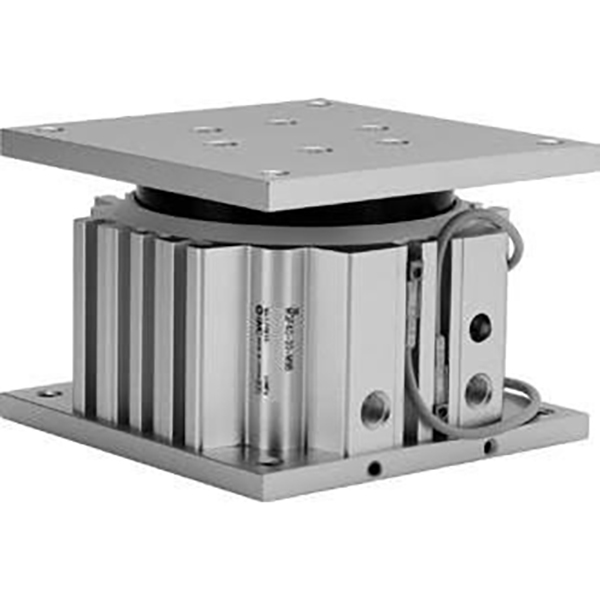

ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH MGF ແມ່ນກະບອກຕາຕະລາງຄູ່ມືຕ່ໍາທີ່ມີໂຄງສ້າງຂອງແຂນຄູ່ມືທີ່ມີຈຸດສູນກາງຂະຫນາດໃຫຍ່ແລະຄວາມສາມາດໃນການໂຫຼດຂອງ 360 °ເປັນເອກະພາບ. ກວມເອົາຂະຫນາດເຈາະຂອງφ40mm, φ63mm ແລະ φ100mm ກັບເສັ້ນເລືອດຕັນໃນສັ້ນມາດຕະຖານຕັ້ງແຕ່ 30mm ຫາ 100mm, ກະບອກສູບນີ້ຮັບຮອງເອົາການອອກແບບທີ່ມີຄວາມສູງຕ່ໍາບາງໆແລະສະຫນັບສະຫນູນການຍຶດສອງທິດທາງສອງດ້ານເທິງແລະລຸ່ມ. ມັນສະຫນອງການປະຕິບັດການໂຫຼດຕ້ານ eccentric ທີ່ດີເລີດແລະຄວາມສາມາດຕ້ານການຫມຸນທີ່ມີຄວາມແມ່ນຍໍາສູງ, ເຫມາະສົມຢ່າງສົມບູນສໍາລັບສະພາບການເຮັດວຽກຫນັກໃນໄລຍະສັ້ນເຊັ່ນ: ການຍົກ workpiece, ຕໍາແຫນ່ງທີ່ຊັດເຈນ, ການຫັນສະຖານີແລະການຍູ້ຫນັກ, ເປັນການແກ້ໄຂ pneumatic ທີ່ຕ້ອງການສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

ຂໍ້ໄດ້ປຽບໂຄງສ້າງທີ່ສໍາຄັນ

• ໂປຣໄຟລ໌ຕໍ່າສຸດ & ຫຼຸດຄວາມສູງໜ້ອຍລົງ: ຄວາມສູງຂອງການຕິດຕັ້ງໂດຍລວມແມ່ນ 15-20% ຕ່ໍາກວ່າຊຸດ MGQ, ເຮັດໃຫ້ຮ່າງກາຍບາງທີ່ສຸດເພື່ອໃຫ້ເຫມາະກັບຮູບແບບອຸປະກອນທີ່ຫນາແຫນ້ນສູງ. ການປ່ຽນໂຄງສ້າງ rod ຄູ່ແບບດັ້ງເດີມດ້ວຍແຂນຄູ່ມືທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ຈະຫຼຸດຜ່ອນນ້ໍາຫນັກລວມປະມານ 15% ແລະສະຫນອງການປະຕິບັດການຕ້ານການ deflection ຮອບວຽນ 360 °ທີ່ສອດຄ່ອງໂດຍບໍ່ມີຄວາມອ່ອນໄຫວຕໍ່ກັບທິດທາງ.

• ການໂຫຼດຕ້ານການອິດສະລະທີ່ມີປະສິດທິພາບ & ຄວາມເຂັ້ມຂຸ້ນສູງ: ແຂນຄູ່ມືຂະຫນາດໃຫຍ່ທີ່ປະສົມປະສານແລະໂຄງສ້າງ pin ຕ້ານການຫມຸນທີ່ສ້າງໃຫ້ກະບອກສູບທີ່ມີແຮງບິດທີ່ອະນຸຍາດຂະຫນາດໃຫຍ່ທີ່ສຸດ, ສູງເຖິງ 409N·m ສໍາລັບຮູບແບບφ100mm. ມັນ​ຮັບ​ເອົາ​ການ​ໂຫຼດ​ທີ່​ແປກ​ປະ​ຫລາດ​ຈາກ​ທິດ​ທາງ 360° ຢ່າງ​ໃດ​ກໍ​ຕາມ​ໂດຍ​ບໍ່​ມີ​ການ deflection ຫຼື jamming​. ຄວາມຖືກຕ້ອງຕ້ານການຫມູນວຽນສູງຮັບປະກັນການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນທີ່ຫມັ້ນຄົງ: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• ຮູບແບບການຕິດຕັ້ງ ແລະທໍ່ແບບຍືດຫຍຸ່ນ: ຮັບຮອງເອົາການອອກແບບ mounting bi-directional ເທິງແລະລຸ່ມທີ່ມີນະວັດກໍາ, ເຮັດໃຫ້ການຕິດຕັ້ງຄົງທີ່ທັງສອງດ້ານເທິງແລະຕ່ໍາເພື່ອປັບຕົວເຂົ້າກັນໄດ້ຕາມລວງນອນ, ການກົດດັນຕັ້ງແລະສະຖານະການເຮັດວຽກຫຼາຍທິດທາງ. ມາພ້ອມກັບການອອກແບບ T-slot ສີ່ດ້ານ (ສາມດ້ານທີ່ມີຢູ່ຍົກເວັ້ນດ້ານທໍ່), ສະວິດແມ່ເຫຼັກສາມາດໄດ້ຮັບການຕິດຕັ້ງຢູ່ສີ່ດ້ານສໍາລັບການຊອກຄົ້ນຫາເສັ້ນເລືອດຕັນໃນຫຼາຍຕໍາແຫນ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ.

• ການອອກແບບທີ່ທົນທານ ແລະບໍາລຸງຮັກສາຕໍ່າ: ໂຄງສ້າງ reciprocating double-acting ກັບ buffers ຢາງສອງທ້າຍປະສິດທິພາບຫຼຸດຜ່ອນຜົນກະທົບການເຄື່ອນໄຫວແລະສິ່ງລົບກວນປະຕິບັດງານ, ຍືດອາຍຸການບໍລິການຂອງກະບອກສູບແລະອຸປະກອນ peripheral. ການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກສາທີ່ບໍ່ມີນ້ໍາມັນສະຫນັບສະຫນູນການດໍາເນີນງານໃນສະພາບແວດລ້ອມທີ່ສະອາດແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາປະຈໍາວັນຢ່າງຫຼວງຫຼາຍ.

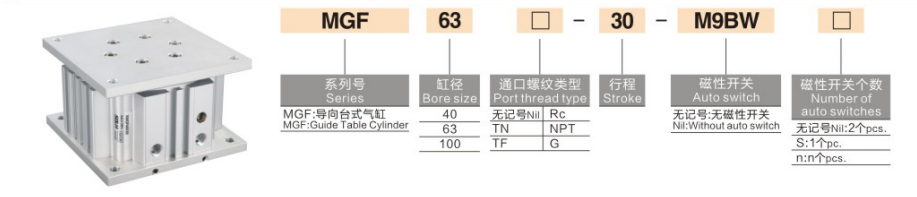

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

ຕົວຢ່າງຕົວແບບ: MGF63-50-M9BW | 10-MGF40-30-Y59B

ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

• MGF40-30: ເຈາະ 40mm, stroke 30mm, ປະເພດມາດຕະຖານໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

• MGF63-75-2S: ເຈາະ 63mm, ເສັ້ນເລືອດຕັນໃນ 75mm, ສະວິດແມ່ເຫຼັກຄູ່ສໍາລັບການກວດພົບສອງຕໍາແຫນ່ງ

• 10-MGF100-100-Y59B: ເຈາະ 100mm, stroke 100mm, ເຮັດຄວາມສະອາດຊຸດຂີ້ຝຸ່ນຕ່ໍາທີ່ມີສະວິດແມ່ເຫຼັກ Y59B

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກມາດຕະຖານ

(ເງື່ອນ​ໄຂ​ການ​ທົດ​ສອບ​ມາດ​ຕະ​ຖານ​: 20 ℃​ອຸນ​ຫະ​ພູມ​ປົກ​ກະ​ຕິ​, ຄວາມ​ກົດ​ດັນ 0.5MPa​)

1. ຂໍ້ມູນສະເພາະດ້ານປະສິດທິພາບທົ່ວໄປ

• ຮູບແບບການດໍາເນີນການ: Double-acting reciprocating motion

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 500mm/s

• ໂໝດ Buffer: Dual-end buffer ຢາງສໍາລັບການຫຼຸດຜ່ອນຜົນກະທົບແລະການກໍາຈັດສິ່ງລົບກວນ

• ໂໝດການຫຼໍ່ລື່ນ: ການປະຕິບັດການບໍາລຸງຮັກສາທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມກັບກອງປະຊຸມທີ່ສະອາດ

2. ຂໍ້​ມູນ​ທາງ​ທິດ​ສະ​ດີ (ຫົວ​ຫນ່ວຍ: N)

3. ຂໍ້ມູນແຮງບິດທີ່ອະນຸຍາດ (100mm/s, Unit: N·m)

4. ຂໍ້ມູນນ້ໍາຫນັກຜະລິດຕະພັນ (50mm Stroke, Unit: kg)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ສະຖານີຍົກ & ວາງຕຳແໜ່ງ: ເຫມາະສໍາລັບສາຍການຜະລິດ jacking workpiece, ຕໍາແຫນ່ງ pallet ແລະ jig ejection. ໂຄງສ້າງຄູ່ມືທີ່ມີຄວາມເຂັ້ມງວດສູງຮັບປະກັນການດໍາເນີນການທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດຫນັກໃນໄລຍະສັ້ນໂດຍບໍ່ມີການ deviation ຕໍາແຫນ່ງ.

• ການຫັນສະຖານີ ແລະປ່ຽນທິດທາງ: ເຫມາະສໍາລັບການຫມຸນແຜ່ນດັດຊະນີ, 90° workpiece flipping ແລະຂະບວນການປ່ຽນທິດທາງອັດຕະໂນມັດ. ຄວາມແມ່ນຍໍາຕ້ານການຫມຸນສູງພິເສດຮັບປະກັນການຂັດເຄື່ອງທີ່ສອດຄ່ອງແລະຄວາມຖືກຕ້ອງຂອງການປະກອບ.

• ການແປທາງໄກສັ້ນແບບໜັກ: ທີ່ສົມບູນແບບສໍາລັບການຊຸກຍູ້ / ດຶງຫນັກໃນໄລຍະສັ້ນແລະ 360° arbitrary direction ການຂັບລົດ eccentric. ຄວາມ​ສາ​ມາດ​ຕ້ານ​ການ​ deflection omnidirectional ເປັນ​ເອ​ກະ​ພາບ​ແກ້​ໄຂ​ຂໍ້​ຈໍາ​ກັດ​ທິດ​ທາງ​ຂອງ​ກະ​ບອກ​ສູບ​ຄູ່​ຄູ່​ມື​ແບບ​ດັ້ງ​ເດີມ​.

• ອຸ​ປະ​ກອນ​ອັດ​ຕະ​ໂນ​ມັດ​ຄວາມ​ສະ​ອາດ​ສູງ​: ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນແລະຂີ້ຝຸ່ນຕ່ໍາປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ເຄັ່ງຄັດຂອງ semiconductor, 3C ເອເລັກໂຕຣນິກແລະອຸປະກອນການແພດ, ຕອບສະຫນອງມາດຕະຖານການຜະລິດໃນກອງປະຊຸມທີ່ສະອາດດ້ວຍຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ.

MGF vs MGQ Core Difference ການປຽບທຽບ

ຄູ່ມືການເລືອກດ່ວນສາມຂັ້ນຕອນ

1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກເຈາະທີ່ເຫມາະສົມໂດຍອີງໃສ່ການໂຫຼດຕົວຈິງ. ຮັບປະກັນແຮງດັນທາງທິດສະດີ ≥ ໂຫຼດຕົວຈິງ × 1.5. ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຂະຫນາດເຈາະທີ່ໃຫຍ່ກວ່າສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂອງການໂຫຼດ eccentric ເພື່ອເພີ່ມຄວາມຫມັ້ນຄົງແລະການປະຕິບັດການຕ້ານການ deflection.

2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ທາງເລືອກຂອງເສັ້ນເລືອດຕັນໃນມາດຕະຖານແມ່ນ 30mm, 50mm, 75mm ແລະ 100mm. ຕ້ອງການຊຸດ MGF ສໍາລັບທຸກຄໍາຮ້ອງສະຫມັກໄລຍະສັ້ນ (≤100mm) ທີ່ຕ້ອງການໂປຣໄຟລ໌ຕ່ໍາແລະຄວາມສາມາດຕ້ານການ eccentric ສູງ.

3. ການເລືອກການຕັ້ງຄ່າ

￮ ການກວດຈັບສະຫຼັບໃນຕຳແໜ່ງຄູ່: ເລືອກການກຳນົດຄ່າສະວິດແມ່ເຫຼັກຄູ່ 2S ສໍາລັບການກວດສອບຕຳແໜ່ງທ້າຍຫາທ້າຍທີ່ຖືກຕ້ອງ.

￮ ສະພາບແວດລ້ອມທີ່ມີຄວາມສະອາດສູງ: ເລືອກຊຸດ 10- ຄໍານໍາຫນ້າທີ່ສະອາດທີ່ມີຂີ້ຝຸ່ນຕ່ໍາເພື່ອປັບຕົວເຂົ້າກັບ semiconductor, ສະຖານະການທາງການແພດແລະອຸປະກອນຄວາມແມ່ນຍໍາເອເລັກໂຕຣນິກ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MGF series ທໍ່ຕາຕະລາງຄູ່ມືຕ່ໍາ profile ມີຄວາມສູງການຕິດຕັ້ງບາງ ultra-thin, 360° ເອກະພາບການໂຫຼດຕ້ານການ deflection, torque ຂະຫນາດໃຫຍ່ທີ່ອະນຸຍາດແລະຄວາມຢືດຢຸ່ນສອງທິດທາງ, ໃຫ້ບໍລິການເປັນການແກ້ໄຂ pneumatic ແຮງດັນສັ້ນທີ່ດີທີ່ສຸດສໍາລັບອຸປະກອນອັດຕະໂນມັດຄວາມແມ່ນຍໍາຫນາແຫນ້ນ.
