MGP Series Thin Compact Guide Rod Cylinder | ກະບອກສູບລົມແຮງບໍ່ຫມູນວຽນສູງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

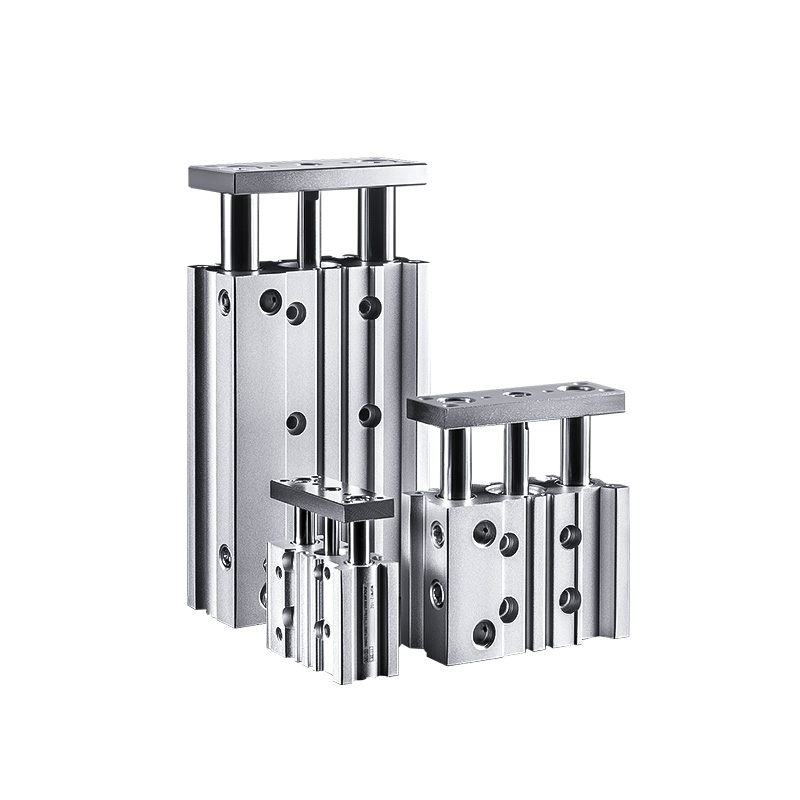

ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງ

     ຊຸດ SOLH MGP ເປັນກະບອກ rod ຄູ່ຄູ່ມືບາງທີ່ມີຄວາມເຂັ້ມງວດສູງທີ່ປະສົມປະສານກັບຮ່າງກາຍຂອງກະບອກ, ທໍ່ຄູ່ມືຄູ່ແລະຄວາມແມ່ນຍໍາຂອງລູກປືນ. ປະກອບດ້ວຍການປະຕິບັດການຕ້ານການບິດເບືອນໃນຕົວແລະການຕໍ່ຕ້ານການໂຫຼດດ້ານຂ້າງທີ່ເຂັ້ມແຂງ, ມັນບໍ່ຈໍາເປັນຕ້ອງມີກົນໄກການຊີ້ນໍາພາຍນອກ. ດ້ວຍຮ່າງກາຍທີ່ບາງທີ່ສຸດແປແລະການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາ (ນ້ໍາຫນັກຫຼຸດລົງ 17% ~ 24% ເມື່ອປຽບທຽບກັບກະບອກສູບແບບທໍາມະດາ), ມັນເຫມາະກັບຮູບແບບອັດຕະໂນມັດທີ່ຫນາແຫນ້ນສໍາລັບການກົດ, ຕໍາແຫນ່ງ, ການຍົກແລະການເຮັດວຽກຂອງການໂອນຫນ້າ. ສາມປະເພດລູກປືນທີ່ປ່ຽນກັນໄດ້ກວມເອົາເງື່ອນໄຂການເຮັດວຽກຫນັກ, ຄວາມໄວສູງແລະມີຄວາມແມ່ນຍໍາທີ່ສຸດ, ຮັບຮູ້ການແກ້ໄຂການຂັບຂີ່ແບບແຂບແບບທົ່ວໆໄປ.

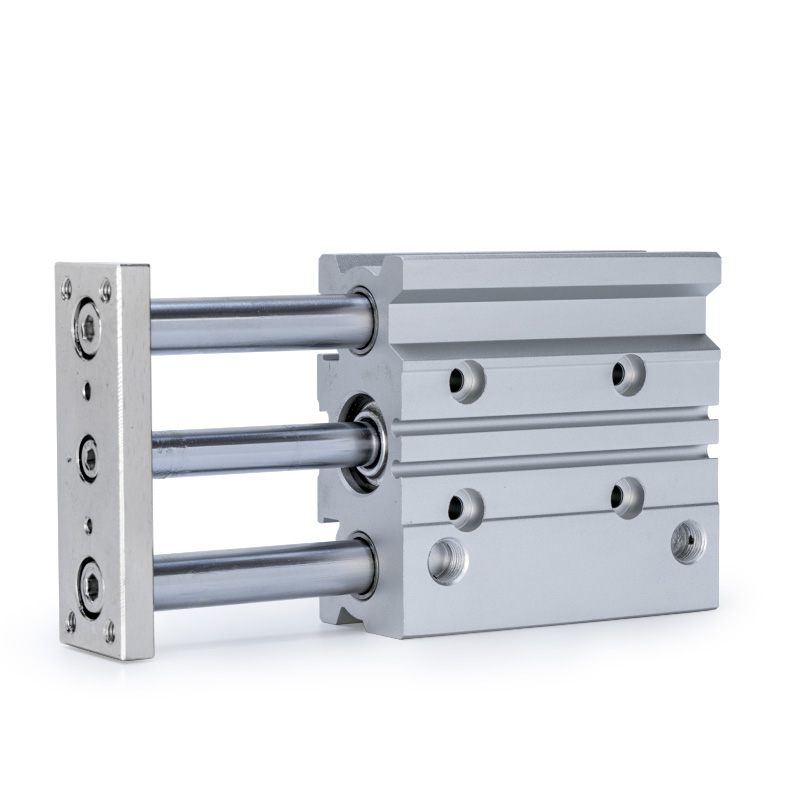

ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

• Coaxial Dual Guide Rod Design: The piston ແລະ dual guide rods ຮັບຮອງເອົາຮູບແບບ coaxial ປະສົມປະສານເພື່ອຮັບປະກັນການດໍາເນີນງານ synchronous, ປະສິດທິພາບກໍາຈັດ deflection ແລະ torsion ໃນລະຫວ່າງການເຄື່ອນໄຫວແລະຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມເຂັ້ມງວດແລະສະຖຽນລະພາບໂດຍລວມ.

• Buffering ຫຼາຍປະເພດທາງເລືອກ: ມາດຕະຖານ buffers ຢາງສອງສົ້ນສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງທໍາມະດາ; ເບາະເບາະແອທີ່ເປັນທາງເລືອກ (ປະເພດ AZ, ມີໃຫ້ເຈາະ ≥20 ມມ) ເພື່ອກໍາຈັດຜົນກະທົບທີ່ແຂງກະດ້າງໃນລະຫວ່າງການເຄື່ອນໄຫວຮອບວຽນທີ່ມີຄວາມໄວສູງ ແລະ ໜັກ.

• ຮ່າງກາຍນ້ຳໜັກເບົາບາງສຸດ: ໂຄງສ້າງບາງແປທີ່ເພີ່ມປະສິດທິພາບປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງແລະຫຼຸດຜ່ອນນ້ໍາຫນັກອຸປະກອນໂດຍລວມ, ເຫມາະສໍາລັບການອອກແບບອຸປະກອນອັດຕະໂນມັດແບບປະສົມປະສານທີ່ຫນາແຫນ້ນ.

• ຮ່ອງແມ່ເຫຼັກໃນຕົວ: ຮ່ອງຄູ່ມືທີ່ສະຫງວນໄວ້ສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີວົງເລັບພິເສດ, ເຮັດໃຫ້ການກໍາຫນົດຄ່າສັນຍານຕໍາແໜ່ງທີ່ງ່າຍດາຍແລະສະອາດ.

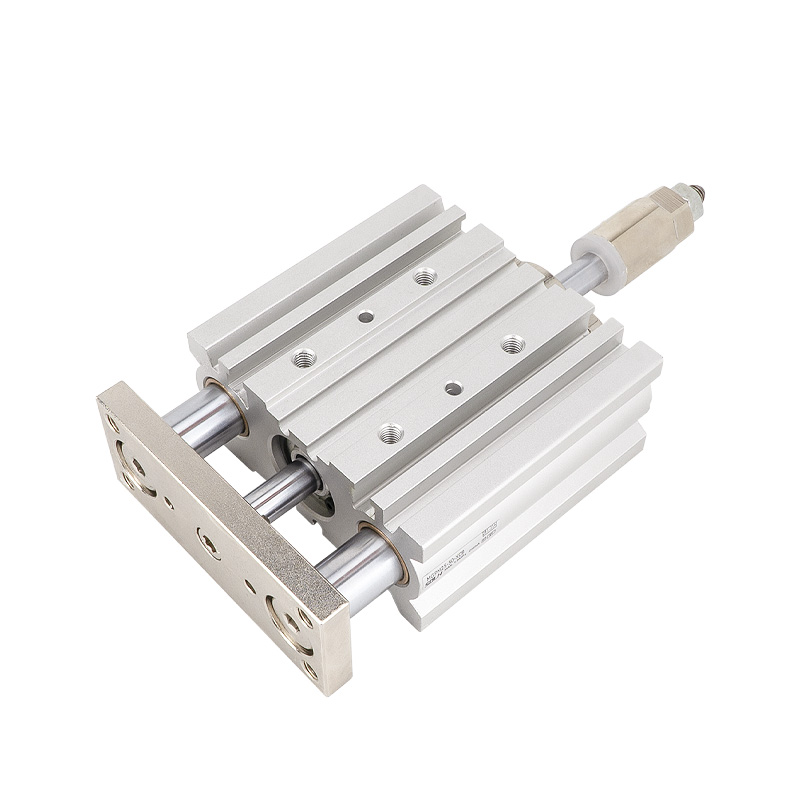

ສາມຊຸດຍ່ອຍຫຼັກ (ການຈັດປະເພດລູກປືນ & ພື້ນຖານການຄັດເລືອກຫຼັກ)

     ຊຸດ MGP ແບ່ງອອກເປັນສາມຕົວແບບຍ່ອຍໂດຍອີງໃສ່ໂຄງສ້າງແບກທີ່ມີພາຍໃນ, ກວມເອົາຄວາມໄວຕ່ໍາ friction ສູງ, ທົນທານຕໍ່ພັຍ, ທົນທານຕໍ່ການສວມໃສ່ແລະສູນຄວາມຊັດເຈນ ultra-precision ສະຖານະການ, ຊຶ່ງເປັນພື້ນຖານຫຼັກສໍາລັບການເລືອກຮູບແບບໄວ.

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

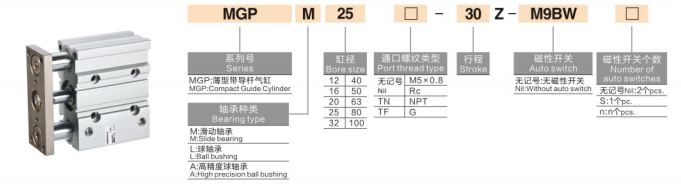

ຕົວແບບຕົວຢ່າງ: MGPM20-50Z-M9B

1.Code Segment Definition

• ລະຫັດຊຸດ: MGP + bearing suffix (M/L/A), ເປັນຕົວແທນຂອງກະບອກແກນຄູ່ຄູ່ແບບບາງໆທີ່ມີການຕັ້ງຄ່າລູກປືນທີ່ແຕກຕ່າງກັນ.

• ຂະຫນາດເຈາະ: 12/16/20/25/32/40/50/63/80/100 (ມມ, ມາດຕະຖານອຸດສາຫະກໍາເຕັມຮູບແບບ)

• ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (ມາດຕະຖານເຕັມເສັ້ນເລືອດຕັນໃນ)

• ການຕັ້ງຄ່າ Buffer & Magnetic Ring

￮ Z: ປະເພດມາດຕະຖານ, ຢາງສອງສົ້ນ buffer + ວົງແມ່ເຫຼັກໃນຕົວ, ເຫມາະສົມກັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ

￮ AZ: Air cushion buffer type (ພຽງແຕ່ສໍາລັບ bore ≥20mm), ປະສິດທິພາບຕ້ານຜົນກະທົບໃນລະຫວ່າງການປະຕິບັດງານຄວາມໄວສູງແລະຫນັກ.

￮ ບໍ່ມີຄຳຕໍ່ທ້າຍ: ບໍ່ມີວົງແມ່ເຫຼັກ, ສະວິດແມ່ເຫຼັກບໍ່ສາມາດຕິດຕັ້ງໄດ້

• ສະຫຼັບແມ່ເຫຼັກ: ທາງເລືອກ M9B, A93, D-M9N ແລະແບບອື່ນໆ, ຕິດຕັ້ງໂດຍກົງໃນຮ່ອງ rod ຄູ່ມືໂດຍບໍ່ມີການຍຶດຕິດ.

2.Typical Order ຕົວຢ່າງ

• MGPM20-50Z: ເຈາະ 20mm, stroke 50mm, sliding bearing, buffer ຢາງມາດຕະຖານທີ່ມີວົງແມ່ເຫຼັກ

• MGPL25-100Z-A93: ເຈາະ 25mm, 100mm stroke, ball bearing ປະເພດຄວາມໄວສູງ, ມີສະຫຼັບແມ່ເຫຼັກ A93

• MGPA32-75AZ: ເຈາະ 32mm, stroke 75mm, bearing ຄວາມແມ່ນຍໍາສູງ, buffer cushion ອາກາດສໍາລັບການປະຕິບັດການຕ້ານຜົນກະທົບຄວາມແມ່ນຍໍາສູງ.

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກທົ່ວໄປ

(ເງື່ອນ​ໄຂ​ການ​ທົດ​ສອບ​ມາດ​ຕະ​ຖານ​: 20 ℃​ອຸນ​ຫະ​ພູມ​ປົກ​ກະ​ຕິ​, ຄວາມ​ກົດ​ດັນ​ການ​ເຮັດ​ວຽກ​ຄະ​ແນນ​)

• ຮູບແບບການດໍາເນີນການ: Double-acting reciprocating motion

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.12 ~ 1.0MPa; ຄວາມກົດດັນເລີ່ມຕົ້ນຕໍາ່ສຸດທີ່: 0.1MPa

• ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10 ℃ ~ 60 ℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວປະຕິບັດງານ: 50~500mm/s (MGPL ສູງສຸດ 500mm/s; MGPM/MGPA ສູງສຸດ 400mm/s)

• ໂໝດ Buffer: ມາດຕະຖານ buffer ຢາງສອງສົ້ນ; air cushion buffer ທາງເລືອກສໍາລັບການເຈາະ 20 ~ 100mm

• ຄວາມຖືກຕ້ອງທີ່ບໍ່ແມ່ນການຫມຸນ: MGPM ± 0.05 ~ 0.07mm; MGPL ± 0.03~0.05mm; MGPA ± 0.01 ມມ

ການລະບຸຂະໜາດພອດ

• ຂະໜາດ 12/16 ມມ: M5×0.8

• ເຈາະ 20/25/32mm: PT1/8

• ເຈາະ 40/50mm: PT1/4

• ເຈາະ 63/80/100mm: PT3/8

ຂໍ້ມູນທາງທິດສະດີ & ຄວາມເຄັ່ງຕຶງ (@0.5MPa, ຫົວໜ່ວຍ: N)

ຂໍ້ແນະນຳການເລືອກດ່ວນໜຶ່ງປະໂຫຍກ

1. ການ​ຄັດ​ເລືອກ​ຕົວ​ແບບ Bearing​: ເລືອກ MGPM ສໍາລັບການໂຫຼດຫນັກ, ທົນທານຕໍ່ການສວມໃສ່ແລະສະພາບແວດລ້ອມຂີ້ຝຸ່ນ; ເລືອກ MGPL ສໍາລັບຄວາມໄວສູງ, friction ຕ່ໍາແລະການຖີບລົດເລື້ອຍໆ; ເລືອກ MGPA ສໍາລັບຕໍາແຫນ່ງທີ່ຊັດເຈນທີ່ສຸດແລະຄວາມຕ້ອງການຄວາມຖືກຕ້ອງຊ້ໍາອີກຄັ້ງ.

2. ການຕັ້ງຄ່າວົງແມ່ເຫຼັກ: ເລືອກ Z suffix ສໍາລັບອຸປະກອນທີ່ຮຽກຮ້ອງໃຫ້ມີການຊອກຄົ້ນຫາຕໍາແຫນ່ງແລະສັນຍານຕິຊົມ; ເລືອກປະເພດພື້ນຖານທີ່ບໍ່ແມ່ນ Z ຖ້າບໍ່ມີຟັງຊັນສະຫຼັບແມ່ນຈໍາເປັນ.

3. ການເລືອກໂໝດ Buffer: ຮັບຮອງເອົາ AZ air cushion buffer ສໍາລັບສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວສູງ, ໄລຍະເວລາແລະຜົນກະທົບຂະຫນາດໃຫຍ່; ມາດຕະຖານຢາງພາລາ buffer ແມ່ນໃຊ້ໄດ້ກັບສະຖານະການທົ່ວໄປທົ່ວໄປ.

4. Bore & Stroke Matching: ເລືອກຂະຫນາດເຈາະທີ່ເຫມາະສົມອີງຕາມການໂຫຼດຕົວຈິງແລະຄວາມຕ້ອງການ thrust; ລະດັບມາດຕະຖານເສັ້ນເລືອດຕັນໃນແມ່ນ 5 ~ 300mm ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການອັດຕະໂນມັດອຸດສາຫະກໍາສ່ວນໃຫຍ່.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ອັດຕະໂນມັດອີເລັກໂທຣນິກ: ການຈັດຕໍາແຫນ່ງກະດານ PCB, ການກົດອົງປະກອບ, ການຍົກ micro-module ແລະການປະກອບທີ່ຊັດເຈນຂອງພາກສ່ວນເອເລັກໂຕຣນິກ.

• ອຸປະກອນກວດຫາຄວາມຊັດເຈນ: ການຍົກ probe ກວດຫາ, ການຈັດຕໍາແຫນ່ງ workpiece ແລະ clamping, fitting ຄວາມແມ່ນຍໍາສູງແລະ calibration.

• ເຄື່ອງຈັກຫຸ້ມຫໍ່ & ການຂົນສົ່ງ: ການເຄື່ອນຍ້າຍ workpiece ໄລຍະສັ້ນ, jacking ອຸປະກອນການແລະຕໍາແຫນ່ງ, ການປະຕິບັດການໃຫ້ອາຫານ reciprocating ຫມັ້ນຄົງ.

• ອັດຕະໂນມັດອຸດສາຫະກໍາທົ່ວໄປ: ອຸປະກອນກະທັດຮັດຈໍາກັດການຈັດຕໍາແຫນ່ງ, stamping auxiliary pressing, ຄວາມໄວຕ່ໍາການທໍາງານ cyclic ຫນັກໃນກອງປະຊຸມທີ່ມີຂີ້ຝຸ່ນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MGP series cylinder rod guide compact ປະສົມປະສານສາມອັນເພື່ອກວມເອົາສະຖານະການຫນັກ, ຄວາມໄວສູງແລະຄວາມແມ່ນຍໍາທີ່ສຸດ, ມີຄວາມເຄັ່ງຄັດສູງ, ທົນທານຕໍ່ການໂຫຼດດ້ານຂ້າງທີ່ເຂັ້ມແຂງແລະການອອກແບບທີ່ປະຫຍັດພື້ນທີ່, ຮັບໃຊ້ເປັນກະບອກສູບແບບຄູ່ຄູ່ຄູ່ມືແບບທົ່ວໄປທີ່ສຸດສໍາລັບອຸດສາຫະກໍາອັດຕະໂນມັດ.
