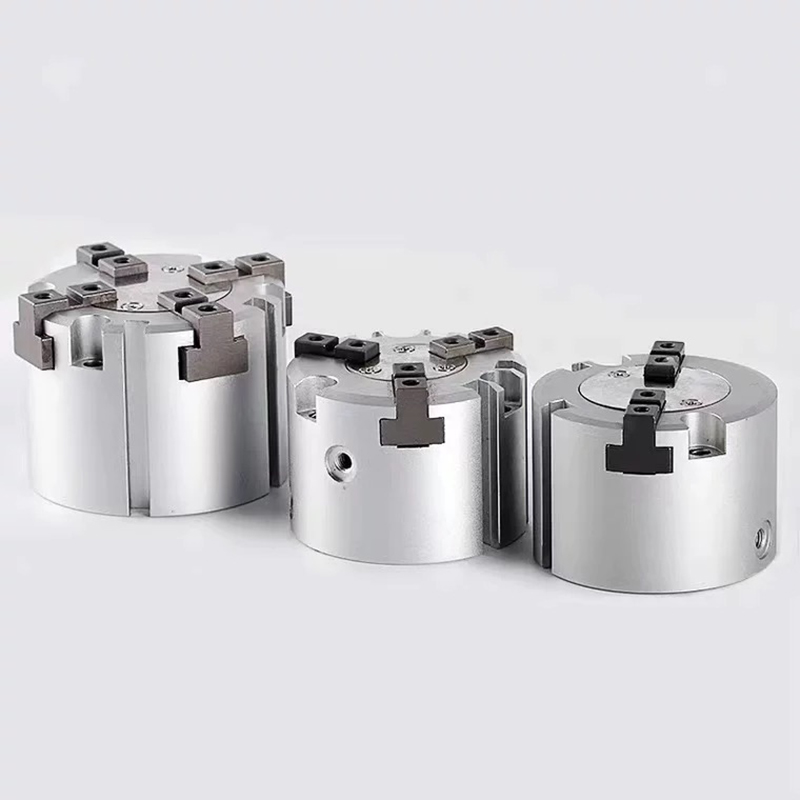

MHS3 / MHS4 Series Concentric Pneumatic Gripper (Wedge Cam Hollow Centering Chuck)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຊຸດ

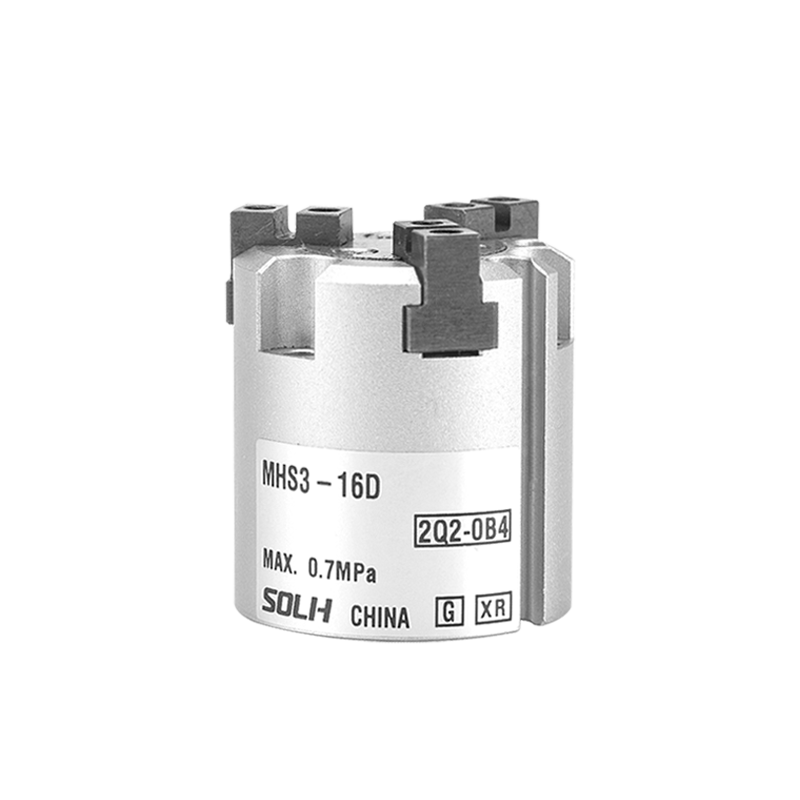

     -- MHS3: 3-jaw concentric gripper ຂະຫນານທີ່ຂັບເຄື່ອນໂດຍ wedge cam. ຖືກອອກແບບມາສໍາລັບການຍຶດ shafts, ແຜ່ນແລະ workpieces ວົງທີ່ມີ coaxiality ສູງ ultra.

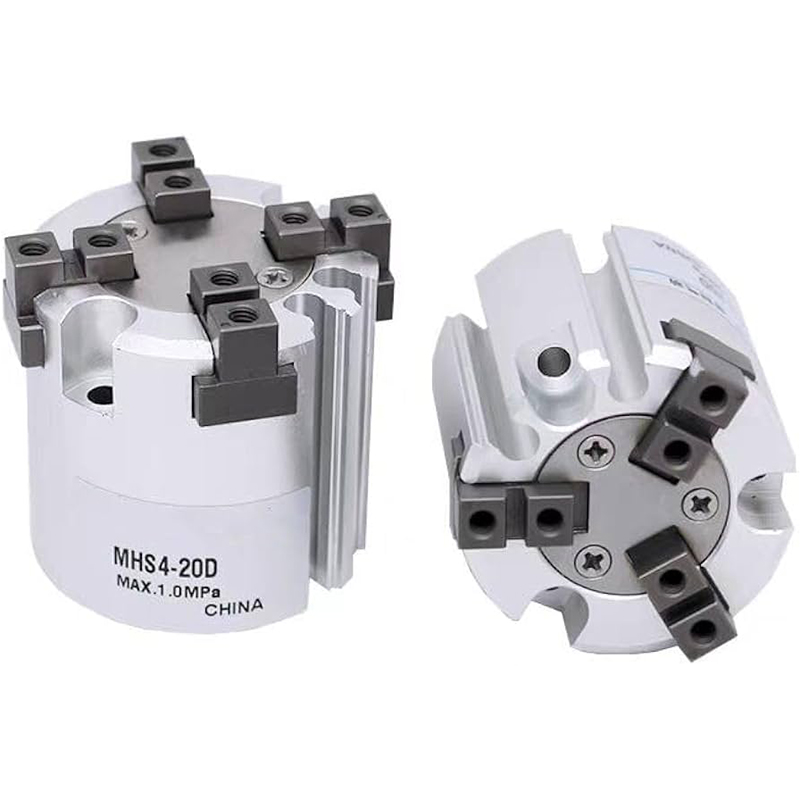

     -- MHS4: 4-jaw orthogonal gripper ຂະຫນານສໍາລັບອົງປະກອບສີ່ຫລ່ຽມ, ສີ່ຫລ່ຽມແລະສະຫມໍ່າສະເຫມີ, clamping ຫມັ້ນຄົງເພື່ອປ້ອງກັນບໍ່ໃຫ້ deflection ແລະ tilting.

     -- ໂຫມດ Drive: Double acting (D) ເປັນມາດຕະຖານ; ການສະແດງດ່ຽວປິດປົກກະຕິ / ເປີດປົກກະຕິທາງເລືອກ.

     -- ໂຄງສ້າງ: ລະບົບສາຍສົ່ງ cam wedge, ວົງແມ່ເຫຼັກໃນຕົວ, ເປັນຮູກາງຜ່ານຂຸມ, ການກໍ່ສ້າງທົນທານຕໍ່ການສວມໃສ່ rigidity ສູງ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ.

     -- ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ: ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.01mm, ການຈັດຕໍາແຫນ່ງກາງທີ່ສອດຄ່ອງໂດຍບໍ່ມີການຊົດເຊີຍ.

ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

  1. Wedge cam ຄວາມແມ່ນຍໍາສູງຕົນເອງເປັນສູນກາງ

     -- ຄາງກະໄຕທັງໝົດເປີດແລະປິດການແບ່ງປັນຈຸດສູນກາງທີ່ຄືກັນ; ພາກສ່ວນວົງກົມຮັບຮູ້ການຕັ້ງສູນກາງອັດຕະໂນມັດໂດຍບໍ່ມີການ eccentricity.

  2. Central hollow ຜ່ານຂຸມ

     -- ອະນຸຍາດໃຫ້ເສັ້ນທາງຂອງທໍ່ອາກາດ, ໃຍແກ້ວນໍາແສງຫຼື ejector pins; ທີ່​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ workpieces ເສ​ອ​ແຂນ​, ພາກ​ສ່ວນ shaft ແລະ​ຂະ​ບວນ​ການ blanking ຜ່ານ​ປະ​ເພດ​.

  3. ຮ່າງ​ກາຍ​ນ​້​ໍາ​ຫນັກ​ນ​້​ໍາ​ຫນັກ​ຕ​່​ໍ​າ​ຫນາ​ແຫນ້ນ​

     -- ຄວາມສູງໂດຍລວມຂະຫນາດນ້ອຍ, ເຫມາະສໍາລັບການຈັດວາງການຕິດຕັ້ງທີ່ຫນາແຫນ້ນໃນຫຸ່ນຍົນ end effector.

  4. ຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ກັບຜົນບັງຄັບໃຊ້ຂ້າງຄຽງ

     -- ທີ່ສົມບູນແບບສໍາລັບການກົດ-fitting, ການປະຕິບັດການສຽບແລະການໂຫຼດເຄື່ອງມືເຄື່ອງຈັກກັບແຮງໂຫຼດພາຍນອກ.

  5. Built-in ວົງແມ່ເຫຼັກສໍາລັບຂະຫນາດເຈາະທັງຫມົດ

     -- ເຫມາະສົມກັບສະວິດແມ່ເຫຼັກຊຸດ M9B / M9BW ເພື່ອກວດພົບສະຖານະການເປີດ / ປິດຢ່າງເຕັມທີ່.

  6. ຂອບເຂດເຈາະທີ່ສົມບູນ: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

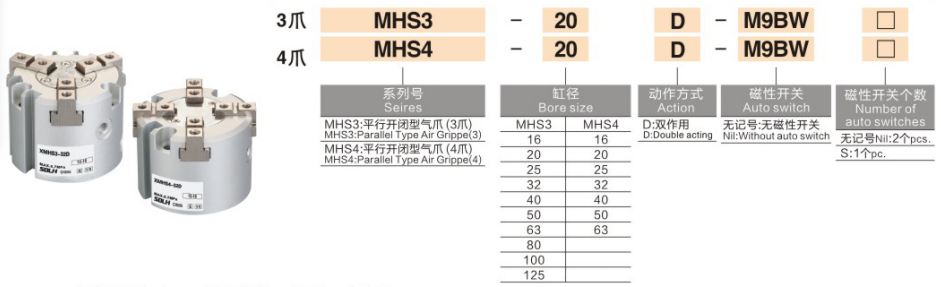

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  1. ຕົວຢ່າງຕົວແບບ: MHS3-32D-M9BW

  2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- MHS3-25D: 3-jaw, φ25, double acting, ໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

     -- MHS4-40D-2M9B: 4-jaw, φ40, double acting, ມີອຸປະກອນສະຫຼັບແມ່ເຫຼັກ M9B ຄູ່

ມາດຕະຖານເຕັກນິກທົ່ວໄປ (ຄວາມກົດດັນການທົດສອບ: 0.5MPa)

  1. ຕົວກໍານົດການທົ່ວໄປ

     -- ຊ່ວງຄວາມກົດດັນປະຕິບັດງານ: 0.15 ~ 0.6 MPa

     -- ອຸນ​ຫະ​ພູມ​ລ້ອມ​ຮອບ​: -10 ~ 60 ℃ (ບໍ່​ມີ icing ໃນ​ທໍ່​ອາ​ກາດ​)

     - ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ: 120 ຮອບຕໍ່ນາທີ

     -- Repeat Positioning ຄວາມຖືກຕ້ອງ: ±0.01 mm

     -- ການຫລໍ່ລື່ນ: ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມກັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດ

  2. Clamping Force & Single Side Stroke Table

ການປຽບທຽບການເລືອກ: MHS3 VS MHS4

ວິທີການຕິດຕັ້ງ & ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

  1. ຕົວເລືອກການຕິດຕັ້ງ

     -- ສ້ອມແຊມຜ່ານສະກູປາຍໜ້າ + ເຂັມວາງຕຳແໜ່ງດ້ານຂ້າງ, ທົ່ວໄປສຳລັບການຕິດຕັ້ງຫຸ່ນຍົນ EOAT

     -- Central ຜ່ານ bore ເຮັດໃຫ້ ejector pin ejection; ສະ​ຫນັບ​ສະ​ຫນູນ​ທັງ​ການ​ຂະ​ຫຍາຍ​ພາຍ​ໃນ​ແລະ​ການ​ຍຶດ​ພາຍ​ນອກ​

  2. ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ການໂຫຼດ ແລະ ຂົນເຄື່ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ: ແກນຍຶດ ແລະ ຊິ້ນວຽກແຜ່ນ

     -- 3C Electronics: terminals ວົງ, chip ສີ່ຫລ່ຽມ, ການຈັດການຮາດແວຂະຫນາດນ້ອຍ

     -- ອຸດສາຫະກໍາການຫຸ້ມຫໍ່: ອົງການຈັດຕັ້ງບັນຈຸຂວດ, ການຈັດຕໍາແຫນ່ງວັດສະດຸທໍ່ທໍ່ແລະກະບອກ

     -- ຂະບວນການປະກອບ & ກົດໃຫ້ພໍດີ: ການບີບລູກປືນ, ການໃສ່ແຂນ shaft, ການປະກອບ concentric

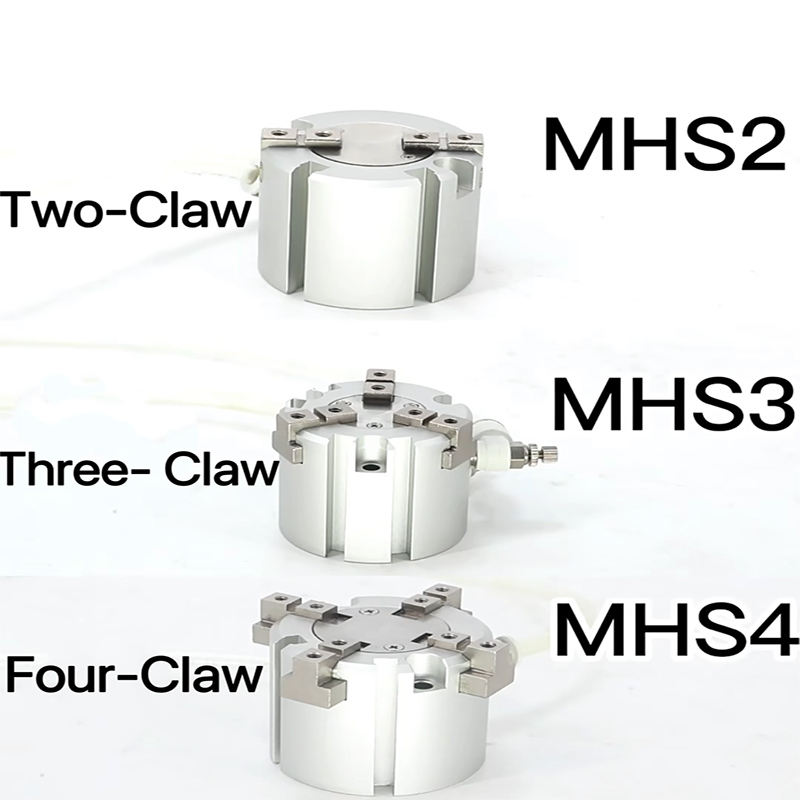

ການຈັດປະເພດຜະລິດຕະພັນຄອບຄົວ MHS ເຕັມ

     -- MHS2: ຄາງກະໄຕຂະໜານ 2 ອັນ — ສໍາລັບແຜ່ນຮາບພຽງ & ແຜ່ນແຜ່ນ

     -- MHS3: 3 ຄາງກະໄຕ concentric — ການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບອົງປະກອບວົງທັງຫມົດ

     -- MHS4: 4 ຄາງກະໄຕ orthogonal — ການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບພາກສ່ວນສີ່ຫລ່ຽມແລະສີ່ຫລ່ຽມ

     -- MHSJ3: ມີອຸປະກອນປົກຄຸມຂີ້ຝຸ່ນ - ສໍາລັບສະພາບແວດລ້ອມກອງປະຊຸມທີ່ຂີ້ຝຸ່ນ

     -- MHSH3: ຂະຫຍາຍຮູຜ່ານຂຸມ - ອຸທິດຕົນສໍາລັບການປຸງແຕ່ງຢ່າງຕໍ່ເນື່ອງໂດຍຜ່ານປະເພດ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MHS3 3-jaw ແລະ MHS4 4-jaw wedge cam self-centering hollow pneumatic grippers ສົ່ງ ±0.01mm ຕໍາແຫນ່ງ concentric ຄວາມແມ່ນຍໍາສູງທີ່ມີທາງເລືອກໃນການຕັ້ງຄ່າການສະແດງດຽວ / double ແລະສູນກາງໂດຍຜ່ານຮູ, ເຫມາະສົມກັບສະຫຼັບແມ່ເຫຼັກຊຸດ M9; MHS3 ສໍາລັບຊິ້ນສ່ວນ shaft/disc, MHS4 ສໍາລັບອົງປະກອບສີ່ຫລ່ຽມແລະສີ່ຫລ່ຽມ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໂຫຼດເຄື່ອງມືເຄື່ອງຈັກ, ເຄື່ອງຈັກອັດຕະໂນມັດ 3C ແລະຄວາມແມ່ນຍໍາຂອງສະຖານີປະກອບການກົດທີ່ເຫມາະສົມ.
