ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

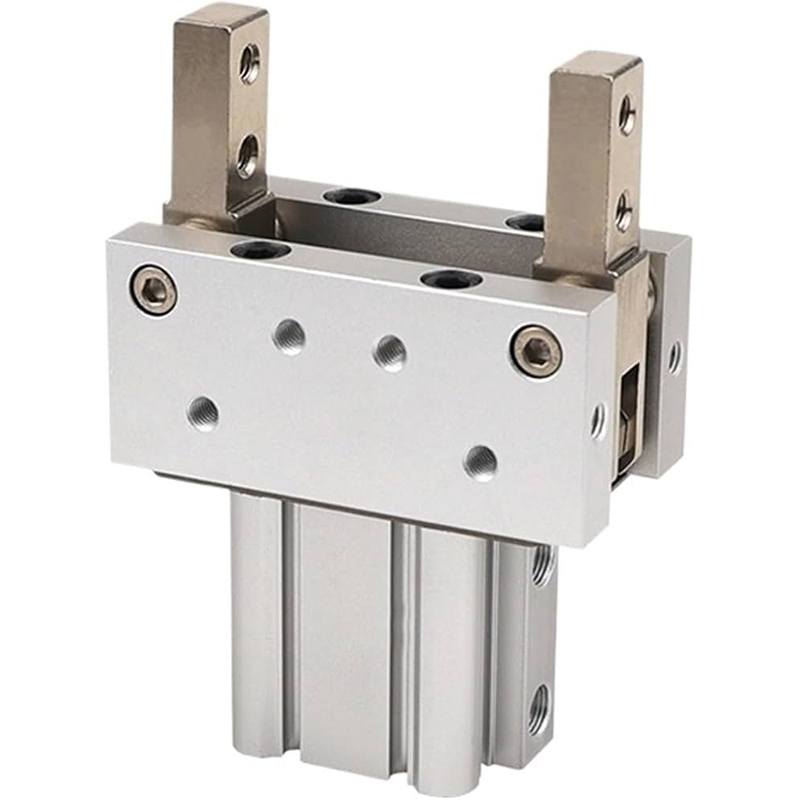

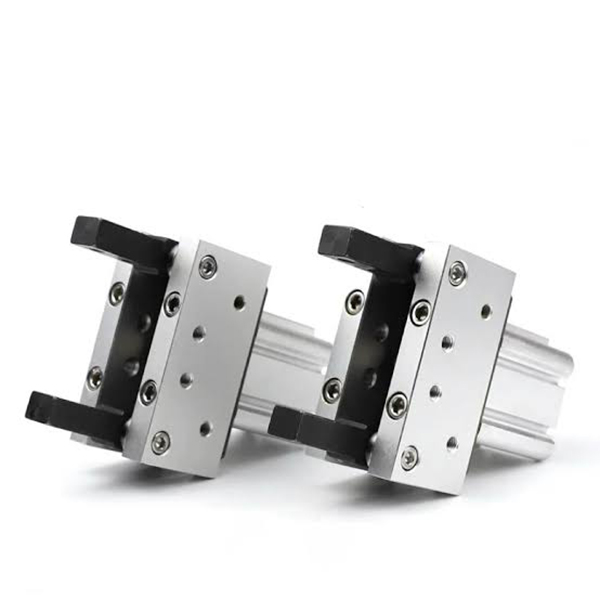

ຊຸດ SOLH MHT2 ແມ່ນສະຫຼັບ-joint ຂັບເຄື່ອນ 2-jaw pivot gripper ມຸມ. ຄຸນນະສົມບັດທີ່ໂດດເດັ່ນປະກອບມີການສະຫຼັບກົນໄກການລັອກຕົນເອງ, ຄວາມສາມາດໃນການຖືປິດພະລັງງານ, ແຮງບິດຂອງຕົວຍຶດສູງທີ່ສຸດແລະຊ່ອງຕິດຕັ້ງເຊັນເຊີສີ່ດ້ານທີ່ມີຄວາມເຄັ່ງຄັດຂອງໂຄງສ້າງສູງ.
ເຫມາະສໍາລັບການ clamping workpiece ຫນັກ, ການຂົນສົ່ງແລະການວາງຕໍາແຫນ່ງທີ່ມີຄວາມຕ້ອງການຄວາມປອດໄພຕ້ານການຫຼຸດລົງຢ່າງເຂັ້ມງວດ; Gripper ຫນັກທີ່ຕ້ອງການສໍາລັບສະຖານີອັດຕະໂນມັດທີ່ມີຄວາມສ່ຽງສູງ.
-- ຫຼັກການເຮັດວຽກ: ດຶງກະບອກສູບບວກກັບກົນໄກການບີບອັດເຊື່ອມຕໍ່ແບບສະຫຼັບ. ເມື່ອຄາງກະໄຕປິດ, ສະຫຼັບໄປຮອດຈຸດລັອກຈຸດຕາຍ. ຜົນບັງຄັບໃຊ້ Clamping ແມ່ນຂະຫຍາຍ 3 ~ 5 ເທື່ອ, ແລະ ≥80% ຜົນບັງຄັບໃຊ້ clamping ສາມາດຮັກສາໄດ້ຢ່າງຕໍ່ເນື່ອງເມື່ອການສູນເສຍຄວາມກົດດັນອາກາດ / ອາກາດຕັດສໍາລັບຄວາມປອດໄພທີ່ເຊື່ອຖືໄດ້ຂອງຕົນເອງ locking.
-- ການກໍ່ສ້າງຮ່າງກາຍ: ເຮືອນອາລູມິນຽມ anodized ແຂງສີ່ຫລ່ຽມທີ່ມີວົງແມ່ເຫຼັກໃນຕົວ. ສີ່ຮ່ອງ mounting (ເທິງ / ລຸ່ມ / ຊ້າຍ / ຂວາ) ອະນຸຍາດໃຫ້ປະກອບໂດຍກົງຂອງສະຫຼັບແມ່ເຫຼັກຊຸດ M9B / A93 ໂດຍບໍ່ມີມຸມຕາຍສໍາລັບການວາງເຊັນເຊີ.
-- ປະເພດການດໍາເນີນງານ: ການສະແດງສອງຄັ້ງ (ສະບັບມາດຕະຖານ D / DZ ປັບປຸງສະບັບນ້ໍາຫນັກເບົາ). Jaws lock ຢູ່ຕໍາແຫນ່ງປິດ; cylinder thrust ປັບຄາງກະໄຕສໍາລັບການເປີດການປະຕິບັດ.
-- ຂໍ້ມູນຈໍາເພາະຂອງວັດສະດຸ: ກະບອກອາລູມິນຽມ oxidation ແຂງ, ຄາງກະໄຕເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ການປະກອບການເຊື່ອມຕໍ່ທົນທານຕໍ່ພັຍ. ຄວາມເຂັ້ມງວດສູງ, ຊີວິດການບໍລິການຍາວແລະການບໍາລຸງຮັກສາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ.
-- ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ: ຮູຍຶດຕິດຫຼາຍທໍ່ຮອງຮັບການຕິດຕັ້ງຕາມແກນ, ຕາມລວງຍາວ ແລະແນວນອນ, ເຫມາະສໍາລັບການຈັດວາງອຸປະກອນທີ່ແຄບ.

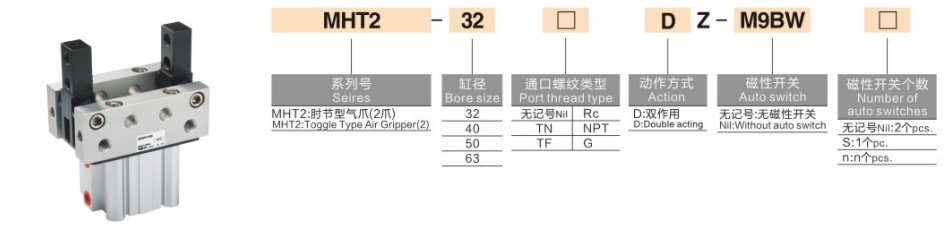

1. ຕົວຢ່າງ: MHT2-50DZ-M9BW
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມ |
| MHT2 |
ລະຫັດຊຸດ |
ສະຫຼັບຕົວຈັບມຸມລັອກແບບຮ່ວມກັນ |
|
50 |
ຂະໜາດເຈາະ (ມມ) |
32/40/50/63 |
| D / DZ |
ຮຸ່ນ |
D = ການສະແດງສອງເທົ່າມາດຕະຖານ / DZ = ອັບເດດຕົວແປທີ່ມີນ້ຳໜັກເບົາ / ຊ່ອງເຊັນເຊີສີ່ດ້ານ |
| -M9BW |
ທາງເລືອກສະຫຼັບແມ່ເຫຼັກ |
ທາງເລືອກ, ການກໍ່ສ້າງໃນວົງແມ່ເຫຼັກກະກຽມ |
2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
-- MHT2-32D：Bore 32, double acting standard base model ໂດຍບໍ່ມີການປ່ຽນ
-- MHT2-63DZ-M9B：Bore 63, ປັບປຸງປະເພດ DZ ນ້ຳໜັກເບົາ, ມີຊ່ອງເຊັນເຊີສີ່ດ້ານ, ຕິດຕັ້ງດ້ວຍສະວິດແມ່ເຫຼັກ M9B.
|
ລາຍການພາລາມິເຕີ |
MHT2-32 |
MHT2-40 |
MHT2-50 |
MHT2-63 |
| ເຈາະ (ມມ) |
32 |
40 |
50 |
63 |
| Clamping Torque (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| ຊ່ວງສະວີງຄາງກະໄຕ |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| ຄວາມກົດດັນປະຕິບັດງານ (MPa) |
0.1 ~ 0.6 (ແນະນຳ: 0.4~0.5) |
|
|
|
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-10 ~ +60 ℃ (0 ~ + 60 ℃ເມື່ອຕິດຕັ້ງກັບສະວິດແມ່ເຫຼັກ) |
|
|
|
| ການລະບາຍນ້ໍາ |
ການລະບາຍນ້ຳມັນດ້ວຍຕົນເອງ |
|
|
|
| ນ້ຳໜັກສຸດທິ (g) |
640 |
1070 |
1900 |
3200 |
| Air Port Thread |
Rc1/8 |
Rc1/4 |
Rc3/8 |
Rc3/8 |
1. ປະສິດທິພາບປ້ອງກັນການຫຼຸດລົງຂອງຕົນເອງ locking
-- ສະຫຼັບການອອກແບບການລັອກຈຸດຕາຍຍັງຄົງຮັກສາແຮງຍຶດ ≥80% ຫຼັງຈາກການຕັດການສະຫນອງອາກາດຫຼືການສູນເສຍຄວາມກົດດັນ. ກໍາຈັດຄວາມສ່ຽງຕໍ່ການລົ້ມລົງຂອງຊິ້ນວຽກຢ່າງມີປະສິດທິພາບສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດທີ່ມີຄວາມປອດໄພສູງ.
2. Ultra-high torque clamping ສໍາລັບວຽກງານຫນັກ
-- ແຮງບິດສູງສຸດເຖິງ 106N·m ສໍາລັບຮູບແບບφ63, ສາມາດຈັບໄດ້ 5 ~ 50kg workpieces ຫນັກ, ໄກເກີນ grippers ຂະຫນານທີ່ມີຂະຫນາດເຈາະທຽບເທົ່າ.
3. 360° ຮູບແບບເຊັນເຊີທີ່ມີຄວາມຍືດຫຍຸ່ນ
-- ບໍ່ມີທາງລົດໄຟຄູ່ມືປະສົມປະສານຢູ່ໃນຮ່າງກາຍຕົ້ນຕໍ; ສະວິດແມ່ເຫຼັກສາມາດຕິດຢູ່ໃນສີ່ດ້ານເພື່ອຮັບຮູ້ການຊອກຄົ້ນຫາຕໍາແຫນ່ງທຸກທິດທາງ, ທີ່ສົມບູນແບບສໍາລັບຢູ່ຕາມໂກນການຕິດຕັ້ງແຄບ.
4. ຄວາມເຂັ້ມງວດສູງ & ຂະຫຍາຍຊີວິດການບໍລິການ
-- ຄາງກະໄຕເຫຼັກໂລຫະປະສົມແລະການເຊື່ອມຕໍ່ທີ່ທົນທານຕໍ່ການສວມໃສ່ສະຫນັບສະຫນູນຫຼາຍກວ່າ 5 ລ້ານຮອບວຽນທີ່ຫມັ້ນຄົງ, ປັບຕົວເຂົ້າກັບການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຂອງຄວາມຖີ່ສູງຂອງການໂຫຼດຫນັກ.
1. ແບບຟອມການຕິດຕັ້ງ
-- ການຕິດຕັ້ງຕາມແກນ: ການຊຸກຍູ້ຕາມແນວນອນແລະດຶງສໍາລັບການປະກອບການຍົກຍ້າຍວັດສະດຸເສັ້ນ
-- ການຕິດຕັ້ງຕາມລວງຍາວ: ຂຶ້ນແລະລົງສະຖານີການໂຫຼດ / unloading
-- ການຕິດຕັ້ງດ້ານຂ້າງ: ການຍຶດເອົາດ້ານຂ້າງສໍາລັບສະຖານີພື້ນທີ່ຈໍາກັດ
2. ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ
-- ອົງປະກອບຂອງລົດຍົນ: ຝາອັດປາກຂຸມເຄື່ອງຈັກ, ການປົກຫຸ້ມຂອງກ່ອງເກຍ, ທໍ່ລໍ້
-- ອັດຕະໂນມັດເຄື່ອງມືເຄື່ອງຈັກ: ການຫລໍ່ຫນັກ, ຊິ້ນສ່ວນ forged ແລະການຈັດການ mold
-- ການຂົນສົ່ງການຂົນສົ່ງ: pallets ໂລຫະ, ກ່ອງແລະ barrel ການຂົນສົ່ງວັດສະດຸ
-- ສະຖານີຕໍາແໜ່ງຄວາມປອດໄພ: ສະຖານີຕ້ານການລຸດລົງເທິງຫົວ, ອຸປະກອນຍຶດຕິດຄວາມປອດໄພສໍາລັບອຸປະກອນກົດ
|
ລາຍການປຽບທຽບ |
MHT2 ສະຫຼັບ Gripper ລັອກຕົນເອງ |
MHZL2 Long Stroke Parallel Gripper |
MHL2 Wide Opening Parallel Gripper |
| ຄວາມເຂັ້ມແຂງຫຼັກ |
ການຖືໄຟປິດ, ແຮງບິດສູງທີ່ສຸດສໍາລັບການໂຫຼດຫນັກ |
ຄວາມໄວສູງ, ຄວາມແມ່ນຍໍາສູງ, ການໂຫຼດແສງສະຫວ່າງ |
ເສັ້ນເລືອດຕັນໃນເປີດກ້ວາງ, ຄວາມສາມາດໃນການໂຫຼດຂະຫນາດກາງ |
| Clamping Force ແຫຼ່ງ |
ສະຫຼັບການຂະຫຍາຍຜົນບັງຄັບໃຊ້ການເຊື່ອມໂຍງດ້ວຍການລັອກກົນຈັກ |
ແຮງດັນກະບອກສູບໂດຍກົງ |
ແຮງດັນກະບອກສູບໂດຍກົງ |
| ການຮັກສາການສູນເສຍພະລັງງານ |
✅ ຍຶດຕິດໄດ້ຍາວນານ |
❌ ປ່ອຍອອກທັນທີໂດຍບໍ່ມີຄວາມກົດດັນອາກາດ |
❌ ປ່ອຍອອກທັນທີໂດຍບໍ່ມີຄວາມກົດດັນອາກາດ |
| ຊ່ວງເຈາະ |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| ການໂຫຼດທີ່ເຫມາະສົມ |
5 ~ 50kg workpieces ຫນັກ |
0.5 ~ 5kg ໂຫຼດແສງສະຫວ່າງ |
1 ~ 10kg ການໂຫຼດຂະຫນາດກາງ |
| ລະດັບຄ່າໃຊ້ຈ່າຍ |
ປານກາງ-ສູງ (ສະເພາະວຽກໜັກ) |
ຕ່ຳ (ຈຸດປະສົງທົ່ວໄປ) |
ຂະຫນາດກາງ (ຕົວແປແບບຍາວ) |
| ສະຖານະການທີ່ດີທີ່ສຸດ |
ພາກສ່ວນຫນັກ, ຄວາມປອດໄພສູງຄວາມຕ້ອງການຕ້ານການຫຼຸດລົງ |
ນ້ຳໜັກເບົາ, ຂີ່ລົດຖີບທີ່ມີຄວາມຖີ່ສູງ |
ຄວາມຕ້ອງການເປີດຂະຫນາດໃຫຍ່ສໍາລັບພາກສ່ວນຂະຫນາດກາງ |
1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece
-- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. ຈອງຂັ້ນຕ່ໍາ 30% ຂອບຄວາມປອດໄພການໂຫຼດ.
2. ການຢັ້ງຢືນມຸມ swing
-- ມຸມເປີດສູງສຸດ: MHT2-32 ເຖິງ 28°, MHT2-63 ຈໍາກັດທີ່ 23°. ຢືນຢັນການເກັບກູ້ພຽງພໍສໍາລັບຂະຫນາດ workpiece ເປົ້າຫມາຍ.
3. ການຈັບຄູ່ການຕັ້ງຄ່າ
-- ຄວາມຕ້ອງການຕໍາແໜ່ງຕໍາແໜ່ງ: ເລືອກ DZ ລຸ້ນນໍ້າໜັກເບົາ + ສະວິດແມ່ເຫຼັກ M9B ສໍາລັບການຕິດຕັ້ງເຊັນເຊີສີ່ດ້ານ
-- ການຈັດການດ້ານເທິງດ້ານຄວາມປອດໄພສູງ: ບູລິມະສິດ MHT2 ສໍາລັບຄຸນສົມບັດການປິດໄຟດ້ວຍຕົນເອງທີ່ເປັນເອກະລັກ
SOLH MHT2 toggle joint self-locking pneumatic gripper adopts dead-point linkage force amplification structure with power-off anti-drop clamping capability, four-side magnetic switch mounting and high alloy rigidity, available in D / DZ variants, ເຫມາະສໍາລັບຄວາມປອດໄພຂອງຫນັກແຫນ້ນສໍາລັບພາກສ່ວນລົດຍົນ, ເຄື່ອງຫລໍ່ແລະ overheading ເຄື່ອງຈັກໃນການໂຫຼດຫນັກ.
