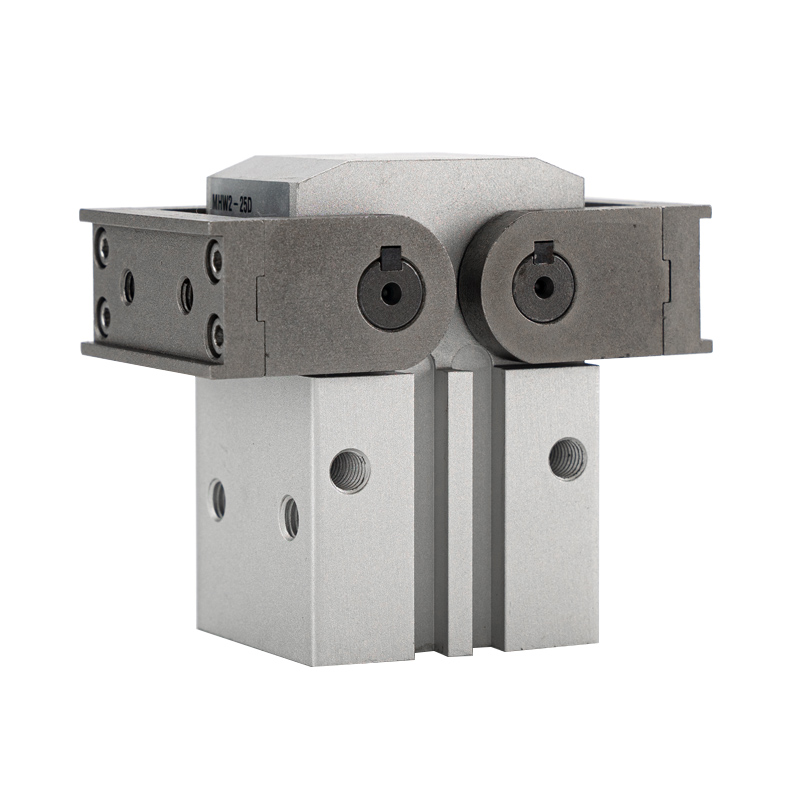

MHW2 Series 180° Angular Type Gripper

SOLH MHW2 rack-and-pinion 180° swing pneumatic gripper ແມ່ນສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຮູບແບບ SMC ທຽບເທົ່າ. ໄດເກຍ rack & pinion ຊ່ວຍໃຫ້ແກວ່ງຄາງກະໄຕ synchronous symmetrical, ແຕ່ລະຄາງກະໄຕ rotates ໄດ້ເຖິງ 90° ສໍາລັບການເປີດທັງຫມົດ 180°, ມີຄວາມຜິດພາດ synchronization ≤0.1° ເພື່ອຮັບປະກັນການຍຶດຖືທີ່ສົມດູນແລະປ້ອງກັນບໍ່ໃຫ້ workpiece slipping. ຂະຫນາດເຈາະຢູ່ລະຫວ່າງ 20 ຫາ 50 ມມໃນການຕັ້ງຄ່າສອງເທົ່າທີ່ບໍລິສຸດ. ຄາງກະໄຕຢືນຢູ່ຕາມລວງຂວາງກັບຮ່າງກາຍໃນເວລາເປີດເຕັມ, ຫຼຸດຜ່ອນພື້ນທີ່ຫວ່າງ ແລະ ອໍານວຍຄວາມສະດວກໃນການຫຼີກລ່ຽງກົນຈັກ ແລະ ການພິກຊິ້ນວຽກ. ຮ່າງກາຍອະລູມິນຽມສີ່ຫຼ່ຽມມົນທົນທີ່ແຂງ anodized ມີຮ່ອງເຊັນເຊີສີ່ດ້ານສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກທີ່ບໍ່ຈໍາກັດ. ການປະທັບຕາປ້ອງກັນຂີ້ຝຸ່ນທີ່ດີທີ່ສຸດສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ມີວົງຈອນຍາວໃນກອງປະຊຸມທີ່ມີຂີ້ຝຸ່ນ. ເມື່ອປຽບທຽບກັບ cam-driven MHY2, MHW2 ສະຫນອງຄວາມສາມາດໃນການໂຫຼດທີ່ສູງຂຶ້ນແລະ synchronization ທີ່ດີກວ່າ; ບໍ່ຄືກັບການສະຫຼັບ MHT2, ມັນບໍ່ມີການປິດການລັອກດ້ວຍຕົນເອງແຕ່ໃຫ້ມຸມແກວ່ງທີ່ໃຫຍ່ກວ່າ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການ flipping ແລະຈັດການ workpieces ຂະຫນາດກາງໂຫຼດ (1 ~ 20kg), cartons, ພາກສ່ວນພາດສະຕິກຂະຫນາດໃຫຍ່ແລະການໂຫຼດ / unloading ໃນສະຖານີອັດຕະໂນມັດຈໍາກັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

MHW2 Series 180° Rack & Pinion Swing Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH MHW2 ແມ່ນ rack & pinion ຂັບເຄື່ອນ 2-jaw swing gripper ມີມຸມເປີດທັງຫມົດ 180 °. ຄວາມເຂັ້ມແຂງຫຼັກ: ການເຄື່ອນໄຫວ synchronous ເກຍທີ່ຊັດເຈນ, ມຸມ swing ກວ້າງ 180°, ພື້ນທີ່ປະຫຍັດພື້ນທີ່, ຊ່ອງໃສ່ເຊັນເຊີສີ່ດ້ານແລະການກໍ່ສ້າງທົນທານປ້ອງກັນຝຸ່ນ. ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການ flipping workpiece, ການໂຫຼດ / unloading, ຈັບພາກສ່ວນຂະຫນາດໃຫຍ່ແລະສະຖານີຊ່ອງຈໍາກັດ, ແລະກາຍເປັນທາງເລືອກຕົ້ນຕໍສໍາລັບຄໍາຮ້ອງສະຫມັກ swing gripper ມຸມຂະຫນາດໃຫຍ່.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

-- ຫຼັກການການເຮັດວຽກ: ກະບອກສູບຍູ້ rack ເພື່ອຂັບ pinion ສໍາລັບການຫມຸນ synchronous; ຄາງກະໄຕສອງຂ້າງແກວ່ງສົມມາ. Gear meshing ຮັບປະກັນການ synchronization ທີ່ດີເລີດ, ຜົນບັງຄັບໃຊ້ clamping ເປັນເອກະພາບໂດຍບໍ່ມີການ deviation ຊົດເຊີຍ.

-- ລັກສະນະການແກວ່ງ: ຄາງກະໄຕແຕ່ລະຫມຸນໄດ້ເຖິງ 90 °, ທັງຫມົດເປີດສອງຝ່າຍ 180 °. ຄາງກະໄຕເປີດຢ່າງເຕັມສ່ວນຢືນຢູ່ຕາມລວງຂວາງກັບຮ່າງກາຍກະບອກ, ຄອບຄອງພື້ນທີ່ການຄາດຄະເນຕໍາ່ສຸດທີ່, ເຫມາະສໍາລັບການຈັດການວັດສະດຸທີ່ຮຽກຮ້ອງໃຫ້ມີການຫຼີກເວັ້ນກົນຈັກ.

-- ໂຄງຮ່າງຮ່າງກາຍ: ເຮືອນອາລູມິນຽມແຂງສີ່ຫຼ່ຽມທີ່ມີວົງແມ່ເຫຼັກໃນຕົວ. ຮ່ອງເຊັນເຊີສີ່ດ້ານ (ເທິງ/ລຸ່ມ/ຊ້າຍ/ຂວາ) ຮອງຮັບການຕົບແຕ່ງໂດຍກົງຂອງສະວິດແມ່ເຫຼັກ M9B/A93, ການຈັດການເຊັນເຊີທີ່ບໍ່ຈໍາກັດ.

-- ວັດສະດຸ & ການປົກປ້ອງ: ກະບອກ oxidation ແຂງ, ຄາງກະໄຕເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະໂຄງສ້າງປະທັບຕາກັນຝຸ່ນ. ການເກັບກູ້ແຄບປ້ອງກັນການບຸກລຸກຂອງຕ່າງປະເທດ, ການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂກອງປະຊຸມຂີ້ຝຸ່ນແລະການຂະຫຍາຍຊີວິດການບໍລິການ.

-- ຮູບແບບການເຮັດວຽກ: Double acting (D). ແຮງດັນກະບອກສູບສອງທິດທາງເຮັດໃຫ້ການຫມຸນເກຍໄປໜ້າ/ປີ້ນເພື່ອຮັບຮູ້ການເປີດ ແລະປິດຄາງກະໄຕ.

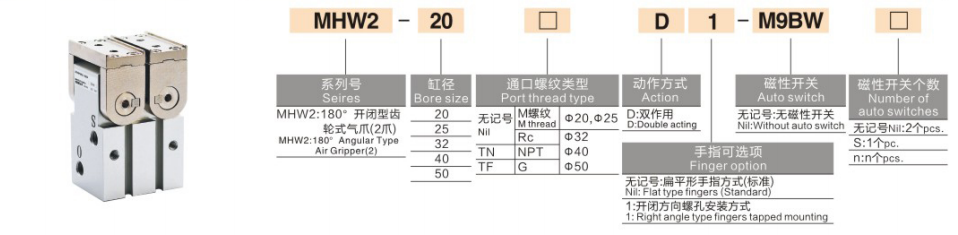

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: MHW2-32D-M9BW

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
MHW2	ລະຫັດຊຸດ	180° rack & pinion swing pneumatic gripper
32	ຂະໜາດເຈາະ (ມມ)	20/25/32/40/50
D	ຮູບແບບການດໍາເນີນການ	D = ມາດຕະຖານສອງການສະແດງ
-M9BW	ທາງເລືອກສະຫຼັບແມ່ເຫຼັກ	ທາງເລືອກ, ຈັບຄູ່ກັບວົງແມ່ເຫຼັກໃນຕົວ

2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

-- MHW2-25D：Bore 25, ຮູບແບບພື້ນຖານທີ່ສະແດງສອງເທົ່າໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

-- MHW2-40D-M9B：Bore 40, double acting ພ້ອມດ້ວຍສະວິດແມ່ເຫຼັກ M9B

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (0.5MPa ຄວາມກົດດັນການສະຫນອງ)

ລາຍການພາລາມິເຕີ	MHW2-20	MHW2-25	MHW2-32	MHW2-40	MHW2-50
ເຈາະ (ມມ)	20	25	32	40	50
Clamping Torque (N・m)	0.30	0.73	1.61	3.70	8.27
ມຸມ Swing ຄາງກະໄຕດຽວ	90°	90°	90°	90°	90°
ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ	0.1 ~ 0.6MPa (ແນະນໍາ: 0.4 ~ 0.5MPa)
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ +60 ℃ (0 ~ + 60 ℃ເມື່ອເຫມາະກັບສະວິດແມ່ເຫຼັກ)
ການລະບາຍນ້ໍາ	ການລະບາຍນ້ຳມັນດ້ວຍຕົນເອງ
ນ້ຳໜັກສຸດທິ (g)	300	510	905	2135	5100
Air Port Thread	Rc1/8	Rc1/8	Rc1/8	Rc1/4	Rc1/4
ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ (cpm)	60	60	30	30	30

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

1. ມຸມແກວ່ງກວ້າງສຸດ 180° ແລະ ການນຳໃຊ້ພື້ນທີ່ດີເລີດ

-- ຄາງກະໄຕຕັ້ງຢູ່ໃນແນວຕັ້ງກັບຮ່າງກາຍໃນເວລາເປີດເຕັມ, ພຽງແຕ່ຄອບຄອງພື້ນທີ່ຄາດຄະເນຂອງກະບອກສູບ, ເຫມາະສໍາລັບສະຖານີແຄບແລະຂະບວນການທີ່ຮຽກຮ້ອງໃຫ້ມີການຫລີກລ່ຽງ workpiece ແລະ flipping ການເຄື່ອນໄຫວ.

2. ລະບົບສາຍສົ່ງ synchronous ຄວາມແມ່ນຍໍາສູງ

-- ໄດ rack & pinion ຕາຫນ່າງ, ຄວາມຜິດພາດ synchronous ≤0.1°, clamping symmetrical ດຸ່ນດ່ຽງ, ປະສິດທິພາບປ້ອງກັນການ slipping workpiece ທີ່ເກີດຈາກຜົນບັງຄັບໃຊ້ unilateral.

3. 360° ຮູບແບບເຊັນເຊີທີ່ມີຄວາມຍືດຫຍຸ່ນ

-- ສະວິດແມ່ເຫຼັກສາມາດຕິດຕັ້ງຢູ່ໃນສີ່ດ້ານຂອງຮ່າງກາຍເພື່ອບັນລຸການຕິດຕາມກວດກາຕໍາແຫນ່ງທຸກທິດທາງ, ການຕິດຕັ້ງສະດວກແລະຄະນະກໍາມະສໍາລັບການປະຖົມນິເທດ mounting ໃດ.

4. ໂຄງສ້າງປ້ອງກັນຂີ້ຝຸ່ນສໍາລັບສະພາບແວດລ້ອມ harsh

-- ການປະທັບຕາທີ່ດີທີ່ສຸດແລະຊ່ອງຫວ່າງພາຍໃນຂະຫນາດນ້ອຍຕັນ ingress ຂີ້ຝຸ່ນ; ຊີວິດການບໍລິການກົນຈັກ≥5ລ້ານຮອບ, ຄວາມຫມັ້ນຄົງສໍາລັບໄລຍະຍາວຂອງວົງຈອນອັດຕະໂນມັດສາຍການຜະລິດ.

ຮູບແບບການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາປົກກະຕິ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- ການຕິດຕັ້ງຕາມລວງນອນ: ການຍຶດອອກຕາມລວງນອນສໍາລັບການຕິດຕັ້ງສາຍການໂຫຼດແລະ unloading

-- ການຕິດຕັ້ງແນວຕັ້ງຕາມລວງຍາວ: ການຍົກແນວຕັ້ງສໍາລັບສະຖານີ flipping workpiece

-- ການຕິດຕັ້ງດ້ານຂ້າງ: ການຍຶດດ້ານຂ້າງສໍາລັບພື້ນທີ່ອຸປະກອນແຄບ

2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

-- ເຄື່ອງເອເລັກໂທຣນິກ ແລະ ເຄື່ອງໃຊ້ໃນເຮືອນ: ການຍຶດ ແລະ ພິກຕົວເຮືອນ, ແຜງ ແລະ ອົງປະກອບຂະໜາດໃຫຍ່.

-- ຊິ້ນສ່ວນລົດຍົນ: ການຂົນສົ່ງເຮືອນໂຄມໄຟ, ການຕັດພາຍໃນແລະການຫລໍ່ຂະຫນາດນ້ອຍ

-- ການຂົນສົ່ງ & ການຫຸ້ມຫໍ່: ກ່ອງບັນຈຸ, pallets ແລະວັດສະດຸ barreled

-- ເຄື່ອງຈັກແລະເຄື່ອງພິມອັດຕະໂນມັດ: ເລືອກເອົາເຄື່ອງເຮັດຂະຫນາດໃຫຍ່ຈາກເຄື່ອງມືເຄື່ອງຈັກແລະເຄື່ອງແມ່ພິມ

ການປຽບທຽບການເລືອກ: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

ລາຍການປຽບທຽບ	MHW2 Gear 180° Swing Gripper	MHY2 Cam 180° Swing Gripper	MHT2 ສະຫຼັບ Gripper ລັອກຕົນເອງ
ຄຸນສົມບັດຫຼັກ	ມຸມ swing ກວ້າງ, synchronization ສູງ, ປະຫຍັດພື້ນທີ່	ຂະໜາດນ້ອຍກະທັດຮັດ, ຄຸ້ມຄ່າສຳລັບເຈາະຂະໜາດນ້ອຍ	ການຖືໄຟປິດ, ແຮງບິດສູງທີ່ສຸດສໍາລັບການໂຫຼດຫນັກ
ກົນໄກການຂັບລົດ	Rack & Pinion Gear	ການເຊື່ອມຕໍ່ Cam	ສະຫຼັບການເຊື່ອມຕໍ່ຮ່ວມ
ມຸມ Swing ທັງຫມົດ	ສອງຂ້າງ 180° (90° ຕໍ່ຄາງກະໄຕ)	ສອງຂ້າງ 180° (90° ຕໍ່ຄາງກະໄຕ)	ປະມານ. ເລື່ອນ 30°
ການສູນເສຍພະລັງງານ Lock ຕົນເອງ	❌ບໍ່ມີຟັງຊັນລັອກ	❌ບໍ່ມີຟັງຊັນລັອກ	✅ ຮັກສາການຍຶດລັອກດ້ວຍກົນຈັກ
ການຄຸ້ມຄອງເຈາະ	φ20 ~ 50	φ10 ~ 25	φ32 ~ 63
ການໂຫຼດທີ່ເຫມາະສົມ	1 ~ 20kg ການໂຫຼດຂະຫນາດກາງ	0.5 ~ 5kg ໂຫຼດແສງສະຫວ່າງ	5 ~ 50kg ການໂຫຼດຫນັກ
ລະດັບຄ່າໃຊ້ຈ່າຍ	ຂະຫນາດກາງ, ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍທີ່ດີ	ຕ່ໍາ, ຕ້ອງການສໍາລັບການເຈາະຂະຫນາດນ້ອຍ	ຂະຫນາດກາງ, ສູງ, ອຸທິດຕົນແບບຈໍາລອງຫນັກ
ຄໍາຮ້ອງສະຫມັກທີ່ດີທີ່ສຸດ	ການໂຫຼດຂະຫນາດກາງ, ມຸມ swing ຂະຫນາດໃຫຍ່, ພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດ	ການໂຫຼດແສງສະຫວ່າງຂະຫນາດນ້ອຍ, ໂຄງການທີ່ລະອຽດອ່ອນງົບປະມານ	ຊິ້ນວຽກຫນັກທີ່ມີຄວາມຕ້ອງການຄວາມປອດໄພຕ້ານການລຸດລົງຢ່າງເຂັ້ມງວດ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece

-- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. ສະຫງວນ ≥30% ຂອບຄວາມປອດໄພການໂຫຼດ.

2. ການຢັ້ງຢືນມຸມ swing

-- ມຸມແກວ່ງຄາງກະໄຕດ່ຽວມາດຕະຖານ 90°, ມຸມເປີດທັງໝົດ 180°. ຢືນຢັນການເກັບກູ້ພຽງພໍເພື່ອຮອງຮັບຂະຫນາດ workpiece ແລະການເດີນທາງຫຼີກເວັ້ນ.

3. ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ຕໍາແໜ່ງສັນຍານຕໍາແໜ່ງ: ໃຊ້ຊ່ອງສຽບສີ່ດ້ານທີ່ມີສະວິດແມ່ເຫຼັກຊຸດ M9B ສໍາລັບຮູບແບບທີ່ຍືດຫຍຸ່ນໂດຍບໍ່ຄໍານຶງເຖິງທິດທາງການຕິດຕັ້ງ.

-- ສະພາບແວດລ້ອມກອງປະຊຸມທີ່ມີຂີ້ຝຸ່ນ: ບູລິມະສິດ MHW2 ເນື່ອງຈາກໂຄງສ້າງການປະທັບຕາທີ່ທົນທານຕໍ່ຝຸ່ນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MHW2 rack & pinion 180° swing pneumatic gripper adopts gear synchronous transmission with four-side magnetic switch installation and dust-proof sealing, supporting medium load flipping workpiece and material handle; Gripper swing ປະຫຍັດພື້ນທີ່ທີ່ເຫມາະສົມສໍາລັບການຫຸ້ມຫໍ່, ລົດຍົນແລະອັດຕະໂນມັດທົ່ວໄປສະຖານີອາວະກາດ confined.
