MHY2 Series 180° Angular Style Gripper: ແບບ Cam

SOLH MHY2 cam-driven 180° wide swing pneumatic gripper ແມ່ນສາມາດແລກປ່ຽນຢ່າງເຕັມສ່ວນກັບຮູບແບບ SMC ທຽບເທົ່າ. ມັນຮັບຮອງເອົາລະບົບສາຍສົ່ງ cam ແທນທີ່ຈະເປັນກົນໄກຂອງເກຍ, ບັນລຸມຸມເປີດສູງສຸດ 180° ດ້ວຍຕໍາແຫນ່ງປິດ -3° ເພື່ອປ້ອງກັນການວ່າງວຽກ. ຂະຫນາດເຈາະກວມເອົາ 10/16/20/25 ມມ, ການສະແດງສອງເທົ່າໂດຍບໍ່ມີຕົວແປ NO / NC, ແລະຄວາມແມ່ນຍໍາຂອງຕໍາແຫນ່ງຊ້ໍາກັນເຖິງ ± 0.02 ມມ. ການກໍ່ສ້າງການເກັບກູ້ແຄບທີ່ເພີ່ມປະສິດທິພາບເພີ່ມຄວາມຕ້ານທານກັບຝຸ່ນ. ມີຮ່ອງເຊັນເຊີສີ່ດ້ານ, ແລະການຕິດຕັ້ງຜ່ານຮູແມ່ນທາງເລືອກ. ແຫວນແມ່ເຫຼັກໃນຕົວເຮັດວຽກກັບສະວິດ Reed ຊຸດ M9 ເພື່ອສົ່ງສັນຍານຕອບຮັບເປີດ / ປິດໄປຫາ PLC. ເນື່ອງຈາກການສົ່ງຜ່ານ lever, ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງຢ່າງຫຼວງຫຼາຍດ້ວຍການຂະຫຍາຍຄາງກະໄຕ overhang; ການຢືນຢັນແຮງບິດແມ່ນຈໍາເປັນໃນລະຫວ່າງການເລືອກ, ແລະຄວາມຍາວຂອງແຂນຖືກແນະນໍາພາຍໃນ 35 ມມ. ເໝາະສຳລັບເລືອກ ແລະ ພິກຊິ້ນວຽກທໍ່ຂະໜາດໃຫຍ່ ແລະ ເສັ້ນຜ່າກາງທີ່ບໍ່ສະໝໍ່າສະເໝີຢູ່ທີ່ຕົວກະຕຸ້ນທ້າຍຫຸ່ນຍົນຂະໜາດນ້ອຍ. Gripper ແກວ່ງເກຍ MHW2 ແມ່ນແນະນໍາໃຫ້ຖ້າການຖືປິດພະລັງງານຫຼືເຈາະທີ່ມີນ້ໍາຫນັກຫຼາຍ; Gripper ຂະຫນານ MHZ2 ແມ່ນເປັນທີ່ມັກສໍາລັບການຍຶດເສັ້ນຊື່ຢູ່ກາງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

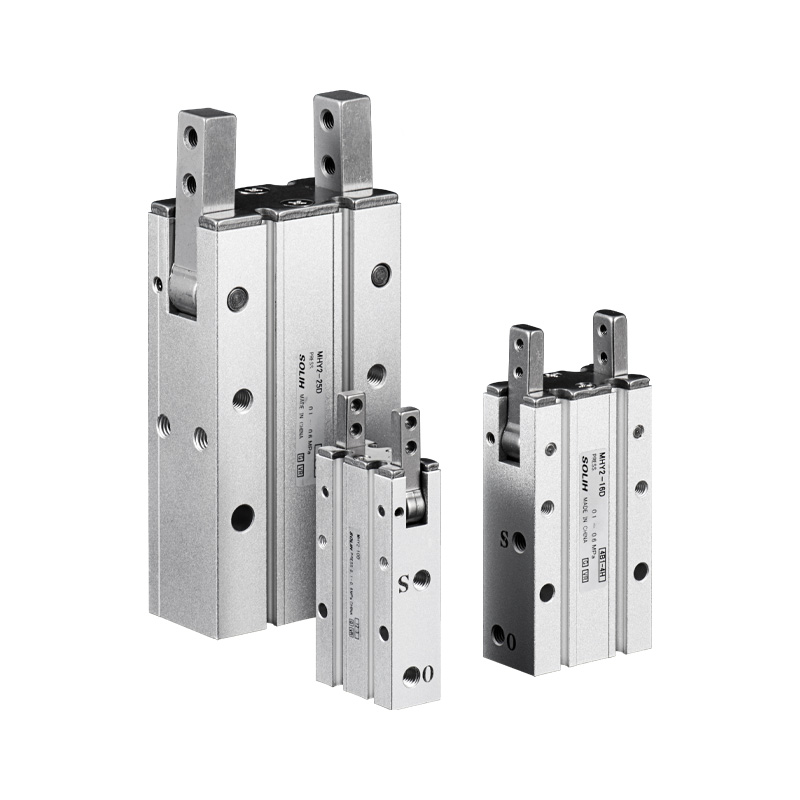

MHY2 Series 180° Cam-Driven Swing Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH MHY2 ແມ່ນມາດຕະຖານ 180° wide cam-driven 2-jaw pneumatic gripper. ຂໍ້ໄດ້ປຽບຫຼັກ: ມຸມເປີດຂະຫນາດໃຫຍ່ທີ່ສຸດ, ໂຄງປະກອບການກະທັດຮັດນ້ໍາຫນັກເບົາ, ໂຄງສ້າງຕ້ານຝຸ່ນແລະການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. ເໝາະສຳລັບການຈັດການຊິ້ນວຽກຮອບ ແລະ ບໍ່ສະໝໍ່າສະເໝີ, ການໂຫຼດ/ການໂຫຼດອັດຕະໂນມັດ, ພິກ ແລະຈັດຮຽງ. ເສັ້ນທາງການເຄື່ອນໄຫວແບບງ່າຍດາຍຊ່ວຍໃຫ້ເລືອກ ແລະ ປົດປ່ອຍແບບກົງໄປກົງມາໂດຍບໍ່ມີການເຄື່ອນໄຫວກົນຈັກທີ່ຊັບຊ້ອນ.

ໂຄງສ້າງຫຼັກ ແລະຫຼັກການປະຕິບັດການ

-- ລະບົບສາຍສົ່ງ: ກົນໄກ Cam (ບໍ່ແມ່ນເກຍ & rack). ລູກສູບສອງຕົວຍູ້ການປະກອບລູກປືນເພື່ອຂັບຄາງກະໄຕສອງຢ່າງພ້ອມກັນ. ມຸມເປີດສູງສຸດ 180°, ຕໍາແໜ່ງປິດ -3° ເພື່ອຕ້ານການວ່າງ. swing synchronized ກ້ຽງໂດຍບໍ່ມີການ deflection ຄາງກະໄຕ.

-- ການກໍ່ສ້າງ: ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມ, ຄາງກະໄຕສະແຕນເລດເປັນມາດຕະຖານ, ວົງແມ່ເຫຼັກກໍ່ສ້າງໃນ, ສີ່ດ້ານສະຫຼັບຍຶດແມ່ເຫຼັກ. ຮູສຽບມີຢູ່ດ້ານລຸ່ມ ແລະດ້ານຂ້າງ. ການອອກແບບການເກັບກູ້ແຄບປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນແລະສິ່ງເສດເຫຼືອເຂົ້າໄປໃນກົນໄກພາຍໃນ.

-- ຮູບແບບການເຮັດວຽກ: Double Acting (D) ເທົ່ານັ້ນ, ບໍ່ມີຕົວແປ NO/NC ການສະແດງດຽວ. ການຄວບຄຸມອາກາດສອງທິດທີ່ມີຄວາມໄວການເປີດ / ປິດປັບໄດ້.

-- ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ: ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.02mm ກັບມຸມ swing ສອດຄ່ອງ.

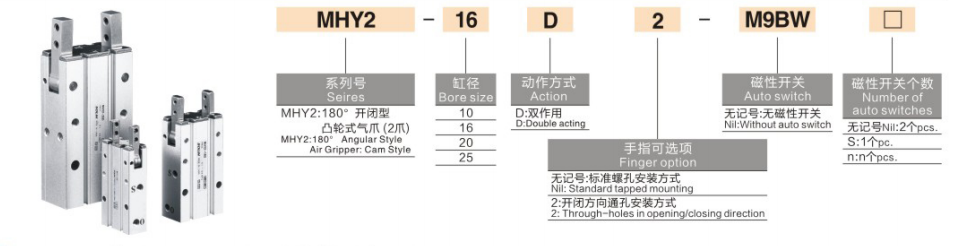

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: MHY2-16D-S-M9BW

ພາກສ່ວນ	ລະຫັດ	ລາຍລະອຽດ
MHY2	ລະຫັດຊຸດ	180° cam-driven swing gripper pneumatic
16	ຂະຫນາດເຈາະ	10/16/20/25mm (ບໍ່ມີ 6/32/40 ສະເພາະ)
D	ຮູບແບບການດໍາເນີນການ	D = Double Acting (ຕົວແປທີ່ສາມາດໃຊ້ໄດ້ເທົ່ານັ້ນ)
-ສ	ທາງເລືອກແຫວນແມ່ເຫຼັກ	ເປົ່າ = ບໍ່ມີແມ່ເຫຼັກ; S = ແຫວນແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ
-M9B	ສະຫຼັບແມ່ເຫຼັກ	M9B (NPN) / M9N (PNP) / M9P ສາຍມາດຕະຖານ 0.5m; W=1m; L=3ມ
Suffix Mount Code	ຕົວເລືອກການຕິດຕັ້ງ	ເປົ່າ = ຂຸມ tapping ມາດຕະຖານ; 2 = ການຕິດຕັ້ງຜ່ານຮູ

2. ມາດຕະຖານຄໍາສັ່ງອ້າງອີງ

MHY2-20D-S-M9BW: Bore 20, double acting, built-in ວົງແມ່ເຫຼັກ, M9B ສະຫຼັບແມ່ເຫຼັກທີ່ມີສາຍ 1m.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ປະລິມານຄາງກະໄຕ	2 ຄາງກະໄຕ swing
Swing Angle	ເປີດສູງສຸດ 180°, overclose position -3°
ຮູບແບບການດໍາເນີນການ	Double Acting ເທົ່ານັ້ນ (D)
ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ	0.1 ~ 0.6 MPa (ຄວາມກົດດັນການເຮັດວຽກທີ່ດີທີ່ສຸດ: 0.5MPa)
ຫຼັກຖານສະແດງຄວາມກົດດັນ	0.7 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ 60 ℃ (ບໍ່ມີ icing ໃນທໍ່ອາກາດ)
ເຮັດຊ້ໍາອີກຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	±0.02ມມ
Air Port Thread	10/16/20/25: M5×0.8
ການລະບາຍນ້ໍາ	ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ
ການຕິດຕັ້ງສະວິດ	ຮ່ອງເລື່ອນສີ່ດ້ານ, ຮອງຮັບ 1 ຫຼື 2 ສະວິດແມ່ເຫຼັກ

Clamping Torque & Force Data (0.5MPa, Reference Clamp Distance L=35mm)

ເຈາະ (ມມ)	ຕົວແບບເຕັມ	Clamping Torque (N・m)	Equivalent Clamping Force (N)	ນ້ຳໜັກສຸດທິ (g)
10	MHY2-10D	0.16	~4.6	70
16	MHY2-16D	0.54	~15.4	150
20	MHY2-20D	1.10	~31.4	320
25	MHY2-25D	2.28	~65.1	560

ຫມາຍເຫດສໍາຄັນ: ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງຍ້ອນວ່າໄລຍະ clamping L ຂະຫຍາຍ. ການກວດສອບແຮງບິດຂອງການໂຫຼດແມ່ນບັງຄັບໃນລະຫວ່າງການເລືອກ.

ສະຖານະການແອັບພລິເຄຊັນທີ່ຕ້ອງການ

✅ເລືອກ MHY2 ຖ້າ:

-- ຕ້ອງການເປີດກ້ວາງ 180° ສໍາລັບທໍ່ເປັນຮູບທໍ່ກົມ, ພາກສ່ວນຮູບຮ່າງທີ່ບໍ່ສະຫມໍ່າສະເຫມີ, ສະຖານີໂຫຼດ/ຍົກ ແລະ flipping stations

-- ໂປລແກລມທ້າຍຫຸ່ນຍົນຂະໜາດນ້ອຍ payload ເບົາ, ບູລິມະສິດການອອກແບບນ້ຳໜັກເບົາ

-- ສະພາບແວດລ້ອມກອງປະຊຸມທີ່ມີຂີ້ຝຸ່ນແລະສິ່ງເສດເຫຼືອ, ຮຽກຮ້ອງໃຫ້ມີໂຄງສ້າງພາຍໃນຕ້ານການປົນເປື້ອນ

-- ຕ້ອງການການແກ້ໄຂທາງເລືອກໃນເວລາທີ່ Gripper ຂະຫນານ MHZ2 ບໍ່ສາມາດກໍາແຫນ້ນເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ workpieces ສະຫມໍ່າສະເຫມີ

❌ ບໍ່ແນະນຳໃຫ້ເລືອກແບບອື່ນ:

-- ຕ້ອງການປະຕິບັດດຽວໂດຍປົກກະຕິເປີດ / ປິດປົກກະຕິການຖືປິດໄຟ → ເລືອກ MHW2 gear swing gripper

-- ຮຽກຮ້ອງໃຫ້ມີການເຈາະຂະຫນາດໃຫຍ່ກ່ວາ 25mm ແລະກໍາລັງຍຶດຫນັກ → ເລືອກຊຸດ MHW2 (ສູງສຸດເຈາະສູງສຸດ 40)

-- ການຍຶດເສັ້ນຂະຫນານອັນບໍລິສຸດທີ່ມີການເດີນທາງເປີດຂະຫນາດນ້ອຍ → ເລືອກ Gripper ຂະຫນານ MHZ2

ຂໍ້ແນະນຳການເລືອກຫຼັກ

- ເລືອກເຈາະຕາມເສັ້ນຜ່າສູນກາງ workpiece ແລະຂະຫນາດນອກ: 10 (ນ້ອຍ) → 16 → 20 → 25 (ກາງ, ຂະຫນາດໃຫຍ່)

-- ເພີ່ມຄຳຕໍ່ທ້າຍ -S ແຫວນແມ່ເຫຼັກບວກກັບສະວິດແມ່ເຫຼັກຊຸດ M9 ສໍາລັບຕໍາແໜ່ງ PLC

-- ການເລືອກການຕິດຕັ້ງ: ຫວ່າງເປົ່າສໍາລັບຮູທໍ່ມາດຕະຖານ; suffix -2 ສໍາລັບການຕິດຕັ້ງຜ່ານຮູທີ່ເຫມາະສົມສໍາລັບການປະກອບເວທີ & ວົງເລັບ

-- Load check: ຮັກສາໄລຍະຫ່າງຂອງ clamping L ≤35mm; ຮັກສາປັດໄຈຄວາມປອດໄພ ≥1.5 ສໍາລັບແຮງບິດແລະແຮງຍຶດ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MHY2 cam-driven 180° wide swing pneumatic gripper ຮັບຮອງເອົາໂຄງສ້າງລະບົບສາຍສົ່ງ cam ຕ້ານຂີ້ຝຸ່ນ, ການສະແດງສອງເທົ່າ, ຄວາມຖືກຕ້ອງຊ້ໍາຊ້ອນ ±0.02mm ດ້ວຍສະວິດແມ່ເຫຼັກທາງເລືອກແລະ mount ຜ່ານຮູ, ການແກ້ໄຂຫນາແຫນ້ນທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບອຸປະກອນທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່ຮອບ & ບໍ່ສະຫມໍ່າສະເຫມີການເລືອກເອົາ workpiece, flipping ແລະ automature ຫຸ່ນຍົນ.
