MHZ2 / MHZL2 Parallel Air Gripper ການແນະນໍາຜະລິດຕະພັນເຕັມ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

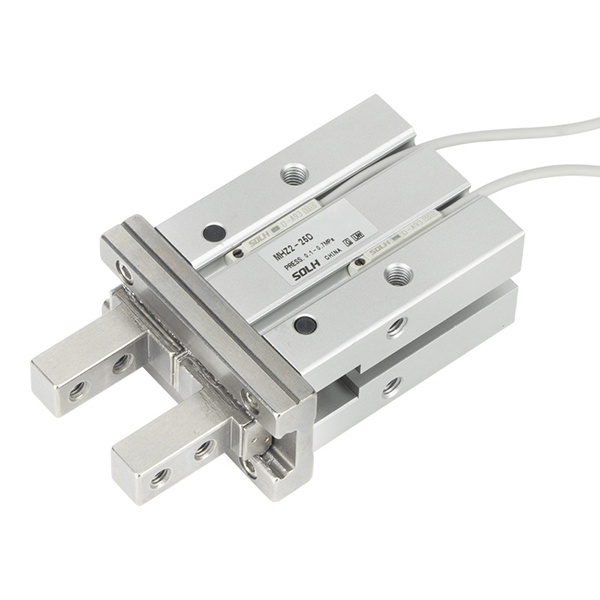

     SOLH MHZ2 (ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ) ແລະ MHZL2 (ເສັ້ນເລືອດຕັນໃນຍາວ) ແມ່ນສອງລູກສູບ synchronous ຈັບອາກາດຂະຫນານ. ຂັບເຄື່ອນດ້ວຍລູກສູບຄູ່ທີ່ສົມມາຕຣິກ ແລະທໍ່ຄູ່ມືເສັ້ນຊື່ທີ່ຊັດເຈນ, ຄາງກະໄຕເປີດ ແລະ ປິດໃນຂະໜານກັນໂດຍບໍ່ມີການເໜັງຕີງ, ສະໜອງຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງຊ້ຳຄືນສູງ. ເຈາະທີ່ມີຢູ່: 10/16/20/25mm, ສະຫນັບສະຫນູນສາມໂຫມດການດໍາເນີນງານ: double acting (D), single acting normally open (S), single acting normally closed (C). ຮູບແບບຄາງກະໄຕທີ່ປ່ຽນກັນໄດ້ຫຼາຍຮູບແບບ ແລະຮູບແບບຜອດຮ່າງກາຍແມ່ນເປັນທາງເລືອກ, ເຫມາະສົມກັບສະວິດແມ່ເຫຼັກ M9BW ເພື່ອກວດຫາສັນຍານຕໍາແຫນ່ງເປີດ / ປິດສໍາລັບ PLC interlock.

     -- MHZ2: ມາດຕະຖານກຣີບສັ້ນທົ່ວໄປ, ອອກແບບມາເພື່ອການຜະລິດອັດຕະໂນມັດທີ່ມີຄວາມໄວສູງ ແລະຮອບວຽນສູງ.

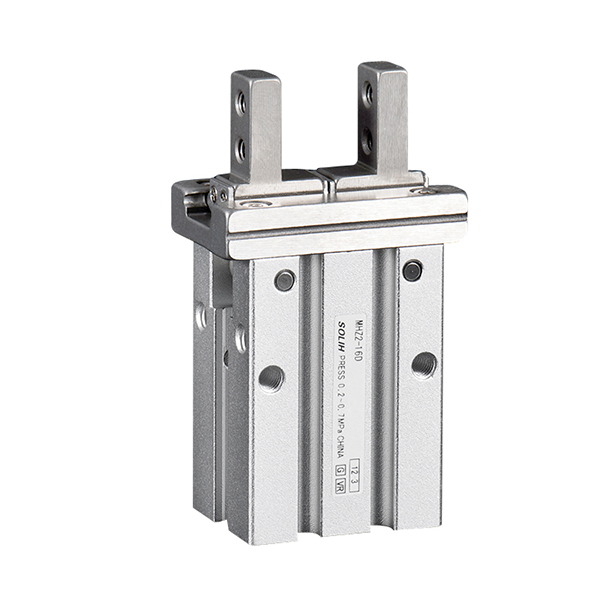

     -- MHZL2: ຂະຫຍາຍການເປີດເສັ້ນເລືອດຕັນໃນໄລຍະຍາວ, ສໍາລັບຢູ່ຕາມໂກນເລິກແລະການຈັດການ workpiece ຂະຫນາດໃຫຍ່.

     ທັງສອງຊຸດມີຂະ ໜາດ ການຕິດຕັ້ງແລະອາໄຫຼ່ທີ່ຄືກັນ, ສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນກັບເຄື່ອງຈັບມືທີ່ນໍາເຂົ້າທຽບເທົ່າ. ນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງເອເລັກໂຕຼນິກ 3C, ຮາດແວທີ່ມີຄວາມແມ່ນຍໍາ, ອັດຕະໂນມັດການຫຸ້ມຫໍ່ ແລະສະຖານີໂຫຼດ/ຍົກເຄື່ອງຂະໜາດນ້ອຍ.

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

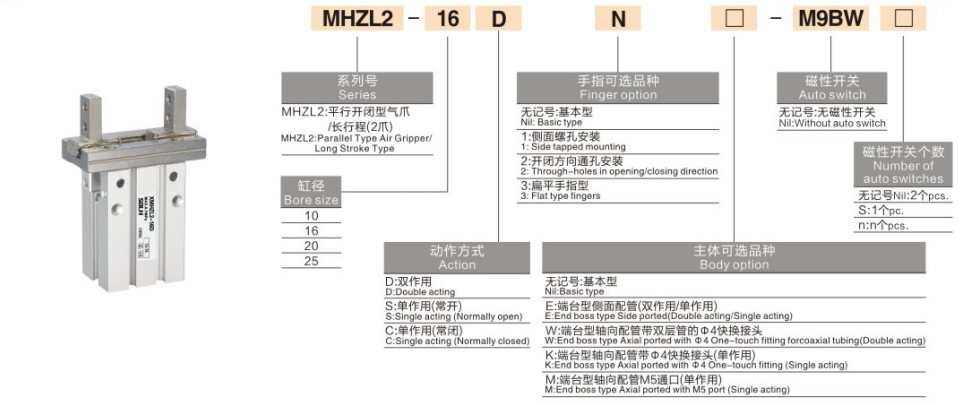

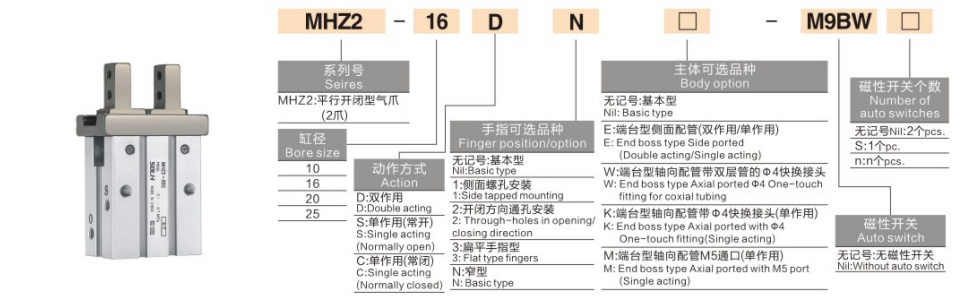

    ຮູບແບບ Universal:Series-Bore-Action-Jaw Option-Body Port Option-Magnetic Switch Model-Switch Quantity

 1. ນິຍາມລະຫັດ Segment

   1.1 ຊຸດ

     -- MHZ2: ມາດຕະຖານການຈັບຄູ່ຂະໜານ 2 ຄາງກະໄຕ

     -- MHZL2: Long stroke 2-jaw ຂະຫນານ gripper

   1.2 ເຈາະ: 10 / 16 / 20 / 25 ມມ

   1.3 ຮູບແບບການປະຕິບັດ

     -- D: Double Acting – Air in for clamp, reverse air for release, ສູງສຸດຂອງ clamping, ມາດຕະຖານການຜະລິດມະຫາຊົນ

     -- S: Single Acting NO ປົກກະຕິເປີດ – clamps ການສະຫນອງອາກາດ; ພາກຮຽນ spring ຈະປ່ອຍອັດຕະໂນມັດເມື່ອປິດໄຟ, ຫຼີກເວັ້ນການ crushing workpiece ສຸດສະຖານີ stamping ຮ້ອນ

     -- C: Single Acting NC ປິດປົກກະຕິ - ການປ່ອຍອາກາດ; ພາກຮຽນ spring ຖືຜົນບັງຄັບໃຊ້ clamping ໂດຍບໍ່ມີການຄວາມກົດດັນອາກາດ, ປ້ອງກັນການຫຼຸດລົງ workpiece ສໍາລັບຫຸ່ນຍົນ overhead handle

   1.4 ທາງເລືອກຄາງກະໄຕ

     -- ເປົ່າ: ຄາງກະໄຕພື້ນຖານມາດຕະຖານ

     -- 1: ຄາງກະໄຕແຕະດ້ານຂ້າງສໍາລັບການຕິດຕັ້ງອຸປະກອນເສີມທີ່ກໍາຫນົດເອງ

     -- 2: ຄາງກະໄຕຜ່ານຮູທີ່ມີ bolts penetrating ສໍາລັບ fixture fixture

     -- 3: ຄາງກະໄຕຮາບພຽງບາງໆສໍາລັບແຜ່ນບາງໆ & ຊ່ອງຫວ່າງແຄບ

     -- N: ຄາງກະໄຕກວ້າງແຄບ, ຮ່າງກາຍກະທັດຮັດສໍາລັບການຈັດວາງອຸປະກອນຈໍາກັດ

   1.5 ໂຄງສ້າງຜອດຮ່າງກາຍ

     -- ຫວ່າງ: ທ່າເຮືອອາກາດທາງຂ້າງມາດຕະຖານ

     -- E: ປະເພດພອດຂ້າງທ້າຍ (ເຂົ້າກັນໄດ້ກັບການສະແດງດ່ຽວ/ຄູ່)

     -- W: end axial port pre-installed Φ4 double push-in fitting (ພຽງແຕ່ double acting)

     -- K: ປາຍ axial port ກັບ Φ4 push-in fitting (ພຽງແຕ່ການສະແດງດຽວ)

     -- M: ປາຍ axial M5 ພອດກະທູ້ຊື່ (ພຽງແຕ່ການສະແດງດຽວ)

  1.6 ສະວິດແມ່ເຫຼັກ

     -- ຫວ່າງ: ໂດຍບໍ່ມີການສະຫຼັບການຊອກຄົ້ນຫາຕໍາແຫນ່ງ

     -- M9BW / M9BL: ສະຫຼັບສະຫຼັບແມ່ເຫຼັກມາດຕະຖານເປັນສະຖານະເປີດ/ປິດ

   1.7 Switch Quantity Suffix

     -- ຫວ່າງເປົ່າ: 2 pcs switches ເປັນມາດຕະຖານ, ກວດພົບທັງສອງ clamp & ຕໍາແຫນ່ງປ່ອຍ

     -- S: 1 pc single switch ສໍາລັບການຕິດຕາມສະຖານະການດຽວ

  2. ຄໍາສັ່ງອ້າງອີງຕົວຢ່າງ

   2.1 MHZ2-16D-N-M9BW

     -- ເຄື່ອງຈັບສະແຕນເລດມາດຕະຖານ, ເຈາະ 16, ການສະແດງສອງເທົ່າ, ຄາງກະໄຕແຄບ, ສະວິດແມ່ເຫຼັກ 2pcs M9BW, ຮ່າງກາຍພອດພື້ນຖານ.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- ເສັ້ນດ້າມເສັ້ນເລືອດຕັນຍາວ, ເຈາະ 20, ການສະແດງສອງເທົ່າ, ຄາງກະໄຕບາງຮາບພຽງ, ຮ່າງກາຍພອດທ້າຍ, ສະວິດແມ່ເຫຼັກ M9BW ດຽວ.

ຕາຕະລາງປຽບທຽບຫຼັກ MHZ2 VS MHZL2

ແບ່ງປັນໂຄງສ້າງພາຍໃນ ແລະຂໍ້ໄດ້ປຽບຫຼັກ (MHZ2 & MHZL2)

  1. Symmetric Dual Piston Synchronous Drive

     -- ລູກສູບຊ້າຍແລະຂວາຍູ້ຄາງກະໄຕ synchronously ກັບຄວາມກົດດັນທີ່ສົມດູນ, ບໍ່ມີການເລື່ອນຂ້າງຫຼືບິດເລື່ອນໃນລະຫວ່າງການຈັບ, ຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງສໍາລັບອົງປະກອບຈຸນລະພາກເຊັ່ນຊິບ & PCB.

  2. High Wear-Resistant Linear Guide Rail

     -- ຮາດ chrome alloy guide rail ຈັບຄູ່ກັບ PTFE sliders ຕົນເອງ lubricating, friction ຕ່ໍາ & ທົນທານຕໍ່ຜົນກະທົບທີ່ເຂັ້ມແຂງ. ນໍ້າມັນທີ່ເຕັມໄປກ່ອນອາຍຸຈາກໂຮງງານ, ວົງຈອນອາກາດທີ່ບໍ່ມີນ້ໍາມັນເຂົ້າກັນໄດ້.

  3. ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແໜ່ງຊໍ້າຄືນສູງທີ່ສຸດ

     -- ± 0.01mm ສາມາດເຮັດເລື້ມຄືນໄດ້ທົ່ວທຸກ 10~25 bores, ບໍ່ມີການບິດເບືອນມິຕິມິຕິສໍາລັບຄວາມແມ່ນຍໍາຂອງເອເລັກໂຕຣນິກແລະການເລືອກເອົາຮາດແວ.

  4. Multi-Angle Universal Mounting

     -- ທໍ່ຕິດຢູ່ທາງລຸ່ມ, ສອງດ້ານ ແລະດ້ານເທິງຂອງຮ່າງກາຍ; ຄາງກະໄຕຮອງຮັບການປາດຂ້າງ, ຜ່ານຮູ, ຮູບແບບຮາບພຽງ & ແຄບ, ສາມາດຍຶດໄດ້ຕາມແນວນອນ, ແນວຕັ້ງ ຫຼື ປີ້ນ.

  5. ສາມ Safe Spring Reset Modes

     -- Double acting D: ຜົນບັງຄັບໃຊ້ຍຶດຫມັ້ນທີ່ສອດຄ່ອງສໍາລັບການຜະລິດມະຫາຊົນຢ່າງຕໍ່ເນື່ອງ 24 ຊົ່ວໂມງ

     --Single acting S NO: ການປ່ອຍອັດຕະໂນມັດໃນການຕັດໄຟຟ້າ, ປົກປ້ອງພາກສ່ວນຈາກການ crushing ຢູ່ສະຖານີຂ່າວຮ້ອນ / stamping

     -- ການສະແດງດ່ຽວ C NC: ການຍຶດຍຶດແບບຖາວອນໂດຍບໍ່ມີການສະຫນອງອາກາດ, ກໍາຈັດຄວາມສ່ຽງຕໍ່ການຕົກຂອງວຽກງານສໍາລັບຫຸ່ນຍົນ overhead EOAT

  6. ການຊອກຄົ້ນຫາຕໍາແຫນ່ງແມ່ເຫຼັກປະສົມປະສານ

     -- ວົງແມ່ເຫຼັກໃນຕົວພາຍໃນຕົວກະບອກ; ສະວິດ M9BW ສົ່ງສັນຍານດິຈິຕອລໄປຫາ PLC ເພື່ອຕັດສິນການປະກົດຕົວຂອງຊິ້ນວຽກ ແລະສະຖານະຄາງກະໄຕສໍາລັບເຫດຜົນອັດຕະໂນມັດ interlock.

  7. ການຈັດວາງພອດປະສົມປະສານທີ່ມີຄວາມຫຼາກຫຼາຍ

     -- ພອດດ້ານຂ້າງມາດຕະຖານ, ພອດຂ້າງທ້າຍ, ທາງເລືອກການປັບຕົວແບບຍູ້ແບບປະກອບທາງແກນທາງສ່ວນເຮັດໃຫ້ເສັ້ນທາງທໍ່ງ່າຍຂຶ້ນ ໂດຍບໍ່ມີການອະແດບເຕີເພີ່ມເຕີມສໍາລັບຕົວກະຕຸ້ນທ້າຍຫຸ່ນຍົນ.

ຕາຕະລາງຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການແບບລວມສູນ

ແຮງຍຶດທາງທິດສະດີ @0.5MPa (ຫົວໜ່ວຍ: N)

ຄູ່ມືການເລືອກຂັ້ນຕອນໂດຍຂັ້ນຕອນ

  1. ການຄັດເລືອກເສັ້ນເລືອດຕັນໃນ

     -- ພາກສ່ວນບາງໆຂະຫນາດນ້ອຍ, ເປີດແຄບ, ຕ້ອງການຄວາມໄວສູງ & ຄວາມຖີ່ → MHZ2 ມາດຕະຖານເສັ້ນເລືອດຕັນໃນ

     -- ຂະຫນາດໃຫຍ່ workpieces, molding ຢູ່ຕາມໂກນເລິກ, ການເປີດກ້ວາງທີ່ຕ້ອງການ → MHZL2 stroke ຍາວ

  2. ການເລືອກຮູບແບບການປະຕິບັດ

     -- ການຜະລິດຢ່າງຕໍ່ເນື່ອງ 24h, maximize clamping force → D double acting

     -- ກົດຮ້ອນ / ສະຖານີ stamping, ປ້ອງກັນບໍ່ໃຫ້ workpiece crushing ຫຼັງຈາກການສູນເສຍພະລັງງານ → S ດຽວສະແດງ NO

     -- ຫຸ່ນຍົນ overhead loading / unloading, ຫຼີກເວັ້ນການຫຼຸດລົງພາກສ່ວນກ່ຽວກັບຄວາມລົ້ມເຫຼວຂອງພະລັງງານ → C single acting NC

 3. ການເລືອກແບບຄາງກະໄຕ

     -- ເຄື່ອງສ້ອມມິນິຂະໜາດນ້ອຍທີ່ມີພື້ນທີ່ຈຳກັດ → N ຄາງກະໄຕແຄບ

     -- ແຜ່ນບາງ, PCB, ການຈັດການຊ່ອງຫວ່າງແຄບ → 3 ຄາງກະໄຕບາງແປ

     -- ຕ້ອງ​ການ​ຕິດ​ຕັ້ງ​ການ​ຕິດ​ຕັ້ງ​ກໍາ​ນົດ​ເອງ​ຂະ​ຫຍາຍ → 1 ຂ້າງ tapped ຄາງກະໄຕ / 2 ຄາງກະໄຕໂດຍຜ່ານຮູ.

 4. ການເລືອກໂຄງຮ່າງພອດຮ່າງກາຍ

     -- ສ້ອມ​ແປງ​ສະ​ຖາ​ນີ​ເຮັດ​ວຽກ​ປະ​ຊຸມ​ສະ​ໄຫມ​, ເສັ້ນ​ທາງ​ທໍ່​ມາດ​ຕະ​ຖານ → blank port ຮ່າງ​ກາຍ​ມາດ​ຕະ​ຖານ​ຂ້າງ​

     -- ຫຸ່ນຍົນ EOAT, ປັບປຸງຮູບແບບທໍ່ທໍ່ → W/K/M axial pre-installed port body port in

     -- ພື້ນທີ່ທໍ່ດ້ານຂ້າງຂອງຕູ້ແຄບ → E end side port body

 5. ຕຳແໜ່ງການເລືອກສັນຍານການຊອກຄົ້ນຫາ

     -- ສາຍການຜະລິດອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ, PLC ຕ້ອງການ workpiece & ຄາງກະໄຕສະຖານະຕໍານິຕິຊົມ → ອຸປະກອນສະຫຼັບແມ່ເຫຼັກ M9BW (2pcs ຄ່າເລີ່ມຕົ້ນ)

     -- ການຕິດຕັ້ງຄູ່ມືແບບງ່າຍດາຍໂດຍບໍ່ມີເຫດຜົນຂອງສັນຍານອັດຕະໂນມັດ → ຮູບແບບພື້ນຖານໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

  1. MHZ2 Standard Stroke Application

     -- 3C Electronics: ການຈັດຮຽງ ແລະເລືອກ PCB ຄວາມໄວສູງ, ຊິບ, ຕົວເຊື່ອມຕໍ່, ຊິ້ນສ່ວນພາດສະຕິກຂະຫນາດນ້ອຍ

     -- ຮາດແວຄວາມແມ່ນຍໍາ: ການໂຫຼດ / ໂຫຼດຄວາມຖີ່ສູງຂອງ shafts ຈຸນລະພາກ, screws, stamped ອົງປະກອບຂະຫນາດນ້ອຍ.

     -- ເຄື່ອງຈັກການຫຸ້ມຫໍ່: ການວາງຕໍາແໜ່ງ & ການຍຶດຝາຂວດ, ກ່ອງນ້ອຍ ແລະປ້າຍ

     -- ອຸ​ປະ​ກອນ​ການ​ກວດ​ສອບ Optical​: ການ​ຕັ້ງ​ຕໍາ​ແຫນ່ງ​ສ່ວນ​ຂະ​ຫນາດ​ນ້ອຍ fixture ສໍາ​ລັບ​ສະ​ຖາ​ນີ​ກວດ​ພົບ​ສາຍ​ຕາ​

  2. ຄໍາຮ້ອງສະຫມັກ MHZL2 Long Stroke

     -- ຊິ້ນສ່ວນພາດສະຕິກຂະຫນາດໃຫຍ່, ແຜ່ນຫນາແລະວັດສະດຸ stacked ຫຼາຍຊັ້ນຈັບ

     -- ການ ejection mold ຢູ່ຕາມໂກນເລິກ, molding auxiliary ການສັກຢາ workpiece ຂະຫນາດໃຫຍ່ demolding

     -- cartons, ກ່ອງຢາງແຂງແລະ oversize workpiece transfers

     -- ຫຸ່ນຍົນ end effector ສໍາລັບການຈັດການວັດສະດຸຫຼາຍສະເປັກແບບປະສົມຂະໜາດ

ມາດຕະຖານການຈັບຄູ່ Pneumatic Circuit Solutions

  1. ວົງຈອນ 1: Double Acting Gripper ສໍາລັບສາຍການຜະລິດມະຫາຊົນ

     -- ຫນ່ວຍບໍລິການທາງອາກາດ AFC → 4V210 5/2 solenoid valve → PU6 tubing → MHZ2/MHZL2 gripper (M9BW ສະຫຼັບສາຍກັບ PLC ດິຈິຕອນ input)

  2. ວົງຈອນ 2: Power-Off Hold ວົງຈອນຄວາມປອດໄພສໍາລັບຫຸ່ນຍົນ overhead

     -- ເຄື່ອງຄວບຄຸມຄວາມດັນ AR → 3V 3/2 solenoid valve → MHZ2-XXC single acting NC long stroke gripper

  3. ວົງຈອນ 3: Mini Manual Simple Fixture Circuit

     -- ໜ່ວຍບໍລິການອາກາດຂະໜາດນ້ອຍ AC1500 → ປ່ຽງຕີນ 3F → ທໍ່ບາງໆ PU4 → MHZ2-10D ທໍ່ມາດຕະຖານຂະໜາດນ້ອຍ

ຂໍ້ຄວນລະວັງໃນການປະຕິບັດງານ ແລະການຮັກສາ

     -- ຕິດຕັ້ງຊຸດ AF 5μm ຄວາມແມ່ນຍໍາຂອງການກັ່ນຕອງອາກາດທາງເທິງຂອງ gripper; ຂີ້ຝຸ່ນທີ່ເຂົ້າມາທາງລົດໄຟນຳທາງເຮັດໃຫ້ຕິດຂັດ ແລະ ເຮັດໃຫ້ຊີວິດການບໍລິການສັ້ນລົງຢ່າງຫຼວງຫຼາຍ.

     -- ຈັດວາງສູນກາງແຮງໂນ້ມຖ່ວງຂອງ workpiece ກັບແກນກາງຄາງກະໄຕຢ່າງເຂັ້ມງວດ; eccentric ການໂຫຼດຫນັກ unilateral ນໍາໄປສູ່ການຂັດ rail uneven.

     - ຮັກສາຄວາມຫມັ້ນຄົງຂອງຄວາມກົດດັນອາກາດ 0.4 ~ 0.5MPa ສໍາລັບການດໍາເນີນງານຮອບວຽນສູງ; ຫຼີກເວັ້ນການແລ່ນຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວພາຍໃຕ້ຄວາມກົດດັນເຕັມ 0.7MPa.

     -- ສະຫງວນການເກັບກູ້ buffer ສໍາລັບສະວິດແມ່ເຫຼັກເພື່ອປ້ອງກັນຄວາມເສຍຫາຍ probe ຈາກຜົນກະທົບຄາງກະໄຕຄວາມໄວສູງ.

     -- ຫ້າມໃຊ້ໃນສະພາບແວດລ້ອມທີ່ມີອາຊິດທີ່ເຂັ້ມແຂງ, ເປັນດ່າງ ຫຼືສານລະລາຍອິນຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງເປັນເວລາດົນ; ອົງປະກອບຂອງການຜະນຶກຈະ corrode ແລະລົ້ມເຫລວກ່ອນໄວອັນຄວນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MHZ2 ມາດຕະຖານຄວາມຖີ່ສູງແລະ MHZL2 ຍາວຂະຫນານ pneumatic grippers ຮັບຮອງເອົາໂຄງສ້າງຄູ່ມືເສັ້ນສອງລູກສູບທີ່ມີຄວາມແມ່ນຍໍາ ± 0.01mm, D / S / C ສາມໂຫມດປະຕິບັດແລະທາງເລືອກຄາງກະໄຕທີ່ປ່ຽນກັນໄດ້ຫຼາຍແລະທາງເລືອກທີ່ Port, ຕິດຕັ້ງດ້ວຍສະຫຼັບຕໍາແຫນ່ງແມ່ເຫຼັກ M9BW, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບ 3C ການຫຸ້ມຫໍ່, ຮາດແວອັດຕະໂນມັດຂອງຫຸ່ນຍົນ.
