MK Series Rotary Clamp Cylinder | ໝຸນ 90° & ແຂບເສັ້ນຊື່ 2-in-1 ກະບອກສູບລົມ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

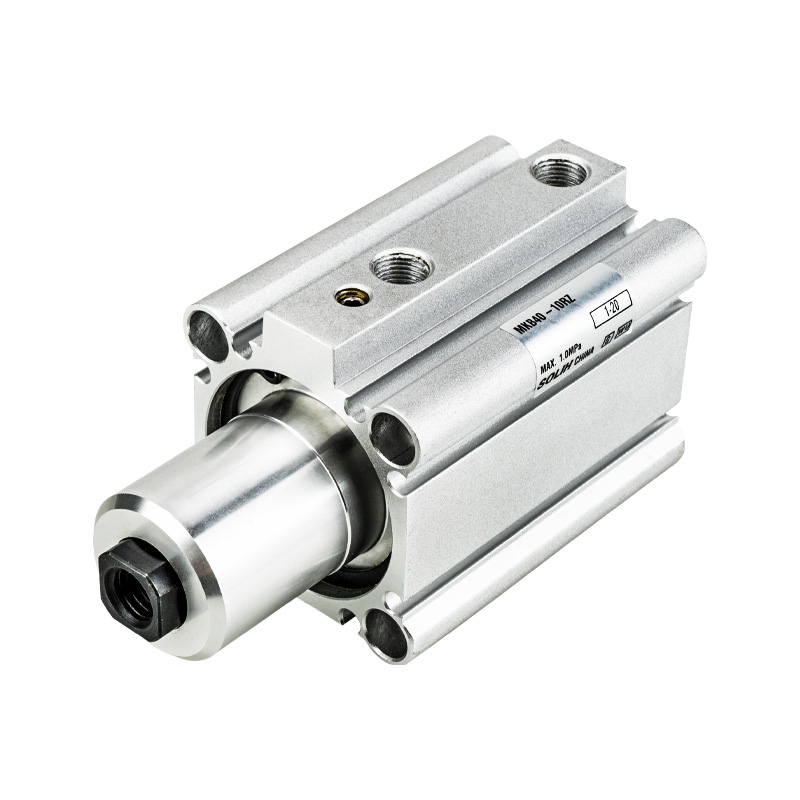

     ຊຸດ SOLH MK ເປັນ 2-in-1 ມາດຕະຖານ cylinder clamp rotary ປະສົມປະສານ 90 ° rotation ແລະ linear clamping motion. ມັນກວມເອົາຂະຫນາດເຈາະຈາກφ12mm ຫາ φ63mm ດ້ວຍເສັ້ນດັກຍຶດມາດຕະຖານຕັ້ງແຕ່ 5mm ຫາ 50mm. ປະກອບດ້ວຍການຕິດຕັ້ງທີ່ກະທັດຮັດທີ່ສຸດ, 3 ເທົ່າຂອງແຮງບິດ inertia ທີ່ອະນຸຍາດ, ການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ 4 ດ້ານແລະການຫມຸນຊ້າຍ / ຂວາທາງເລືອກ, ກະບອກນີ້ແມ່ນເຫມາະສົມສໍາລັບສະຖານີອັດຕະໂນມັດທີ່ມີຂໍ້ຈໍາກັດໃນພື້ນທີ່ສໍາລັບການວາງຕໍາແຫນ່ງ workpiece, clamping ແລະການແກ້ໄຂ, ເປັນອົງປະກອບ pneumatic ຫຼັກສໍາລັບລະບົບອັດຕະໂນມັດມາດຕະຖານ.

1. Compound Rotation & Clamping Motion

• ລໍາດັບການເຮັດວຽກ: ຖອຍຫຼັງ → 90° ການຫມຸນຊ້າຍ / ຂວາ → ຂະຫຍາຍສໍາລັບ clamping; ລຳ​ດັບ​ປີ້ນ​ກັບ: ຖອດ​ເພື່ອ​ປົດ​ມື​ຖື → ໝຸນ 90° ປີ້ນ​ກັບ → ຂະຫຍາຍ​ເພື່ອ​ຕັ້ງ​ຄືນ​ໃໝ່.

• ການຈັດຕຳແໜ່ງທີ່ມີຄວາມຊັດເຈນສູງ: ແກ້ໄຂມຸມຫມຸນ 90° ດ້ວຍຄວາມທົນທານ ± 5°, ສະຫນອງການປະຕິບັດການຕ້ານການຫມຸນທີ່ດີເລີດແລະຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາຊ້ອນທີ່ເຊື່ອຖືໄດ້.

2. ຍົກລະດັບຄວາມສາມາດໃນການໂຫຼດສູງ

• 3X ແຮງບິດ inertia ທີ່ສູງຂຶ້ນ: ຊຸດ MK ທີ່ໄດ້ຮັບການຍົກລະດັບໃຫມ່ເພີ່ມຂຶ້ນສາມເທົ່າຂອງແຮງບິດ inertia ທີ່ອະນຸຍາດ, ກົງກັບການປະຕິບັດການໂຫຼດຫນັກຂອງຊຸດ MK2 ແບບດັ້ງເດີມ, ປັບຕົວຢ່າງສົມບູນກັບການດໍາເນີນງານທີ່ມີຄວາມໄວສູງແລະສະຖານະການຍຶດຕິດ workpiece inertia ຂະຫນາດໃຫຍ່.

• ຜົນບັງຄັບໃຊ້ Clamping ທີ່ມີປະສິດທິພາບ: ແບບຈໍາລອງ φ63 bore ສູງສຸດສະຫນອງແຮງຍຶດທີ່ເຂັ້ມແຂງເຖິງ 12.4kN ທີ່ 0.5MPa, ຮັບປະກັນການຍຶດຫມັ້ນທີ່ຫມັ້ນຄົງແລະແຫນ້ນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີນ້ໍາຫນັກ.

3. ຮ່າງ​ກາຍ​ກະ​ທັດ​ຮັດ​ແລະ​ການ​ຕິດ​ຕັ້ງ​ຫຼາຍ​ທິດ​ທີ່​ມີ​ຄວາມ​ຍືດຫຍຸ່ນ​

• ກະທັດຮັດ & ໂຄງສ້າງສັ້ນ: ການອອກແບບຮ່າງກາຍບາງໆທີ່ມີຄວາມຍາວໂດຍລວມ 3 ~ 10mm ສັ້ນກວ່າກະບອກ MK2 ທໍາມະດາ, ປັບປຸງການນໍາໃຊ້ພື້ນທີ່ຢ່າງຫຼວງຫຼາຍສໍາລັບການຈັດວາງອຸປະກອນແຄບແລະຫນາແຫນ້ນ.

• ການຕິດຕັ້ງສະວິດຫຼາຍດ້ານ: ຮອງຮັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ 4 ດ້ານ (φ20/φ25 ສໍາລັບ 2 ດ້ານເທົ່ານັ້ນ). ການອອກແບບສະວິດທີ່ຝັງຢູ່ຫຼີກລ້ຽງການເປີດເຜີຍ ແລະ ການແຊກແຊງຈາກພາຍນອກ, ເຮັດໃຫ້ຮູບແບບວົງຈອນທີ່ມີຄວາມຍືດຫຍຸ່ນ ແລະ ເປັນລະບຽບຮຽບຮ້ອຍ.

• ວິທີການຕິດຕັ້ງ Universal: ມີອຸປະກອນໂດຍຜ່ານຮູແລະ double-end threaded holes, ເຫມາະສົມກັບການສ້ອມແຊມໂດຍກົງແລະ flange mounting ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການປະກອບຕ່າງໆ.

4. ປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້ & ທົນທານ

• buffering ຄົງທີ່: ໂຄງປະກອບການ double-acting ກັບ buffers ຢາງພາລາສອງຝ່າຍປະສິດທິຜົນຫຼຸດຜ່ອນຜົນກະທົບຂອງການດໍາເນີນງານ, ການສັ່ນສະເທືອນແລະສຽງແລ່ນສໍາລັບການດໍາເນີນງານຂອງວົງຈອນທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

• ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ: ຮັບຮອງເອົາການອອກແບບການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນແບບມືອາຊີບ, ເຫມາະສົມກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ບໍ່ມີຝຸ່ນແລະສະອາດ.

• ການຕັ້ງຄ່າແມ່ເຫຼັກມາດຕະຖານ: ວົງແຫວນແມ່ເຫຼັກໃນຕົວທີ່ມີຮ່ອງຍຶດທີ່ສະຫງວນໄວ້ສໍາລັບສະວິດແມ່ເຫຼັກ, ສະດວກສໍາລັບການກວດພົບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນ.

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

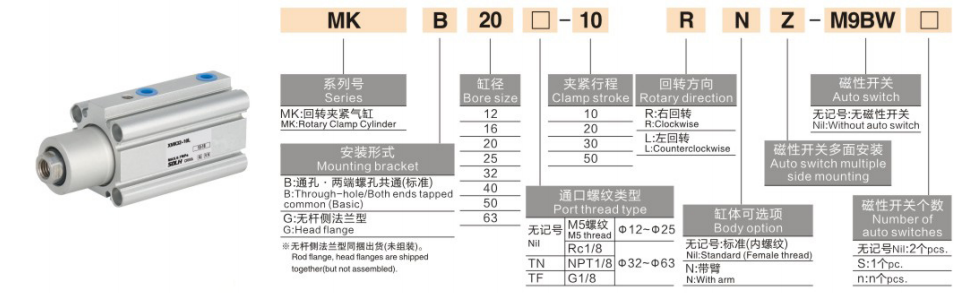

1.Typical Model ຕົວຢ່າງ: MKB20-10RZ, MKB40-20LZ-M9BW

2.ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

• ການຫມຸນຂວາມາດຕະຖານ: MKB25-15RZ (φ25 bore, 15mm stroke, ການຫມຸນຕາມເຂັມໂມງ, ບໍ່ມີສະຫຼັບ)

• ໝຸນຊ້າຍດ້ວຍສະວິດຄູ່: MKB32-20LZ-2S (φ32 ເຈາະ, 20mm stroke, ພືດຫມູນວຽນ counterclockwise, ສະຫຼັບຕໍາແຫນ່ງຄູ່)

• ປະເພດຢາງຂະໜາດໃຫຍ່: MKB63-50RZ (φ63 bore, 50mm stroke ສູງສຸດ, ພືດຫມູນວຽນຂວາສໍາລັບການ clamping ຫນັກແຫນ້ນ)

ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

1. ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

• ຮູບແບບການດໍາເນີນການ: ການ​ເຄື່ອນ​ທີ່​ປະ​ສົມ​ປະ​ຕິ​ບັດ​ສອງ​ເທົ່າ (ການ​ຫມຸນ 90° + ແຂບ​ເສັ້ນ​)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃~70℃ (ບໍ່ freezing); -10℃ ~ 60℃ ມີ​ສະ​ວິດ​ແມ່​ເຫຼັກ​ຕິດ​ຕັ້ງ​

• ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 200mm/s

• ໂໝດ Buffer: ເບກຢາງສອງຝ່າຍ

• ໂໝດການຫຼໍ່ລື່ນ: ການ​ດໍາ​ເນີນ​ງານ​ບໍ່​ມີ​ນ​້​ໍາ​ມັນ (ບໍ່​ຈໍາ​ເປັນ​ຕ້ອງ​ການ lubrication​)

2. ຂໍ້ມູນແຮງຍຶດ (ຫົວໜ່ວຍ: kN @0.5MPa)

3. ແຮງບິດ inertia ທີ່ອະນຸຍາດ (ຫົວໜ່ວຍ: kg·m²)

4. ນ້ຳໜັກສິນຄ້າ (ຫົວໜ່ວຍ: kg @20mm Stroke)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ການຈັດຕໍາແໜ່ງວຽກ & ການຍຶດ: ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບ fixtures ເຄື່ອງມືເຄື່ອງຈັກ, ຕໍາແຫນ່ງການເຊື່ອມໂລຫະ, stamping fixing ແລະການປະກອບການຍຶດສະຖານີ. ການອອກແບບການຫມຸນແລະຍຶດແບບປະສົມປະສານ 2-in-1 ເຮັດໃຫ້ໂຄງສ້າງກົນຈັກງ່າຍດາຍແລະປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ.

• ການແກ້ໄຂອົງປະກອບເອເລັກໂຕຣນິກ & ຄວາມຊັດເຈນ: ຄຸນລັກສະນະທີ່ບໍ່ມີນ້ໍາມັນແລະຂີ້ຝຸ່ນຕ່ໍາຢ່າງສົມບູນເຫມາະສົມກັບການຍຶດຖາດ semiconductor, ການຈັດຕໍາແຫນ່ງແກະໂທລະສັບແລະການແກ້ໄຂພາກສ່ວນຄວາມແມ່ນຍໍາຂອງຈຸນລະພາກ, ຕອບສະຫນອງຄວາມສະອາດສູງແລະຄວາມແມ່ນຍໍາສູງ.

• ຈໍາກັດການໂອນອັດຕະໂນມັດ: ເຫມາະສໍາລັບການຈໍາກັດຕາຕະລາງ rotary, ການຈັດຕໍາແຫນ່ງກົນໄກ flipping ແລະສະຖານີ clamping rotary ສັ້ນ, ສະຫນອງການປະຕິບັດການເຄື່ອນໄຫວປະສົມທີ່ຫມັ້ນຄົງແລະຊ້ໍາຊ້ອນ.

• ສະຖານີສ້ອມແປງລົດຍົນ: ປະກອບດ້ວຍແຮງຍຶດສູງແລະຄວາມສາມາດໃນການຕ້ານການ deflection ທີ່ດີເລີດ, ມັນສາມາດໃຊ້ໄດ້ສໍາລັບການຍຶດ workpiece ຫນັກ, ການສ້ອມແຊມ mold ແລະສະຖານະການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາຂະຫນາດໃຫຍ່.

ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກຂະຫນາດເຈາະຕາມການໂຫຼດ clamping ຕົວຈິງ. ຮັບປະກັນແຮງຍຶດຍຶດທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 1.5 ປັດໄຈຄວາມປອດໄພ; ຈັດລໍາດັບຄວາມສໍາຄັນ φ40 ຫຼືເຈາະຂະຫນາດໃຫຍ່ກວ່າສໍາລັບເງື່ອນໄຂການເຮັດວຽກຫນັກ.

2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ມາດຕະຖານຂອງເສັ້ນເລືອດຕັນໃນ clamping ຕັ້ງແຕ່ 5mm ຫາ 50mm. ເລືອກເສັ້ນເລືອດຕັນໃນໂດຍອີງໃສ່ຄວາມສູງຂອງ workpiece ຕົວຈິງ, ແລະສະຫງວນຂອບ 3 ~ 5mm ເພື່ອຫຼີກເວັ້ນການແຊກແຊງກົນຈັກ.

3. ການເລືອກການຕັ້ງຄ່າ

￮ ທິດທາງການຫມຸນ: ເລືອກ RZ (ການໝຸນທາງຂວາຕາມເຂັມໂມງ) ຫຼື LZ (ການໝຸນທາງຊ້າຍທວນເຂັມໂມງ) ເພື່ອໃຫ້ກົງກັບການຈັດວາງສະຖານີຢູ່ໃນບ່ອນ.

￮ ການກວດຫາຕຳແໜ່ງ: ເລືອກການຕັ້ງຄ່າສະວິດຄູ່ 2S ເພື່ອໃຫ້ໄດ້ຮັບສັນຍານຕໍາແຫນ່ງຄູ່ສໍາລັບການຍຶດແລະປ່ອຍສະຖານະ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MK series standard cylinder clamp rotary integrates 90° rotation and linear clamping functions, featuring 3-times upgraded torque inertia, ultra-compact body, mounting multi-direction and strong-loading capability, serving as a optimal space- save space and high-stability clamping fixation automation.
