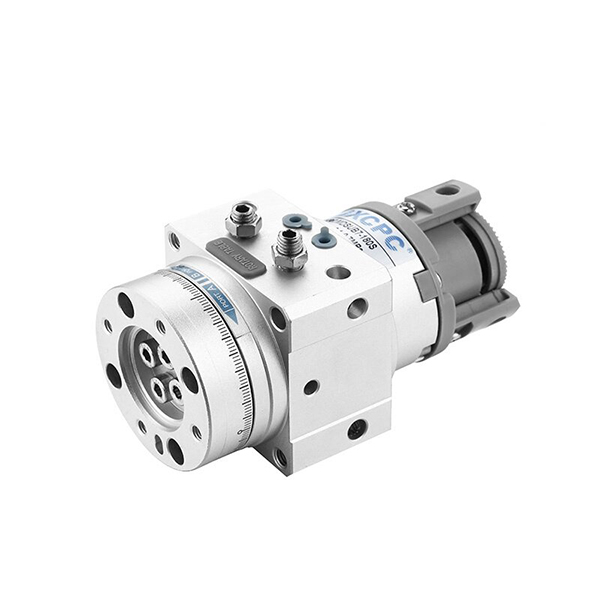

MSUB Series Vane Cylinder Rotary | ກະບອກສູບ Oscillating ຄວາມແມ່ນຍໍາສູງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH MSUB ເປັນກະບອກ rotary table rotary ດຽວທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກ oscillating ຄວາມແມ່ນຍໍາຂອງແສງສະຫວ່າງ. ມັນມີໂຄງສ້າງທີ່ກະທັດຮັດແບບປະສົມປະສານ, ມຸມແກວ່ງທີ່ສາມາດປັບໄດ້ລະອຽດ, ການຕິດຕັ້ງພື້ນຜິວຫຼາຍດ້ານ ແລະປະສິດທິພາບຂອງ backlash ຕໍ່າສຸດ. ກວມເອົາ 4 ຂະຫນາດສະເພາະ (ທີ່ສອດຄ້ອງກັນກັບ bore φ10/φ15/φ20/φ30), ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຫມຸນຫມູນວຽນ, ການຈັດຕໍາແຫນ່ງດັດສະນີຂະຫນາດນ້ອຍແລະສະຖານີ flipping workpiece, ຮັບໃຊ້ເປັນການແກ້ໄຂ swing ຄວາມແມ່ນຍໍາສູງຕົ້ນຕໍສໍາລັບສາຍການຜະລິດຄວາມແມ່ນຍໍາອັດຕະໂນມັດ.

  1.1 ຕາຕະລາງ Rotary ປະສົມປະສານ & ໂຄງສ້າງກະບອກ

     ການອອກແບບປະສົມປະສານຂອງແພລະຕະຟອມ rotary ແລະກະບອກສູບຂັບລົດກໍາຈັດການລ້າງເກຍຢ່າງສົມບູນດ້ວຍການເພີ່ມຄວາມເຂັ້ມງວດໂດຍລວມ. ຮູບແບບມາດຕະຖານບັນລຸຄວາມທົນທານຕໍ່ການແລ່ນຕ່ໍາສຸດ, ໃນຂະນະທີ່ MSUA ຮຸ່ນທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ຍົກລະດັບໃຫ້ຄວາມຖືກຕ້ອງຂອງເວທີ wobble ພາຍໃນ ≤0.03mm, ຮັບປະກັນການຈັດຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງແລະຊ້ໍາກັນ.

 1.2 High-Load Single Vane Design

     ການຈັດວາງໂຄງສ້າງແບບດ່ຽວທີ່ປັບປຸງໃຫ້ເໝາະສົມ, ກະບອກສູບມີປະລິມານໜ້ອຍລົງ ແລະ ນ້ຳໜັກເບົາກວ່າ. ຄວາມສາມາດໃນການໂຫຼດຂອງມັນແມ່ນສູງກວ່າ 2 ~ 3 ເທົ່າຂອງກະບອກສູບ CRB1 ແບບດັ້ງເດີມທີ່ມີຂະຫນາດດຽວກັນ, ຮັບຮູ້ການຫຼຸດຜ່ອນຄວາມອ່ອນໂຍນແລະຜົນຜະລິດແຮງບິດສູງໃນເວລາດຽວກັນ.

  1.3 ມຸມ Swing ທີ່ສາມາດປັບໄດ້ຊັດເຈນ

     • ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 90° / 180° ທາງເລືອກສໍາລັບຄວາມຕ້ອງການ rotary ຫຼາກຫຼາຍຊະນິດ.

     • ການປັບຄວາມທົນທານດີ: ການອອກແບບແວ່ນດ່ຽວຮອງຮັບການປັບລະອຽດ ±5° ຢູ່ທັງສອງສົ້ນ; ປະເພດ dual-vane ສະຫນັບສະຫນູນການປັບ ± 2.5°.

     • ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ: ຄວາມທົນທານຂອງມຸມ swing ຢ່າງເຂັ້ມງວດຂອງ 90 °± 10′ / 180 °± 10′, ຕອບສະຫນອງຄວາມແມ່ນຍໍາສູງ indexing ແລະ flipping ຄວາມຕ້ອງການ.

 1.4 ຕົວເລືອກການຕິດຕັ້ງ ແລະທໍ່ແບບຍືດຫຍຸ່ນ

     • ໂໝດທໍ່: ທໍ່ດ້ານຂ້າງແລະທໍ່ axial ທາງເລືອກ; ຕົວແບບທີ່ມີສະວິດແມ່ເຫຼັກພຽງແຕ່ສະຫນັບສະຫນູນທໍ່ດ້ານຂ້າງສໍາລັບການໄດ້ມາສັນຍານທີ່ຫມັ້ນຄົງ.

     • ໂໝດຕິດຕັ້ງ: ໂຄງສ້າງໜ້າແປນຫຼາຍໃບຮອງຮັບການຕິດຕັ້ງ omni-directional, ປະຢັດພື້ນທີ່ພາຍໃນອຸປະກອນຢ່າງມີປະສິດທິພາບ ແລະ ປັບຕົວເຂົ້າກັບສະຖານະການຈັດວາງທີ່ຫນາແຫນ້ນ.

  1.5 ການຮົ່ວໄຫຼຕໍ່າ & ຊີວິດການບໍລິການຍາວ

     ການຮັບຮອງເອົາໂຄງສ້າງປະທັບຕາພິເສດທີ່ກໍາຫນົດເອງເພື່ອຫຼຸດຜ່ອນການຮົ່ວໄຫຼຂອງອາກາດພາຍໃນແລະພາຍນອກ. ການອອກແບບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດແລະສະພາບການເຮັດວຽກອຸດສາຫະກໍາທົ່ວໄປ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາແລະຍືດອາຍຸການບໍລິການຢ່າງຕໍ່ເນື່ອງ.

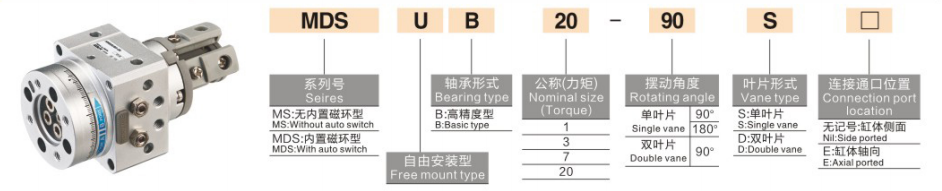

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: MSUB7-180S, MDSUB20-90S

  2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ແບບມາດຕະຖານທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ: MSUB7-180S (ຂະຫນາດ 7, ມຸມ swing 180°, ບໍ່ມີວົງແມ່ເຫຼັກ)

     • ຮູບແບບການຕິຊົມແມ່ເຫຼັກ: MDSUB20-90S (ຂະຫນາດ 20, ມຸມ swing 90°, ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບການຕິດຕັ້ງສະວິດ)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20 ℃, ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: double-acting single vane

     • ນ້ໍາເຮັດວຽກ: ການບີບອັດອາກາດ (ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ)

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: 5℃~60℃

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: ຂະຫນາດ 1: 0.2 ~ 0.7MPa; ຂະຫນາດ 3/7: 0.15 ~ 0.7MPa; ຂະຫນາດ 20: 0.15 ~ 1.0MPa

     • ເວລາແກວ່ງ (@0.5MPa): 0.07 ~ 0.3s / 90° (ປັບ​ໄດ້​)

     • ປະເພດລູກປືນ: ແບກຫາບ sliding ສູງ

  3.2 ຕາຕະລາງການປະຕິບັດທີ່ສໍາຄັນ

4. ແນວທາງການກຳນົດຄ່າຫຼັກ ແລະ ການເລືອກເຟັ້ນ

  4.1 ການເລືອກຂະໜາດ (ອີງຕາມແຮງບິດ ແລະ ການໂຫຼດ)

     • ຂະໜາດ 1 (φ10): 0.3N·m ແຮງບິດຜົນຜະລິດ, ເຫມາະສໍາລັບການໂຫຼດແສງສະຫວ່າງຈຸນລະພາກ ultra-light (≤1kg) ແລະຄວາມຖີ່ສູງຄວາມແມ່ນຍໍາຂອງສະຖານະການ rotary motion.

     • ຂະໜາດ 3 (φ15): 0.7N·m torque output, ເຫມາະສໍາລັບການນໍາໃຊ້ແສງສະຫວ່າງຂະຫນາດນ້ອຍ (1 ~ 3kg) ເຊັ່ນ: ການຫມຸນແຂນຫຸ່ນຍົນ.

     • ຂະໜາດ 7 (φ20): ຜົນຜະລິດແຮງບິດ 0.9N·m, ສອດຄ່ອງຢ່າງສົມບູນກັບການຈັດຕໍາແຫນ່ງດັດສະນີການໂຫຼດຂະຫນາດນ້ອຍແລະຂະຫນາດກາງ (3 ~ 5kg) ແລະສະຖານີ flipping workpiece.

     • ຂະໜາດ 20 (φ30): ຜົນຜະລິດແຮງບິດສູງ 2.9N·m, ໃຊ້ໄດ້ກັບວຽກການຈັດຕໍາແໜ່ງ rotary ຫນັກຂະຫນາດກາງ (5 ~ 10kg).

  4.2 ການເລືອກມຸມ & ຄວາມຊັດເຈນ

     • 90° Swing Angle: ອອກແບບມາສໍາລັບການ flipping ມຸມຂວາແລະການສະຫຼັບທິດທາງ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໂຫຼດ / unloading workpiece ແລະຕໍາແຫນ່ງ 90° ການຊີ້ນໍາ.

     • 180° Swing Angle: ເຫມາະສໍາລັບການຫມຸນເຄິ່ງຮອບວຽນແລະ flipping workpiece, realizing 180° reverse positioning ແລະການສະຫຼັບສະຖານີ bidirectional.

     • ການຍົກລະດັບຄວາມແມ່ນຍໍາສູງ: ເລືອກຊຸດ MSUA ສໍາລັບຄວາມຕ້ອງການຄວາມແມ່ນຍໍາສູງທີ່ມີຄວາມແມ່ນຍໍາຂອງເວທີ wobble ≤0.03mm.

  4.3 ການຕັ້ງຄ່າສະວິດແມ່ເຫຼັກ

     • MSUB (ບໍ່ເປັນແມ່ເຫຼັກ): ຮຸ່ນປະຫຍັດພື້ນຖານໂດຍບໍ່ມີວົງແມ່ເຫຼັກ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບການເຄື່ອນທີ່ແບບຮອບວຽນງ່າຍດາຍໂດຍບໍ່ມີສັນຍານຄວາມຕ້ອງການຄໍາຕິຊົມ.

     • MDSUB (ແມ່ເຫຼັກ): ວົງແມ່ເຫຼັກໃນຕົວ, ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ D-T791/D-T792 ທີ່ມີຕໍາແຫນ່ງການຮັບຮູ້ທີ່ສາມາດປັບໄດ້ໂດຍຕົນເອງ, ສະຫນັບສະຫນູນການຄວບຄຸມການເຊື່ອມຕໍ່ສັນຍານ PLC ອັດຕະໂນມັດ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ລະບົບຫຸ່ນຍົນທີ່ຊັດເຈນ: ນໍາໃຊ້ກັບການຫມຸນຮ່ວມກັນຂອງຫຸ່ນຍົນຂະຫນາດນ້ອຍແລະການ swinging end-effector, featuring lightweight, ຂະຫນາດກະທັດລັດແລະສູງ positioning repeatability.

     • ສະຖານີດັດສະນີອັດຕະໂນມັດ: ທີ່ສົມບູນແບບສໍາລັບການດັດສະນີຄວາມແມ່ນຍໍາຂອງ 90 ° / 180 °, ຕໍາແຫນ່ງການຊອກຄົ້ນຫາແລະການປະກອບຕໍາແຫນ່ງສະຖານີໃນອຸປະກອນເອເລັກໂຕຣນິກແລະອຸດສາຫະກໍາເຄື່ອງໃຊ້ໃນເຮືອນຂະຫນາດນ້ອຍ.

     • Workpiece Flipping & ການຊີ້ນໍາ: ເຫມາະສໍາລັບການ flipping ແລະທິດທາງການປ່ຽນແປງຂອງ workpieces ໂຫຼດແສງສະຫວ່າງ (≤10kg) ໃນສາຍ conveyor, ບັນລຸສູນ backlash ແລະການຫມຸນກ້ຽງຜົນກະທົບຕ່ໍາ.

     • ເວທີ rotary ຂະຫນາດນ້ອຍ: ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເວທີການຫມຸນຈຸນລະພາກ, ການພິມປ້າຍຊື່ແລະການຫມຸນສະຖານີເຄື່ອງຫມາຍ, ມີການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຄວາມຫຍຸ້ງຍາກໃນການບໍາລຸງຮັກສາຕ່ໍາ.

6. MSUB vs CRB2 / CRBU2 Series ການປຽບທຽບໄວ

7. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. ການເລືອກຂະໜາດ: ຄິດ​ໄລ່​ແຮງ​ບິດ​ໂດຍ​ອີງ​ໃສ່​ນ​້​ໍ​າ workpiece ແລະ radius ພືດ​ຫມູນ​ວຽນ​ທີ່​ມີ​ປັດ​ໄຈ​ຄວາມ​ປອດ​ໄພ ≥2​. ເລືອກຂະຫນາດ 1 ສໍາລັບການໂຫຼດ ≤1kg, ຂະຫນາດ 3 ສໍາລັບ 1 ~ 3kg, ຂະຫນາດ 7 ສໍາລັບ 3 ~ 5kg, ຂະຫນາດ 20 ສໍາລັບ 5 ~ 10kg.

     2. ການເລືອກມຸມ: ເລືອກມຸມແກວ່ງ 90° ສໍາລັບການພິກມຸມຂວາ ແລະ ການຊີ້ນໍາ; ເລືອກມຸມແກວ່ງ 180° ສຳລັບການພິກຮອບເຄິ່ງຮອບ ແລະການຈັດຕຳແໜ່ງປີ້ນ.

     3. ການເລືອກປະຕິບັດຫນ້າ: ເລືອກ MDSUB ທີ່ມີວົງແມ່ເຫຼັກສໍາລັບຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານແລະການເຊື່ອມຕໍ່ PLC; ອັບເກຣດເປັນຊຸດ MSUA ສໍາລັບຄວາມຕ້ອງການການຈັດຕໍາແໜ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MSUB series ກະບອກກະບອກ rotary ຂະຫນາດກະທັດຮັດມີການອອກແບບຕາຕະລາງທີ່ມີຄວາມແມ່ນຍໍາສູງປະສົມປະສານ, ມຸມ swing ທີ່ສາມາດປັບໄດ້ແລະຄວາມສາມາດໃນການໂຫຼດສູງ, ສະຫນອງການແກ້ໄຂ rotary ຕ່ໍາ, ຄວາມຫມັ້ນຄົງສູງແລະປະຫຍັດພື້ນທີ່ສໍາລັບສະຖານີ flipping ແລະດັດສະນີອັດຕະໂນມັດໃນລະດັບ 10kg.
