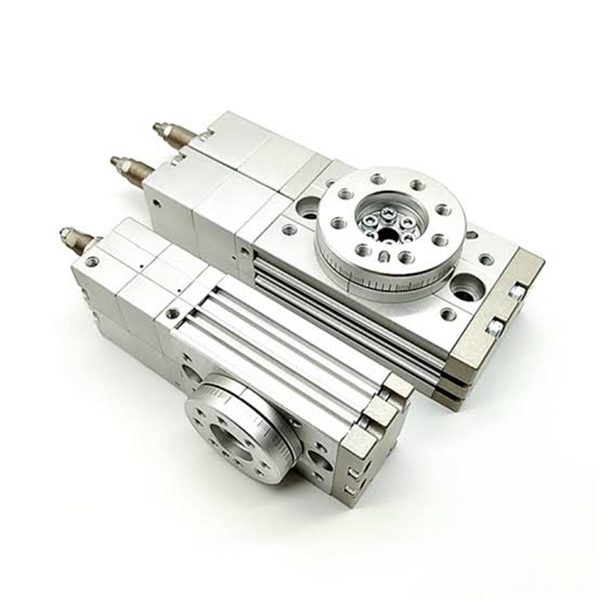

MSZ Series ສາມຕໍາແຫນ່ງກະບອກ Rotary | Rack & Pinion Pneumatic Actuator

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. Product Overview & Core Positioning

  ຊຸດ SOLH MSZ ເປັນກະບອກ rack-and-pinion rotary ມືອາຊີບທີ່ຖືກອອກແບບມາເປັນພິເສດສໍາລັບການຈັດຕໍາແຫນ່ງສາມຕໍາແຫນ່ງ. ມັນມີລັກສະນະເປັນເອກະລັກຊ້າຍ / ກາງ / ຂວາ (0 ° / Mid-stop / 180 °) ຟັງຊັນຢຸດສາມເທົ່າ, ແກ້ໄຂຈຸດເຈັບປວດທີ່ກະບອກ rotary ສອງຕໍາແຫນ່ງມາດຕະຖານບໍ່ສາມາດບັນລຸການຢຸດກາງຈັງຫວະ. ຄວບຄຸມໂດຍປ່ຽງ solenoid ແຮງດັນກາງ 5/3-way ໂດຍບໍ່ມີການຕັ້ງຄ່າວົງຈອນສອງວາວ, ມັນເຮັດໃຫ້ຮູບແບບລະບົບ pneumatic ງ່າຍດາຍຫຼາຍ. ຕໍາແຫນ່ງກາງສະຫນັບສະຫນູນການປັບ ± 10 °, ໃນຂະນະທີ່ທັງສອງປາຍຮັບຮູ້ການປັບມຸມ 0 ~ 95 °, ເຮັດໃຫ້ມັນເປັນການແກ້ໄຂ pneumatic ທີ່ດີທີ່ສຸດສໍາລັບການຫຼາກຫຼາຍຂອງ workpiece, ການຈັດລຽງ, ດັດສະນີຫຼາຍສະຖານີແລະສະຖານະການທີ່ຮຽກຮ້ອງໃຫ້ມີການຈັດຕໍາແຫນ່ງປານກາງທີ່ບັງຄັບ.

  1.1 Series Quick Selection Core

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນຫຼັກ: ຮັບຮູ້ການຫມຸນສາມຢຸດທີ່ຖືກຕ້ອງຂອງ 0° (ຊ້າຍ) → ກາງ (ກາງ) → 180° (ຂວາ) ດ້ວຍຕໍາແໜ່ງກາງທີ່ສາມາດປັບໄດ້ເພື່ອຕອບສະໜອງຄວາມຕ້ອງການການຈັດຕໍາແໜ່ງແບບຍືດຫຍຸ່ນຫຼາຍມຸມ.

2. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ (ມາດຕະຖານ SOLH)

  2.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຂະຫນາດເຈາະ: 10/20/30/50

     • ຮູບແບບການດໍາເນີນການ: double-acting, dual-rack & pinion, ສາມຕໍາແຫນ່ງກາງຢຸດ

     • ຄວາມກົດດັນການເຮັດວຽກ: 0.2 ~ 1.0MPa (ປະເພດ buffer ຢາງ); 0.2 ~ 0.6MPa (ປະເພດ buffer ໄຮໂດຼລິກ)

     • ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.05MPa

     • ອຸນຫະພູມເຮັດວຽກ: 0 ℃ ~ 60 ℃ (ບໍ່​ມີ​ສະ​ພາບ​ແວດ​ລ້ອມ freezing​)

     • Swing Angle: 0~95° ສໍາລັບສົ້ນດຽວ, ມຸມປັບໄດ້ທັງຫມົດ 0 ~ 190°

     • ການປັບຕົວກາງຢຸດ: ± 10° ການປັບລະອຽດໂດຍອີງໃສ່ຕໍາແຫນ່ງກາງ

     • ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ: ±0.02mm (MSZA ປະເພດຄວາມແມ່ນຍໍາສູງ); ±0.05mm (ປະເພດພື້ນຖານ MSZB)

     • ໂຫມດການລະບາຍນ້ໍາ: ການທໍາງານການລະບາຍນໍ້າມັນດ້ວຍຕົນເອງ

     • Port Thread: M5×0.8 (10/20 ເຈາະ); M8×1.25 (30/50 ເຈາະ)

  2.2 ແຮງບິດຂາອອກ & ໂຫຼດທີ່ອະນຸຍາດ (0.5MPa)

  2.3 ຄວາມສາມາດໃນການດູດຊຶມພະລັງງານ Buffer

3. ລັກສະນະໂຄງສ້າງ & ຫຼັກການການເຮັດວຽກສາມຕໍາແຫນ່ງ

  3.1 ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

     • Dual-Rack & Dual-Piston Mid-stop Structure: ຮັບຮອງເອົາເກຍຂັບລົດ rack double ແລະການອອກແບບ piston ຢຸດກາງທີ່ເປັນເອກະລາດ, ລົບລ້າງ backlash ແລະ outputting ແຮງບິດທີ່ຫມັ້ນຄົງແລະສອດຄ່ອງໃນລະຫວ່າງການສະຫຼັບສາມຕໍາແຫນ່ງ.

     • ການອອກແບບຕາຕະລາງ Rotary ປະສົມປະສານ: ປະກອບດ້ວຍຮູ pin ຕໍາແຫນ່ງສໍາລັບການຕິດຕັ້ງ workpiece ໂດຍກົງ, ມີລັກສະນະ rigidity ສູງແລະການຕິດຕັ້ງງ່າຍດາຍແລະໄວໂດຍບໍ່ມີການ fixtures ພິເສດ.

     • Central Hollow ຜ່ານ-ຂຸມ: ມີຮູກາງໃນຕົວ (Ø6~Ø12), ຊ່ວຍໃຫ້ທໍ່ອາກາດ ແລະສາຍໄຟຟ້າຜ່ານໄດ້ຢ່າງເປັນລະບຽບ, ເຮັດໃຫ້ສາຍໄຟ ແລະທໍ່ປະສົມປະສານໄດ້.

     • ການປັບມຸມເອກະລາດ: ຕິດຕັ້ງດ້ວຍບານປັບແບບມືອາຊີບ, ຮອງຮັບການປັບຕົວປັບເປັນເອກະລາດຂອງມຸມຈຳກັດຊ້າຍ/ຂວາ ແລະຕຳແໜ່ງຢຸດກາງ, ຮັບຮູ້ການປັບມຸມທີ່ມີຄວາມຍືດຫຍຸ່ນ.

     • ສະລັອດຕິງສະຫຼັບແມ່ເຫຼັກມາດຕະຖານ: ຮ່ອງສະຫງວນມາດຕະຖານທັງສອງດ້ານ, ເຂົ້າກັນໄດ້ກັບສະຫຼັບແມ່ເຫຼັກ D-M9B ແລະ D-A93, ຮັບຮູ້ເວລາທີ່ແທ້ຈິງຂອງສາມຕໍາແຫນ່ງຊ້າຍ / ກາງ / ຂວາສໍາລັບການເຊື່ອມຕໍ່ສັນຍານອັດຕະໂນມັດ.

  3.2 ຫຼັກການຄວບຄຸມສາມຕໍາແໜ່ງ (ຂໍ້ໄດ້ປຽບຫຼັກ)

   ຊຸດ MSZ ຕ້ອງການພຽງແຕ່ປ່ຽງ solenoid ແຮງດັນກາງ 5/3 ທາງ ເພື່ອຮັບຮູ້ການສະຫຼັບສາມຕໍາແໜ່ງ, ບໍ່ຈໍາເປັນຕ້ອງມີການສະຫຼັບວົງຈອນລົມສອງວາວ ຫຼື ສະລັບສັບຊ້ອນ, ເຊິ່ງເຮັດໃຫ້ໂຄງສ້າງຂອງລະບົບງ່າຍຂຶ້ນ ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍອຸປະກອນໂດຍລວມ.

     1. ຕຳແໜ່ງຊ້າຍ (0°): ປ່ຽງ solenoid valve ຊ່ອງຮັບອາກາດຂອງສະຖານີ, ການສະຫນອງອາກາດຂ້າງດຽວແລະທໍ່ສົ່ງຄືນດ້ານຂ້າງ, ຂັບລົດຕາຕະລາງ rotary ລັອກຢ່າງຖືກຕ້ອງຢູ່ໃນຕໍາແຫນ່ງຈໍາກັດ 0 °ຊ້າຍ.

     2. ຕຳແໜ່ງຂວາ (180°): ປ່ຽງ solenoid valve ຊ່ອງຮັບອາກາດທາງຂວາ, ການປະຕິບັດວົງຈອນຂອງອາກາດ reverse, ຂັບລົດຕາຕະລາງ rotary ເພື່ອ rotary ແລະລັອກຢູ່ໃນຕໍາແຫນ່ງຈໍາກັດ 180 °ສິດທິ.

     3. ຕຳແໜ່ງຢຸດກາງ (M): Solenoid valve ສະຖານີກາງ, ທັງສອງດ້ານຂອງກະບອກສູບແມ່ນຄວາມກົດດັນພ້ອມໆກັນ. piston rotary ຮັກສາຄວາມສົມດຸນຂອງຜົນບັງຄັບໃຊ້, ແລະ piston ກາງຢຸດເອກະລາດ pushes ແລະ locks ຕາຕະລາງຢູ່ໃນຕໍາແຫນ່ງກາງ preset, realizing ຕໍາແຫນ່ງກາງທີ່ຫມັ້ນຄົງ.

4. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  ລະຫັດຕົວແບບທົ່ວໄປ: MSZB20-R-M9BL

5. ກົດລະບຽບການຄັດເລືອກ & ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

  5.1 ກົດລະບຽບການຈັດລໍາດັບຄວາມສໍາຄັນ

     1. ຕໍາແໜ່ງຄວາມຕ້ອງການທໍາອິດ: ເລືອກຊຸດ MSZ ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ຕ້ອງການສາມຕໍາແຫນ່ງ (ຊ້າຍ / ກາງ / ຂວາ) ຢຸດ; ຖັງຫມຸນແບບສອງຕຳແໜ່ງ MSQ/HRQ ແມ່ນບໍ່ສາມາດໃຊ້ໄດ້.

     2. ການຈັບຄູ່ຄວາມຊັດເຈນ: ເລືອກປະເພດຄວາມແມ່ນຍໍາສູງຂອງ MSZA ສໍາລັບສະຖານະການຈັດຕໍາແຫນ່ງທີ່ຊ້ໍາກັນສູງ; ເລືອກປະເພດພື້ນຖານ MSZB ທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍສໍາລັບສະຖານະການທົ່ວໄປທົ່ວໄປ.

     3. ການຈັບຄູ່ຄວາມໄວແລະການໂຫຼດ: ຮັບຮອງເອົາ -R ປະເພດ buffer ໄຮໂດຼລິກສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມໄວສູງ, ການໂຫຼດຫນັກແລະຜົນກະທົບສູງ; buffer ຢາງມາດຕະຖານແມ່ນພຽງພໍສໍາລັບການດໍາເນີນງານຕ່ໍາຄວາມໄວແສງສະຫວ່າງ.

     4. ໂຫຼດການກວດສອບ: ຮັບປະກັນການໂຫຼດ radial ຕົວຈິງຢ່າງເຂັ້ມງວດ, axial load ແລະ bending moment ຕ່ໍາກວ່າຄ່າທີ່ອະນຸຍາດເພື່ອຫຼີກເວັ້ນການ jamming ແລະ deviation ຕໍາແຫນ່ງ.

  5.2 ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     • ການ​ຜັນ​ແປ ແລະ​ການ​ຈັດ​ລຽງ​ຂອງ​ວຽກ​ງານ: ຮັບ​ຮູ້​ການ​ວາງ​ຕໍາ​ແຫນ່ງ​ກາງ​ແລະ​ການ​ກະ​ຈາຍ​ວັດ​ສະ​ດຸ​ຊ້າຍ / ຂວາ​ທີ່​ມີ 0° / 90° / 180° ສະ​ຫຼັບ​ຫຼາຍ​ມຸມ​.

     • ດັດສະນີຫຼາຍສະຖານີ: ສະຫຼັບສາມຕໍາແຫນ່ງສໍາລັບການປະກອບອັດຕະໂນມັດ, ການຊອກຄົ້ນຫາແລະສະຖານີການໂອນຂະບວນການ.

     • Workpiece Flip & ການຊີ້ນໍາ: ສໍາເລັດການພິກທີ່ຫມັ້ນຄົງແລະການປະຕິບັດການຊີ້ນໍາໂດຍຜ່ານ 0° → ກາງ → 180° ພືດຫມູນວຽນກ້າວຫນ້າ.

     • ເອເລັກໂທຣນິກ ແລະ ການຫຸ້ມຫໍ່ອັດຕະໂນມັດ: ໃຊ້ກັບການບີບອັດຝາຂວດ, ການຈັດຕໍາແໜ່ງຊິບ, ການກວດຫາຜະລິດຕະພັນຫຼາຍມຸມ ແລະອຸປະກອນການຫຸ້ມຫໍ່ທີ່ຊັດເຈນ.

6. MSZ vs MSQ Core Difference Comparison

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MSZ ຊຸດສາມຕໍາແຫນ່ງ rack-and-pinion cylinder ບັນລຸຈຸດຢຸດສາມຕໍາແຫນ່ງຊ້າຍ / ກາງ / ຂວາທີ່ມີການຄວບຄຸມງ່າຍດາຍວາວດຽວ, ມຸມກາງທີ່ສາມາດປັບໄດ້ແລະຄວາມແມ່ນຍໍາສູງ, ເປັນການແກ້ໄຂແບບມືອາຊີບສໍາລັບການຈັດຮຽງອັດຕະໂນມັດ, ດັດສະນີແລະອຸປະກອນການຈັດຕໍາແຫນ່ງຫຼາຍມຸມ.
