ຕາຕະລາງສະໄລ້ນິວເມຕິກ MXF Series Ultra-Thin High-Rigidity Pneumatic Slide

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

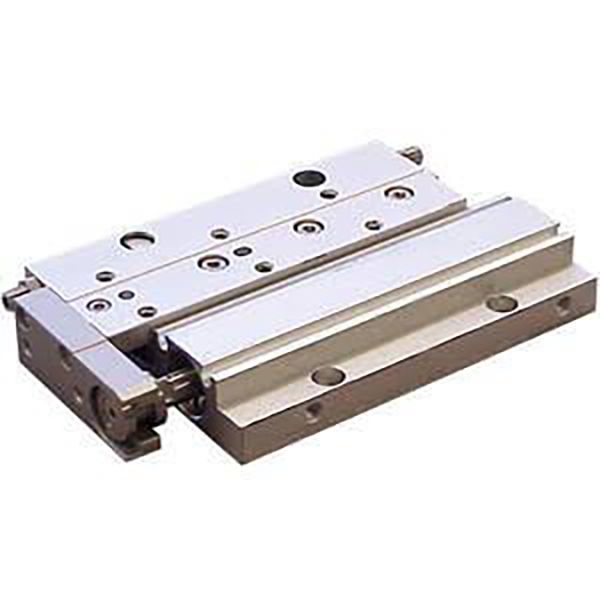

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MXF ແມ່ນຕາຕະລາງສະໄລ້ນິວເມຕິກທີ່ມີແຮງດັນສູງ, ບາງໆ, ຄວາມເຂັ້ມງວດສູງ, ທີ່ຖືກອອກແບບສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ມີຄວາມສູງຈໍາກັດ. ປະກອບດ້ວຍຮູບແບບຂະຫນານຂອງກະບອກສູບແລະລົດໄຟຄູ່ມື roller ຂ້າມ, ໂຄງສ້າງການຕິດສອງດ້ານເທິງ / ລຸ່ມແລະຄວາມສາມາດໃນການບັນທຸກຂະຫນາດກາງ, ມັນບັນລຸຄວາມສູງຂອງຮ່າງກາຍຕ່ໍາສຸດທີ່ແມ່ນ 40% slimmer ກວ່າ MXS ທົ່ວໄປຂອງສະເປກດຽວກັນ. ດ້ວຍການຈັດຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາຂະຫນາດກາງທີ່ຫມັ້ນຄົງ, ການດໍາເນີນງານໃນຈັງຫວະຍາວທີ່ລຽບງ່າຍແລະຄວາມທົນທານຂອງຮອບວຽນຄວາມຖີ່ສູງ, ມັນເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂສະໄລ້ຕ່ໍາທີ່ມີຄວາມລະອຽດຕ່ໍາສໍາລັບການຈັດການວັດສະດຸທີ່ມີຄວາມແມ່ນຍໍາ, ການປະກອບແລະການປ່ຽນສະຖານີໃນລະບົບອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

ການຈັດຕໍາແຫນ່ງຫຼັກ & ລັກສະນະໂຄງສ້າງ

     -- ໂຄງສ້າງການຂັບຂີ່ແບບ Dual-Acting: ຮັບຮອງເອົາການດໍາເນີນການ double-acting ທີ່ຫມັ້ນຄົງທີ່ມີຂະຫນາດເຈາະຕັ້ງແຕ່φ8 ຫາ φ20mm, ສະຫນອງຜົນຜະລິດການໂຫຼດຂະຫນາດກາງທີ່ເຊື່ອຖືໄດ້ຂອງ 20 ~ 180N, ຢ່າງສົມບູນຈັບຄູ່ສະຖານະການການຈັດການຄວາມແມ່ນຍໍາຂະຫນາດກາງ.

     -- Parallel Cylinder & Cross Roller Guide Design: ຄູ່ມືທາງລົດໄຟແລະກະບອກສູບແມ່ນຈັດລຽງຕາມຂະຫນານ, ແຍກການຮັບຜິດຊອບການໂຫຼດຈາກການເຄື່ອນໄຫວປະທັບຕາ piston rod. ໂຄງ​ປະ​ກອບ​ການ​ນີ້​ສະ​ຫນອງ​ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​, friction ຕ​່​ໍ​າ​, ສູນ​ການ​ດໍາ​ເນີນ​ງານ​ຊ່ອງ​ຫວ່າງ​ແລະ​ການ​ເຄື່ອນ​ໄຫວ​ເສັ້ນ​ກ້ຽງ​ທີ່​ສຸດ​.

     -- ເນື້ອໜັງຕ່ຳສຸດບາງສ່ວນ: ຄວາມສູງຂອງຮ່າງກາຍແມ່ນພຽງແຕ່ 16 ~ 27mm, 40% ຕ່ໍາກວ່າແບບ MXS ທຽບເທົ່າ. ມັນເປັນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການເກັບກູ້ຕ່ໍາສຸດແລະຮູບແບບອຸປະກອນທີ່ຫນາແຫນ້ນສູງ.

     --ປະສິດທິພາບຄວາມຊັດເຈນຂະຫນາດກາງທີ່ເຊື່ອຖືໄດ້: ຮັບປະກັນຄວາມຂະໜານແລ່ນ 0.03 ມມ, ລວງຕັ້ງ 0.05 ມມ ແລະ ຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງຊ້ຳ ± 0.02 ມມ, ຕອບສະໜອງໄດ້ມາດຕະຖານມາດຕະຖານການຈັດຕຳແໜ່ງອັດຕະໂນມັດທີ່ມີຄວາມແມ່ນຍໍາປານກາງ.

     -- ການຕິດຕັ້ງສອງດ້ານທີ່ມີຄວາມແມ່ນຍໍາສູງ: ມີອຸປະກອນທີ່ມີຮູທາງເທິງແລະຮູປາດທາງລຸ່ມ, ບວກກັບຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນ. ສະຫນັບສະຫນູນການຕິດຕັ້ງໃນທາງບວກແລະປີ້ນກັບກັນ, ຮັບປະກັນຄວາມຖືກຕ້ອງສູງ mounting ຊ້ໍາຫຼັງຈາກ disassembly ແລະ reassembly.

     -- ທໍ່ແບບຍືດຫຍຸ່ນ & ການຕິດຕັ້ງເຊັນເຊີ: ເຂົ້າກັນໄດ້ກັບທໍ່ສອງທິດທາງທາງຂວາງແລະແກນ. ວົງແມ່ເຫຼັກໃນຕົວທີ່ມີການອອກແບບຮ່ອງ slider ປິດບັງສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງໂດຍບໍ່ມີການແຊກແຊງໂຄງສ້າງ.

     -- ຕົວເລືອກ Stroke ທີ່ສາມາດປັບໄດ້ & Multi-Buffer: ມາດຕະຖານ polyurethane buffers ຢູ່ທັງສອງສົ້ນສໍາລັບການ cushioning ຫມັ້ນຄົງ. ຄຸນນະສົມບັດການປັບ 5mm stroke per end (10mm ລະດັບມາດຕະຖານທັງຫມົດ trimming), ມີ X11 ທາງເລືອກສໍາລັບການປັບລະອຽດ 15mm ultra-long ແລະ buffers ໄຮໂດຼລິກທາງເລືອກສໍາລັບສະຖານະການຜົນກະທົບຄວາມຖີ່ສູງ.

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

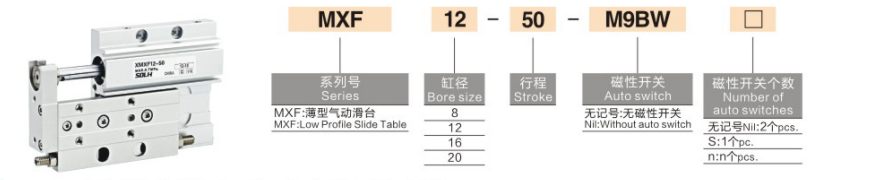

   1. ຕົວຢ່າງຕົວແບບ: MXF12-50-M9BW

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- MXF8-20: ຮູບແບບມາດຕະຖານທີ່ບໍ່ມີສະຫຼັບ, ເຈາະ 8mm, stroke 20mm, double acting

     -- MXF20-100-2M9B: ເຈາະ 20mm, ເສັ້ນເລືອດຕັນໃນຍາວ 100mm, ສະວິດແມ່ເຫຼັກຄູ່ສໍາລັບການກວດສອບຕໍາແຫນ່ງສອງທິດທາງ

     -- MXF16-75-X11: ເຈາະ 16mm, stroke 75mm, 15mm ຂະຫຍາຍ stroke adjustment

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ (@0.5MPa, Double Acting)

ປະສິດທິພາບຫຼັກ ແລະຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

     -- ໂຄງສ້າງກະທັດຮັດບາງທີ່ສຸດສໍາລັບການປະຫຍັດພື້ນທີ່ທີ່ສຸດ: ດ້ວຍຄວາມສູງຂອງຮ່າງກາຍຕ່ໍາສຸດຂອງ 16 ~ 27 ມມ, 40% slimmer ກວ່າ MXS ຊຸດ, ມັນປັບຢ່າງສົມບູນກັບອຸປະກອນການເກັບກູ້ຕ່ໍາສຸດແລະຮູບແບບ modular ຫນາແຫນ້ນທີ່ slides ທໍາມະດາບໍ່ສາມາດຕິດຕັ້ງໄດ້.

     -- ຄວາມແຂງກະດ້າງສູງ & ການດໍາເນີນງານໄລຍະຍາວທີ່ຫມັ້ນຄົງ: ຄູ່ມື roller ຂ້າມຈັບຄູ່ກັບຮ່າງກາຍ monolithic ປະສົມປະສານກໍາຈັດຊ່ອງຫວ່າງແລ່ນແລະການຜິດປົກກະຕິ. ມັນຮັກສາການດໍາເນີນງານທີ່ຫມັ້ນຄົງທີ່ບໍ່ມີການສັ່ນສະເທືອນພາຍໃຕ້ເສັ້ນເລືອດຕັນໃນຍາວສູງສຸດ 100mm ແລະເງື່ອນໄຂການຂີ່ລົດຖີບທີ່ມີຄວາມຖີ່ສູງ.

     -- ການຕິດຕັ້ງສອງດ້ານທີ່ມີການປັບຕົວທີ່ເຂັ້ມແຂງ: ຮອງຮັບການສ້ອມແຊມເທິງຜ່ານຮູ ແລະ ການຕິດຕັ້ງຮູທໍ່ທາງລຸ່ມ, ເຂົ້າກັນໄດ້ກັບທັງການຕິດຕັ້ງບວກ ແລະ ດ້ານຫຼັງ. ມາພ້ອມກັບຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງຂອງຊ້ໍາຄືນໃຫມ່ຫຼັງຈາກ disassembly ຊ້ໍາແລະປະກອບ.

     -- Stroke ປັບໄດ້ແບບຍືດຫຍຸ່ນ & ການປັບຕົວຫຼາຍສະຖານີ: ມາດຕະຖານປັບລະອຽດ 5mm ຕໍ່ປາຍ (10mm ລະດັບການຕັດທັງຫມົດ). ຂໍ້ມູນຈໍາເພາະ X11 ທາງເລືອກສະຫນອງການປັບຕົວເສັ້ນເລືອດຕັນໃນຂະຫຍາຍ 15 ມມ, ຕອບສະຫນອງຄວາມຕ້ອງການການປັບທຽບເສັ້ນເລືອດຕັນໃນທີ່ຊັດເຈນສໍາລັບຂະບວນການອັດຕະໂນມັດຫຼາຍສະຖານີ.

     -- ບໍ່ມີນ້ຳມັນ ແລະ ຊີວິດການບໍລິການຍາວນານດ້ວຍການບຳລຸງຮັກສາຕ່ຳ: ຮັບຮອງເອົາການອອກແບບການປະທັບຕາທີ່ມີ friction ຕ່ໍາແລະບໍ່ມີນ້ໍາມັນ, ມີອາຍຸການບໍລິການຫຼາຍກວ່າ 5 ລ້ານຮອບ. ມັນສາມາດໃຊ້ໄດ້ກັບທັງສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ສະອາດແລະສາຍການຜະລິດອັດຕະໂນມັດແບບດັ້ງເດີມທີ່ມີຄວາມຕ້ອງການບໍາລຸງຮັກສາປະຈໍາວັນຫນ້ອຍທີ່ສຸດ.

ວິທີການຕິດຕັ້ງ & ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

   1. ວິທີການຕິດສອງ

     -- ການຕິດຕັ້ງເທິງ: ສ້ອມແຊມຜ່ານທາງເທິງຜ່ານຮູທີ່ມີການຈັດລຽງການໂຫຼດເທິງ. ຈັບຄູ່ກັບ pins ຕໍາແຫນ່ງສໍາລັບການວາງຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງແລະຮັບຜິດຊອບການໂຫຼດທີ່ຫມັ້ນຄົງ.

     -- ການຕິດຕັ້ງທາງລຸ່ມ: ສ້ອມແຊມຜ່ານຮູທໍ່ທາງລຸ່ມເພື່ອຕິດຕັ້ງພື້ນຜິວອຸປະກອນໂດຍກົງ. ຄຸນນະສົມບັດການປະກອບຢ່າງຫນັກແຫນ້ນແລະແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ mounting reverse.

   2.Typical ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ

     -- 3C ອຸດສາຫະກໍາເອເລັກໂຕຣນິກ: lamination ຫນ້າຈໍ, ການຈັດການໂມດູນ, ການໂອນຄະນະກໍາມະ PCB, ສະຫຼັບສະຖານີການຊອກຄົ້ນຫາແລະການກໍານົດຕໍາແຫນ່ງອົງປະກອບເອເລັກໂຕຣນິກຄວາມແມ່ນຍໍາ.

     -- Precision Assembly Automation: ການກົດພາກສ່ວນຂະຫນາດນ້ອຍ, ການປະກອບຢູ່ປາຍຍອດ, screw locking fixture ການຂັບລົດແລະການປະຕິບັດການ cyclic ເຄື່ອງມືນ້ໍາຫນັກເບົາ.

     -- ເຄື່ອງຈັກຫຸ້ມຫໍ່: ການຊຸກຍູ້ວັດສະດຸ, ການຕັດເຄື່ອງມືການຂັບລົດ, ການຕິດສະຫຼາກແລະການຖ່າຍທອດວັດສະດຸທາງໄກ.

     -- ອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ: ອຸປະກອນການເລື່ອນຮ່າງກາຍປະຕູ, ສະຫຼັບສະຖານີສາຍການຜະລິດແລະການໂຫຼດຂະຫນາດກາງຄວາມຖີ່ສູງການຂັບລົດເສັ້ນວົງຈອນ.

MXF vs MXH vs MXS | ການປຽບທຽບຕາຕະລາງສະໄລ້ຂະໜາດນ້ອຍ ແລະກະທັດຮັດ

ຄູ່ມືການເລືອກດ່ວນສາມຂັ້ນຕອນ

   1. ການເລືອກຂະຫນາດເຈາະໂດຍການໂຫຼດ: ຈັບຄູ່ເສັ້ນຜ່າສູນກາງເຈາະຕາມນ້ໍາຫນັກ workpiece: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. ສະຫງວນບໍ່ຫນ້ອຍກວ່າ 50% ຂອບການໂຫຼດເພື່ອຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.

   2. ການຢືນຢັນເສັ້ນເລືອດຕັນ: ມາດຕະຖານເສັ້ນເລືອດຕັນໃນຕັ້ງແຕ່ 10mm ຫາ 100mm. ຕ້ອງການຊຸດ MXF ສໍາລັບສະຖານະການ stroke ຍາວ (≥50mm); ເລືອກຊຸດ MXH ສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂອງຮອບວຽນໄລຍະສັ້ນ ແລະ ຄວາມຖີ່ສູງ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ:
     --  ການກວດຫາຕຳແໜ່ງ: ມີສະວິດແມ່ເຫຼັກຄູ່ M9B ສໍາລັບການກວດສອບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນ bidirectional ທີ່ຖືກຕ້ອງ.

     -- Stroke ການປັບລະອຽດ: ເລືອກມາດຕະຖານ -X10 (5mm trimming) ສໍາລັບການນໍາໃຊ້ປົກກະຕິ; ເລືອກ -X11 (15mm ຂະຫຍາຍ trimming) ສໍາລັບການປັບໄດ້ຊັດເຈນຫຼາຍຈັງຫວະ.

     --  Buffering Optimization: ຮັບຮອງເອົາມາດຕະຖານ polyurethane buffers ສໍາລັບການດໍາເນີນງານທໍາມະດາ; ຍົກລະດັບເປັນ buffers ໄຮໂດຼລິກສໍາລັບຜົນກະທົບຄວາມຖີ່ສູງແລະສະຖານະການຫຼຸດຜ່ອນສຽງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MXF series ຕາຕະລາງ slider pneumatic ທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ ultra-thin ມີລັກສະນະຄວາມສູງຂອງຮ່າງກາຍຕ່ໍາກວ່າ 40% ກ່ວາ MXS, ຄູ່ມືຄວາມເຂັ້ມງວດສູງຂອງ roller ຂ້າມ, ການຕິດຕັ້ງສອງດ້ານແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ, ເປັນການແກ້ໄຂຫຼັກທີ່ມີຄ່າໃຊ້ຈ່າຍສູງສໍາລັບການອັດຕະໂນມັດຂະຫນາດກະທັດຮັດຈໍາກັດຄວາມສູງແລະຄວາມແມ່ນຍໍາຂະຫນາດກາງ handling high-frequency.
