ຕາຕະລາງສະໄລ້ນິວເມຕິກ MXH Series ແຄບແຄບຍາວ Stroke

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

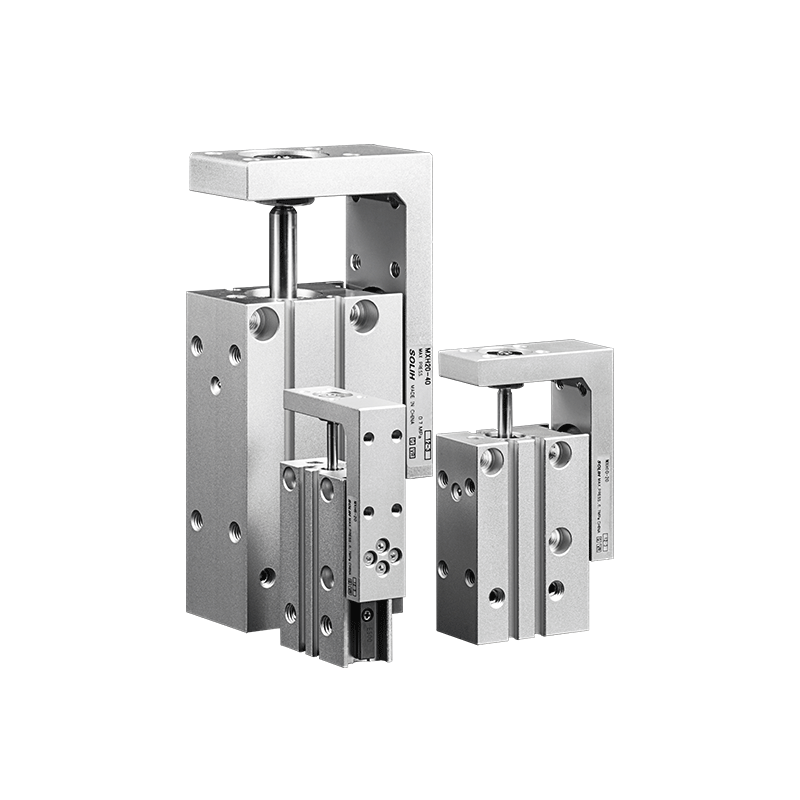

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MXH ເປັນຕາຕະລາງເລື່ອນ pneumatic ແຄບແບບແຄບທີ່ຕິດຕັ້ງດ້ວຍລະບົບຄໍາແນະນໍາເສັ້ນເສັ້ນຂອງບານ. ປະສົມປະສານການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາ, ຄວາມເຂັ້ມງວດສູງ, ແລະປະສິດທິພາບເສັ້ນເລືອດຕັນໃນຂະຫຍາຍໄດ້ເຖິງ 60 ມມ, ມັນປະກອບດ້ວຍຄວາມກວ້າງຂອງຮ່າງກາຍແຄບທີ່ສຸດທີ່ຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງຢ່າງຫຼວງຫຼາຍ. ດ້ວຍຄວາມສາມາດໃນການໂຫຼດຕ້ານການ deflection ທີ່ດີເລີດແລະຄວາມສາມາດໃນການຕັ້ງຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາຂະຫນາດກາງ, ມັນໄດ້ຖືກປັບປຸງເປັນພິເສດສໍາລັບການຕິດຕັ້ງຫຼາຍສະໄລ້ຂ້າງຄຽງຂ້າງຄຽງຂ້າງແລະການປະຕິບັດການໂອນຄວາມແມ່ນຍໍາໃນສະຖານະການອັດຕະໂນມັດທີ່ມີຂໍ້ຈໍາກັດຫຼາຍ, ໃຫ້ບໍລິການເປັນການແກ້ໄຂການຂັບຂີ່ micro linear ຍາວທີ່ເຫມາະສົມສໍາລັບ 3C ເອເລັກໂຕຣນິກແລະຄວາມແມ່ນຍໍາອັດຕະໂນມັດ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

     --  ໂຄງສ້າງການຂັບຂີ່ Dual-Piston: ຮັບຮອງເອົາຮູບແບບການຂັບລົດ double-piston double-acting, ສົ່ງຜົນບັງຄັບໃຊ້ທີ່ຫມັ້ນຄົງແລະປະສິດທິພາບການເຮັດວຽກ synchronous ທີ່ຍັງຄ້າງຄາ, ຮັບປະກັນການເຄື່ອນໄຫວ linear ສອດຄ່ອງໃນໄລຍະການເຮັດວຽກ cyclic ຄວາມຖີ່ສູງ.

     --  Infinite Circulating Ball Guide Rail: ປະກອບໄປດ້ວຍ rails guide linear circulating endless, featuring rigidity high structural and excellent motion linear motion stability. ຂະຫນານການເດີນທາງໄດ້ຖືກຄວບຄຸມພາຍໃນ 0.05mm ສໍາລັບເສັ້ນເລືອດຕັນໃນສັ້ນ, ປະສິດທິຜົນຫຼີກເວັ້ນການ jitter ການເຄື່ອນໄຫວແລະການ deviation.

     -- ຮ່າງກາຍກະທັດຮັດແຄບ: ໂຄງສ້າງຄວາມກວ້າງແຄບທີ່ຖືກປັບປຸງໃຫ້ເໝາະສົມ, ມີຄວາມກະທັດຮັດກວ່າຕາຕະລາງສະໄລ້ຊຸດ MXQ ແລະ MXS ແບບດັ້ງເດີມ, ຮອງຮັບການຈັດລຽງດ້ານຂ້າງຢ່າງໜາແໜ້ນຂອງສະໄລ້ຫຼາຍອັນເພື່ອໃຊ້ພື້ນທີ່ອຸປະກອນສູງສຸດ.

     -- ຄວາມສາມາດໃນການໂຫຼດຕ້ານການຊົດເຊີຍທີ່ເໜືອກວ່າ: ແຮງບິດທີ່ອະນຸຍາດແມ່ນປະມານ 6 ເທົ່າຂອງຊຸດ MXU ແບບດັ້ງເດີມ, ມີຄວາມຕ້ານທານເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍຕໍ່ການໂຫຼດ eccentric ແລະການໂຫຼດ cantilever, ປັບຕົວກັບສະພາບການດໍາເນີນງານຂອງຜົນບັງຄັບໃຊ້ unilateral ທີ່ສັບສົນ.

     --  ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນຫຼາຍທິດທາງ: ຮອງຮັບການຍຶດຕິດ 4 ທາງກັບທາງຂວາງຜ່ານຮູ / ຮູ threaded ແລະຮູ threaded ຕາມລວງຍາວ. ສອດຄ່ອງກັບການອອກແບບທໍ່ 3 ດ້ານ, ມັນຕອບສະຫນອງຄວາມຫລາກຫລາຍຂອງການຕິດຕັ້ງແລະຮູບແບບທໍ່ສໍາລັບໂຄງສ້າງອຸປະກອນແຄບແລະ stacked.

     -- ການປັບຕົວເຊັນເຊີ Universal: ວົງແຫວນແມ່ເຫຼັກໃນຕົວເປັນມາດຕະຖານ, ມີຮ່ອງເຊັນເຊີສອງຂ້າງເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກຊຸດ D-M9□ ແລະ A93, ຮັບຮູ້ການກວດຈັບຕໍາແໜ່ງເສັ້ນເລືອດຕັນໃນທີ່ຖືກຕ້ອງ ແລະສົ່ງສັນຍານຕອບຮັບ.

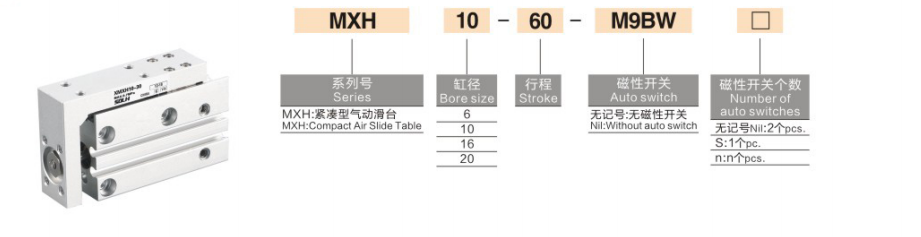

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

   1. ຕົວຢ່າງຕົວແບບ: MXH16-50Z-M9NL

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     --  MXH10-30-M9BW: ເຈາະ 10mm, stroke 30mm, ສະວິດແມ່ເຫຼັກ NPN ມີຄວາມຍາວສາຍ 1m

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

Output Force & Load Reference Chart (@0.5MPa)

ປັດໄຈຄວາມປອດໄພ≥2; ການໂຫຼດຕາມແນວຕັ້ງຕ້ອງການການກວດສອບແຮງບິດທີ່ອະນຸຍາດ

ຂໍ້ມູນຈໍາເພາະຂອງແຮງບິດທີ່ອະນຸຍາດ (ຄວາມອາດສາມາດໂຫຼດຕ້ານການຊົດເຊີຍ, N·m)

ສະຖານະການຄໍາຮ້ອງສະຫມັກ & ການປຽບທຽບການເລືອກຜະລິດຕະພັນ

   1. ສະຖານະການນຳໃຊ້ບູລິມະສິດສຳລັບ MXH Series

     --  ອຸປະກອນທີ່ຈຳກັດພື້ນທີ່ຫຼາຍ: ການອອກແບບຮ່າງກາຍແຄບທີ່ສຸດສະຫນັບສະຫນູນການຕິດຕັ້ງຂ້າງຄຽງທີ່ຫນາແຫນ້ນຂອງຕາຕະລາງສະໄລ້ຫຼາຍ, ຢ່າງສົມບູນເຫມາະກັບອຸປະກອນອັດຕະໂນມັດ miniaturized ພາຍໃນ.

     --  ການປະຕິບັດການລໍາລຽງໄລຍະຍາວທີ່ມີຄວາມຊັດເຈນປານກາງ: ເສັ້ນເລືອດຕັນໃນສູງສຸດເຖິງ 60mm ກັບຄວາມຖືກຕ້ອງຊ້ໍາ 0.02mm, ໄກເກີນຄວາມຫມັ້ນຄົງໃນຕໍາແຫນ່ງຂອງກະບອກ pneumatic ທໍາມະດາ, ຕອບສະຫນອງຄວາມແມ່ນຍໍາຂະຫນາດກາງຄວາມຕ້ອງການການໂອນການເດີນທາງຍາວ.

     --  ການຖ່າຍໂອນຄວາມຖີ່ສູງ Light-Load: ເຫມາະສໍາລັບການຈັດການຮອບວຽນແລະການຈັດຕໍາແຫນ່ງຂອງອົງປະກອບເອເລັກໂຕຣນິກ, terminals, ພາກສ່ວນພາດສະຕິກຂະຫນາດນ້ອຍແລະ fixtures ເຄື່ອງມືຄວາມແມ່ນຍໍາ.

     --  ເງື່ອນໄຂການເຮັດວຽກຕ້ານການຊົດເຊີຍການໂຫຼດ: ການຕໍ່ຕ້ານ torque ທີ່ດີເລີດເຮັດໃຫ້ການດໍາເນີນງານທີ່ຫມັ້ນຄົງພາຍໃຕ້ການບັງຄັບ unilateral ແລະສະຖານະການການຕິດຕັ້ງ cantilever, ແກ້ໄຂບັນຫາ deflection ແລະ jitter ຂອງ slides ທໍາມະດາ.

MXH vs MXQ vs MXS Series ການປຽບທຽບ

ຄູ່ມືການຄັດເລືອກແບບມືອາຊີບ

     --  ການຈັບຄູ່ຂະຫນາດເຈາະ: ຄວບຄຸມການໂຫຼດຕາມແນວນອນພາຍໃນ 50% ຂອງມູນຄ່າການຈັດອັນດັບແລະການໂຫຼດຕາມແນວຕັ້ງພາຍໃນ 25% ຂອງມູນຄ່າການຈັດອັນດັບ, ມີປັດໃຈຄວາມປອດໄພທີ່ຮັບປະກັນບໍ່ຫນ້ອຍກວ່າ 2 ເພື່ອຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.

     -- ການຈອງເສັ້ນເລືອດຕັນ: Reserve 5 ~ 10mm stroke margin ໃນລະຫວ່າງການເລືອກ; ເສັ້ນເລືອດຕັນໃນມາດຕະຖານສູງສຸດຂອງຊຸດ MXH ແມ່ນ 60mm ເພື່ອຫຼີກເວັ້ນການຈໍາກັດຜົນກະທົບແລະປັບປຸງຊີວິດການບໍລິການ.

     -- ການເລືອກຮູບແບບການຕິດຕັ້ງ: ເລືອກການຕິດຕັ້ງທາງຂວາງສຳລັບການຈັດວາງພື້ນທີ່ແຄບທີ່ສຸດ; ຮັບຮອງເອົາການຕິດຕັ້ງຕາມລວງຍາວສໍາລັບສະຖານະການການຕິດຕັ້ງແບບ stacked ແລະຫຼາຍຊັ້ນເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ອຸປະກອນໂດຍລວມ.

     -- Buffer Optimization: ປະກອບກັບ buffer ໄຮໂດຼລິກໃນເວລາທີ່ຄວາມໄວປະຕິບັດງານເກີນ 300mm/s ຫຼືນ້ໍາຫນັກໂຫຼດເກີນ 3kg, ປະສິດທິພາບການຫຼຸດຜ່ອນຜົນກະທົບຢູ່ປາຍຍອດແລະການສັ່ນສະເທືອນ.

     -- ການຕັ້ງຄ່າເຊັນເຊີ: ຮ່ອງເຊັນເຊີສອງຂ້າງຮອງຮັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກຄູ່, ຮັບຮູ້ການກວດຈັບໄດ້ຢ່າງຖືກຕ້ອງຂອງທັງການຂະຫຍາຍ ແລະ ດຶງເສັ້ນເລືອດຕັນໃນສໍາລັບການກວດສອບຕໍາແຫນ່ງເຕັມຈັງຫວະ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MXH ຊຸດຕາຕະລາງສະໄລ້ pneumatic ແຄບແຄບປະກອບດ້ວຍຮ່າງກາຍແຄບທີ່ສຸດ, ທົນທານຕໍ່ແຮງບິດສູງ, ເສັ້ນເລືອດຕັນໃນຍາວ 60 ມມແລະຄວາມແມ່ນຍໍາຂະຫນາດກາງ ± 0.02 ມມ, ມີການຕິດຕັ້ງ 4 ທິດທາງແລະການດໍາເນີນການທີ່ບໍ່ມີນ້ໍາມັນ, ເປັນການແກ້ໄຂຄ່າໃຊ້ຈ່າຍທີ່ເຫມາະສົມທີ່ສຸດສໍາລັບການຕິດຕັ້ງທີ່ຫນາແຫນ້ນແລະການໂຫຼດແສງສະຫວ່າງຄວາມແມ່ນຍໍາຄວາມຖີ່ສູງໃນພື້ນທີ່ອັດຕະໂນມັດຈໍາກັດ.
