MXJ Series Ultra-Compact High-Precision Pneumatic Slide Table

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MXJ ແມ່ນຕາຕະລາງສະໄລ້ນິວເມຕິກທີ່ມີຄວາມແມ່ນຍໍາສູງຂະໜາດນ້ອຍທີ່ອອກແບບມາເພື່ອການຂັບຂີ່ແບບເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາຈຸນລະພາກ. ປະກອບດ້ວຍຮອຍຕີນທີ່ຫນາແຫນ້ນທີ່ສຸດ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງໃນລະດັບ micron, ການກໍ່ສ້າງທີ່ມີນ້ໍາຫນັກເບົາ, ແລະຄວາມເຂົ້າກັນໄດ້ຂອງການຕິດຕັ້ງຫຼາຍທິດທາງ, ມັນຖືກປັບແຕ່ງຢ່າງສົມບູນແບບສໍາລັບສະຖານີອັດຕະໂນມັດໃນພື້ນທີ່ຈໍາກັດລວມທັງການປຸງແຕ່ງເອເລັກໂຕຣນິກ 3C, ການກວດສອບຄວາມແມ່ນຍໍາ, ການປະກອບຈຸນລະພາກ, ແລະຄວາມຖີ່ສູງຂອງວົງຈອນວົງຈອນສັ້ນ. ມັນເຮັດຫນ້າທີ່ເປັນຕົວກະຕຸ້ນເສັ້ນຈຸນລະພາກທີ່ມີຄວາມແມ່ນຍໍາສູງຕົ້ນຕໍສໍາລັບສະຖານະການອັດຕະໂນມັດຂະຫນາດນ້ອຍ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

     -- ໂຫມດຂັບລົດ: ປະຕິບັດການສອງທິດທາງສອງເທົ່າ, ຂະຫນາດເຈາະφ4.5/6/8/12/16mm, ກວມເອົາ micro to light load range of 5~50N.

     -- ໂຄງສ້າງພຣີມຽມ: ຮັບຮອງເອົາຮ່າງກາຍສະແຕນເລດ martensitic ແລະປະສົມປະສານເສັ້ນນໍາທາງບານເສັ້ນ. ໂຄງສ້າງທີ່ຮັບຜິດຊອບການໂຫຼດແມ່ນແຍກອອກຈາກການເຄື່ອນໄຫວປະທັບຕາຂອງ piston rod, ສະຫນອງຄວາມເຂັ້ມງວດສູງແລະການດໍາເນີນການ friction ຕ່ໍາສຸດ.

     -- Micron-Level Precision: ການເດີນທາງຂະຫນານ 0.005mm, mounting parallelism 0.03mm, verticality 0.01mm, ຮັບປະກັນການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງທີ່ສຸດສໍາລັບຂະບວນການທີ່ຊັບຊ້ອນ.

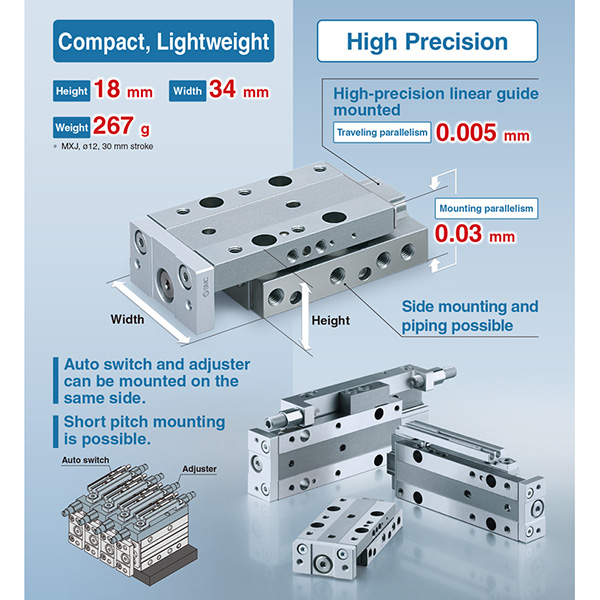

     -- Ultra-Compact Size: ການອອກແບບຕົວເຄື່ອງບາງໆທີ່ມີຄວາມສູງພຽງແຕ່ 10mm ສໍາລັບຮູບແບບເຈາະ φ4.5 ແລະຄວາມສູງ 18mm ສໍາລັບຮູບແບບ φ12 bore, 30% ~ 50% ນ້ອຍກວ່າຕາຕະລາງສະໄລ້ MXQ ທຽບເທົ່າ, ການໃຊ້ພື້ນທີ່ສູງສຸດສໍາລັບສະຖານີການຈັດວາງທີ່ຫນາແຫນ້ນ.

     -- ການຕິດຕັ້ງຫຼາຍດ້ານທີ່ມີຄວາມຍືດຫຍຸ່ນ: ສະຫນັບສະຫນູນການຕິດຕັ້ງສາມດ້ານເທິງ, ລຸ່ມ, ແລະດ້ານຂ້າງທີ່ມີຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນ, ປັບຕົວເຂົ້າກັບການຈັດວາງອຸປະກອນທີ່ຈໍາກັດແລະຫນາແຫນ້ນ.

     -- ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີ Universal: ອຸປະກອນທີ່ມີສະຫຼັບແມ່ເຫຼັກສອງ grooves ເປັນມາດຕະຖານ. ຮຸ່ນທີ່ມີເສັ້ນເລືອດຕັນໃນ≥5mm ອະນຸຍາດໃຫ້ຕິດຕັ້ງ 2 ສະຫຼັບແມ່ເຫຼັກ M9B. ການອອກແບບໂຄງສ້າງ Symmetric ຊ່ວຍໃຫ້ສະຫຼັບຊ້າຍ / ຂວາ ແລະການຕິດຕໍ່ກັນຂອງທໍ່ຢູ່ໃນບ່ອນ.

     -- Buffering ທີ່ສາມາດປັບໄດ້ & ຈໍາກັດ: ມາດຕະຖານສອງດ້ານຢາງ buffer ສໍາລັບສິ່ງລົບກວນແລະການຫຼຸດຜ່ອນຜົນກະທົບ; ທາງເລືອກການຈຳກັດເສັ້ນເລືອດຕັນໃນໂລຫະແບບດ່ຽວ-ສົ້ນ/ຄູ່ຄູ່ ທີ່ມີລະດັບຄວາມດັນສາມາດປັບໄດ້ 0~5 ມມ ສຳລັບການວາງຕຳແໜ່ງທີ່ຊັດເຈນທີ່ສຸດ.

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

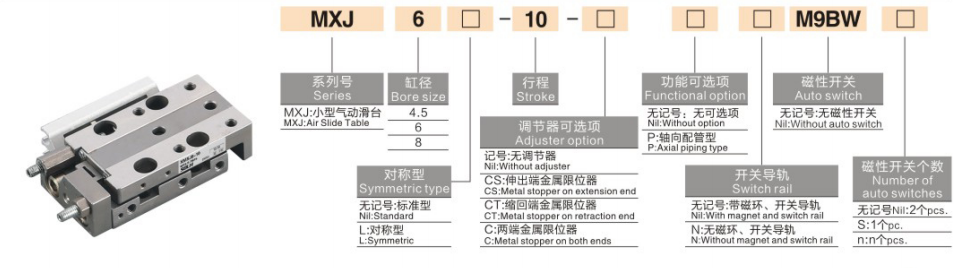

   1. ຕົວຢ່າງຕົວແບບ: MXJ6-10-CS-M9B

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- MXJ4.5-5: ປະເພດມາດຕະຖານ, ບໍ່ມີສະວິດແມ່ເຫຼັກ, ເຈາະ 4.5mm, stroke 5mm, double acting

     -- MXJ8-15-B-2M9B: ເຈາະ 8mm, stroke 15mm, ຂອບເຂດຈໍາກັດໂລຫະຄູ່, 2pcs M9B ສະຫຼັບແມ່ເຫຼັກ

     -- MXJ12-20-L: ປະເພດ Symmetric, ເຈາະ 12mm, stroke 20mm, reversible piping

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ (@0.5MPa, Double Acting)

   1. ຂໍ້ມູນຈໍາເພາະຈຸນລະພາກ (φ4.5 / φ6 / φ8)

   2.ຂໍ້ມູນຈໍາເພາະຂະຫນາດນ້ອຍ (φ12 / φ16)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

   1. Micron-Level Ultra-High Precision & Stability

     -- ເຄື່ອງຈັກອັນດຽວແບບປະສົມປະສານທີ່ຈັບຄູ່ກັບທາງລົດໄຟຄູ່ມືເສັ້ນເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາສູງຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງທີ່ຊ້ໍາກັນຂອງ ± 0.01 ມມແລະຄວາມຜິດພາດຂະຫນານຕ່ໍາສຸດ, ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມແມ່ນຍໍາທີ່ເຄັ່ງຄັດສໍາລັບຂະບວນການກວດຈັບຈຸນລະພາກແລະຂະບວນການຈັດຕໍາແຫນ່ງທີ່ດີ.

   2. ການອອກແບບຂະໜາດກະທັດຮັດ ແລະປະຫຍັດພື້ນທີ່

     -- ໂຄງສ້າງຮ່າງກາຍທີ່ບາງ ແລະສັ້ນທີ່ສຸດ ທີ່ມີຄວາມສູງຕໍ່າສຸດພຽງແຕ່ 10mm. ການອອກແບບການຕິດຕັ້ງສາມດ້ານປັບຕົວເຂົ້າກັບພື້ນທີ່ຕັ້ງແລະແນວນອນທີ່ແຄບທີ່ສຸດ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງຫຼາຍກວ່າ 40% ເມື່ອທຽບກັບຕາຕະລາງເລື່ອນແບບທໍາມະດາ, ເຫມາະສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດທີ່ມີຄວາມຫນາແຫນ້ນ.

   3. ນ້ໍາຫນັກເບົາ & ຄວາມຖີ່ສູງຕອບສະຫນອງໄວ

    -- ໂຄງປະກອບການສະແຕນເລດທີ່ມີນ້ໍາຫນັກເບົາທີ່ດີທີ່ສຸດ (40 ~ 500g) ຫຼຸດຜ່ອນການເຄື່ອນຍ້າຍ inertia ປະສິດທິຜົນ. ຄວາມໄວໃນການດໍາເນີນງານຕັ້ງແຕ່ 50 ຫາ 500 ມມ / ວິນາທີ, ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ມີຄວາມຖີ່ສູງທີ່ຫມັ້ນຄົງໃນໄລຍະ 300 ຮອບຕໍ່ນາທີ (cpm) ເພື່ອເພີ່ມປະສິດທິພາບການຜະລິດ.

   4. ການດໍາເນີນງານທີ່ບໍ່ມີນໍ້າມັນ & ຊີວິດການບໍລິການທີ່ຍາວນານ

     -- ຮັບຮອງເອົາການປະທັບຕາທີ່ທົນທານຕໍ່ການສວມໃສ່ຕ່ໍາແລະການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ, ເຂົ້າກັນໄດ້ກັບກອງປະຊຸມທີ່ສະອາດແລະສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ມີນ້ໍາມັນເລັກນ້ອຍ. ການຕັ້ງຄ່າໂຄງສ້າງທີ່ທົນທານຮັບປະກັນຊີວິດການບໍລິການຫຼາຍກວ່າ 5 ລ້ານຮອບດ້ວຍການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວທີ່ບໍ່ມີການບໍາລຸງຮັກສາ.

   5. Symmetric Reversible Design ສໍາລັບການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ

     -- ພອດອາກາດ Symmetric ແລະໂຄງສ້າງ groove ສະຫຼັບອະນຸຍາດໃຫ້ຢູ່ໃນສະຖານທີ່ interchange ຊ້າຍ / ຂວາຂອງທໍ່ແລະການຕິດຕັ້ງເຊັນເຊີ, ກໍາຈັດຂໍ້ຈໍາກັດທິດທາງແລະການປັບປຸງຢ່າງຫຼວງຫຼາຍໃນສະຖານທີ່ debugging ແລະຄວາມຍືດຫຍຸ່ນການປັບໂຄງສ້າງ.

ແບບຟອມການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

   1. ວິທີການຕິດຕັ້ງ

     -- ການຕິດຕັ້ງເທິງ: ແກ້ໄຂຜ່ານຮູທີ່ມີຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນ, ເຫມາະສົມສໍາລັບການຕິດຕັ້ງເທິງ workpiece ແລະສະຖານະການຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງ.

     -- ການ​ຕິດ​ຕັ້ງ​ທາງ​ລຸ່ມ​: ມີ​ການ​ສ້ອມ​ແຊມ​ໂດຍ​ຜ່ານ​ຮູ​ກະ​ທູ້​ລຸ່ມ​, ຄວາມ​ຫມັ້ນ​ຄົງ​ແລະ​ເຊື່ອ​ຖື​ໄດ້​, ນໍາ​ໃຊ້​ສໍາ​ລັບ​ການ​ຕິດ​ຕັ້ງ​ຫນ້າ​ດິນ​ອຸ​ປະ​ກອນ​ມາດ​ຕະ​ຖານ​.

     -- ການຕິດຕັ້ງດ້ານຂ້າງ: ແກ້ໄຂຜ່ານຮູທີ່ມີກະທູ້ດ້ານຂ້າງ, ທີ່ສົມບູນແບບສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຕັ້ງຈໍາກັດແລະການຈັດວາງຂະຫນານຫນາແຫນ້ນຂອງ slides ຫຼາຍ.

   2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     -- 3C Electronics: ການຈັດການ ແລະການໂອນຊິບ, ການສຸມໃສ່ເລນກ້ອງຖ່າຍຮູບ, ການລະລາຍອົງປະກອບຈຸນລະພາກ, ການທົດສອບຄວາມທົນທານຂອງປຸ່ມ

     -- ການ​ກວດ​ສອບ​ຄວາມ​ຊັດ​ເຈນ​: ການ​ຕັ້ງ​ຕໍາ​ແຫນ່ງ Probe​, ກ້ອງ​ຖ່າຍ​ຮູບ CCD ການ​ເຄື່ອນ​ໄຫວ​ທີ່​ຊັດ​ເຈນ​, ການ​ວັດ​ແທກ​ຂະ​ຫນາດ​ຈຸ​ລະ​ພາກ​, ການ​ປັບ​ປັບ​ປັບ optical

     -- ສະພານຈຸນລະພາກ: ການລັອກສະກູອັດຕະໂນມັດ, crimping terminal, insertion ອົງປະກອບຄວາມແມ່ນຍໍາ, ການຂັບລົດ jig ຂະຫນາດນ້ອຍ.

     -- ອຸປະກອນການແພດ: ການຄວບຄຸມຄວາມແມ່ນຍໍາຂອງປັ໊ມຈຸນລະພາກ, ການປ່ຽນວາວຂະຫນາດນ້ອຍ, ການຈັດຕໍາແຫນ່ງ telescopic ເຄື່ອງມືຂະຫນາດນ້ອຍ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

   1. ການເລືອກເຈາະໂດຍການໂຫຼດ

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. ສະຫງວນໄວ້ບໍ່ຫນ້ອຍກວ່າ 50% ຂອບຄວາມປອດໄພການໂຫຼດສໍາລັບການດໍາເນີນງານຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງ.

   2. ການຢືນຢັນເສັ້ນເລືອດຕັນ

     -- ລະດັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 5 ~ 50mm. ຈັດລໍາດັບຄວາມສໍາຄັນຂອງເສັ້ນເລືອດຕັນໃນສັ້ນ (5 ~ 20 ມມ) ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມຖີ່ສູງເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາສູງແລະຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

     -- ການຕິດຕາມຕໍາແໜ່ງ: ປະກອບສະວິດແມ່ເຫຼັກ 2 M9B ສໍາລັບຕໍາແໜ່ງຕໍາແໜ່ງເສັ້ນເລືອດຕັນໃນແບບ bidirectional.

     -- ການຈໍາກັດຄວາມຊັດເຈນ: ເລືອກຂອບເຂດຈໍາກັດໂລຫະຄູ່ (B) ສໍາລັບ 0 ~ 5mm ປັບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນທີ່ຊັດເຈນ.

     -- Mounting Adaptation: ເລືອກການຕິດຕັ້ງດ້ານຂ້າງສໍາລັບຮູບແບບສະຖານີທີ່ຫນາແຫນ້ນ, ການຕິດຕັ້ງດ້ານລຸ່ມສໍາລັບການຕິດຕັ້ງພື້ນຜິວມາດຕະຖານ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MXJ series ຕາຕະລາງສະໄລ້ນິວເມຕິກທີ່ມີຄວາມແມ່ນຍຳສູງຂະໜາດກະທັດຮັດແບບອັດສະລິຍະມີຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງລະດັບໄມໂຄຣນ, ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນສາມດ້ານ, ການປະຕິບັດຄວາມຖີ່ສູງທີ່ມີນ້ຳໜັກເບົາ ແລະເຄື່ອງຈຳກັດໂລຫະທີ່ສາມາດປັບໄດ້, ເປັນຕົວກະຕຸກກະຕິກາເສັ້ນຈຸນລະພາກທີ່ມີຄວາມແມ່ນຍໍາທີ່ຄຸ້ມຄ່າທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ 3C ເອເລັກໂຕຼນິກ, ການກວດຫາຄວາມແມ່ນຍໍາທາງການແພດ, ການປະກອບອັດຕະໂນມັດ ແລະອຸປະກອນໄມໂຄຣໄມໂຄຣມຽມ.
