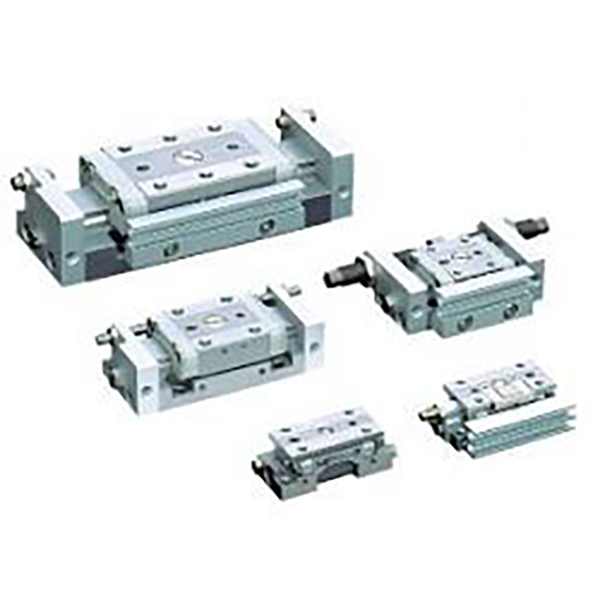

MXP Series Ultra-High Precision Compact Pneumatic Slide Table

MXP Series Ultra-High Precision Compact Pneumatic Slide Table

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MXP ແມ່ນຕາຕະລາງສະໄລ້ນິວເມຕິກຂະໜາດກະທັດຮັດທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ສຸດທີ່ອອກແບບມາສໍາລັບສະຖານະການຈັດຕໍາແໜ່ງຈຸນລະພາກທີ່ເຄັ່ງຄັດ. Adopting a built-in cylinder guide rail structure and integrated stainless steel body, it delivers micron-level parallelism, ultra-low rotational error and exceptional rigidity. Supporting dual-direction piping and high-frequency stable cycling, it is perfectly suited for 3C precision assembly, optical detection, and high-accuracy micro component positioning, serving as the premium model for sophisticated miniature linear driving applications.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

     --  ໂໝດຂັບ: ປະຕິບັດການ double-acting bidirectional, ຂະຫນາດເຈາະφ6/8/10/12/16mm, ກວມເອົາລະດັບການໂຫຼດແສງສະຫວ່າງຂອງ 10 ~ 120N.

     -- ໂຄງສ້າງພຣີມຽມແບບປະສົມປະສານ: ຄຸນສົມບັດທາງລົດໄຟຄູ່ມືເສັ້ນຊື່ທີ່ສ້າງຂຶ້ນໃນກະບອກສູບ ແລະ ຮ່າງກາຍສະແຕນເລດ martensitic ຊິ້ນດຽວ. ກົນໄກການຮັບມືການໂຫຼດແມ່ນໂດດດ່ຽວຢ່າງສົມບູນຈາກການເຄື່ອນໄຫວປະທັບຕາ piston rod, ບັນລຸຄວາມເຂັ້ມງວດທີ່ສຸດແລະ friction ຫນ້ອຍ.

     -- ເກຣດຄວາມແມ່ນຍໍາສູງ: ການເດີນທາງຂະຫນານ 0.004mm, mounting ຂະຫນານ 0.02mm, ຄວາມຖືກຕ້ອງ rotational ± 0.03° (φ6/8/10) / ±0.04° (φ12/16), ສະຫນອງອຸດສາຫະກໍານໍາພາການປະຕິບັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາ ultra-stable.

     -- ຮ່າງກາຍແຄບຂະໜາດນ້ອຍ: ຄວາມສູງຂອງຮ່າງກາຍພຽງແຕ່ 17 ~ 23 ມມ, 10% ~ 20% ແຄບກວ່າຕົວແບບທຽບເທົ່າ MXJ, ເຮັດໃຫ້ຮູບແບບທີ່ມີຄວາມຫນາແຫນ້ນທີ່ສຸດສໍາລັບພື້ນທີ່ເຮັດວຽກທີ່ຈໍາກັດຫຼາຍ.

     -- ຄວາມຍືດຫຍຸ່ນຂອງທໍ່ສອງທິດທາງ: ຮອງຮັບການວາງທໍ່ທາງຂ້າງ ແລະ axial ທີ່ມີຮູບແບບສະຫຼັບໃນບ່ອນ, ປັບຕົວເຂົ້າກັບຄວາມຫຼາກຫຼາຍຂອງຄວາມຕ້ອງການເສັ້ນທາງທໍ່ໃນບ່ອນ.

     -- ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີ Universal: ຮ່ອງສະວິດແມ່ເຫຼັກຄູ່ມາດຕະຖານອະນຸຍາດໃຫ້ຕິດຕັ້ງ 2 ສະຫຼັບແມ່ເຫຼັກ M9B ສໍາລັບການກວດສອບຕໍາແຫນ່ງ bidirectional ທີ່ເຊື່ອຖືໄດ້.

     -- ຫຼາຍລະດັບ Buffering & ຈໍາກັດ: ແຜ່ນຮອງຢາງສອງສົ້ນມາດຕະຖານສໍາລັບການຫຼຸດຜ່ອນສິ່ງລົບກວນແລະຜົນກະທົບ; ທາງເລືອກການຈໍາກັດເສັ້ນເລືອດຕັນໃນໂລຫະດ່ຽວ / ຄູ່ຄູ່, ບວກກັບທາງເລືອກ buffer ໄຮໂດຼລິກສໍາລັບ φ8 ແລະຂ້າງເທິງ, ມີລະດັບເສັ້ນເລືອດຕັນໃນທີ່ສາມາດປັບໄດ້ຂອງ 0 ~ 5mm ສໍາລັບການຄວບຄຸມຕໍາແຫນ່ງທີ່ຊັດເຈນທີ່ສຸດ.

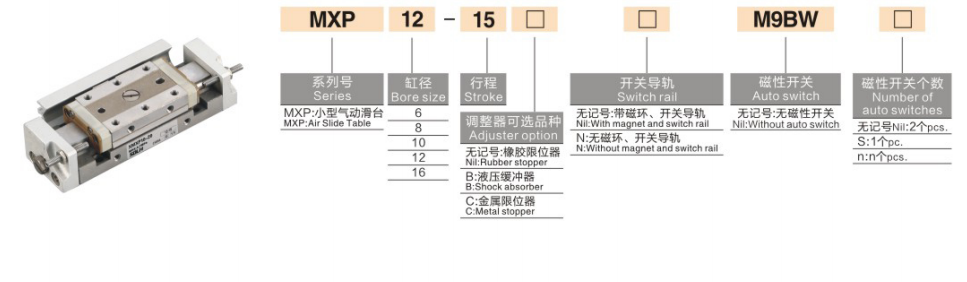

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

   1. ຕົວຢ່າງຕົວແບບ: MXP8-15-B-M9BW

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     --  MXP6-5: ປະເພດມາດຕະຖານ, ບໍ່ມີສະວິດແມ່ເຫຼັກ, ເຈາະ 6mm, stroke 5mm, double acting

     --  MXP10-20-B-2M9B: ເຈາະ 10mm, stroke 20mm, ຂອບເຂດຈໍາກັດໂລຫະຄູ່, 2pcs M9B ສະຫຼັບແມ່ເຫຼັກ

     -- MXP12-25-D: ເຈາະ 12mm, stroke 25mm, ຂອບເຂດຈໍາກັດໂລຫະຂະຫຍາຍ, ທໍ່ຕາມແກນເຂົ້າກັນໄດ້

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ (@0.5MPa, Double Acting)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

   1. ຄວາມແມ່ນຍໍາລະດັບໄມໂຄຣນສູງ ແລະຄວາມໝັ້ນຄົງ
     -- ມີຄວາມຂະໜານກັນໃນການເດີນທາງຕໍ່າສຸດຂອງ 0.004mm ແລະຄວາມຖືກຕ້ອງຂອງການຫມຸນຕໍ່າສຸດ ±0.03°, ຈັບຄູ່ກັບຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງຊ້ຳຄືນ ±0.01mm. It eliminates micro-shaking and position deviation, fully meeting strict precision demands for optical detection, micro component lamination and high-precision testing processes.

   2. ໂຄງສ້າງກະບອກສູບໃນຕົວ & ຮ່າງກາຍກະທັດຮັດແຄບ
     -- ກະບອກສູບໄດ້ຖືກຝັງຢູ່ໃນໂຄງສ້າງທາງລົດໄຟຄູ່ມື, ການຫຼຸດຜ່ອນຄວາມກວ້າງຂອງຮ່າງກາຍໂດຍ 10% ~ 20% ເມື່ອທຽບກັບຮູບແບບ MXJ. Innovative dual-direction lateral/axial piping design allows flexible on-site switching, solving pipeline layout restrictions in ultra-narrow dense stations.

   3. ຄວາມເຂັ້ມງວດສູງ & ຊີວິດການບໍລິການຍາວ
     -- ຮ່າງກາຍສະແຕນເລດ martensitic ຊິ້ນດຽວແລະໂຄງສ້າງທາງລົດໄຟຄູ່ມືປະສົມປະສານໃຫ້ຄວາມຕ້ານທານການຜິດປົກກະຕິທີ່ດີເລີດແລະຄວາມເຄັ່ງຄັດຂອງໂຄງສ້າງ. ຮັບຮອງເອົາການອອກແບບການປະທັບຕາທີ່ມີ friction ຕ່ໍາທີ່ບໍ່ມີນ້ໍາມັນ, ເຫມາະສົມກັບກອງປະຊຸມທີ່ສະອາດແລະສະພາບແວດລ້ອມອຸດສາຫະກໍາເບົາ, ບັນລຸຊີວິດການບໍລິການທີ່ບໍ່ມີການບໍາລຸງຮັກສາຫຼາຍກວ່າ 5 ລ້ານຮອບ.

   4. ຄວາມຖີ່ສູງຂອງການດໍາເນີນງານກ້ຽງ
     -- ການປະທັບຕາທີ່ມີ friction low-premium ແລະຄວາມແມ່ນຍໍາສູງ rail guide ບານຮັບປະກັນການເຄື່ອນໄຫວທີ່ສຸດກ້ຽງ. Operating speed ranges from 50 to 500mm/s, supporting stable high-frequency cycling above 350cpm without stuttering or jitter, ideal for long-term short-stroke repetitive positioning tasks.

   5. ການປັບຕົວຕິດຕັ້ງຫຼາຍສາກແບບຍືດຫຍຸ່ນ
     -- ຮອງຮັບການຕິດຕັ້ງສາມດ້ານດ້ານເທິງ, ລຸ່ມແລະດ້ານຂ້າງທີ່ມີຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນ. ໂຄງສ້າງພອດອາກາດແບບສົມມາຕຣິກເຮັດໃຫ້ການປ່ຽນທໍ່ທາງຊ້າຍ/ຂວາຢູ່ໃນບ່ອນ, ທຳລາຍຂໍ້ຈຳກັດດ້ານທິດທາງຢ່າງສົມບູນ ແລະປັບຕົວເຂົ້າກັບການອອກແບບໂຄງສ້າງອຸປະກອນທີ່ຫຼາກຫຼາຍ.

ແບບຟອມການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

   1. ວິທີການຕິດຕັ້ງ

     -- ການຕິດຕັ້ງເທິງ: ສ້ອມແຊມຜ່ານຮູທີ່ມີຮູ pin ຕໍາແຫນ່ງທີ່ຊັດເຈນ, ເຫມາະສໍາລັບການຕິດຕັ້ງເທິງ workpiece ແລະສະຖານະການຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງຮຽກຮ້ອງໃຫ້ມີສູນ displacement.

     --  ການຕິດຕັ້ງທາງລຸ່ມ: ແກ້ໄຂຜ່ານຮູ threaded ລຸ່ມທີ່ມີໂຄງສ້າງທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້, ນໍາໃຊ້ສໍາລັບການປະກອບດ້ານອຸປະກອນມາດຕະຖານແລະການຂັບລົດເສັ້ນຄົງທີ່.

     --  ການຕິດຕັ້ງດ້ານຂ້າງ: ແກ້ໄຂໂດຍຜ່ານຮູ threaded ຂ້າງ, ທີ່ສົມບູນແບບສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຕັ້ງຈໍາກັດແລະການຈັດລຽງຂະຫນານຫນາແຫນ້ນຂອງຫນ່ວຍບໍລິການສະໄລ້ຫຼາຍ.

   2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     --  3C ເອເລັກໂຕຣນິກ: ການຕິດຕັ້ງຊິບແລະການຜູກມັດ, ການສຸມໃສ່ໂມດູນເລນ, ການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາຂອງອົງປະກອບຈຸນລະພາກ, ການທົດສອບຮອບວຽນ probe

     --  ອຸປະກອນ Optical: ການ​ເຄື່ອນ​ໄຫວ​ຄວາມ​ແມ່ນ​ຍໍາ​ຂອງ​ກ້ອງ​ຖ່າຍ​ຮູບ CCD​, ການ​ປັບ​ປັບ​ເລນ optical​, ຕໍາ​ແຫນ່ງ​ເລ​ເຊີ​, ການ​ຂັບ​ລົດ​ເວ​ທີ​ການ​ກວດ​ສອບ​ຄວາມ​ແມ່ນ​ຍໍາ​ສູງ

     --  Micro Precision Assembly: ການລັອກສະກູອັດຕະໂນມັດຂະໜາດນ້ອຍ, ການປັກສຽບຢູ່ປາຍຍອດ, ການໃສ່ອົງປະກອບຄວາມແມ່ນຍໍາ, ການຂັບລົດ jig ຄວາມແມ່ນຍໍາສູງ

     -- ອຸປະກອນການແພດ: ການຄວບຄຸມຄວາມແມ່ນຍໍາຂອງປັ໊ມຈຸນລະພາກ, ການສະຫຼັບທີ່ຊັດເຈນວາວຂະຫນາດນ້ອຍ, ການຈັດຕໍາແຫນ່ງ telescopic ເຄື່ອງມືຂະຫນາດນ້ອຍ

ການປຽບທຽບການເລືອກຕາຕະລາງສະໄລ້: MXP vs MXJ vs MXQ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

   1. ການຄັດເລືອກເຈາະໂດຍການໂຫຼດ
     -- φ6 ≤1kg/φ8=1~2kg/φ10=2~4kg/φ12=4~6kg/φ16=6~10kg. ສະຫງວນໄວ້ບໍ່ຫນ້ອຍກ່ວາ 50% ຂອບຄວາມປອດໄພການໂຫຼດເພື່ອຮັບປະກັນການດໍາເນີນງານຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງ.

   2. ການຢືນຢັນເສັ້ນເລືອດຕັນ ລະດັບມາດຕະຖານເສັ້ນເລືອດຕັນໃນ: 5 ~ 30mm. ຈັດລໍາດັບຄວາມສໍາຄັນຂອງເສັ້ນເລືອດຕັນໃນສັ້ນ (5 ~ 20mm) ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມຖີ່ສູງເພື່ອຮັກສາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງທີ່ສູງຂຶ້ນແລະຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

      --  ການຕິດຕາມຕໍາແໜ່ງ: ປະກອບສະວິດແມ່ເຫຼັກ 2 M9B ສໍາລັບການຕໍາແໜ່ງການຕອບໂຕ້ແບບ bidirectional stroke ໃນເວລາຈິງ.

     -- Precision Limiting & Buffering: ເລືອກ​ຂອບ​ເຂດ​ຈໍາ​ກັດ​ຂອງ​ໂລ​ຫະ​ຄູ່ (B​) ສໍາ​ລັບ 0 ~ 5mm ປັບ​ຕໍາ​ແຫນ່ງ​ທີ່​ຊັດ​ເຈນ​; ເລືອກ buffer ໄຮໂດຼລິກສໍາລັບ φ8 ແລະຂ້າງເທິງເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຄວາມຖີ່ສູງ.

     --  ການປັບຕົວທໍ່: ນຳໃຊ້ທໍ່ຕາມແກນສຳລັບການຈັດວາງພື້ນທີ່ແຄບທີ່ສຸດ, ແລະການວາງທໍ່ທາງຂ້າງສຳລັບສະຖານະການຕິດຕັ້ງມາດຕະຖານທຳມະດາ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MXP series ຕາຕະລາງສະໄລ້ນິວເມຕິກທີ່ມີຄວາມແມ່ນຍໍາສູງພິເສດມີລັກສະນະຂະໜານຕໍ່າສຸດ 0.004 ມມ, ຄວາມຜິດພາດການຫມຸນໜ້ອຍທີ່ສຸດ, ລົດໄຟຄູ່ມືແບບປະສົມປະສານໃນຕົວ, ທໍ່ສະຫຼັບໄດ້ສອງທິດທາງ ແລະ buffer ໄຮໂດຼລິກທາງເລືອກ, ຮັບໃຊ້ເປັນເວທີ micro linear ທີ່ມີຄວາມເຂັ້ມງວດສູງຂອງພຣີມຽມສໍາລັບການກວດສອບ optical ສູງ 3.
