ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

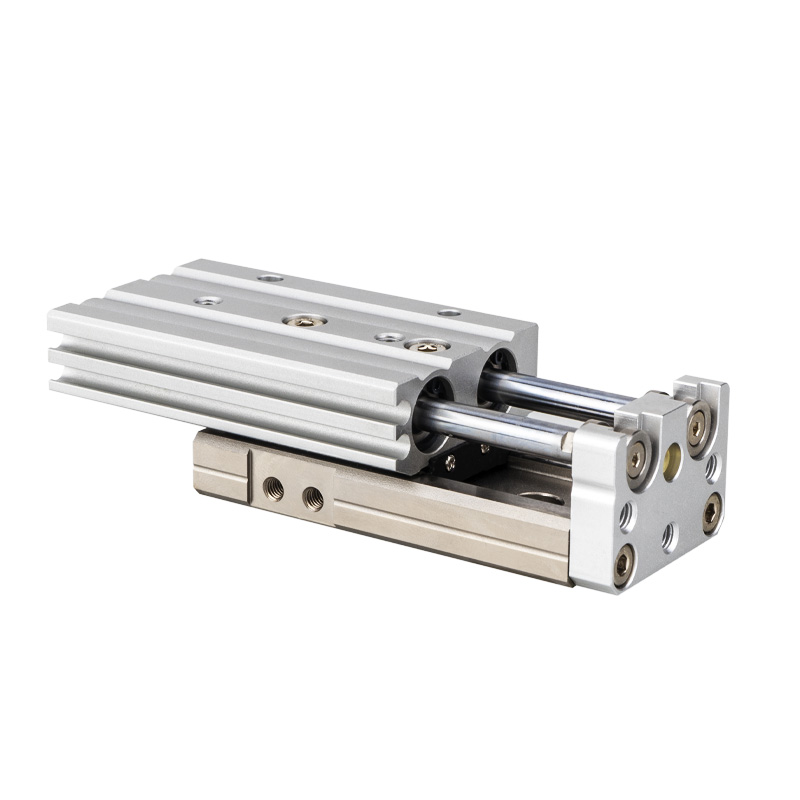

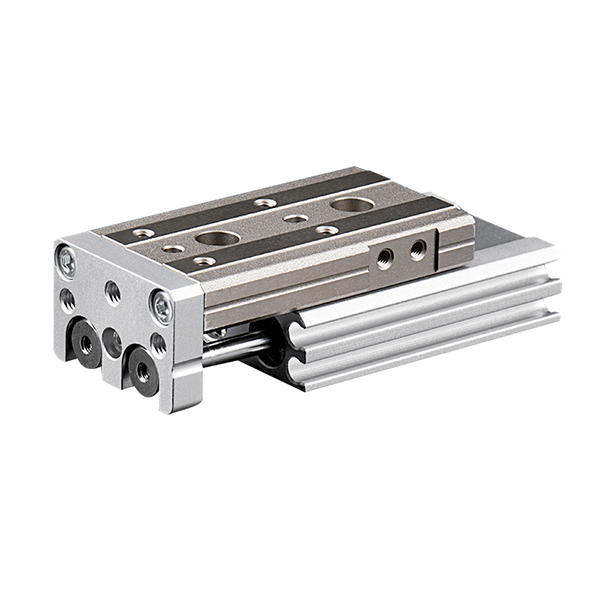

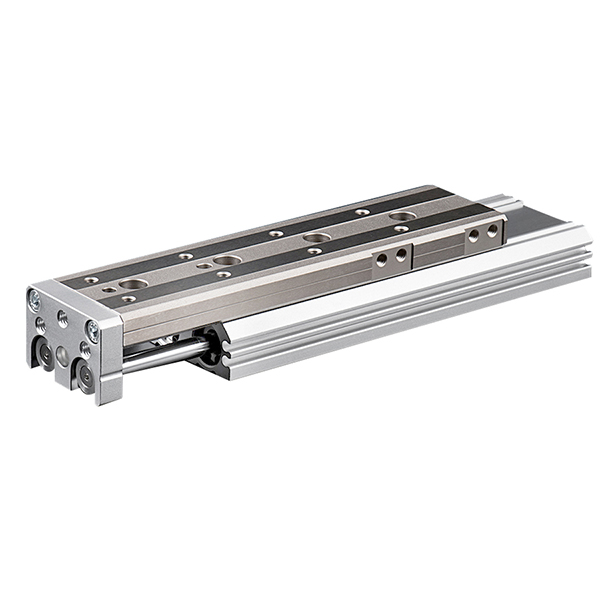

ຊຸດ SOLH MXQ ແມ່ນຕາຕະລາງສະໄລ້ນິວເມຕິກຂະໜາດກະທັດຮັດທີ່ປະຢັດໄດ້ທີ່ປະກອບດ້ວຍລະບົບການຂັບຂີ່ລູກສູບສອງຕົວ ແລະ ລາງລົດໄຟທີ່ໝູນວຽນຂອງລູກສູບ. ການຮັບຮອງເອົາໂຄງສ້າງປະສົມປະສານ ultra-thin ແລະ lightweight, ມັນສະຫນອງການເຄື່ອນໄຫວເສັ້ນກົງຂະຫນາດກາງທີ່ຫມັ້ນຄົງທີ່ມີຄວາມແມ່ນຍໍາຂອງ ± 0.02mm. ເປັນທາງເລືອກທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍໃນການປະສົມປະສານຂອງ "ກະບອກ + ຄູ່ມືພາຍນອກ", ມັນຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍໃນອຸປະກອນໃນຂະນະທີ່ຮັກສາປະສິດທິພາບການເຮັດວຽກທີ່ຫນ້າເຊື່ອຖື. ເຫມາະສໍາລັບການຈັດການອັດຕະໂນມັດທົ່ວໄປແລະສະຖານະການປະກອບຄວາມແມ່ນຍໍາມາດຕະຖານ, ມັນເປັນການແກ້ໄຂການຂັບລົດ linear ພື້ນຖານທີ່ຕ້ອງການສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດມະຫາຊົນ.
-- Dual-Piston Double-Acting Drive: ມີໂຄງສ້າງລູກສູບຄູ່ທີ່ໃຫ້ແຮງດັນຜົນຜະລິດສອງເທົ່າຂອງສະໄລ້ກະບອກດຽວທີ່ມີຂະຫນາດເຈາະດຽວກັນ. ມັນຮັບປະກັນການເຄື່ອນທີ່ເສັ້ນຊື່ synchronous ແລະຫມັ້ນຄົງດ້ວຍການ swinging ຫຼື deflection ເປັນສູນໃນລະຫວ່າງການປະຕິບັດງານ cyclic ຄວາມຖີ່ສູງ.
-- Recirculating Ball Guide Rail: ຮັບຮອງເອົາການອອກແບບຄູ່ມືບານ recirculating ທີ່ບໍ່ແມ່ນ preloaded, ປະກອບດ້ວຍການເຄື່ອນໄຫວແສງສະຫວ່າງກ້ຽງແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດຕ່ໍາ. ມັນຮັກສາຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາ 0.02mm ທີ່ຫມັ້ນຄົງ, ຕອບສະຫນອງຄວາມຕ້ອງການອັດຕະໂນມັດທີ່ມີຄວາມແມ່ນຍໍາຂະຫນາດກາງຢ່າງເຕັມສ່ວນ.
-- ຮ່າງກາຍປະສົມປະສານ Ultra-ບາງ ແລະ ນ້ໍາຫນັກເບົາ: ໂຄງສ້າງຕາຕະລາງກະບອກແລະສະໄລ້ປະສົມປະສານແມ່ນ 10% ຕ່ໍາໃນລະດັບຄວາມສູງແລະ 22% ນ້ໍາຫນັກເບົາກ່ວາຊຸດ MXS, ຮັບຮູ້ຮູບແບບການຕິດຕັ້ງທີ່ຫນາແຫນ້ນກວ່າສໍາລັບອຸປະກອນຈໍາກັດພື້ນທີ່.
-- ການຕິດຕັ້ງສາມດ້ານທີ່ມີຄວາມຍືດຫຍຸ່ນ: ສະຫນັບສະຫນູນການແກ້ໄຂທາງລຸ່ມ, ດ້ານຂ້າງແລະແກນສາມທິດທາງທີ່ມີ preset precision positioning pin holes. ມັນເຮັດໃຫ້ຂັ້ນຕອນການຕິດຕັ້ງແລະການຈັດຕໍາແຫນ່ງທີ່ງ່າຍດາຍ, ປັບປຸງປະສິດທິພາບການປະກອບໂດຍລວມ.
-- ການອອກແບບ induction ແມ່ເຫຼັກໃນຕົວ: ວົງແມ່ເຫຼັກພາຍໃນມາດຕະຖານທີ່ມີຮ່ອງຍຶດຕິດຂ້າງທີ່ສະຫງວນໄວ້ສຳລັບສະວິດແມ່ເຫຼັກຊຸດ D-M9□ ແລະ A93. ການອອກແບບການຕິດຕັ້ງ flush ຫຼີກເວັ້ນການແຊກແຊງໂຄງສ້າງແລະຮັບປະກັນການຕໍານິຕິຊົມຂອງສັນຍານຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງ.
1. ຕົວຢ່າງຕົວແບບ: MXQ16-50AS-M9BW
|
ຕໍາແໜ່ງ |
ລະຫັດ |
ລາຍລະອຽດສະເພາະ |
|
1 |
MXQ |
ລະຫັດຊຸດ: Recirculating Ball Guide Table Dual-Cylinder Slide |
|
2 |
6/8/12/16/20/25 |
ຂະໜາດເຈາະ (ມມ) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ຈັງຫວະມາດຕະຖານ (ມມ) |
|
4 |
ເປົ່າ/AS/AT/A |

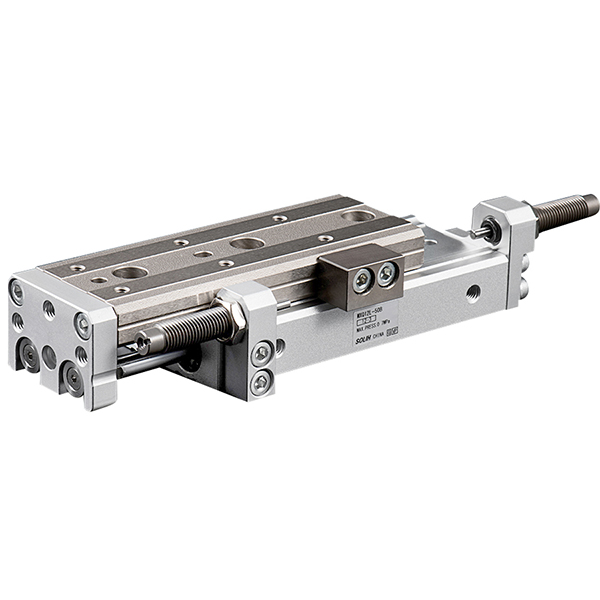

ການປັບຕົວ: ຫວ່າງເປົ່າ=ບໍ່ມີການປັບຕົວ; AS=ດ້ານຫນ້າປັບ 0~5mm; AT=ດ້ານຫຼັງປັບ 0~5mm; A=ການປັບຕົວແບບ Dual-end 0~5mm |
|
5 |
M9B/M9N/A93 + W/L |
ສະວິດແມ່ເຫຼັກ: M9B(NPN)/M9N(PNP)/A93; ຄວາມຍາວຂອງສາຍ: W = 1m / L = 3m |
|
6 |
FR/B |
ຄໍາຕໍ່ທ້າຍທາງເລືອກ: FR=ທໍ່ແກນ; B = ບັບເຟີຢາງຄູ່ |
2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
-- MXQ20-75A-FR-M9NL: ເຈາະ 20mm, stroke 75mm, double-end stroke adjustment, axial piping, PNP magnetic switch with 3m wire length
|
ລາຍການພາລາມິເຕີ |
ຂໍ້ມູນດ້ານວິຊາການ |
|
ຂອບເຂດຂະຫນາດເຈາະ |
6 / 8 / 12 / 16 / 20 / 25 ມມ |
|
ຂອບເຂດມາດຕະຖານຂອງເສັ້ນເລືອດຕັນໃນ |
10 ~ 150mm (ເພີ່ມຂຶ້ນກັບຂະຫນາດເຈາະ) |
|
ຮູບແບບການດໍາເນີນການ |
ການສະແດງຄູ່ |
|
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ |
0.15 ~ 0.7 MPa (ທີ່ດີທີ່ສຸດ: 0.5 MPa) |
|
ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.05 MPa |
|
ອຸນຫະພູມສະພາບແວດລ້ອມ |
-10 ℃ ~ + 60 ℃ (ບໍ່ freezing) |
|
ຊ້ຳຄືນຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງ |
±0.02ມມ |
|
ຄວາມໄວການເຮັດວຽກສູງສຸດ |
50 ~ 500 mm/s (ການນໍາໃຊ້ຕາມລວງນອນ ≤300 mm/s ແນະນໍາ) |
|
ໂໝດ Buffer |
ມາດຕະຖານຢາງພາລາ buffer; ບັບເຟີໄຮໂດຼລິກທາງເລືອກ (ຍົກເວັ້ນ MXQ6) |
|
ຂະໜາດທ່າອາກາດ |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
ໂໝດການຫຼໍ່ລື່ນ |
ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ |
|
ວິທີການຕິດຕັ້ງ |
ການແກ້ໄຂສາມດ້ານລຸ່ມ / ຂ້າງ / Axial ທີ່ມີຮູ pin ຕໍາແຫນ່ງ |
ຫມາຍເຫດ: ຄວາມອາດສາມາດໃນການໂຫຼດຫຼຸດລົງດ້ວຍເສັ້ນເລືອດຕັນໃນທີ່ຍາວກວ່າແລະຄວາມໄວການເຮັດວຽກທີ່ສູງຂຶ້ນ; ປັດໄຈຄວາມປອດໄພ≥2; ການໂຫຼດແນວຕັ້ງຮຽກຮ້ອງໃຫ້ມີການກວດສອບແຮງບິດທີ່ອະນຸຍາດ
|
ເຈາະ (ມມ) |
ຕົວແບບ |
ຄວາມດັນທາງທິດສະດີ (N) |
ການໂຫຼດຕາມລວງນອນສູງສຸດ (ກິໂລ) |
ການໂຫຼດສູງສຸດຕາມລວງຕັ້ງ (ກິໂລ) |
ນ້ຳໜັກ (kg) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. ສະຖານະການນຳໃຊ້ບູລິມະສິດສຳລັບ MXQ Series
-- ການຈັດການອັດຕະໂນມັດທົ່ວໄປ: ທີ່ສົມບູນແບບສໍາລັບການຖ່າຍທອດວົງຈອນຂອງພາກສ່ວນເອເລັກໂຕຣນິກຂະຫນາດນ້ອຍ, terminals, ອົງປະກອບພາດສະຕິກແລະ fixtures modular ນ້ໍາຫນັກເບົາທີ່ມີຄວາມຕ້ອງການຄວາມແມ່ນຍໍາມາດຕະຖານ.
-- ໂຄງການອັດຕະໂນມັດຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ: ເປັນທາງເລືອກທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍໃນຊຸດ MXS ທີ່ມີຄວາມແມ່ນຍໍາສູງ, ມັນຊ່ວຍຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນອຸປະກອນໂດຍລວມຫຼາຍກ່ວາ 30% ໃນຂະນະທີ່ຮັກສາປະສິດທິພາບພື້ນຖານທີ່ຫມັ້ນຄົງ.
-- ໂຄງຮ່າງພື້ນທີ່ກະທັດຮັດ: ມີລັກສະນະຄວາມສູງຂອງຮ່າງກາຍຕ່ໍາແລະນ້ໍາຫນັກເບົາກວ່າສະໄລ້ MXS, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງແນວຕັ້ງສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ມີຄວາມຫນາແຫນ້ນສູງ.
-- ການປະຕິບັດການໂຫຼດແສງສະຫວ່າງຄວາມຊັດເຈນປານກາງ: ເຫມາະສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມຕ້ອງການຕໍາແຫນ່ງ ± 0.02mm ແລະບໍ່ມີຄວາມຕ້ອງການຄວາມເຂັ້ມງວດສູງຫຼືຄວາມທົນທານຕໍ່ແຮງບິດຫນັກ.
-- ການຂີ່ຈັກຍານໄລຍະສັ້ນຄວາມຖີ່ສູງ: ມີຄວາມຫນ້າເຊື່ອຖືສໍາລັບການດໍາເນີນງານຊ້ໍາຊ້ອນໃນໄລຍະຍາວພາຍໃນ 10 ~ 50mm stroke ສັ້ນ, ປະສິດທິພາບການທົດແທນກະບອກແຕກແບບດັ້ງເດີມແລະການປະສົມຄູ່ມືພາຍນອກ.
2.MXQ vs MXS vs MXH | ການປຽບທຽບຕາຕະລາງສະໄລ້ຫຼັກ SMC
|
ລາຍການປຽບທຽບ |
MXQ (ບານໝູນວຽນ / ປະຫຍັດ) |
MXS (Roller ຂ້າມ / ຄວາມຊັດເຈນ) |
MXH (Ultra-Narrow Stroke / Long Stroke) |
|
ປະເພດຄູ່ມື |
ບານໝູນວຽນ (ບໍ່ໄດ້ໂຫຼດລ່ວງໜ້າ) |
Cross Roller (ໂຫຼດໄວ້ລ່ວງໜ້າ, ລ້າງສູນ) |
ຄູ່ມືບານແຄບສຸດ |
|
ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ |
±0.02ມມ |
±0.01ມມ |
±0.03ມມ |
|
ຄວາມທົນທານຕໍ່ແຮງບິດ / ແຮງບິດ |
ຂະຫນາດກາງ (ທົນທານຕໍ່ແຮງບິດຫນັກບໍ່ດີ) |
ສູງທີ່ສຸດ (ການຕ້ານການ deflection & torque ທີ່ດີເລີດ) |
ທົ່ວໄປ |
|
ຊ່ວງເສັ້ນເລືອດຕັນ |
10~150 ມມ |
10~150 ມມ |
5~60 ມມ |
|
ລະດັບລາຄາ |
ຕໍ່າ (ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ) |
ປານກາງ-ສູງ |
ຂະຫນາດກາງ |
|
ນ້ຳໜັກ |
ເບົາທີ່ສຸດ |
ຂະຫນາດກາງ |
ແສງສະຫວ່າງ |
|
ຄໍາຮ້ອງສະຫມັກທີ່ດີທີ່ສຸດ |
ອັດຕະໂນມັດທົ່ວໄປ, ການຍົກລະດັບປະສິດທິພາບ |
ການປະກອບຄວາມແມ່ນຍໍາ, ເງື່ອນໄຂການເຮັດວຽກຕ້ານການ deflection |
ການປະຕິບັດການໄລຍະເວລາ, ຊ່ອງແຄບ ultra-ແຄບ |
-- ການຈັບຄູ່ຂະຫນາດເຈາະ: ເລືອກຂະຫນາດເຈາະທີ່ເຫມາະສົມຕາມນ້ໍາຫນັກ workpiece ແລະທິດທາງການຕິດຕັ້ງ. ຄວບຄຸມການໂຫຼດຕາມແນວນອນພາຍໃນ 50% ຂອງມູນຄ່າການຈັດອັນດັບແລະການໂຫຼດຕາມແນວຕັ້ງພາຍໃນ 25% ຂອງມູນຄ່າການຈັດອັນດັບເພື່ອຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.
-- ການຄັດເລືອກ Stroke & ການຈອງຂອບ: Reserve 5~10mm stroke margin ໃນລະຫວ່າງການເລືອກແບບ. ຮັບຮອງເອົາ AS/AT/A ການປັບຕົວຂັ້ນສຸດທ້າຍ (ການຕັດ 0 ~ 5 ມມ) ຖ້າການປັບທຽບເສັ້ນຜ່າສູນກາງທີ່ຊັດເຈນແມ່ນຕ້ອງການ.
-- ການເລືອກການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ: ການຕິດຕັ້ງດ້ານລຸ່ມສໍາລັບການຈັດການວັດສະດຸແນວນອນ; ການຕິດຕັ້ງດ້ານຂ້າງສໍາລັບການຕິດຕັ້ງຄົງທີ່ດ້ານຂ້າງ; axial mounting for Z-axis stacking ແລະການປະກອບອຸປະກອນຫຼາຍຊັ້ນ.
-- ການປັບແຕ່ງການຕັ້ງຄ່າ Buffer: ມາດຕະຖານ buffer ຢາງສໍາລັບການດໍາເນີນງານຕ່ໍາທໍາມະດາ. ຕິດຕັ້ງ buffer ໄຮໂດຼລິກເປັນທາງເລືອກໃນເວລາທີ່ຄວາມໄວປະຕິບັດງານເກີນ 300mm/s ຫຼືນ້ໍາຫນັກໂຫຼດເກີນ 5kg (ບໍ່ສາມາດໃຊ້ໄດ້ກັບຮູບແບບ MXQ6).
-- ການຕັ້ງຄ່າການຊອກຄົ້ນຫາຕໍາແໜ່ງ: ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ M9B/M9N/A93. ຮ່ອງຝັງຕົວສອງດ້ານສະຫນັບສະຫນູນການຕິດຕັ້ງສອງສະວິດເພື່ອຮັບຮູ້ການຂະຫຍາຍ / ຖອດຖອນສັນຍານທີ່ຢູ່ໃນສະຖານທີ່ທີ່ຖືກຕ້ອງ.
SOLH MXQ ຕາຕະລາງສະໄລ້ນິວເມຕິກແບບປະຫຍັດຊຸດຮັບຮອງເອົາຄູ່ມືບານ recirculating ້ໍາຫນັກເບົາແລະໂຄງສ້າງປະສົມປະສານສອງລູກສູບ, ມີຮ່າງກາຍບາງ ultra-light, ຄວາມແມ່ນຍໍາຂະຫນາດກາງທີ່ຫມັ້ນຄົງ ± 0.02 ມມແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ຮັບໃຊ້ເປັນການທົດແທນຄ່າໃຊ້ຈ່າຍທີ່ດີທີ່ສຸດສໍາລັບການປະສົມກະບອກສູບແບບດັ້ງເດີມສໍາລັບການອັດຕະໂນມັດອຸດສາຫະກໍາທົ່ວໄປແລະການປະກອບຄວາມແມ່ນຍໍາແສງສະຫວ່າງ.
