ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

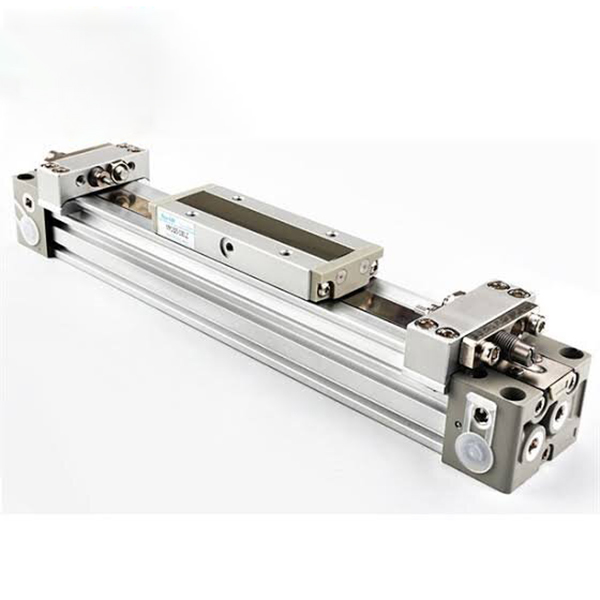

ຊຸດ SOLH MY1B ເປັນກະບອກສູບທີ່ບໍ່ມີການເຊື່ອມໂລຫະແບບຄລາສສິກທີ່ອອກແບບມາເພື່ອການຂັບຂີ່ແບບເສັ້ນສາຍທີ່ມີຄວາມຍາວຫຼາຍ. ການຮັບຮອງເອົາສາຍແອວປະທັບຕາຄວາມກົດດັນພາຍໃນແລະໂຄງສ້າງສາຍແອວປ້ອງກັນຂີ້ຝຸ່ນພາຍນອກ, ມັນກໍາຈັດການຂະຫຍາຍ rod ແບບດັ້ງເດີມ, ບັນລຸຄວາມຍາວຂອງການຕິດຕັ້ງເກືອບເທົ່າກັບເສັ້ນເລືອດຕັນໃນຕົວຈິງແລະປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງຫຼາຍກວ່າ 50% ເມື່ອປຽບທຽບກັບກະບອກທໍ່ແບບດັ້ງເດີມ. ກວມເອົາຂະຫນາດເຈາະຈາກφ10 ຫາ φ100mm ແລະເສັ້ນເລືອດຕັນໃນສູງສຸດຂອງ 5000mm, ມັນສະຫນອງການເຄື່ອນໄຫວເສັ້ນທີ່ມີຄວາມໄວຂະຫນາດກາງແລະຂະຫນາດກາງທີ່ຫມັ້ນຄົງ. ມັນເປັນການແກ້ໄຂຄ່າໃຊ້ຈ່າຍທີ່ດີທີ່ສຸດສໍາລັບການຍົກຍ້າຍອຸປະກອນທາງໄກ, ການເຄື່ອນຍ້າຍສະຖານີແລະການຍູ້ / ດຶງໃນອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ.
• ການອອກແບບ Rodless ຮ່ວມກັນ: ປະສົມປະສານ piston ແລະໂຄງສ້າງຕາຕະລາງເລື່ອນໂດຍບໍ່ມີການຂະຫຍາຍ piston rod. ສາຍແອວປະທັບຕາພາຍໃນຮັກສາຄວາມກົດດັນອາກາດໃນຂະນະທີ່ສາຍແອວປ້ອງກັນຝຸ່ນພາຍນອກສະຫນອງການປົກປ້ອງຢ່າງເຕັມທີ່. ຄວາມຍາວໂດຍລວມເທົ່າກັບເສັ້ນເລືອດຕັນໃນ, ຮັບຮູ້ການນໍາໃຊ້ພື້ນທີ່ສູງທີ່ສຸດສໍາລັບສະຖານະການການຕິດຕັ້ງທີ່ຈໍາກັດ.
• ຕາຕະລາງສະໄລ້ປະສົມປະສານຄວາມເຂັ້ມງວດສູງ: ຕາຕະລາງສະໄລ້ແມ່ນເຊື່ອມຕໍ່ຢ່າງເຂັ້ມງວດກັບລູກສູບ, ມີຄວາມຕ້ານທານຊ່ວງເວລາໂຄ້ງທີ່ດີເລີດ. ການໂຫຼດສາມາດຕິດຢູ່ເທິງໂຕະສະໄລ້ໄດ້ໂດຍກົງໂດຍບໍ່ມີໂຄງສ້າງການຊີ້ນໍາເພີ່ມເຕີມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີແສງສະຫວ່າງ, ເຮັດໃຫ້ການອອກແບບກົນຈັກງ່າຍດາຍແລະການປະກອບ.
• ທໍ່ 4 ທາງ & ການຍົກລະດັບນ້ໍາຫນັກເບົາ: ຫົວກະບອກສູບທີ່ດີທີ່ສຸດຮອງຮັບທໍ່ສີ່ທິດທາງ (ດ້ານຫນ້າ / ຫຼັງ / ຂ້າງ / ລຸ່ມ), ອະນຸຍາດໃຫ້ປັບທິດທາງທໍ່ຢູ່ໃນສະຖານທີ່ສໍາລັບການຈັດວາງທີ່ຍືດຫຍຸ່ນ. ໂຄງສ້າງຮ່າງກາຍຂອງກະບອກສູບທີ່ປັບປຸງຫຼຸດລົງນ້ໍາຫນັກ 17% ສໍາລັບຮູບແບບφ25/32/40 ເມື່ອທຽບກັບຮຸ່ນເກົ່າ, ຫຼຸດລົງການໂຫຼດອຸປະກອນໂດຍລວມ.
• ເບາະລົມປັບໄດ້ມາດຕະຖານ: Built-in buffers ອາກາດປັບໄດ້ຢູ່ທັງສອງສົ້ນໄດ້ປະສິດທິພາບການດູດຊຶມຜົນກະທົບການດໍາເນີນງານແລະຫຼຸດຜ່ອນການແລ່ນສິ່ງລົບກວນສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມໄວຂະຫນາດກາງທີ່ຫມັ້ນຄົງ. ບັຟເຟີໄຮໂດຼລິກພາຍນອກແມ່ນທາງເລືອກທີ່ຈະປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວສູງແລະການໂຫຼດຫນັກ.
• ບໍ່ມີນ້ຳມັນ ແລະ ຊີວິດການບໍລິການຍາວນານ: ການອອກແບບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ສະອາດແລະສາຍການຜະລິດອັດຕະໂນມັດທົ່ວໄປ. ສາຍແອວທີ່ທົນທານຕໍ່ການສວມໃສ່ຮັບປະກັນການດໍາເນີນງານທີ່ທົນທານຕໍ່ວົງຈອນຍາວດ້ວຍຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາ.
• ການຕິດຕັ້ງສະວິດແມ່ເຫຼັກງ່າຍ: ຮ່ອງ mounting ສະຫງວນໄວ້ທາງຫນ້າແລະດ້ານກົງກັນຂ້າມຂອງກະບອກໄດ້ອະນຸຍາດໃຫ້ການຕິດຕັ້ງທາງຫນ້າໂດຍກົງຂອງສະຫຼັບແມ່ເຫຼັກຊຸດ D-M9, ເຮັດໃຫ້ການຊອກຄົ້ນຫາສັນຍານຕໍາແຫນ່ງສະດວກແລະການເຊື່ອມໂຍງໄຟຟ້າທີ່ມີຄວາມຍືດຫຍຸ່ນ.
ຕົວຢ່າງຕົວແບບ: MY1B25-500Z | MY1B40-800AZ
|

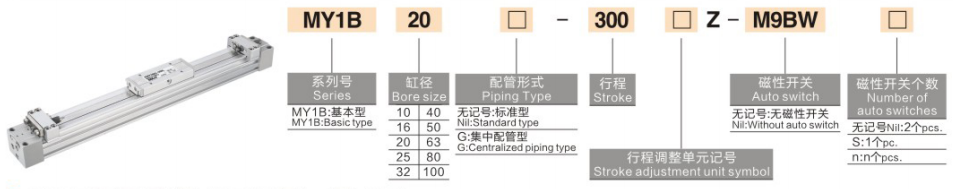

ພາກສ່ວນລະຫັດ |
ຄວາມຫມາຍສະເພາະ |
|
MY1B |
ລະຫັດຊຸດ: ກະບອກ Rodless ເຊື່ອມຕໍ່ກົນຈັກ, ປະເພດພື້ນຖານ |
|
10/16/20/25/32/40/50/63/80/100 |
ຂະໜາດເຈາະຫຼັກ (ມມ) |
|
100-5000 |
ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນ (mm): ມາດຕະຖານ 100 ~ 2000mm; ຂະຫຍາຍສູງສຸດ 5000mm |
|
A |
ສະກູປັບການສະກົດຈິດສອງດ້ານເພື່ອກຳນົດຕຳແໜ່ງຈຳກັດທີ່ຊັດເຈນ |
|
Z |
ການຕັ້ງຄ່າເບາະລົມແບບຄູ່ແບບມາດຕະຖານ |
|
G |
ປະເພດທໍ່ສູນກາງທາງເລືອກ |
ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
• MY1B25-500Z: ເຈາະ 25mm, stroke 500mm, ເບາະລົມສອງສົ້ນມາດຕະຖານ
• MY1B40-800AZ: ເຈາະ 40mm, stroke 800mm, ເບາະລົມ + screws ປັບເສັ້ນເລືອດຕັນໃນສອງດ້ານ
1 ຂໍ້ມູນຈໍາເພາະທົ່ວໄປພື້ນຖານ
• ຮູບແບບການດໍາເນີນການ: Double-acting mechanical joint driving
• ນ້ໍາເຮັດວຽກ: ການບີບອັດອາກາດ (ການດໍາເນີນການທີ່ບໍ່ມີນ້ໍາມັນສາມາດໃຊ້ໄດ້)
• ອຸນຫະພູມສະພາບແວດລ້ອມ: 5 ~ 60 ℃ (ບໍ່ມີສະພາບແວດລ້ອມ freezing)
• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1 ~ 0.8MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.2MPa
• ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 100 ~ 1000mm / s (ມີ cushion ອາກາດມາດຕະຖານ); 100 ~ 1500mm / s (ມີ buffer ໄຮໂດຼລິກພາຍນອກ)
• ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນໃນ: ≤1000mm stroke: ±1.8mm; 1001 ~ 3000mm stroke: ± 2.8mm
• ໂໝດ Buffer: ເບາະລົມສ້າງໃນມາດຕະຖານ (Z); ທາງເລືອກນອກໄຮໂດຼລິກ buffer (L/H)
2 ແຜນວາດພາຣາມິເຕີປະສິດທິພາບ (@0.5MPa)
|
ເຈາະ φ (ມມ) |
ຄວາມດັນທາງທິດສະດີ (N) |
ການໂຫຼດທີ່ອະນຸຍາດ (ກິໂລ) |
ເວລາບິດທີ່ອະນຸຍາດ M1 (N·m) |
ຂະໜາດຜອດ |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
1 ການເລືອກຂະຫນາດເຈາະໂດຍການໂຫຼດ & Thrust
• φ10~φ20 (ຫນ້າທີ່ແສງສະຫວ່າງ): ໃຊ້ໄດ້ກັບການໂຫຼດ ≤8kg ແລະ micro long-stroke (≤1000mm) ສະຖານະການ, ເຫມາະສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກແລະອຸປະກອນຂະຫນາດນ້ອຍອັດຕະໂນມັດການໂອນ.
• φ25~φ40 (ໜ້າທີ່ແສງປານກາງ): ເຫມາະສໍາລັບ 12 ~ 30kg ການໂຫຼດແສງສະຫວ່າງຂະຫນາດກາງແລະ 1000 ~ 2000mm ປົກກະຕິການດໍາເນີນງານເສັ້ນເລືອດຕັນໃນ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສາຍປະກອບການຊຸກຍູ້ແລະການໂຫຼດ / unloading ວັດສະດຸ.
• φ50~φ63 (ຫນ້າທີ່ປານກາງ): ຈັບຄູ່ກັບການໂຫຼດຂະຫນາດກາງ 50 ~ 80kg ແລະການໂອນ workpiece ຫນັກ, ທີ່ສົມບູນແບບສໍາລັບການຂັບລົດໄລຍະໄກຂອງເຄື່ອງມືເຄື່ອງຈັກແລະສະຖານີປະມວນຜົນ.
• φ80~φ100 (ພາລະໜັກ): ຖືກອອກແບບມາສໍາລັບການໂຫຼດຫນັກ 130 ~ 200kg, ອຸປະກອນຂະຫນາດໃຫຍ່ແລະການຂົນສົ່ງທາງໄກການຈັດການ, ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກຂອງວົງຈອນຫນັກທີ່ມີຄວາມຖີ່ສູງ.
2 ການເລືອກການຕັ້ງຄ່າ Stroke & Buffer
• ຊ່ວງເສັ້ນເລືອດຕັນ: stroke ມາດຕະຖານກວມເອົາ 100 ~ 2000mm; ສະເພາະ XB11 ຂະຫຍາຍໄດ້ຮອງຮັບເສັ້ນເລືອດຕັນໃນໄລຍະຍາວເຖິງ 5000mm ສໍາລັບຄວາມຕ້ອງການຂັບລົດທາງໄກພິເສດ.
• ເບາະລົມ (Z): ການຕັ້ງຄ່າມາດຕະຖານບັງຄັບສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມໄວຂະຫນາດກາງ (≤1000mm/s), ປະສິດທິພາບການຫຼຸດຜ່ອນຜົນກະທົບໃນຕອນທ້າຍແລະສິ່ງລົບກວນປະຕິບັດງານສໍາລັບການເຄື່ອນໄຫວ cyclic ຫມັ້ນຄົງ.
• Hydraulic Buffer (L/H): ແນະນໍາໃຫ້ສໍາລັບການດໍາເນີນງານຄວາມໄວສູງ (>1000mm/s) ຫຼືການໂຫຼດຫນັກ (>50kg) ເພື່ອບັນລຸການເຄື່ອນໄຫວທີ່ຫມັ້ນຄົງສູງແລະການຫຼຸດຜ່ອນສຽງ.
• Screw ປັບຕົວ (A): ມີອຸປະກອນສໍາລັບສະຖານະການທີ່ຕ້ອງການກໍານົດຕໍາແໜ່ງຈໍາກັດທີ່ຊັດເຈນ (ຄວາມຖືກຕ້ອງ ± 0.1mm), ສະຫນັບສະຫນູນການປັບເສັ້ນໂຄ້ງທີ່ລະອຽດສອງເທົ່າ.
3 ຄໍາແນະນໍາກ່ຽວກັບການຕິດຕັ້ງແລະທໍ່
• ວິທີການຕິດຕັ້ງ: ຮ່າງກາຍຂອງກະບອກສູບສາມາດໄດ້ຮັບການແກ້ໄຂໂດຍຜ່ານທາງລຸ່ມຫຼືຂ້າງ mounting holes; ການໂຫຼດສາມາດຕິດຕັ້ງໄດ້ໂດຍກົງໃນຕາຕະລາງສະໄລ້ປະສົມປະສານໂດຍບໍ່ມີໂຄງສ້າງຄໍາແນະນໍາເພີ່ມເຕີມທີ່ຕ້ອງການສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີແສງສະຫວ່າງ.
• ທໍ່ 4 ທາງທີ່ຍືດຫຍຸ່ນ: ຮອງຮັບການສະຫຼັບທໍ່ດ້ານໜ້າ, ດ້ານຫຼັງ, ດ້ານຂ້າງ ແລະ ລຸ່ມ, ຊ່ວຍໃຫ້ການປັບທິດທາງໃນພື້ນທີ່ສາມາດປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການຂອງການຈັດວາງອຸປະກອນທີ່ຫຼາກຫຼາຍ.
• ການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ: ຮ່ອງຍຶດຕິດສອງດ້ານທີ່ສະຫງວນໄວ້ເຂົ້າກັນໄດ້ກັບສະວິດຊຸດ D-M9B/D-M9N, ຮັບຮູ້ຕໍາແໜ່ງການສະກົດຈິດທີ່ຍືດຫຍຸ່ນ ແລະຖືກຕ້ອງ.
• ການໂອນວັດສະດຸໄລຍະໄກ Ultra-Long Stroke: ເຫມາະສໍາລັບ 1 ~ 5m ໄລຍະໄກການຊຸກຍູ້ແລະດຶງໃນສາຍປະກອບເອເລັກໂຕຣນິກ, ອາຫານແລະການຫຸ້ມຫໍ່, ປະກອບດ້ວຍການຕິດຕັ້ງປະຫຍັດພື້ນທີ່ແລະຄວາມໄວສູງປະຕິບັດງານທີ່ຫມັ້ນຄົງ.
• ອຸປະກອນເປີດ/ປິດປະຕູ ແລະຝາປິດ: ນໍາໃຊ້ກັບການຂັບລົດຮ່າງກາຍປະຕູຍາວຂອງເຄື່ອງມືເຄື່ອງຈັກຂະຫນາດໃຫຍ່ແລະອຸປະກອນອັດຕະໂນມັດ, ມີໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະປະສິດທິພາບການເຮັດວຽກຮອບວຽນທີ່ເຊື່ອຖືໄດ້.
• ການເຄື່ອນຍ້າຍຊິ້ນວຽກໜັກ: ເຫມາະສໍາລັບ 30 ~ 200kg workpiece heavy-stroke handling in automobile and mechanical processing industries, delivering high rigidity and excellent anti-bending capability moment.
• ການຈັດຕໍາແຫນ່ງສາຍສະພານ & ລໍາລຽງ: ໃຊ້ສໍາລັບການຕັ້ງຕໍາແຫນ່ງໃນໄລຍະຍາວແລະການຊຸກຍູ້ຮອບວຽນຂອງສາຍການຜະລິດ, ມີການອອກແບບ cushion ອາກາດມາດຕະຖານເພື່ອຫຼຸດຜ່ອນສິ່ງລົບກວນແລະຜົນກະທົບໃນລະຫວ່າງການປະຕິບັດການເລີ່ມຕົ້ນ - ຢຸດຄວາມຖີ່ສູງ.
• ອຸປະກອນອັດຕະໂນມັດແບບກຳນົດເອງ: ໂຊລູຊັ່ນການຂັບຂີ່ແບບເສັ້ນສາຍຍາວແບບ Universal ສໍາລັບສະຖານີອັດຕະໂນມັດຕ່າງໆທີ່ບໍ່ແມ່ນມາດຕະຖານ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບໂຄງການອັດຕະໂນມັດພື້ນທີ່ຈໍາກັດແລະຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ.
• ການຢືນຢັນຂະຫນາດເຈາະ: ຄິດໄລ່ແຮງດັນທີ່ຕ້ອງການໂດຍອີງໃສ່ນ້ໍາໂຫຼດທີ່ມີປັດໄຈຄວາມປອດໄພ ≥1.5. ກົດລະບຽບການຄັດເລືອກທີ່ແນະນໍາ: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.
• ການຢືນຢັນສະເພາະເສັ້ນເລືອດຕັນ: ເລືອກມາດຕະຖານ 100 ~ 2000mm stroke ສໍາລັບຄວາມຕ້ອງການທໍາມະດາ; ເລືອກ XB11 ຂະຫຍາຍສະເພາະສໍາລັບເສັ້ນເລືອດຕັນໃນ ultra-ຍາວເຖິງ 5000mm.
• ການຈັບຄູ່ການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ: ນໍາໃຊ້ cushion ອາກາດມາດຕະຖານ (Z) ສໍາລັບການດໍາເນີນງານທີ່ມີຄວາມໄວຂະຫນາດກາງ; ຍົກລະດັບລະບົບໄຮໂດຼລິກ buffer (L/H) ສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ມີຄວາມໄວສູງຫຼືຫນັກ; ຕື່ມການປັບສະກູ (A) ສໍາລັບຄວາມຕ້ອງການກໍານົດຕໍາແຫນ່ງຈໍາກັດທີ່ຊັດເຈນ.
