ກະບອກສູບ RS2H Series Heavy-Duty Stopper | ທໍ່ໄຮໂດຼລິກ Buffer ທີ່ສາມາດປັບໄດ້

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງຫຼັກ

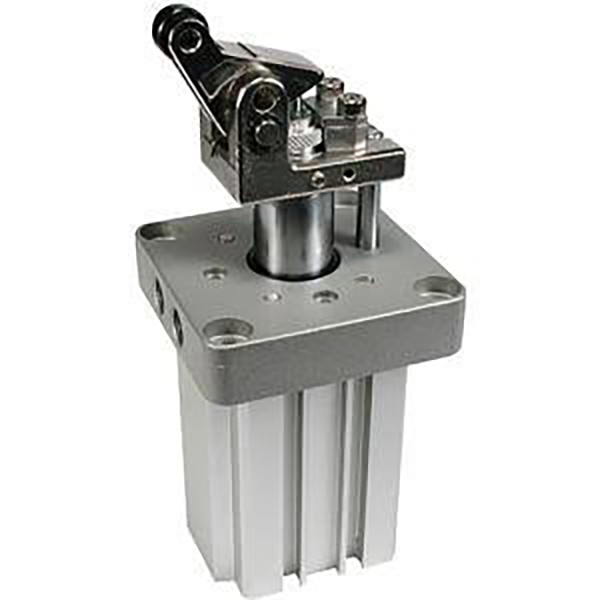

     ຊຸດ SOLH RS2H ເປັນກະບອກສູບແບບລີເວີທີ່ເຮັດໜ້າທີ່ໜັກ ລຸ້ນໃໝ່, ອອກແບບຢ່າງເປັນມືອາຊີບສຳລັບການວາງຕຳແໜ່ງສາຍລຳລຽງ ແລະ ຈຳກັດ. ມີຢູ່ໃນຂະຫນາດເຈາະຂະຫນາດໃຫຍ່ φ50/63/80mm, ມັນມີຄວາມເຂັ້ມແຂງຢຸດສູງທີ່ສຸດ, buffer ບົບໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້, ໂຄງສ້າງຫນາແຫນ້ນທີ່ມີນ້ໍາຫນັກເບົາແລະທົນທານຕໍ່ຜົນກະທົບທີ່ດີກວ່າ. ໂດຍສະເພາະແມ່ນໃຊ້ໄດ້ກັບພາເລດແລະແຜ່ນເຄື່ອງມືຫນັກ 50-500 ກິໂລ, ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບຢຸດຫຼັກສໍາລັບສາຍລໍາລຽງອັດຕະໂນມັດທີ່ມີຫນ້າທີ່ຫນັກ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຢຸດການເຮັດວຽກ, ການຍົກຍ້າຍແລະສະຖານະການຈໍາກັດສະຖານີ.

  1.1 ຍົກລະດັບປະສິດທິພາບການເຮັດວຽກໜັກ

     ເປັນການທົດແທນການຍົກລະດັບສໍາລັບຊຸດ RS1H ແບບດັ້ງເດີມ, RS2H ບັນລຸການເພີ່ມຂຶ້ນຫຼາຍກ່ວາ 30% ຂອງກໍາລັງຢຸດ. ການຮັບຮອງເອົາການຂະຫຍາຍຜົນບັງຄັບໃຊ້ lever ປະສົມປະສານແລະໂຄງສ້າງ buffer ບົບໄຮໂດຼລິກ, ມັນທົນທານຕໍ່ການໂຫຼດຜົນກະທົບຄວາມຖີ່ສູງຢ່າງສົມບູນແລະຈໍາກັດຢ່າງຫມັ້ນຄົງຂອງ workpieces ຫນັກຕັ້ງແຕ່ 50kg ຫາ 500kg, ແກ້ໄຂບັນຫາຂອງກໍາລັງບໍ່ພຽງພໍແລະຄວາມລົ້ມເຫລວງ່າຍຂອງແບບເກົ່າພາຍໃຕ້ການດໍາເນີນງານຂອງວົງຈອນຫນັກ.

  1.2 ການເພີ່ມປະສິດທິພາບກະທັດຮັດ ແລະນ້ຳໜັກເບົາ

     ເມື່ອປຽບທຽບກັບຊຸດ RS1H, ຮູບແບບ φ63-30 stroke ຫຼຸດຜ່ອນນ້ໍາຫນັກລວມ 22% ແລະຫຍໍ້ຄວາມຍາວທັງຫມົດໂດຍ 9mm. ໂຄງສ້າງປະສົມປະສານທີ່ດີທີ່ສຸດຈະຊ່ວຍປະຢັດພື້ນທີ່ການຕິດຕັ້ງໃນຂະນະທີ່ປັບປຸງຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງໂດຍລວມ, ຮັບຮູ້ຂະຫນາດຂະຫນາດນ້ອຍກວ່າ, ນ້ໍາຫນັກເບົາແລະສະຖຽນລະພາບທີ່ສູງຂຶ້ນ.

  1.3 Core Hydraulic Buffer ທີ່ສາມາດປັບໄດ້

     Built-in buffer ບົບໄຮໂດຼລິກປັບໄດ້ຕາມມາດຕະຖານ. ຜູ້​ໃຊ້​ສາ​ມາດ​ປັບ​ຄວາມ​ທົນ​ທານ​ຕໍ່​ການ​ປຽກ​ຊຸ່ມ​ໄດ້​ຢ່າງ​ເສລີ​ໂດຍ​ຜ່ານ​ແຜ່ນ​ປັບ​ການ​ຫມຸນ​ເພື່ອ​ປັບ​ເຂົ້າ​ກັບ workpieces ຂອງ​ນ​້​ໍ​າ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ແລະ​ຄວາມ​ໄວ​ການ​ຂົນ​ສົ່ງ​. buffer ສະຫນັບສະຫນູນການທົດແທນໄວທີ່ບໍ່ມີເຄື່ອງມືໂດຍການວ່າງ screw ທີ່ກໍານົດໄວ້ M4, ຢ່າງຫຼວງຫຼາຍປັບປຸງປະສິດທິພາບການບໍາລຸງຮັກສາໃນສະຖານທີ່ແລະຫຼຸດຜ່ອນການ downtime.

  1.4 ການ​ອອກ​ແບບ Lever ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​ແລະ​ການ​ອອກ​ແບບ Dual Roller​

     lever ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​ແມ່ນ​ໄດ້​ຮັບ​ການ​ຕິດ​ຕັ້ງ​ທີ່​ມີ​ໂຄງ​ປະ​ກອບ​ການ buffer ພາຍ​ໃນ​ປັບ​ປຸງ​. ສອງທາງເລືອກວັດສະດຸ roller ແມ່ນມີ: ຢາງ (L) ແລະເຫຼັກກາກບອນ (M), ປະກອບດ້ວຍການຕໍ່ຕ້ານການສວມໃສ່ແລະປະສິດທິພາບຕ້ານການແຕກ. ເສັ້ນຜ່າສູນກາງ roller ຂະຫຍາຍໄດ້ຮັບປະກັນການດໍາເນີນງານມ້ວນລຽບແລະຄວາມສາມາດຕ້ານການ deflection ທີ່ເຂັ້ມແຂງ, ປະສິດທິຜົນຫຼີກເວັ້ນການ jamming ແລະ eccentric ຄວາມເສຍຫາຍການໂຫຼດ eccentric ໃນລະຫວ່າງການຢຸດເຊົາການໂຫຼດຫນັກ.

 1.5 ການຕັ້ງຄ່າທີ່ປ່ຽນແປງໄດ້ຢ່າງເຕັມສ່ວນ ແລະມີຄວາມຫຼາກຫຼາຍ

     ຂະຫນາດການຕິດຕັ້ງແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງສົມບູນກັບຊຸດ RS1H ແບບດັ້ງເດີມ, ສະຫນັບສະຫນູນການທົດແທນໂດຍກົງແລະການຍົກລະດັບໂດຍບໍ່ມີການດັດແປງກອບ fixture. ຫນ້າທີ່ຂະຫຍາຍທາງເລືອກປະກອບມີກົນໄກການລັອກຕ້ານການຟື້ນຕົວ, ການປົດລັອກດ້ວຍມືແລະຕົວກວດຈັບ lever, ຕອບສະຫນອງຄວາມຕ້ອງການຄວບຄຸມຂອງສະພາບການເຮັດວຽກຫນັກທີ່ສັບສົນ.

  1.6 ໂຄງສ້າງຊີວິດການໃຊ້ງານທີ່ບໍ່ມີນໍ້າມັນ ແລະ ການບໍລິການຍາວນານ

     ທາງເລືອກແບບ double-acting, spring-loaded double-acting ແລະ single-acting modes ກວມເອົາຄວາມຕ້ອງການປະຕິບັດງານທີ່ຫຼາກຫຼາຍ. rod piston-plated ແຂງ chrome ແລະຮ່າງກາຍກະບອກ anodized ແຂງໃຫ້ຄວາມຕ້ານທານການສວມໄດ້ດີແລະທົນທານຕໍ່ຜົນກະທົບ. ການອອກແບບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ສະອາດແລະເງື່ອນໄຂການເຮັດວຽກທີ່ທົນທານຕໍ່ການເຊື່ອມໂລຫະທີ່ມີຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາແລະຊີວິດການບໍລິການທີ່ຍາວນານ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1.Typical Model ຕົວຢ່າງ: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

    • ແບບຈໍາລອງທົ່ວໄປ: RS2H63-30LD-M9BW (φ63 ເຈາະ, 30mm stroke, resin roller, double-acting, ມີສະຫຼັບແມ່ເຫຼັກ M9BW)

    • ຮູບແບບການລັອກຄວາມປອດໄພສູງ: RS2H80-40TM-XC102 (φ80 bore, 40mm stroke, ມ້ວນເຫຼັກກາກບອນ, ປະຕິບັດດຽວ, ມີກົນໄກການຕ້ານການຟື້ນຕົວຄືນໃຫມ່)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: double-acting, ພາກຮຽນ spring-loaded double-acting, ພາກຮຽນ spring ຂະຫຍາຍການສະແດງດຽວ

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.05 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

     • ລະບົບ Buffer: ມາດຕະຖານການກໍ່ສ້າງໃນ buffer ໄຮໂດຼລິກປັບໄດ້ + buffer ຢາງສອງທ້າຍ

     • ໂໝດການຫຼໍ່ລື່ນ: ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

     • ວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງແຜ່ນແປນມາດຕະຖານ, ການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ 4 ດ້ານທີ່ມີຢູ່

  3.2 ມາດຕະຖານ Bore & Stroke Combination

  3.3 Theoretical Stopping Force (Unit: kN @0.5MPa, Lever Output)

  3.4 ການປຽບທຽບນ້ໍາຫນັກຜະລິດຕະພັນ (ຫນ່ວຍ: kg @ ມາດຕະຖານເສັ້ນເລືອດຕັນໃນ)

4. ແນວທາງການກຳນົດຄ່າຫຼັກ ແລະ ການເລືອກເຟັ້ນ

 4.1 ການເລືອກວັດສະດຸ Roller

     • ມ້ວນຢາງ (L): ມີສຽງລົບກວນຕໍ່າ ແລະ ຕ້ານຮອຍຂີດຂ່ວນຕໍ່ກັບພື້ນຜິວ pallet. ເຫມາະສໍາລັບການໂຫຼດແສງສະຫວ່າງ / ຂະຫນາດກາງ (50–200kg) ແລະສະຖານະການປະຕິບັດງານຄວາມໄວສູງ (≤0.5m/s), ການປົກປ້ອງ workpieces ໃນຂະນະທີ່ຮັບປະກັນການຢຸດເຊົາທີ່ຫມັ້ນຄົງ.

     • ມ້ວນເຫຼັກກາກບອນ (M): ທົນທານຕໍ່ການສວມໃສ່ສູງພິເສດແລະທົນທານຕໍ່ຜົນກະທົບທີ່ເຂັ້ມແຂງ. ເຫມາະ​ສົມ​ສໍາ​ລັບ​ການ​ໂຫຼດ​ຫນັກ (200-500kg​)​, ວົງ​ຈອນ​ຄວາມ​ຖີ່​ສູງ (≥1000 ຄັ້ງ​ຕໍ່​ມື້​) ແລະ​ເງື່ອນ​ໄຂ​ການ​ເຮັດ​ວຽກ​ອຸດ​ສາ​ຫະ​ກໍາ harsh ມີ​ຊີ​ວິດ​ການ​ບໍ​ລິ​ການ​ຍາວ​.

  4.2 ການເລືອກຮູບແບບການເຮັດວຽກ

     • ການສະແດງສອງເທົ່າ (D): ການຍຶດຄວບຄຸມແບບ bidirectional ແລະປ່ອຍອອກດ້ວຍແຮງຢຸດສູງສຸດ. ເຫມາະສໍາລັບເງື່ອນໄຂການເລີ່ມຕົ້ນການຢຸດການເຮັດວຽກຫນັກແລະຄວາມຖີ່ສູງ.

     • ການສະແດງ Double-Loaded Spring (B): ການປ່ອຍອັດຕະໂນມັດຕາມຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ການຈັດລໍາດັບຄວາມສໍາຄັນຂອງອຸປະກອນແລະຄວາມປອດໄພຂອງບຸກຄະລາກອນ. ທີ່ສົມບູນແບບສໍາລັບສະຖານີອັນຕະລາຍແລະສະຖານະການປ້ອງກັນການປິດໄຟ.

     • ການສະແດງດ່ຽວ (T): ພາກຮຽນ spring ຂະຫຍາຍ, ຮູບແບບ retract compression ອາກາດ. ການປະຢັດພະລັງງານ ແລະ ປະຫຍັດຄ່າໃຊ້ຈ່າຍ, ໃຊ້ໄດ້ກັບສະຖານະການຢຸດການໂຫຼດແສງສະຫວ່າງ ແລະ ຄວາມຖີ່ຕໍ່າ.

  4.3 ອຸປະກອນເສີມການທໍາງານຫນັກທາງເລືອກ

     • ກົນໄກການລັອກ (-XC102): ລັອກອັດຕະໂນມັດຫຼັງຈາກການຢຸດເພື່ອປ້ອງກັນບໍ່ໃຫ້ workpiece rebound ແລະ displacement, ເຫມາະສໍາລັບສະຖານີແສງສະຫວ່າງຄວາມໄວສູງແລະຕ້ານການເລື່ອນ.

     • ຟັງຊັນປົດລັອກດ້ວຍມື: ປ່ອຍຕົວ lever ດ້ວຍຕົນເອງໃນລະຫວ່າງການເກີດໄຟຟ້າຫຼືອຸປະກອນຂັດຂ້ອງ, ຮັບປະກັນຄວາມປອດໄພແລະສະດວກໃນການບໍາລຸງຮັກສາສະຖານທີ່.

     • ສະວິດການກວດຈັບ Lever: ກວດພົບການຂະຫຍາຍ lever ແລະປັບສະຖານະ, ສະຫນັບສະຫນູນການຄວບຄຸມການເຊື່ອມຕໍ່ PLC ແລະການເຮັດວຽກ interlock ອັດຕະໂນມັດສໍາລັບສາຍການຜະລິດອັດສະລິຍະ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ສາຍລຳລຽງພາເລດໜັກ: ພິເສດສໍາລັບການຢຸດ, ການຍົກຍ້າຍຕໍາແຫນ່ງແລະການຕ້ານການຍ້າຍຂອງແຜ່ນເຄື່ອງມືຫນັກ 200-500kg ໃນອຸດສາຫະກໍາລົດຍົນ, ເຄື່ອງໃຊ້ໃນເຮືອນແລະການຂົນສົ່ງ, ສະຫນອງການປະຕິບັດການຈໍາກັດການໂຫຼດຫນັກທີ່ຫມັ້ນຄົງ.

     • ການເຊື່ອມໂລຫະ & ເຄື່ອງມືເຄື່ອງຈັກ ສະຖານີຫນັກ: ນຳໃຊ້ກັບການຍຶດຕິດຂອງອຸປະກອນເຊື່ອມ, ການຈຳກັດການໂຫຼດ/ການໂຫຼດຂອງເຄື່ອງຈັກ ແລະ ການຈັດຕຳແໜ່ງ mold ໜັກ. ໂຄງສ້າງ buffer ທົນທານຕໍ່ຜົນກະທົບທີ່ເຂັ້ມແຂງແລະປ້ອງກັນການເຊາະເຈື່ອນຂອງ slag ການເຊື່ອມໂລຫະ.

     • ລະບົບສາງ ແລະ ໂອນເງິນອັດຕະໂນມັດ: ໃຊ້ສໍາລັບການຢຸດ pallet warehouse stereoscopic, ຕໍາແຫນ່ງ docking AGV ແລະການຈໍາກັດກົນໄກການ flipping ຫນັກ, ມີລັກສະນະການເຄື່ອນໄຫວທີ່ຫມັ້ນຄົງແລະຄໍາຄຶດຄໍາເຫັນສັນຍານທີ່ເຊື່ອຖືໄດ້.

     • ສາຍລຳລຽງລຳລຽງນ້ຳໜັກດ້ວຍຄວາມໄວສູງ: ເຫມາະສໍາລັບການຢຸດເຊົາການທີ່ມີຄວາມໄວສູງ (≤0.8m/s) workpieces ຫນັກສຸດ roller ແລະສາຍ conveyor ສາຍແອວ. buffer ບົບໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້ຮັບປະກັນຂະບວນການຢຸດເຊົາການກ້ຽງແລະບໍ່ມີຜົນກະທົບ.

6. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກເຈາະຕາມນ້ໍາຫນັກ workpiece ແລະຄວາມໄວ conveying. ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພ: ແຮງຢຸດທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 2. φ50 ສໍາລັບການໂຫຼດຕ່ໍາກວ່າ 200kg, φ63 ສໍາລັບການໂຫຼດ 200–350kg, φ80 ສໍາລັບການໂຫຼດຂ້າງເທິງ 350kg.

     2. ການເລືອກວັດສະດຸ Roller: ເລືອກ roller resin (L) ສໍາລັບສະຖານະການໂຫຼດແສງສະຫວ່າງແລະຄວາມໄວສູງ; ເລືອກລູກກິ້ງເຫຼັກກາກບອນ (M) ສຳລັບການຂີ່ລົດໜັກ ແລະ ຄວາມຖີ່ສູງ.

     3. ການເລືອກການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ: ເລືອກ double-acting (D) + roller ເຫຼັກກາກບອນສໍາລັບສະພາບການເຮັດວຽກຫນັກແລະຄວາມຖີ່ສູງ; ເພີ່ມກົນໄກການລັອກ (-XC102) ສໍາລັບຄວາມຕ້ອງການຕ້ານການຟື້ນຕົວ; ຮັບຮອງເອົາປະເພດບັນຈຸພາກຮຽນ spring (B) ສໍາລັບສະຖານີຄວາມປອດໄພ, ບູລິມະສິດ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH RS2H ຍົກລະດັບກະບອກສູບ stopper ຫນັກ 30%, ໂຄງສ້າງຫນາແຫນ້ນຂອງນ້ໍາຫນັກເບົາ, buffer ບົບໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້ແລະທາງເລືອກ roller ສອງ, ສະຫນອງຄວາມຫມັ້ນຄົງສູງ, ຕ້ານຜົນກະທົບແລະການບໍາລຸງຮັກສາທີ່ເປັນມິດກັບການແກ້ໄຂການຢຸດເຊົາສໍາລັບ 50-500kg ອັດຕະໂນມັດສາຍລໍາລຽງອັດຕະໂນມັດ.
