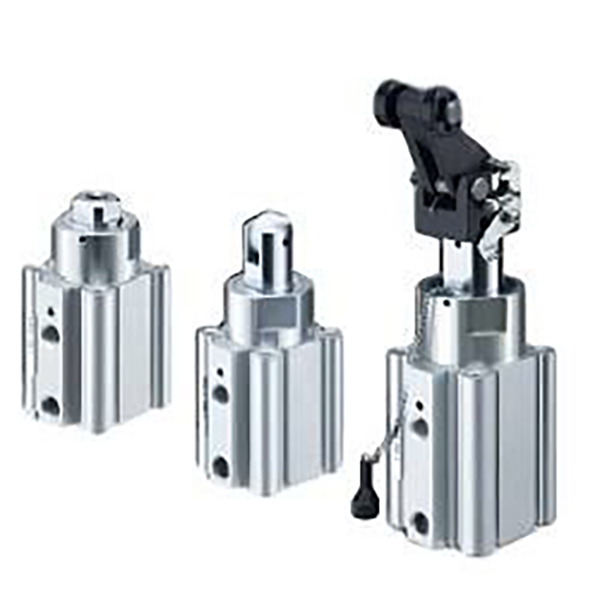

RSQ Series Stopper Cylinder | Fixed Mounting Height Cylinder Pneumatic Stop Cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH RSQ ແມ່ນກະບອກສູບ stopper ທີ່ມີຄວາມສູງຄົງທີ່ທີ່ອອກແບບມາສໍາລັບການວາງຕໍາແຫນ່ງສາຍລໍາລຽງອັດຕະໂນມັດແລະການຈໍາກັດການເຮັດວຽກ. ມັນກວມເອົາຂະຫນາດເຈາະຈາກφ12mm ຫາ φ50mm ກັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານຕັ້ງແຕ່ 10mm ຫາ 30mm. ປະກອບດ້ວຍໂຄງສ້າງຄວາມສູງຄົງທີ່, buffer ກໍ່ສ້າງໃນ, 10 ທາງເລືອກ rod end ປະເພດແລະ 4 ຂ້າງສະຫຼັບແມ່ເຫຼັກ mounting, ກະບອກ RSQ ສະຫນອງການແກ້ໄຂການຢຸດເຊົາຄ່າໃຊ້ຈ່າຍຕ່ໍາແລະຄວາມຫນ້າເຊື່ອຖືສູງສໍາລັບການສະກັດສະຖານີລໍາລຽງ, ຕໍາແຫນ່ງ pallet ແລະການຈໍາກັດ workpiece, ຮັບໃຊ້ເປັນອົງປະກອບຫຼັກມາດຕະຖານສໍາລັບລະບົບລໍາລຽງອັດຕະໂນມັດ.

  1.1 Fixed Height Rigid Structure

     ແຕກຕ່າງຈາກຊຸດ RSG ທີ່ສາມາດປັບຄວາມສູງໄດ້, ຊຸດ RSQ ຮັບຮອງເອົາການອອກແບບຄວາມສູງຂອງການຕິດຕັ້ງແບບຄົງທີ່ທີ່ບໍ່ສາມາດປັບໄດ້. ມັນມີໂຄງສ້າງທີ່ລຽບງ່າຍກວ່າ, ຄວາມແຂງກະດ້າງໂດຍລວມທີ່ສູງຂຶ້ນແລະການຕິດຕັ້ງຢູ່ໃນບ່ອນໄວຂຶ້ນ, ກົງກັບຮູບແບບຂອງສະຖານີຄວາມສູງຄົງທີ່ຢ່າງສົມບູນແລະລົບລ້າງຂັ້ນຕອນການປັບລະດັບຄວາມສູງ.

  1.2 ການປັບຕົວແບບ Multi-Rod-End ທີ່ຫຼາກຫຼາຍ

     ປະກອບດ້ວຍ 10 ປະເພດຂອງທາງເລືອກໃນການສິ້ນສຸດຂອງ rod, ລວມທັງ rod ໄດ້ຕະຫຼອດ, bevel ຕັດ, ໂຄງສ້າງ roller ແລະ lever, ກວມເອົາຢ່າງເຕັມສ່ວນສະຖານະການຢຸດການໂຫຼດແສງສະຫວ່າງ, ຂະຫນາດກາງແລະຫນັກ. ປະເພດ lever (L / B / C / D / E) ຮັບຮອງເອົາການອອກແບບ buffer ບົບໄຮໂດຼລິກໃນຕົວທີ່ມີການດູດຊຶມພະລັງງານທີ່ດີເລີດແລະການຕໍ່ຕ້ານຜົນກະທົບທີ່ເຂັ້ມແຂງສໍາລັບສະພາບການເຮັດວຽກທີ່ມີຄວາມຖີ່ສູງແລະຜົນກະທົບຫນັກ.

  1.3 ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ & ຮູບແບບສະວິດ

     ຮ່າງກາຍກະບອກສູບຮອງຮັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ 4 ດ້ານ (ເຂົ້າກັນໄດ້ກັບສະວິດຊຸດ D-A9□/M9□/P3DWA) ໂດຍບໍ່ມີອຸປະກອນເສີມ. ສອງວິທີການຕິດຕັ້ງມາດຕະຖານສາມາດໃຊ້ໄດ້: B-type through-hole mounting (standard) ແລະ A-type double-end threaded hole mounting, adapting to various equipment frames and installation spaces.

  1.4 ການ​ອອກ​ແບບ​ບໍ່​ມີ​ນ​້​ໍາ​ມັນ​ແລະ​ການ​ບໍ​ລິ​ການ​ຍາວ​

     ທາງເລືອກແບບ double-acting, ພາກຮຽນ spring-return double-acting ແລະ single-acting (ພາກຮຽນ spring extension) ຕອບສະຫນອງຄວາມຕ້ອງການປະຕິບັດທີ່ຫຼາກຫຼາຍ. ມາດຕະຖານຢາງພາລາ buffer ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. rod piston ຮັບຮອງເອົາການປິ່ນປົວແຜ່ນແຂງ chrome, ແລະຮ່າງກາຍກະບອກໄດ້ຜ່ານຂະບວນການ anodizing ແຂງ, ບັນລຸຄວາມທົນທານສວມແລະທົນທານຕໍ່ຜົນກະທົບ. ການອອກແບບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ສະອາດແລະບໍ່ມີຝຸ່ນດ້ວຍຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: RSQB20-15, RSDQL32-20

  2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ຮູບແບບມາດຕະຖານວົງແຫວນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ: RSQB20-15 (ບໍ່ມີວົງແມ່ເຫຼັກ, ການຕິດຕັ້ງຜ່ານຮູ, φ20 bore, ເສັ້ນເລືອດຕັນໃນ 15mm, ປາຍ rod ໄດ້ຕະຫຼອດມາດຕະຖານ)

     • ແບບຈໍາລອງ Hydraulic Buffer ແຫວນແມ່ເຫຼັກ: RSDQL32-20 (ວົງແມ່ເຫຼັກໃນຕົວ, ການຕິດຕັ້ງຜ່ານຮູ, ເຈາະ φ32, ເສັ້ນເລືອດຕັນໃນ 20mm, ປະເພດ lever-type stopping end)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: Double-acting, ພາກຮຽນ spring-return double-acting, single-acting (ພາກຮຽນ spring ຂະຫຍາຍ)

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.05 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: -10 ℃ ~ 70 ℃ (ໂດຍບໍ່ມີການສະຫຼັບ); -10 ℃ ~ 60 ℃ (ມີ​ສະ​ຫຼັບ​)

     • ຄວາມໄວການເຮັດວຽກຂອງລູກສູບ: 50 ~ 500mm/s

     • ໂໝດ Buffer: ມາດຕະຖານ buffer ຢາງ; ປະເພດ lever ທີ່ຕິດຕັ້ງດ້ວຍ buffer ບົບໄຮໂດຼລິກໃນຕົວ

     • ໂໝດການຫຼໍ່ລື່ນ: ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

  3.2 ມາດຕະຖານ Bore & Stroke Combination

3.3 ແຮງຢຸດທາງທິດສະດີ (ຫົວໜ່ວຍ: N @0.5MPa, Double-Acting)

3.4 ນ້ຳໜັກສິນຄ້າ (ຫົວໜ່ວຍ: kg @20mm Stroke, RSQ Series)

4. Rod End Types & ສະຖານະການທີ່ໃຊ້ໄດ້

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການຢຸດເຊົາສາຍສະພາແຫ່ງ: ນໍາໃຊ້ກັບການຢຸດ pallet, ການວາງຕໍາແຫນ່ງສະຖານີແລະການຕ້ານການເຄື່ອນຍ້າຍສໍາລັບສາຍປະກອບເອເລັກໂຕຣນິກແລະເຄື່ອງໃຊ້ໃນເຮືອນ. ການ​ອອກ​ແບບ​ຄວາມ​ສູງ​ຄົງ​ທີ່​ຢ່າງ​ສົມ​ບູນ​ກົງ​ກັນ​ກັບ​ຮູບ​ແບບ​ເສັ້ນ conveyor ມາດ​ຕະ​ຖານ​.

     • ການຈໍາກັດສາຍລໍາລຽງ: ເຫມາະສໍາລັບ workpiece ຢຸດສຸດສາຍແອວແລະ roller conveyors, ຕໍາແຫນ່ງສະຖານີການໂອນ, ແລະ diverging / merging ສາຍສະກັດ. ທາງ​ເລືອກ​ໃນ​ການ​ສິ້ນ​ສຸດ rod ຫຼາຍ​ປັບ​ໃຫ້​ເຂົ້າ​ກັບ​ຊັ້ນ​ການ​ໂຫຼດ​ຕ່າງໆ​.

     • ສະຖານີປະມວນຜົນອັດຕະໂນມັດ: ເຫມາະສໍາລັບການຈໍາກັດການໂຫຼດ / unloading ເຄື່ອງມືເຄື່ອງຈັກ, ການຈັດຕໍາແຫນ່ງເຄື່ອງຫຸ້ມຫໍ່ແລະສະຖານີກວດກາຢຸດ, ສະຫນອງການດໍາເນີນງານວົງຈອນທີ່ຫມັ້ນຄົງແລະຕ້ານການແຊກແຊງ.

     • ສະຖານະການຢຸດວຽກໜັກ: ໃຊ້ສໍາລັບ pallet ຫນັກແລະກະດານເຄື່ອງມືຢຸດ, ການເຊື່ອມຕໍາແຫນ່ງສະຖານີ. ປະເພດ lever buffer ໄຮໂດຼລິກປະສິດທິພາບຕ້ານຜົນກະທົບທີ່ເຂັ້ມແຂງແລະການສັ່ນສະເທືອນຄວາມຖີ່ສູງ.

6. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

  1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກເຈາະຕາມການໂຫຼດຕົວຈິງ. ປະ​ຕິ​ບັດ​ຕາມ​ກົດ​ລະ​ບຽບ​: ຜົນ​ບັງ​ຄັບ​ໃຊ້​ການ​ຢຸດ​ທາງ​ທິດ​ສະ​ດີ ≥​ການ​ໂຫຼດ​ຕົວ​ຈິງ × 2 ປັດ​ໄຈ​ຄວາມ​ປອດ​ໄພ​. φ16 ~ φ20 ສໍາລັບການໂຫຼດແສງສະຫວ່າງ, φ32 ສໍາລັບການໂຫຼດຂະຫນາດກາງ, φ40 ~ φ50 ສໍາລັບການໂຫຼດຫນັກ.

  2. ການຄັດເລືອກເສັ້ນເລືອດຕັນ: ມາດຕະຖານເສັ້ນເລືອດຕັນໃນຕັ້ງແຕ່ 10mm ຫາ 30mm. ສະຫງວນຂອບເສັ້ນເລືອດຕັນໃນພິເສດ 5 ~ 10mm ໂດຍອີງໃສ່ຄວາມສູງຂອງ workpiece ເພື່ອຫຼີກເວັ້ນການແຊກແຊງກົນຈັກ.

  3. Rod End ເລືອກ

￮ ການໂຫຼດແສງສະຫວ່າງ & ຄວາມໄວຕ່ໍາ: ເລືອກປະເພດ rod ມົນຫຼື bevel ຕັດ

￮ ຄວາມໄວສູງ & ການໂຫຼດແສງສະຫວ່າງ: ເລືອກປະເພດ roller

￮ ການໂຫຼດໜັກ ແລະຜົນກະທົບຄວາມຖີ່ສູງ: ເລືອກປະເພດເກຍແບັກໄຮໂດຼລິກ (B/C/D/E)

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH RSQ series fixed-height stopper cylinders feature rigid fixed mounting structure, diverse rod end options, 4-side switch installation and oil-free long-time performance, ສະຫນອງຄ່າໃຊ້ຈ່າຍ, ປະສິດທິພາບ, ຄວາມຫມັ້ນຄົງແລະທົນທານຕໍ່ການແກ້ໄຂມາດຕະຖານການແກ້ໄຂສໍາລັບການລໍາລຽງອັດຕະໂນມັດແລະສະຖານີປະມວນຜົນຕ່າງໆ.
