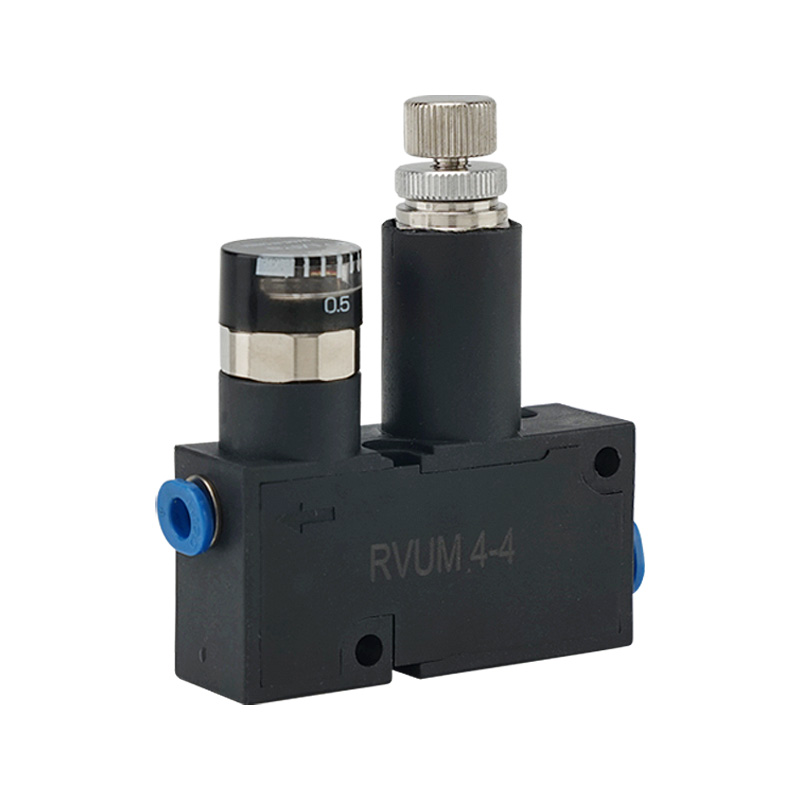

RVUM Series Mini Pressure Regulator Valve

ຊຸດ RVUM Mini Pressure Regulator Valve | ກະທັດຮັດ Direct-Acting Piston Air Pressure Reduction Valve with One-Touch Fitting

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | Ultra-Compact Precision Pneumatic Pressure Regulator

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH RVUM ແມ່ນ aວາວຄວບຄຸມຄວາມກົດດັນຈຸນລະພາກປະເພດລູກສູບໂດຍກົງກະທັດຮັດ, ພັດທະນາໂດຍສະເພາະສໍາລັບວົງຈອນ pneumatic ຂະຫນາດນ້ອຍພື້ນທີ່ຈໍາກັດ. ມັນສະຫນັບສະຫນູນທັງສອງປະເພດການບັນເທົາທຸກ (ມາດຕະຖານ) ແລະໂຄງສ້າງທີ່ບໍ່ແມ່ນການບັນເທົາທຸກ, ມີທາງເລືອກໃນການເຊື່ອມຕໍ່ຊື່ / ສອກທີ່ມີຄວາມຍືດຫຍຸ່ນ, ປະສົມປະສານ fittings ຫນຶ່ງສໍາພັດ, ແລະ 0.1-0.8MPa ລະບຽບການຄວາມກົດດັນຄວາມແມ່ນຍໍາ. ດ້ວຍການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາພິເສດ, ວິທີການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍແລະຄວາມກົດດັນທີ່ຫມັ້ນຄົງ, ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການການໄຫຼຂະຫນາດນ້ອຍທີ່ມີຄວາມແມ່ນຍໍາເຊັ່ນການແຈກຢາຍ, ການດູດຊືມສູນຍາກາດແລະການພັດລົມອາກາດຈຸນລະພາກ, ຮັບໃຊ້ເປັນການແກ້ໄຂສະຖຽນລະພາບຄວາມກົດດັນທີ່ດີທີ່ສຸດສໍາລັບອຸປະກອນອັດຕະໂນມັດຂະຫນາດນ້ອຍ.

2. ການວາງຕຳແໜ່ງຫຼັກ ແລະ ຫຼັກການເຮັດວຽກ

     • ການອອກແບບໂຄງສ້າງ: ຮັບຮອງເອົາໂຄງສ້າງ piston ໂດຍກົງທີ່ມີຄວາມແມ່ນຍໍາສູງ, ມີຢູ່ໃນສອງຮຸ່ນ: ປະເພດການບັນເທົາທຸກມາດຕະຖານແລະປະເພດທີ່ບໍ່ແມ່ນການບັນເທົາທຸກທາງເລືອກ, ຕອບສະຫນອງຄວາມຫລາກຫລາຍຂອງຄວາມກົດດັນຂອງວົງຈອນຄວາມຕ້ອງການ.

     • Precision Pressure Stabilization: ແຮງດັນຂາເຂົ້າສູງສຸດເຖິງ 0.9MPa, ມີຄວາມກົດດັນຜົນຜະລິດທີ່ສາມາດປັບໄດ້ທີ່ໝັ້ນຄົງຕັ້ງແຕ່ 0.1MPa ຫາ 0.8MPa. ການອອກແບບການບັນເທົາທຸກແບບອັດຕະໂນມັດຈະລະບາຍອາກາດທີ່ມີຄວາມກົດດັນຫຼາຍເກີນໄປເພື່ອຮັກສາຄວາມກົດດັນລົງໃນນ້ໍາຄົງທີ່.

     • ຂະໜາດກາງທີ່ໃຊ້ໄດ້: ອາກາດບີບອັດບໍລິສຸດ, ສະຫນັບສະຫນູນການດໍາເນີນງານການຫລໍ່ລື່ນທີ່ບໍ່ມີນ້ໍາມັນ, ປັບຕົວຢ່າງເຕັມສ່ວນກັບສະພາບແວດລ້ອມການເຮັດວຽກຂອງນິວເມຕິກທີ່ສະອາດແລະຊັດເຈນ.

3. ຄຸນນະສົມບັດຜະລິດຕະພັນທີ່ໂດດເດັ່ນ

  3.1 Ultra-Compact & Lightweight Body

     ຮ່າງກາຍວາວທັງຫມົດຮັບຮອງເອົາການອອກແບບປະສົມປະສານ miniaturized ກັບພື້ນທີ່ອາຊີບຂະຫນາດນ້ອຍທີ່ສຸດ. ມັນເຫມາະສົມຢ່າງສົມບູນສໍາລັບການຕິດຕັ້ງອຸປະກອນ, ການຕິດຕັ້ງກະດານແລະຮູບແບບຊ່ອງ jig ແຄບ, realizing zero-space occupation optimization ສໍາລັບລະບົບ pneumatic ຂະຫນາດນ້ອຍ.

  3.2 Flexible One-Touch Fitting Piping

     ຜອດທັງ IN ແລະ OUT ຮອງຮັບການປ່ຽນປະເພດຊື່ ແລະສອກໄດ້ຟຣີ. ເຂົ້າກັນໄດ້ກັບທໍ່ metric φ4/φ6 ແລະ imperial 5/32"/1/4" pneumatic. ການຕິດຕັ້ງປລັກອິນທີ່ບໍ່ມີເຄື່ອງມືຊ່ວຍປັບປຸງການວາງທໍ່ຢູ່ໃນບ່ອນ ແລະປະສິດທິພາບການດັດແປງຢ່າງໃຫຍ່ຫຼວງ.

  3.3 ລະບຽບຄວາມກົດດັນທີ່ມີຄວາມແມ່ນຍໍາສູງ

     ເຄື່ອງວັດແທກຄວາມດັນລະດັບມືອາຊີບ 0–0.8MPa ມີຄວາມຖືກຕ້ອງຕາມລະບຽບຂອງ ±5% FS. ມັນສະຫນອງຜົນຜະລິດຄວາມກົດດັນທີ່ຫມັ້ນຄົງທີ່ສຸດສໍາລັບສະຖານະການຄວາມແມ່ນຍໍາຂອງຂະຫນາດນ້ອຍເຊັ່ນ: ການແຈກຢາຍອັດຕະໂນມັດ, ການດູດຊຶມສູນຍາກາດຂອງ workpiece, ການເປົ່າລົມຈຸນລະພາກແລະການຄວບຄຸມການຈັດຕໍາແຫນ່ງ, ປະສິດທິຜົນຫຼີກເວັ້ນຄວາມເຫນັງຕີງຂອງຄວາມກົດດັນຜົນກະທົບຕໍ່ຄວາມແມ່ນຍໍາຂອງຜະລິດຕະພັນ.

  3.4 ວິທີການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍ

     ສະຫນັບສະຫນູນການຕິດຕັ້ງໂດຍກົງເອກະລາດແລະການຕິດຕັ້ງ cluster ປະສົມປະສານວົງເລັບ. ມັນສາມາດປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການການຈັດວາງອຸປະກອນຕ່າງໆໄດ້ຢ່າງຄ່ອງແຄ້ວ, ຮັບຮູ້ກົດລະບຽບຄວາມກົດດັນເອກະລາດຈຸດດຽວ ແລະການຄວບຄຸມຄວາມກົດດັນສູນກາງແບບປະສົມປະສານຫຼາຍວົງ.

  3.5 ປະສິດທິພາບທົນທານ ແລະເຊື່ອຖືໄດ້

     ຮ່າງກາຍວາວແມ່ນເຮັດຈາກໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະວັດສະດຸຢາງ, ມີຄວາມຕ້ານທານ corrosion ທີ່ດີເລີດແລະຄວາມຫມັ້ນຄົງຂອງໂຄງສ້າງ. ອຸນຫະພູມການເຮັດວຽກຕັ້ງແຕ່ 0 ℃ເຖິງ 60 ℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ freezing), ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນວົງຈອນຍາວໃນສະຖານະການການຜະລິດອຸດສາຫະກໍາ.

4. ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ

5. Model Coding ກົດລະບຽບ & ຕົວຢ່າງການຄັດເລືອກ

  5.1 ສົມບູນແບບຈໍາລອງ

     ຮູບແບບມາດຕະຖານ: RVUM - [Tube Spec] - [Tube Spec] - [Suffix]

     • RVUM: ລະ​ຫັດ​ຊຸດ​ສໍາ​ລັບ​ການ​ລະ​ບຽບ​ການ​ຄວາມ​ກົດ​ດັນ mini piston ປະ​ເພດ ultra-compact​

     • ລະຫັດສະເພາະທໍ່: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • ຕໍ່ທ້າຍ A: ປະກອບກັບເຄື່ອງວັດຄວາມກົດດັນທີ່ຊັດເຈນ

 5.2 ກໍລະນີຄໍາຮ້ອງສະຫມັກແບບທົ່ວໄປ

     • RVUM6-6: ຮູບແບບພື້ນຖານທີ່ມີ φ6 inlet ກົງ + φ6 outlet ກົງ, ສໍາລັບວົງຈອນ pneumatic miniature ທໍາມະດາ

     • RVUM6-6-A: φ6 inlet ຊື່ & outlet ມີເຄື່ອງວັດຄວາມກົດດັນທີ່ສ້າງຂຶ້ນໃນ, realizing ລະບຽບຄວາມກົດດັນສາຍຕາ

     • RVUM4-6: φ4 inlet ຊື່ + φ6 elbow outlet, ຮູບແບບ asymmetric ຂະຫນາດນ້ອຍ caliber ສໍາລັບຊ່ອງແຄບແລະທໍ່ຈຸນລະພາກໄຫຼ.

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ອຸປະກອນອັດຕະໂນມັດຈຸນລະພາກ & Jigs: ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນເອເລັກໂຕຣນິກ 3C, ອຸປະກອນການແພດ, ແຂນຫຸ່ນຍົນຂະຫນາດນ້ອຍແລະອຸປະກອນເຄື່ອງມືທີ່ມີຄວາມແມ່ນຍໍາ.

     • ການຄວບຄຸມການໄຫຼຂະຫນາດນ້ອຍທີ່ມີຄວາມຊັດເຈນ: ມືອາຊີບສໍາລັບການແຈກຢາຍອັດຕະໂນມັດ, ການດູດຊຶມ workpiece ສູນຍາກາດ, ການທໍາຄວາມສະອາດ micro blowing ແລະການຄວບຄຸມຄວາມກົດດັນຕໍາແຫນ່ງທີ່ຊັດເຈນ.

     • ລະບົບປະສົມປະສານທີ່ຫນາແຫນ້ນ: ເຫມາະສໍາລັບການຕິດຕັ້ງໃນອຸປະກອນ, panel embedded mounting and multi-loop cluster integrated pneumatic systems.

     • Solenoid Valve ວົງຈອນຫລັງ: ຕິດຕັ້ງໂດຍກົງລົງລຸ່ມຂອງປ່ຽງ solenoid ສໍາລັບການຫຼຸດຜ່ອນຄວາມກົດດັນຂັ້ນສອງແລະຜົນຜະລິດຄວາມກົດດັນທີ່ຫມັ້ນຄົງ, ການກໍາຈັດການເຫນັງຕີງຂອງຄວາມກົດດັນອາກາດ.

7. ຄູ່ມືການປຽບທຽບ ແລະການເລືອກຊຸດຜະລິດຕະພັນ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ເຄື່ອງຄວບຄຸມຄວາມດັນຂະໜາດນ້ອຍຂອງ SOLH RVUM series ປະສົມປະສານກັບຂະໜາດທີ່ກະທັດຮັດທີ່ສຸດ, ທໍ່ທໍ່ແຕະແບບດຽວທີ່ມີຄວາມຍືດຫຍຸ່ນ ແລະ ການຄວບຄຸມຄວາມດັນທີ່ມີຄວາມແມ່ນຍໍາ 0.1–0.8MPa, ເປັນການແກ້ໄຂຄວາມຄົງທີ່ຄວາມດັນສູງທີ່ກົງກັນທີ່ສຸດສໍາລັບວົງຈອນນິວເມຕິກຈຸນລະພາກທີ່ຈໍາກັດພື້ນທີ່ ແລະອຸປະກອນອັດຕະໂນມັດກະແສຂະຫນາດນ້ອຍທີ່ມີຄວາມແມ່ນຍໍາ.
