SAI Series ກະບອກສູບມາດຕະຖານ

SOLH SAI ທໍ່ profile ທີ່ບໍ່ມີເຊືອກຜູກປະຕິບັດຕາມມາດຕະຖານ ISO15552, ສາມາດປ່ຽນໄດ້ຕາມຂະຫນາດກັບຊຸດ FESTO DNC ແລະ SE. ການຮັບຮອງເອົາຖັງອາລູມິນຽມແບບ M-shaped, ມັນຖືກຕິດຕັ້ງດ້ວຍເບາະລົມທີ່ສາມາດປັບໄດ້ສອງເທົ່າ & ແຜ່ນຢາງ PPV ແລະຮ່ອງເຊັນເຊີສອງດ້ານ. variants ເຕັມປະກອບມີ rod ດຽວ, double rod, stroke adjustable, lockable ແລະ SAIF valve-cylinder ປະສົມປະສານ. ມັນສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຄວາມກົດດັນເລີ່ມຕົ້ນຕ່ໍາ. ຂະຫນາດເຈາະ φ32 ~ 200mm, ເສັ້ນເລືອດຕັນໃນທີ່ກໍາຫນົດເອງເຖິງ 2000mm, ແລະທາງເລືອກໃນການຕິດຕັ້ງ ISO ຕ່າງໆ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງຈັກການຫຸ້ມຫໍ່, conveyors ແລະອັດຕະໂນມັດເຄື່ອງມືເຄື່ອງຈັກ. ການຜະລິດມະຫາຊົນທີ່ຫມັ້ນຄົງແລະຫຼັກຊັບພຽງພໍເຮັດໃຫ້ມັນເປັນຕົວກະຕຸ້ນເສັ້ນທົ່ວໄປທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍສໍາລັບການສົ່ງອອກອຸປະກອນອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

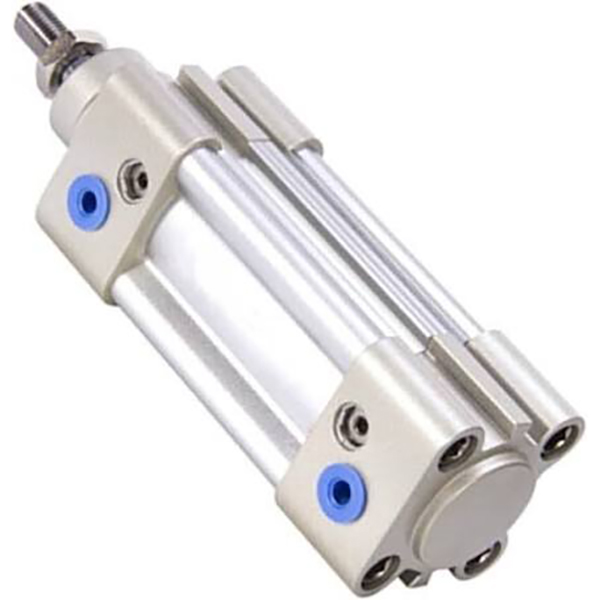

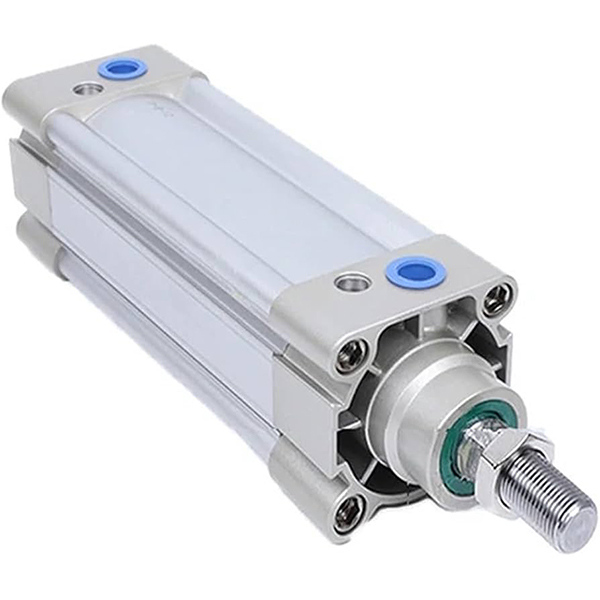

SAI Series ISO15552 Tie-Rod-Free Profile cylinder ມາດຕະຖານ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

SOLH SAI series double acting profile cylinder ປະຕິບັດຕາມ ISO 15552 (ຕົ້ນສະບັບ ISO6431) / VDMA 24562 ມາດຕະຖານສາກົນ. ຂະຫນາດການຕິດຕັ້ງດຽວກັນກັບຊຸດ SI, SE ແລະ FESTO DNC ສໍາລັບການແລກປ່ຽນໂດຍກົງ. ປະກອບດ້ວຍປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ, ປະສິດທິພາບທີ່ຫມັ້ນຄົງແລະຊີວິດການບໍລິການທີ່ຍາວນານ, ມັນເປັນກະບອກມາດຕະຖານ ISO ຂະຫນາດກາງທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດສໍາລັບອຸປະກອນອັດຕະໂນມັດ.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

1. ການປະຕິບັດຕາມມາດຕະຖານ: ISO15552 / VDMA24562, ຂະຫນາດ mounting interchangeable ຢ່າງເຕັມສ່ວນ & ອຸປະກອນເສີມ.

2. ໂຄງສ້າງ: M-shaped integrated square aluminium profile barrel ໂດຍບໍ່ມີການ exposed tie rods, rigidity ສູງແລະຕ້ານ corrosion. ຮ່ອງເຊັນເຊີສອງດ້ານສໍາລັບສະວິດແມ່ເຫຼັກ CMSE / DMSE / CS1.

3. ຕົວແປຂອງການດໍາເນີນງານ

-- SAI: ຮູບແບບມາດຕະຖານການປະຕິບັດສອງເທົ່າ rod ດຽວ

-- ໄດ້ກ່າວວ່າ: double rod double acting, ຄວາມສາມາດຕ້ານ torsion ທີ່ດີເລີດ

-- SAIJ: rod double ມີ stroke ປັບໄດ້

-- SAIL: ກະບອກສູບທີ່ສາມາດລັອກໄດ້, ຖືການໂຫຼດໃນເວລາທີ່ການສະຫນອງອາກາດສູນເສຍ

-- SAIF: ກະບອກສູບປະສົມປະສານ solenoid valve

-- Suffix -S: ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບເຊັນເຊີຕໍາແຫນ່ງ (ບໍ່ມີ -S = ບໍ່ແມ່ນແມ່ເຫຼັກ)

4. ລະບົບ cushion: ມາດຕະຖານ double-end ປັບອາກາດ cushion + PPV elastic pad buffer, ປະສິດທິພາບຫຼຸດຜ່ອນຜົນກະທົບແລະສິ່ງລົບກວນພາຍໃຕ້ຄວາມໄວສູງ & ການໂຫຼດຫນັກ.

5. ການປະທັບຕາ: Double Y-type ການຊົດເຊີຍປະທັບຕາຫນຶ່ງທາງທີ່ມີຮ່ອງເກັບຮັກສານ້ໍາມັນ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ (0.1MPa), ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ. ເຊືອກລູກສູບເຫຼັກ 45# ແຜ່ນແຂງ chrome, ທົນທານຕໍ່ການສວມໃສ່ & ປ້ອງກັນ rust.

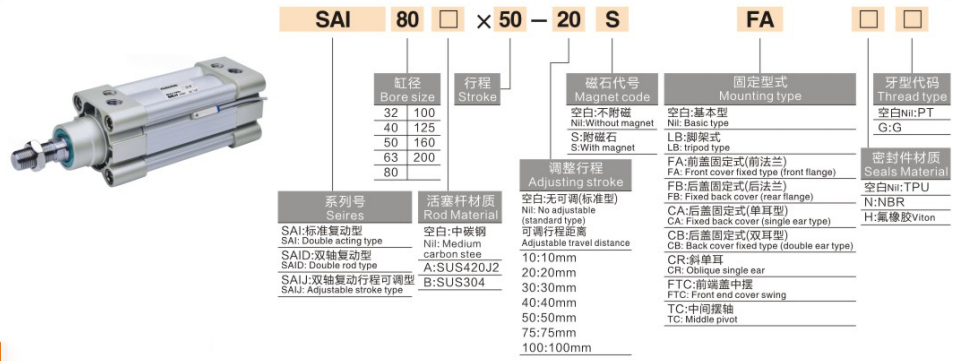

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: SAI50×150-S-FA

ພາກສ່ວນ	ລະຫັດ	ຄໍານິຍາມ
ໄຊ	ລະຫັດຊຸດ	ISO15552 ກະບອກທໍ່ໂປຣໄຟລ໌ທີ່ບໍ່ມີເຊືອກຜູກ
50	ຂະໜາດເຈາະ (ມມ)	32,40,50,63,80,100,125,160,200
150	ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ	ມາດຕະຖານ: 25 ~ 1000mm, ສູງສຸດທີ່ກໍາຫນົດເອງ 2000mm
-ສ	ທາງເລືອກແມ່ເຫຼັກ	ແຫວນແມ່ເຫຼັກໃນຕົວ; ເອົາຄໍາຕໍ່ທ້າຍສໍາລັບສະບັບທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ
FA	ລະຫັດການຕິດຕັ້ງ	FA=ໜ້າແປນ FB=ແປນຫລັງ LB=ຕິດຕີນ CA=ຄີວິສດ່ຽວ CB = ສອງ clevis TC=Trunnion TCM=Trunnion ດ້ວຍແມ່ເຫຼັກ

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

-- SAI63×200-S: Bore63, stroke200, ສ້າງໃນແມ່ເຫຼັກ, ປະເພດພື້ນຖານ

-- SAID40×100-FB: Bore40, stroke100, rod double, mount flange ຫລັງ

-- SAIL80×300-S-LB: Bore80, stroke300, ປະເພດທີ່ສາມາດລັອກໄດ້, ການຕິດຕັ້ງຕີນ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ປະເພດການສະແດງ	ການສະແດງສອງເທົ່າ (ໄມ້ຄ້ອນດ່ຽວ / ເຊືອກສອງເທົ່າ)
ຄວາມກົດດັນປະຕິບັດງານ	0.1 ~ 1.0 MPa (ແນະນໍາ: 0.5 ~ 0.6 MPa)
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.5 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-20 ~ +70 ℃
ຄວາມໄວລູກສູບ	30~800 mm/s (32~100 ເຈາະ); 30-500 mm/s (125-200 ເຈາະ)
ເບາະ	ເບາະລົມທີ່ສາມາດປັບໄດ້ + ແຜ່ນ elastic PPV ຢູ່ທັງສອງສົ້ນ
Air Port Thread	G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200)
Piston Rod thread	M10×1.25~M45×2 (ຂຶ້ນກັບເຈາະ)
ການລະບາຍນ້ໍາ	ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ
ການຕິດຕັ້ງ	ມຸມການຕິດຕັ້ງໃດກໍ່ຕາມ, ອຸປະກອນເສີມມາດຕະຖານ ISO ທົ່ວໄປ

Theoretical Thrust & Pull Force @0.6MPa (Single Rod, Unit:N, Safety Factor ≥2)

ເຈາະ (ມມ)	ແຮງດັນ (N)	ແຮງດຶງ (N)	ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ)	ປະມານ. ໂຫຼດແນວຕັ້ງ (ກິໂລ)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

ປະເພດການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

1. ຕົວເລືອກການຕິດຕັ້ງ

-- ປະເພດພື້ນຖານ, LB foot mount, FA/FB flange, CA/CB clevis, TC/TCM trunnion. ອຸປະກອນເສີມທາງເລືອກ: ຮ່ວມລອຍ, ຕາເຊືອກ, ຕົວເຊື່ອມຕໍ່ I/Y/U/F.

2. ຊຸດອະນຸພັນຫຼັກ

-- ເວົ້າວ່າ: rod double ການສະແດງ double

-- SAIJ: rod double ມີ stroke ປັບໄດ້

-- SAIL: ກະບອກສູບທີ່ສາມາດລັອກໄດ້ສໍາລັບການຖືຕໍາແຫນ່ງກາງ

-- SAIF: ກະບອກປ່ຽງ solenoid ປະສົມປະສານ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

1.Bore ການຄັດເລືອກ: ຄິດໄລ່ thrust ທີ່ກໍານົດໄວ້ຕາມການໂຫຼດ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ຍົກລະດັບ 1 ~ 2 ຂະຫນາດພາຍໃຕ້ການໂຫຼດຊົດເຊີຍ / ການໂຫຼດ cantilever.

2.Stroke ຢືນຢັນ: ເພີ່ມຂອບຄວາມປອດໄພ 20 ~ 50mm ການເດີນທາງປະສິດທິພາບ; ສູງສຸດມາດຕະຖານ stroke 1000mm, custom up to 2000mm.

3.ການຈັບຄູ່ການຕັ້ງຄ່າ

-- ຕໍາແຫນ່ງຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເລືອກຮູບແບບການສະກົດຈິດ-S, ຈັບຄູ່ສະວິດແມ່ເຫຼັກ CMSE / DMSE;

-- Mounting: LB foot mount ສໍາລັບການໂຫຼດຫນັກຕາມແນວນອນ; FA flange ຕ້ອງການສໍາລັບການຕິດຕັ້ງແນວຕັ້ງ;

-- ຫນ້າທີ່ພິເສດ: ເລືອກ SAID ສໍາລັບ rod double, SAIJ ສໍາລັບເສັ້ນເລືອດຕັນໃນປັບໄດ້, SAIL ສໍາລັບການລັອກຕໍາແຫນ່ງ, SAIF ສໍາລັບຮູບແບບຫນາແຫນ້ນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH SAI ISO15552 tie-rod-free profile cylinder ສາມາດທົດແທນ FESTO DNC, SE ແລະ SI ໂດຍກົງ, ໂດຍມີ buffer PPV ທີ່ສາມາດປັບໄດ້ແລະຕົວແປທີ່ອຸດົມສົມບູນ, ຄ່າໃຊ້ຈ່າຍປະສິດທິພາບ linear actuator ທົ່ວໄປສໍາລັບການສົ່ງອອກອັດຕະໂນມັດ, ການຫຸ້ມຫໍ່ແລະອຸປະກອນເຄື່ອງມືເຄື່ອງຈັກ.
