SE Series ISO15552 Tie-Rod-Free Square cylinder ມາດຕະຖານ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ສະບັບພາສາແຄັດຕາລັອກສົ່ງອອກ

ພາບລວມຂອງຜະລິດຕະພັນ

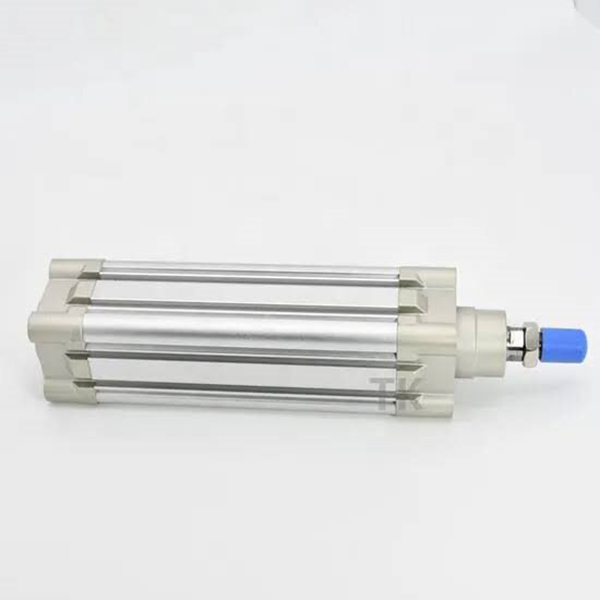

     SOLH SE series tie-rod-free square cylinder ມາດຕະຖານປະຕິບັດຕາມມາດຕະຖານສາກົນ ISO 15552 / VDMA 24562. ນຳໃຊ້ຖັງອະລູມີນຽມສີ່ຫຼ່ຽມແບບປະສົມປະສານພ້ອມດ້ວຍເບາະແອສອງຊັ້ນທີ່ສາມາດປັບໄດ້ ແລະ ຮ່ອງຕິດຕັ້ງເຊັນເຊີ 3 ດ້ານ. ເຫມາະສໍາລັບອັດຕະໂນມັດທົ່ວໄປ, ເສັ້ນເລືອດຕັນໃນຍາວ, ຮອບວຽນຄວາມຖີ່ສູງແລະຄໍາຮ້ອງສະຫມັກການໂຫຼດຫນັກຂະຫນາດກາງ. ການແລກປ່ຽນກົນຈັກໂດຍກົງກັບຊຸດ SMC CP96S ແລະ FESTO DNC.

ໂຄງສ້າງຫຼັກ & ລັກສະນະການອອກແບບ

   1. ໂຄງສ້າງ: ຖັງອະລູມິນຽມສີ່ຫຼ່ຽມທີ່ປະສົມປະສານໂດຍບໍ່ມີເຊືອກຜູກ, ຈັບຄູ່ກັບຫມວກດ້ານຫນ້າແລະຫລັງ, ເບາະລົມທີ່ສາມາດປັບໄດ້ທັງສອງສົ້ນ, ມີຄວາມເຂັ້ມງວດສູງແລະຮູບແບບທີ່ຫນາແຫນ້ນ.

   2. ອຸປະກອນການ: ຖັງອາລູມິນຽມແຂງ anodized, ຫມວກທ້າຍ cast ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ແຂງ chrome plated 45# rod piston ເຫຼັກ, ນ້ໍາຫນັກເບົາແລະທົນທານຕໍ່ການສວມໃສ່.

   3. ຕົວແປຂອງການດໍາເນີນງານ

     -- SE: ຮູບແບບມາດຕະຖານການສະແດງອອກຄູ່ດຽວ rod

     -- SED: double rod double acting ສໍາລັບຕ້ານ torsion

     -- SEJ: rod double ມີ stroke ປັບໄດ້

     -- BSE: ກະບອກສູບທີ່ສາມາດລັອກໄດ້ສໍາລັບການຖືຕໍາແຫນ່ງກາງ

     -- Suffix -S: ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບສະວິດແມ່ເຫຼັກ (ບໍ່ມີ -S = ບໍ່ມີແມ່ເຫຼັກ)

   4. ການປະທັບຕາ: NBR + PA ປະສົມປະທັບຕາ Y-type double ທີ່ມີການຊົດເຊີຍການເກັບຮັກສານ້ໍາມັນ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາແລະຊີວິດການບໍລິການຍາວ.

   5. Cushion: ເບາະລົມທີ່ສາມາດປັບໄດ້ຢ່າງເປັນເອກະລາດຢູ່ທັງສອງສົ້ນເພື່ອດູດຊຶມຜົນກະທົບ, ຫຼຸດຜ່ອນການສັ່ນສະເທືອນແລະສຽງ.

   6. ຮູບແບບເຊັນເຊີ: ຮ່ອງຕິດສາມດ້ານ (ເທິງ / ຊ້າຍ / ຂວາ) ສໍາລັບສະຫຼັບແມ່ເຫຼັກ CMSE / DMSE, ມຸມການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ.

   7. Interchangeability: ISO15552 ຂະຫນາດມາດຕະຖານ, ການທົດແທນໂດຍກົງສໍາລັບ SMC CP96S ແລະ FESTO DNC.

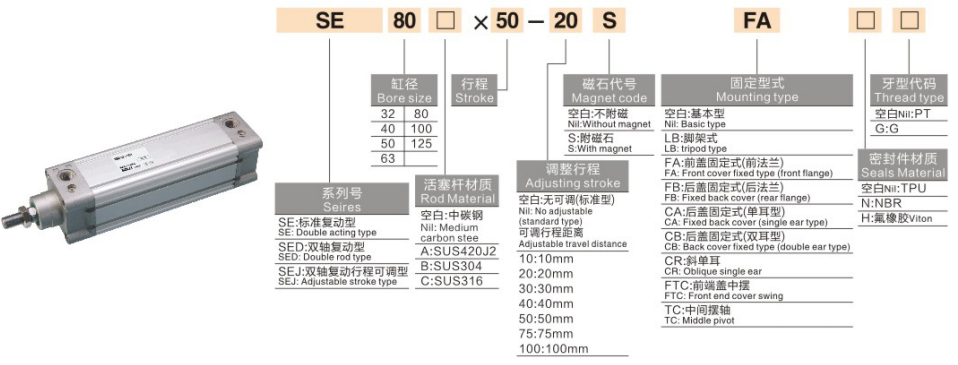

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: SE50-200-S-FA

   2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     -- SE63-150-S-LB: Bore63, stroke150, ມີແມ່ເຫຼັກໃນຕົວ, ການຕິດຕັ້ງຕີນ

     -- SED40-100-FB: Bore40, stroke100, rod double, ການຕິດຕັ້ງ flange ຫລັງ

     -- BSE80-300-S: Bore80, stroke300, ປະເພດທີ່ສາມາດລັອກໄດ້ດ້ວຍແມ່ເຫຼັກໃນຕົວ

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ຄວາມດັນທາງທິດສະດີ & ແຮງດຶງ @0.5MPa (Rod ດຽວ, ໜ່ວຍ: N)

   1. Double Acting SE Single Rod

ປະເພດການຕິດຕັ້ງ & ຮູບແບບອະນຸພັນ

   1. ຕົວເລືອກການຕິດຕັ້ງ

     -- ປະເພດພື້ນຖານ: ການຕິດຕັ້ງໂດຍກົງຜ່ານຮູຝາປາຍ

     -- LB Foot Mount: ຕ້ອງການສໍາລັບການໂຫຼດຂະໜາດກາງ-ໜັກແນວນອນ

     -- FA/FB Flange: ແປນດ້ານຫນ້າ / ຫລັງສໍາລັບການຕິດຕັ້ງ fixture ຕັ້ງ

     -- CA/CB Clevis: Single/double clevis ສໍາລັບການເຄື່ອນໄຫວ swing hinged

   2. ຊຸດອະນຸພັນຫຼັກ

     -- SE / SED / SEJ: rod ດຽວ, rod double, adjustable stroke double rod

     -- BSE: ກະບອກສູບ lockable ສໍາລັບ arbitrary intermediate position stop

     -- ອຸນ​ຫະ​ພູມ​ສູງ​ສະ​ບັບ​ປັບ​ແຕ່ງ​: ປະ​ທັບ​ຕາ​ພິ​ເສດ​ສໍາ​ລັບ -20 ~ + 150 ℃​

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

   1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ thrust ທີ່ຕ້ອງການ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ຈັດລໍາດັບຄວາມສໍາຄັນ SE ສໍາລັບການໂຫຼດຫນັກ & ເສັ້ນເລືອດຕັນໃນຍາວ.

   2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບຄວາມປອດໄພ 10 ~ 20mm; ມາດຕະຖານ max stroke 1000mm, ປັບແຕ່ງໄດ້ເຖິງ 1800mm.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

     -- ຕໍາແໜ່ງຕໍາແໜ່ງ: ເລືອກຕົວແບບແມ່ເຫຼັກ SE-S, ຈັບຄູ່ສະວິດແມ່ເຫຼັກ CMSE/DMSE;

     -- Mounting: LB foot mount ສໍາລັບການໂຫຼດແນວນອນ, FA flange ສໍາລັບການຕິດຕັ້ງຕັ້ງ;

     -- ຄວາມຕ້ອງການລັອກລະດັບປານກາງ: ເລືອກກະບອກສູບ BSE lockable.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH SE ISO15552 ຖັງທີ່ບໍ່ມີເຊືອກຜູກສາມາດທົດແທນໄດ້ໂດຍກົງ FESTO DNC ແລະ SMC CP96S, ໂດຍມີ cushion ອາກາດທີ່ສາມາດປັບໄດ້ແລະຮູບແບບການຕິດຕັ້ງທີ່ອຸດົມສົມບູນ, ເຄື່ອງກະຕຸ້ນເສັ້ນສາຍຍາວທີ່ສົມບູນແບບສໍາລັບອຸປະກອນອັດຕະໂນມັດການໂຫຼດຫນັກຂະຫນາດກາງ.
