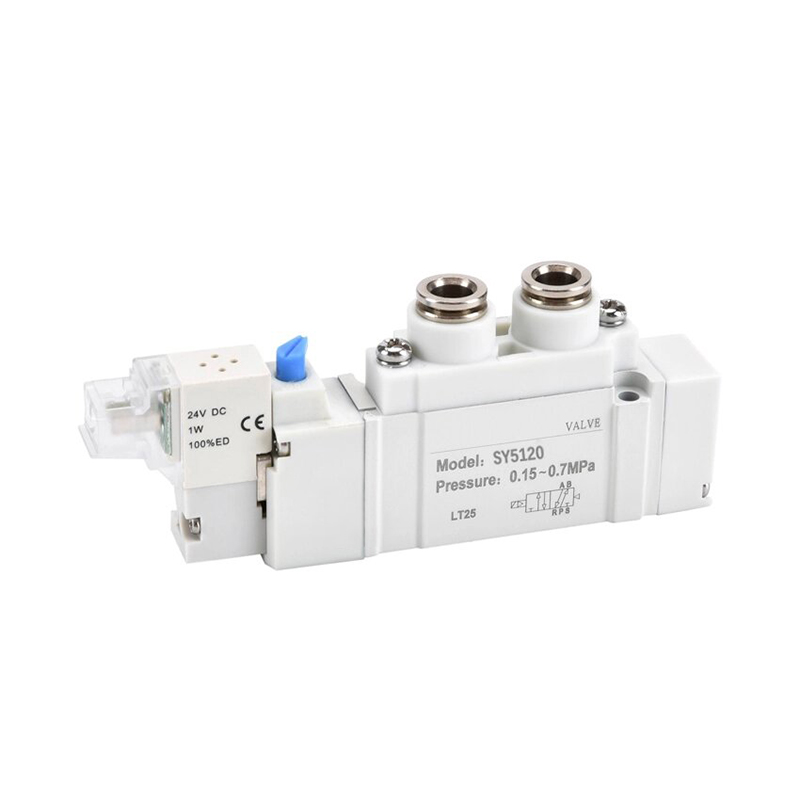

SY Series Pilot ປະຕິບັດການ 5-Port Solenoid Valve

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ SOLH SY ເປັນປ່ຽງ solenoid 5-port ທີ່ໃຊ້ການທົດລອງຕົ້ນຕໍ, ປະກອບດ້ວຍຮ່າງກາຍທີ່ກະທັດຮັດທີ່ສຸດ, ການບໍລິໂພກພະລັງງານຕ່ໍາສຸດແລະຄວາມສາມາດໃນການໄຫຼຂອງການປັບປຸງຢ່າງຫຼວງຫຼາຍ. ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບການຄວບຄຸມທິດທາງຫຼັກສໍາລັບການ reciprocation cylinder ແລະການສະຫຼັບວົງຈອນ pneumatic ໃນອຸປະກອນການຜະລິດອັດຕະໂນມັດທັງຫມົດ, interchangeable ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC SY ຕົ້ນສະບັບ.

ການຈັດປະເພດຂະໜາດເຕັມຊຸດ & ຂອບເຂດການຈັບຄູ່

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

  1. ປະເພດວົງຈອນ:

     -- 5/2-way (ການກັບຄືນພາກຮຽນ spring ດຽວ / double latching coil);

     -- 5/3-way (3 ຫນ້າ​ທີ່​ສູນ​ກາງ​: ສູນ​ກາງ​ປິດ / ສູນ​ກາງ Exhaust / ການ​ສະ​ຫນອງ​ຄວາມ​ກົດ​ດັນ​ສູນ​)

  2. ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ

     -- ການທົດລອງພາຍໃນ: 0.1 ~ 0.7 MPa

     -- ການທົດລອງພາຍນອກ (ທີ່ເຂົ້າກັນໄດ້ສູນຍາກາດ): -100 kPa ~ 0.7 MPa

  3. ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​: -10 ~ 50℃ (ບໍ່​ມີ icing ໃນ​ແຫຼ່ງ​ອາ​ກາດ​)

  4. ການບໍລິໂພກພະລັງງານຂອງ Coil: ມາດຕະຖານ coil 0.35W; ຫຼອດພະລັງງານຕໍ່າປະຢັດພະລັງງານພຽງແຕ່ 0.1W

  5. ຊັ້ນປ້ອງກັນ: Plug connector IP65; ພື້ນຖານການຕິດຕັ້ງ manifold IP67

  6. ອາຍຸການບໍລິການ: Gap sealing spool ເຖິງ 200 ລ້ານຮອບ; ປະທັບຕາ elastic ສູງເຖິງ 70 ລ້ານຮອບ

  7. ທາງເລືອກຂອງແຮງດັນມາດຕະຖານ: DC12V / DC24V (ມະຫາຊົນຕົ້ນຕໍ); AC110V / AC220V

ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງ & ປະສິດທິພາບຫຼັກ

  1. Quick Plug-In Manifold Mount Structure

     -- ຖ່າຍໂດຍກົງໃສ່ຖານ manifold ຊຸດ SS5Y, ການປະກອບໄວແລະ disassembly, ງ່າຍການບໍາລຸງຮັກສາວາວດຽວໂດຍບໍ່ມີການ dismantling ເກາະວາວທັງຫມົດ.

  2. Ultra-Low Energy-Saving Coil

     -- ທາງເລືອກ 0.1W ທໍ່ພະລັງງານຕ່ໍາ, ການຜະລິດຄວາມຮ້ອນຕ່ໍາ, ຢ່າງສົມບູນເຫມາະສົມສໍາລັບສະພາບການເຮັດວຽກທີ່ມີພະລັງງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ, ການຕັດອອກຢ່າງຫຼວງຫຼາຍຂອງໂຮງງານຜະລິດອາກາດ compressed ແລະຄ່າໃຊ້ຈ່າຍພະລັງງານ.

  3. ການແລ່ນການໄຫຼສູງທີ່ເພີ່ມປະສິດທິພາບຢ່າງຫຼວງຫຼາຍ

     -- ການອອກແບບທີ່ປັບປຸງໃຫ້ດີຂື້ນພາຍໃນ, ຄວາມອາດສາມາດໃນການໄຫຼເພີ່ມຂຶ້ນປະມານ 80% ເມື່ອປຽບທຽບກັບວາວ solenoid ລຸ້ນເກົ່າ, ຮັບຮູ້ການຂະຫຍາຍກະບອກສູບໄດ້ໄວຂຶ້ນ/ ຄວາມໄວໃນການຖອດອອກໂດຍບໍ່ມີການສູນເສຍຄວາມກົດດັນ.

  4. Built-In ຫນ້າຈໍການກັ່ນຕອງການທົດລອງ

     -- ຕາຫນ່າງການກັ່ນຕອງຂະຫນາດນ້ອຍປະສົມປະສານຢູ່ໃນທໍ່ປ່ຽງທົດລອງເພື່ອສະກັດຂີ້ຝຸ່ນແລະສິ່ງສົກກະປົກ, ຫຼຸດຜ່ອນອັດຕາຄວາມລົ້ມເຫຼວຂອງ spool jamming ຢ່າງມີປະສິດທິຜົນແລະຍືດອາຍຸການບໍລິການ.

  5. ຮູບແບບພອດຢືດຢຸ່ນຫຼາຍທິດທາງ

     -- ພອດອາກາດມີຢູ່ສາມທິດທາງຂ້າງ / ເທິງ / ລຸ່ມ, ປັບເສັ້ນທາງທໍ່ຢ່າງເສລີເພື່ອຫຼີກເວັ້ນການແຊກແຊງກົນຈັກພາຍໃນກອບອຸປະກອນທີ່ຫນາແຫນ້ນ.

  6. Modular Valve ປະສົມປະສານເກາະ

     -- ຈັບຄູ່ກັນຢ່າງສົມບູນແບບກັບ SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 series multi-station manifold bases, ຮັບຮູ້ການສະໜອງອາກາດແບບລວມສູນ & ສະຫາຍ, ການຈັດວາງສາຍໄຟຢ່າງກະທັດຮັດ ແລະປະຫຍັດພື້ນທີ່ຕິດຕັ້ງຕູ້.

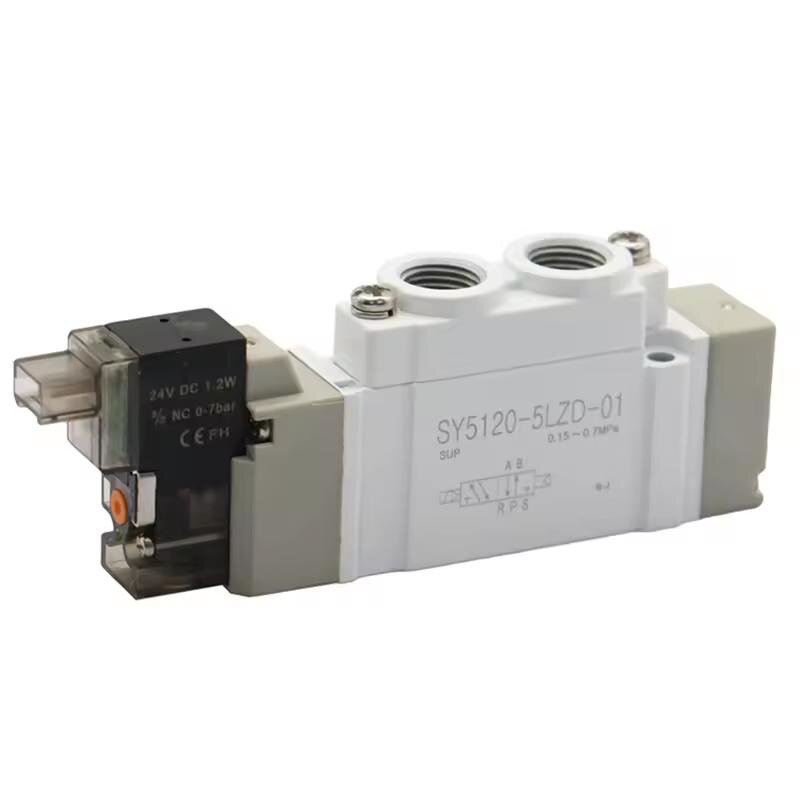

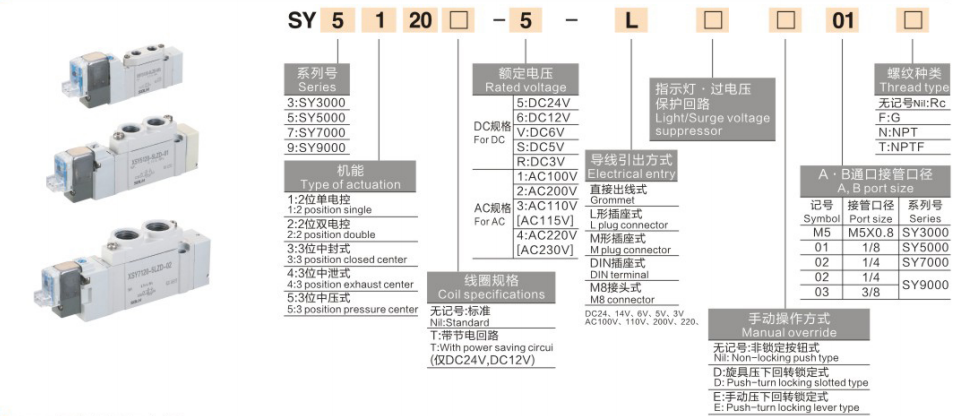

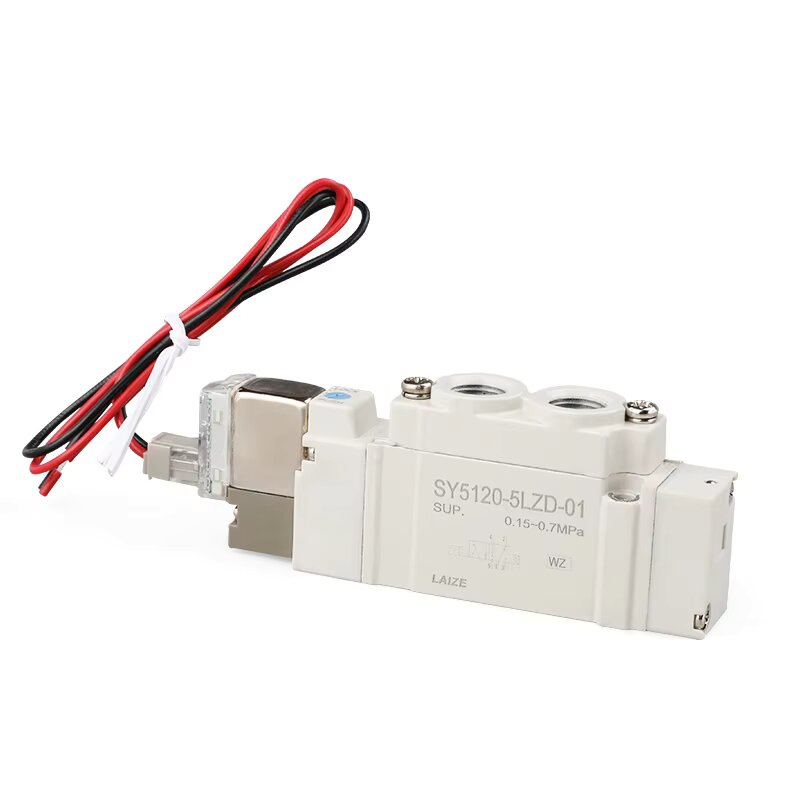

ກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບຄົບຖ້ວນ (ຕົວຢ່າງ: SY5120-5LZD-01)

  1. SY: Series code of pilot operated 5-port solenoid valve

  2. 5: ຈໍານວນຊຸດຂະຫນາດ (5 = SY5000 ຊຸດຂະຫນາດກາງ)

  3. 1: ລະຫັດຟັງຊັນວົງຈອນ

     1 = 5/2 ກັບຄືນພາກຮຽນ spring coil ດຽວ;

     2 = 5/2 double latching coil;

     3 = 5/3 ປ່ຽງສາມຕໍາແຫນ່ງ

  4. 2: ລະຫັດພື້ນຖານໂຄງສ້າງພາຍໃນ

  5. 0: ປະເພດການຕິດຕັ້ງພື້ນຖານມາດຕະຖານ

  6. 5: ລະຫັດແຮງດັນຂອງທໍ່ (5 = DC24V, ກະແສຫຼັກ)

  7. LZ: ການຕັ້ງຄ່າເຕົ້າຮັບ & ການປົກປ້ອງ

     L = ປລັກສຽບຮູບຊົງຕົວ L; Z = ຕົວຊີ້ບອກ LED ໃນຕົວ + ວົງຈອນປ້ອງກັນ overvoltage

  8. D: ລະຫັດ override ຄູ່ມື (ການດໍາເນີນງານຂອງ screwdriver push-turn locking)

  9. 01: ຂະໜາດກະທູ້ພອດ (01 = Rc1/8")

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ສາຍການຜະລິດປະກອບອັດຕະໂນມັດ, ອຸປະກອນຄວາມແມ່ນຍໍາຂອງ semiconductor, ເຄື່ອງຈັກຫຸ້ມຫໍ່

     -- ສາຍການຜະລິດການປະທັບຕາແລະການເຊື່ອມໂລຫະລົດຍົນ, ເຄື່ອງມືທົດສອບທາງການແພດ

     -- ເຂັມຈັບຫຸ່ນຍົນນິວເມຕິກ, ກະບອກເລື່ອນເສັ້ນຊື່, ຕົວກະຕຸ້ນການສ້າງດັດຊະນີ rotary

     -- ການສະຫຼັບຂອງກະບອກສູບໄປໜ້າ/ຖອຍຫຼັງ, ເປີດ-ປິດວົງຈອນລົມ ແລະການຄວບຄຸມຄວາມໄວ

ຫນຶ່ງປະໂຫຍກ

     SummarySOLH SY series pilot-operated 5-port valve solenoid valve covers SY3000/SY5000/SY7000/SY9000 full size range with 0.1W energy-coil, IP65/IP67 dustproof & waterproof grade, 80% flow than old model and plug-in compversatibility control versatY for man ອັດຕະໂນມັດກະບອກສູບໃນເອເລັກໂຕຣນິກ, ລົດຍົນ, ການຫຸ້ມຫໍ່ແລະອຸປະກອນທາງການແພດ.
