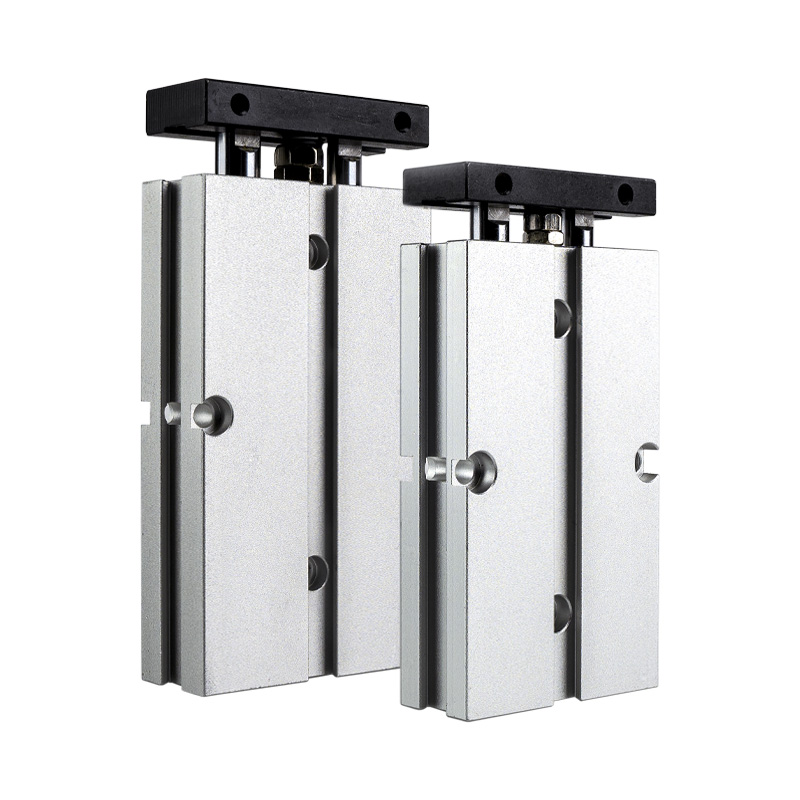

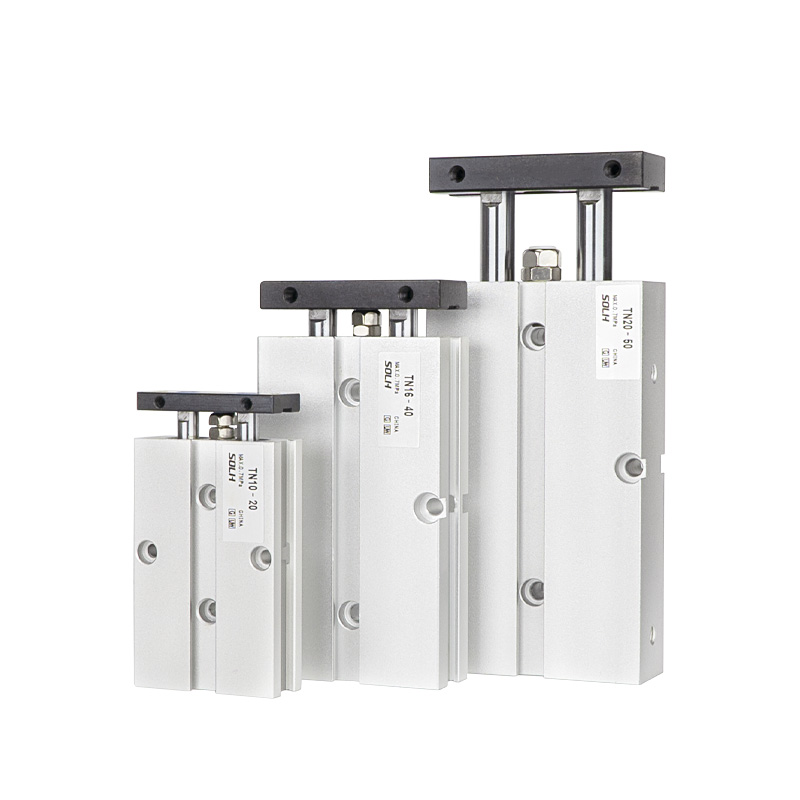

TN Series Dual Rod Cylinder

TN Series Twin Shaft cylinder | ກະບອກສູບລົມຂະໜາດກະທັດຮັດ ລາຄາຕໍ່າສອງເທົ່າ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH TN ເປັນກະບອກກະບອກ shaft ຝາແຝດກະທັດລັດທີ່ມີຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບທີ່ມີໂຄງສ້າງທໍ່ສອງລູກສູບດຽວແລະການຊີ້ນໍາທີ່ມີລູກບິດ. ອອກແບບມາສໍາລັບການຕິດຕັ້ງແບບປະຢັດພື້ນທີ່ ແລະການຕິດຕັ້ງແບບອະເນກປະສົງ, ມັນມາພ້ອມກັບແຫວນແມ່ເຫຼັກມາດຕະຖານ ແລະ buffer stroke ທີ່ສາມາດປັບໄດ້. ດ້ວຍຄວາມຖືກຕ້ອງຕ້ານການຫມຸນຂອງ ±0.2° ແລະປະສິດທິພາບຕ້ານການຫມຸນທີ່ດີເລີດ, ກະບອກ TN ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການອັດຕະໂນມັດການໂຫຼດແສງສະຫວ່າງລວມທັງການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນ, ການກົດແຜ່ນ, ການສະກັດວັດສະດຸແລະການໂອນເສັ້ນ, ສະຫນອງຄວາມໄດ້ປຽບຂອງວິທະຍາໄລທີ່ໂດດເດັ່ນແລະຄ່າໃຊ້ຈ່າຍສໍາລັບສະຖານີອັດຕະໂນມັດມາດຕະຖານ.

1.ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

• ການດໍາເນີນງານຄົງທີ່ Twin Rod synchronous: ນຳໃຊ້ການກຳນົດຄ່າລູກສູບດ່ຽວ ແລະຄູ່ຂະໜານແຂງ chrome rod ພ້ອມກັບພຸ່ມໄມ້ເລື່ອນທີ່ຂະຫຍາຍອອກ. ໂຄງປະກອບການ synchronous ຄູ່ມີປະສິດຕິຜົນຕ້ານການບິດແລະການ swinging, ບັນລຸປະສິດທິພາບຕ້ານການ deflection ທີ່ເຊື່ອຖືໄດ້ດ້ວຍຄວາມທົນທານ 0.2° rotation ສໍາລັບວຽກງານນໍາພາແສງສະຫວ່າງ.

• ປັບ Buffer & Stroke Fine-Tuning: ຕິດຕັ້ງດ້ວຍແຜ່ນຢາງທີ່ສາມາດປັບໄດ້ດ້ານໜ້າເພື່ອຕ້ານການປະທະກັນຂອງເສັ້ນເລືອດຕັນໃນທີ່ຊັດເຈນ ແລະ buffering ອ່ອນໆ; ຈັບຄູ່ກັບ buffer ຫລັງຄົງທີ່ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບການດໍາເນີນງານແລະສິ່ງລົບກວນ, ຮັບປະກັນການເຄື່ອນໄຫວ reciprocating ຫມັ້ນຄົງ.

• ການຕິດຕັ້ງ 3 ດ້ານທີ່ປະຫຍັດພື້ນທີ່: ການອອກແບບຮ່າງກາຍທີ່ຝັງຢູ່ສະຫນັບສະຫນູນການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນຈາກທາງລຸ່ມ, ເທິງແລະດ້ານຂ້າງ. ຮ່ອງດ້ານຂ້າງທີ່ສະຫງວນໄວ້ອະນຸຍາດໃຫ້ຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີວົງເລັບເພີ່ມເຕີມ, ການເພີ່ມປະສິດທິພາບພື້ນທີ່ຂອງອຸປະກອນ.

• ການຕັ້ງຄ່າແມ່ເຫຼັກມາດຕະຖານ: ວົງແຫວນແມ່ເຫຼັກໃນຕົວ (S suffix) ໄດ້ຖືກຕິດຕັ້ງເປັນມາດຕະຖານສໍາລັບທຸກລຸ້ນ TN series ທີ່ບໍ່ມີລຸ້ນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, ຊ່ວຍໃຫ້ການກວດສອບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນສະດວກສໍາລັບຄໍາຮ້ອງສະຫມັກອັດຕະໂນມັດທົ່ວໄປ.

2. ຄວາມແຕກຕ່າງຂອງຜະລິດຕະພັນຫຼັກ (ການອ້າງອີງການເລືອກຫຼັກ)

• TN vs TR Series: TN ຮັບຮອງເອົາມາດຕະຖານວິສາຫະກິດທີ່ມີຂະຫນາດຫນາແຫນ້ນຫຼາຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາແລະບໍ່ມີທາງເລືອກ φ6 bore; TR ປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາ JIS ທີ່ມີຄວາມເຂັ້ມງວດທີ່ສູງຂຶ້ນ, ທົນທານຕໍ່ການໂຫຼດຫນັກແລະຂະຫນາດເຈາະທີ່ສົມບູນລວມທັງφ6.

• TN vs CXS / CXSJ Series: TN ມີໂຄງສ້າງລູກສູບດຽວທີ່ມີຜົນຜະລິດ thrust ດຽວມາດຕະຖານ, ລາຄາຖືກກວ່າແລະປະຫຍັດພື້ນທີ່; CXS ແລະ CXSJ ຮັບຮອງເອົາການອອກແບບລູກສູບສອງຄັ້ງທີ່ມີຜົນຜະລິດແຮງດັນສອງເທົ່າແລະປະສິດທິພາບຄວາມໄວສູງທີ່ເຫນືອກວ່າ, ເຫມາະສົມສໍາລັບສະຖານະການການໂຫຼດຫນັກແລະຄວາມແມ່ນຍໍາສູງ.

ການຈັດປະເພດຊຸດຍ່ອຍຫຼັກ (ປະເພດ Rod)

ຊຸດ TN ກວມເອົາສອງປະເພດ rod ຕົ້ນຕໍເພື່ອຕອບສະຫນອງການດໍາເນີນງານແບບດຽວແລະຄວາມຕ້ອງການການເຄື່ອນໄຫວແບບສອງດ້ານສໍາລັບສະຖານີອັດຕະໂນມັດໂຫຼດແສງສະຫວ່າງທີ່ຫຼາກຫຼາຍ.

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

ຕົວແບບຕົວຢ່າງ: TN20×50S

1. ນິຍາມລະຫັດຊື່

1. ລະຫັດຊຸດ: TN (ໄມ້ຢືນຕົ້ນດຽວ) / TNW (ສອງຜ່ານ rod)

2. ຂະຫນາດເຈາະ: 10 / 16 / 20 / 25 / 32mm (φ6 bore ບໍ່ມີ, ແຕກຕ່າງຈາກຊຸດ TR)

3. ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (ເສັ້ນເລືອດຕັນໃນສູງສຸດ: 200mm)

4. ການຕັ້ງຄ່າວົງແມ່ເຫຼັກ: S (ແຫວນແມ່ເຫຼັກໃນຕົວມາດຕະຖານ, ການຕັ້ງຄ່າບັງຄັບ, ບໍ່ມີລຸ້ນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ)

5. ປະເພດກະທູ້: Default PT (Rc) thread; ທາງເລືອກ G thread (suffix G) / NPT thread (suffix T)

6. ສະຫຼັບແມ່ເຫຼັກ: ທາງເລືອກ CS1-J, CS1-G, D-M9B ແລະແບບອື່ນໆ, ຕິດຕັ້ງໂດຍກົງຢູ່ໃນຮ່ອງສະຫງວນດ້ານຂ້າງ

ຕົວກໍານົດການດ້ານວິຊາການມາດຕະຖານທົ່ວໄປ

(ເງື່ອນໄຂການທົດສອບມາດຕະຖານ: 20 ℃ອຸນຫະພູມປົກກະຕິ, ອາກາດແຫ້ງ)

• ຮູບແບບການດໍາເນີນການ: Double-acting single-piston ການຂັບລົດ

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.15 ~ 1.0MPa

• ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -20℃ ~ 70℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວປະຕິບັດງານ: 30 ~ 500mm/s

• ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ: ±0.2° (ຄວາມ​ແມ່ນ​ຍໍາ​ຊີ້​ນໍາ​ການ​ໂຫຼດ​ແສງ​ສະ​ຫວ່າງ​)

• ໂໝດ Buffer: ແຜ່ນຢາງທີ່ສາມາດປັບໄດ້ດ້ານໜ້າ ປ້ອງກັນການຂັດຂ້ອງ + ດ້ານຫຼັງຢາງຄົງທີ່ (ບໍ່ມີທາງເລືອກ buffer ອາກາດ)

• ຂະໜາດທໍ່ທໍ່

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• ວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງຝັງຕົວ + ການຕິດຕັ້ງ 3 ດ້ານ (ລຸ່ມ / ເທິງ / ດ້ານ), ການອອກແບບປະຫຍັດພື້ນທີ່ພິເສດ

ຂໍ້ມູນທາງທິດສະດີ & ຄວາມເຄັ່ງຕຶງ (@0.5MPa, ຫົວໜ່ວຍ: N)

ໂຄງສ້າງລູກສູບດຽວທີ່ມີຜົນຜະລິດແຮງດັນດຽວມາດຕະຖານ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບສະຖານະການໂຫຼດແສງສະຫວ່າງທໍາມະດາ

ຄູ່ມືການເລືອກດ່ວນ

1. ງົບປະມານ ແລະການເລືອກພື້ນທີ່: ເລືອກຊຸດ TN ສໍາລັບພື້ນທີ່ທີ່ຫນາແຫນ້ນທີ່ສຸດແລະຄວາມຕ້ອງການໂຫຼດແສງສະຫວ່າງທີ່ມີລາຄາຖືກ; ເລືອກຊຸດ TR ສໍາລັບມາດຕະຖານ JIS, ການປະຕິບັດການໂຫຼດຫນັກແລະຄວາມຕ້ອງການເຈາະ φ6.

2. Thrust & ການຄັດເລືອກປະສິດທິພາບ: ນຳໃຊ້ກະບອກສູບລູກສູບຄູ່ CXS/CXSJ ສຳລັບການສົ່ງຜົນແຮງດັນສອງເທົ່າ ແລະ ສະຖານະການເລືອກ ແລະ ສະຖານທີ່ທີ່ມີຄວາມໄວສູງ; ເລືອກກະບອກສູບລູກສູບດຽວ TN/TR ຖ້າແຮງດັນດ່ຽວມາດຕະຖານຕອບສະໜອງຄວາມຕ້ອງການເຮັດວຽກ.

3. ການເລືອກປະເພດ Rod: ເລືອກມາດຕະຖານ TN rod ປາຍດຽວສໍາລັບການດໍາເນີນງານແບບດຽວແບບທໍາມະດາ; ເລືອກ TNW double ຜ່ານ rod ສໍາລັບການຕິດຕັ້ງສອງຝ່າຍແລະການເຄື່ອນໄຫວ synchronous bidirectional.

4. ຫມາຍເຫດການຕັ້ງຄ່າແມ່ເຫຼັກ: ທຸກຊຸດກະບອກສູບ TN ມີອຸປະກອນທີ່ມີວົງແມ່ເຫຼັກ S ເປັນມາດຕະຖານ (ການຕັ້ງຄ່າບັງຄັບ), ບໍ່ຈໍາເປັນຕ້ອງເລືອກພິເສດ.
