TR Series ກະບອກກະບອກສູບ Twin Shaft | JIS Standard High-Rigidity Double Rod Cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

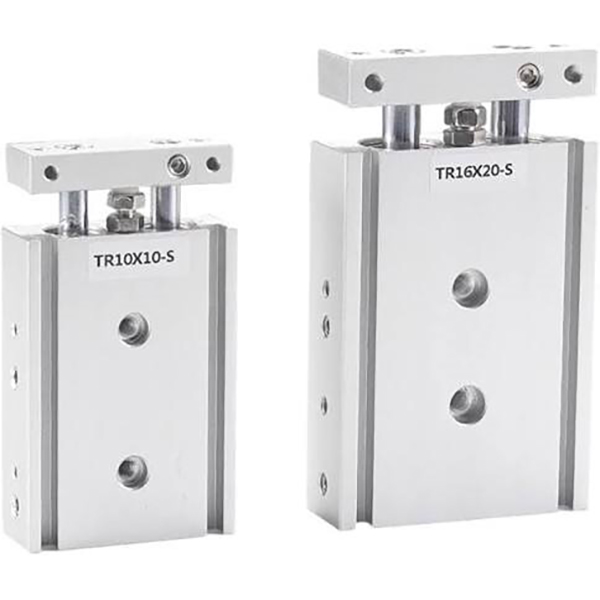

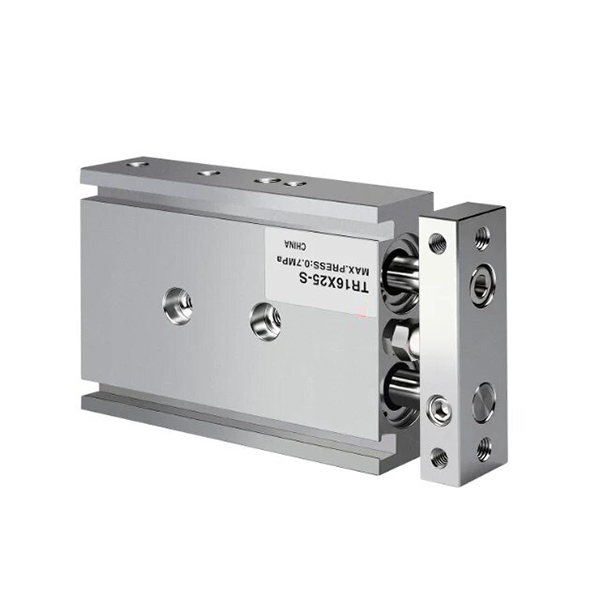

ພາບລວມຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH TR ເປັນກະບອກສູບ shaft ຄູ່ມາດຕະຖານ JIS ທີ່ໃຊ້ທໍ່ລູກສູບຄູ່ດຽວ ແລະໂຄງສ້າງການຊີ້ນໍາຂອງລູກສູບສະໄລ້ (ກະບອກສູບຄູ່ລູກສູບທີ່ບໍ່ແມ່ນຄູ່). ຄຸນນະສົມບັດທີ່ມີຄວາມເຂັ້ມງວດສູງສຸດ, ປະສິດທິພາບຕ້ານການບິດເບືອນທີ່ດີເລີດແລະການຕໍ່ຕ້ານການໂຫຼດດ້ານຂ້າງທີ່ເຂັ້ມແຂງ, ມັນສະຫນັບສະຫນູນການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ 3 ດ້ານແລະການປັບຕົວຂອງເສັ້ນເລືອດຕັນໃນທີ່ຊັດເຈນ. ວິສະວະກໍາສໍາລັບຄວາມຕ້ອງການຊີ້ນໍາທີ່ມີຄວາມແມ່ນຍໍາສູງ, ກະບອກສູບນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຂະບວນການອັດຕະໂນມັດເຊັ່ນ: ການຈັດຕໍາແຫນ່ງຄວາມແມ່ນຍໍາ, ການກົດແຜ່ນ, ການໂອນວັດສະດຸແລະການຂັດຂວາງ workpiece, ຮັບໃຊ້ເປັນການແກ້ໄຂຄູ່ມືການໂຫຼດຫນັກທີ່ເຊື່ອຖືໄດ້ສໍາລັບສະຖານີອັດຕະໂນມັດມາດຕະຖານ.

1. ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງຫຼັກ

• ໂຄງສ້າງ Rod Double Synchronous ຄວາມແຂງແກ່ນສູງ: ປະກອບດ້ວຍລູກສູບດຽວ ແລະ 2 ທໍ່ລູກສູບຂະໜານແຂງ, ຈັບຄູ່ກັບພຸ່ມໄມ້ທີ່ມີສະໄລ້ຂະຫຍາຍ. ການອອກແບບການຂັບຂີ່ແບບ synchronous ຄູ່ສອງສາມາດບັນລຸການດໍາເນີນງານສູນການ deflection ກັບຄວາມຖືກຕ້ອງຕ້ານການຫມຸນຂອງ ±0.1° ~ ± 0.2°, ປະສິດທິພາບກໍາຈັດ swinging rod ແລະຮັບປະກັນການເຄື່ອນໄຫວເສັ້ນຫມັ້ນຄົງ.

• ປັບ Buffering & Stroke Fine-Tuning: Built-in ປັບ pad ຢາງຕ້ານການ collision ດ້ານຫນ້າສະຫນັບສະຫນູນການປັບຈັງຫວະທີ່ຊັດເຈນແລະ buffering ອ່ອນ, ຮ່ວມມືກັບ buffer ຫລັງຄົງທີ່ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບການດໍາເນີນງານ, ການສັ່ນສະເທືອນແລະສິ່ງລົບກວນ, ປັບຕົວກັບສະພາບການເຮັດວຽກ reciprocating ເລື້ອຍໆ.

• ການອອກແບບການຕິດຕັ້ງ ແລະທໍ່ແບບຍືດຫຍຸ່ນ: ຂຸມຍຶດທີ່ສະຫງວນໄວ້ຢູ່ດ້ານລຸ່ມ, ດ້ານເທິງ ແລະດ້ານຂ້າງຮັບຮູ້ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ 3 ທິດທາງ. ຮູບແບບການວາງທໍ່ສອງດ້ານທີ່ເປັນທາງເລືອກຈະເພີ່ມປະສິດທິພາບການຈັດວົງຈອນທາງອາກາດສໍາລັບໂຄງສ້າງອຸປະກອນທີ່ຫຼາກຫຼາຍ. ຮ່ອງສະວິດຂ້າງມາດຕະຖານອະນຸຍາດໃຫ້ຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີວົງເລັບພິເສດ.

• ການຕັ້ງຄ່າແມ່ເຫຼັກມາດຕະຖານ: ວົງແມ່ເຫຼັກໃນຕົວ (S suffix) ສາມາດໃຊ້ໄດ້ສໍາລັບການກວດພົບຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນ; ຮຸ່ນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກແມ່ນເປັນທາງເລືອກສໍາລັບສະຖານະການທີ່ລະອຽດອ່ອນການແຊກແຊງພິເສດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເປັນປະໂຫຍດທີ່ຫຼາກຫຼາຍ.

2. Key Difference vs CXS / CXSJ Series

• TR Series: ໂຄງປະກອບການ piston double-rod ທີ່ມີມາດຕະຖານຜົນຜະລິດ thrust ທໍ່ດຽວ, ຄວາມແຂງກະດ້າງໂດຍລວມທີ່ສູງຂຶ້ນແລະປະສິດທິພາບການຕ້ານການ deflection ຫນັກດີກວ່າ, ເຫມາະສໍາລັບການນໍາພາ rigidity ສູງແລະສະຖານະການການໂຫຼດຫນັກໃນໄລຍະຍາວ.

• CXS / CXSJ Series: ໂຄງປະກອບການ piston double-rod ທີ່ມີຜົນຜະລິດ thrust double, featuring friction ຕ່ໍາແລະ smoother ການດໍາເນີນງານຄວາມໄວສູງ, ເຫມາະສໍາລັບຄວາມໄວສູງ pick-and-place ແລະສະພາບການເຮັດວຽກສັ້ນ thrust ສູງ.

ການຈັດປະເພດຊຸດຍ່ອຍຫຼັກ (ປະເພດ Rod & ຮູບແບບການຕິດຕັ້ງ)

ຊຸດ TR ກວມເອົາສາມແບບຍ່ອຍຫຼັກ, ກວມເອົາຢ່າງຄົບຖ້ວນມາດຕະຖານທົ່ວໄປ, ສະຖານະການຕິດຕັ້ງແບບ synchronous ສອງຝ່າຍ ແລະ ultra-compact ເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການຮູບແບບອັດຕະໂນມັດທີ່ມີຄວາມຫຼາກຫຼາຍ.

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

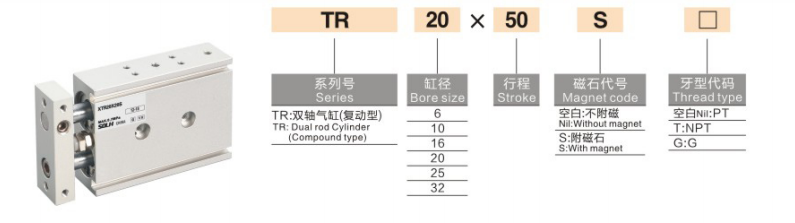

ຕົວຢ່າງຕົວແບບ: TR20×50S

1. ນິຍາມລະຫັດຊື່

1. ລະຫັດຊຸດ: TR (ມາດຕະຖານດຽວ rod) / TRW (double through rod) / TRJ (ປະເພດກະທັດຮັດ)

2. ຂະຫນາດເຈາະ: 6 / 10 / 16 / 20 / 25 / 32mm (ຂອບເຂດມາດຕະຖານ JIS ເຕັມ)

3. ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (ເສັ້ນເລືອດຕັນໃນສູງສຸດ: 200mm)

4. ການຕັ້ງຄ່າວົງແມ່ເຫຼັກ: S = ການກໍ່ສ້າງໃນວົງແມ່ເຫຼັກ (ສະຫຼັບແມ່ເຫຼັກ mountable, ມາດຕະຖານເລີ່ມຕົ້ນ); ບໍ່ມີ S = ປະເພດທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ (ປັບແຕ່ງພິເສດ, ບໍ່ຄ່ອຍໃຊ້)

5. Port Thread Type: Default PT (Rc) thread; ທາງເລືອກ G thread (suffix G) / NPT thread (suffix T)

6. ສະຫຼັບແມ່ເຫຼັກ: ທາງເລືອກ D-M9B, D-A93, CS1-J, CS1-G ແລະແບບທົ່ວໄປອື່ນໆ, ຕິດຕັ້ງໂດຍກົງຢູ່ໃນຮ່ອງທີ່ສະຫງວນໄວ້ຂ້າງຄຽງໂດຍບໍ່ມີວົງເລັບ.

ຕົວກໍານົດການດ້ານວິຊາການມາດຕະຖານທົ່ວໄປ

(ເງື່ອນໄຂການທົດສອບມາດຕະຖານ: 20 ℃ອຸນຫະພູມປົກກະຕິ, ອາກາດແຫ້ງ)

• ຮູບແບບການດໍາເນີນການ: Double-acting single-piston ການຂັບລົດ

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.15 ~ 1.0MPa (φ6 ເຈາະ: 0.2 ~ 1.0MPa)

• ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.5MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -20 ℃ ~ 70 ℃ (ສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວປະຕິບັດງານ: 30 ~ 500mm/s

• ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ: ±0.1° (ເຈາະ ≥16mm, ຄວາມແມ່ນຍໍາສູງ); ±0.2° (φ6/φ10 ເຈາະນ້ອຍ)

• ໂໝດ Buffer: ແຜ່ນຢາງທີ່ສາມາດປັບໄດ້ດ້ານໜ້າ ປ້ອງກັນການຂັດຂ້ອງ + ດ້ານຫຼັງຢາງຄົງທີ່ (ບໍ່ມີທາງເລືອກ buffer ອາກາດ)

• ຂະໜາດທໍ່ທໍ່

￮ φ6 / φ10: M5 × 0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• ການຕິດຕັ້ງ & ທໍ່: ການຕິດຕັ້ງ 3 ດ້ານ (ລຸ່ມ / ເທິງ / ດ້ານ), ທາງເລືອກໃນການວາງທໍ່ສອງດ້ານສໍາລັບການປັບຕົວແບບຍືດຫຍຸ່ນ

ຂໍ້ມູນທາງທິດສະດີ & ຄວາມເຄັ່ງຕຶງ (@0.5MPa, ຫົວໜ່ວຍ: N)

ໂຄງສ້າງລູກສູບດຽວທີ່ມີຜົນຜະລິດແຮງດັນຂອງກະບອກສູບດຽວມາດຕະຖານ, ມີຄວາມຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ສໍາລັບສະຖານະການຊີ້ນໍາຫນັກ

ຄູ່ມືການເລືອກດ່ວນ

1. Thrust & Rigidity ຄວາມຕ້ອງການ: ເລືອກ CXS/CXSJ ສໍາລັບຜົນຜະລິດ thrust ສອງເທົ່າແລະວຽກງານເລືອກເອົາແລະສະຖານທີ່ຄວາມໄວສູງ; ເລືອກຊຸດ TR ສໍາລັບການຊີ້ນໍາທີ່ມີຄວາມເຂັ້ມງວດສູງ, ການຕໍ່ຕ້ານການໂຫຼດຫນັກແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

2. ການປັບຕົວພື້ນທີ່ການຕິດຕັ້ງ: ຕ້ອງການ CXSJ ສໍາລັບພື້ນທີ່ແຄບ ultra-compact, CXS ສໍາລັບພື້ນທີ່ກະທັດຮັດແບບດັ້ງເດີມ, ແລະ TR ສໍາລັບພື້ນທີ່ມາດຕະຖານແລະສະຖານະການການໂຫຼດຫນັກໄລຍະໄກ.

3. ການເລືອກປະເພດ Rod: ຮັບຮອງເອົາມາດຕະຖານ TR single-end rod ສໍາລັບການເຄື່ອນໄຫວເສັ້ນດ່ຽວທິດທາງ; ເລືອກ TRW double ຜ່ານ rod ສໍາລັບການຕິດຕັ້ງສອງຝ່າຍແລະການປະຕິບັດ synchronous bidirectional.

4. ການຕັ້ງຄ່າການຊອກຄົ້ນຫາຕໍາແຫນ່ງ: ເລືອກ S ຕໍ່ທ້າຍດ້ວຍວົງແມ່ເຫຼັກໃນຕົວ (TRxx×xxS) ຖ້າຕ້ອງການກວດຈັບຕໍາແໜ່ງເສັ້ນເລືອດຕັນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH TR series JIS standard cylinder shaft twin delivers high rigidity , precise anti-rotation performance and strong lateral load resistance , ມີປະເພດ rod ຫຼາກຫຼາຍຊະນິດແລະສະບັບທີ່ຫນາແຫນ້ນທີ່ມີຢູ່, ເປັນການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບການຊີ້ນໍາທີ່ມີຄວາມແມ່ນຍໍາສູງ, ລໍາລຽງຍາວແລະຫນັກ, ຕໍາແຫນ່ງອັດຕະໂນມັດແລະສະຖານີການໂອນ.
