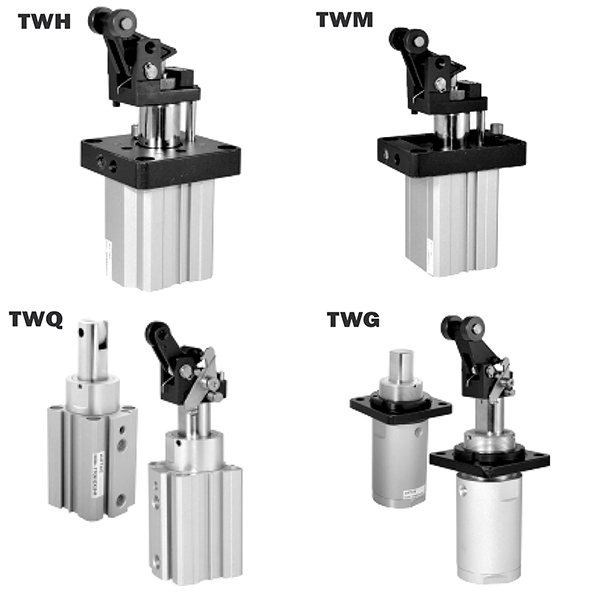

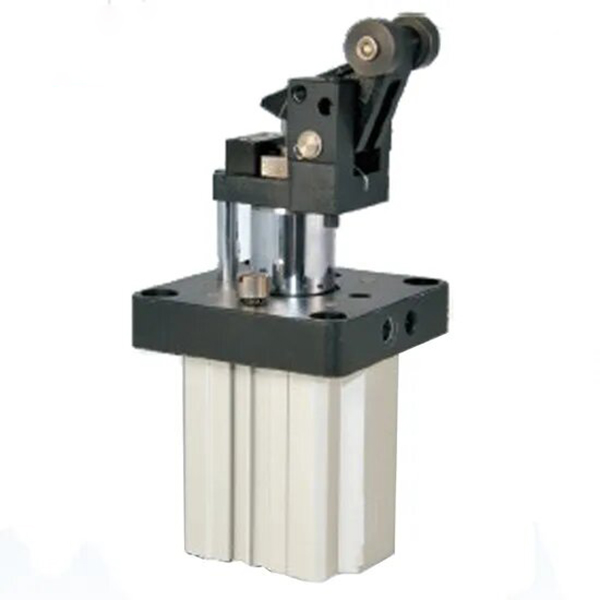

TWH / TWM Series Lever Roller Stopper Cylinder | ລັອກກະບອກສູບນໍ້າໜັກແບບລັອກດ້ວຍຕົນເອງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

     ຊຸດ SOLH TWH/TWM ແມ່ນກະບອກສູບທີ່ເຮັດໜ້າທີ່ໜັກແບບມ້ວນແບບລີເວີທີ່ອອກແບບມາສຳລັບສາຍລຳລຽງອັດຕະໂນມັດຂະໜາດກາງ ແລະ ໜັກ. ກວມເອົາຂະຫນາດເຈາະຈາກφ20mm ຫາ φ80mm, ຊຸດມີຂໍ້ໄດ້ປຽບຫຼັກລວມທັງການກໍ່ສ້າງໃນກົນໄກການຕ້ານການຟື້ນຕົວຂອງຕົວມັນເອງ, buffer ບົບໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້ມາດຕະຖານ, ໂຄງສ້າງ lever ຄວາມເຂັ້ມງວດສູງແລະການຕິດຕັ້ງ flange ປະສົມປະສານ. ມັນຄຸ້ມຄອງພາເລດແລະແຜ່ນເຄື່ອງມືທີ່ມີນ້ໍາຫນັກ 30-300 ກິໂລຢ່າງຫມັ້ນຄົງ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຢຸດລໍາລຽງ, ການຈັດຕໍາແຫນ່ງການໂອນແລະການຕໍ່ຕ້ານການເຄື່ອນຍ້າຍຂອງສະຖານີ, ຮັບໃຊ້ເປັນການແກ້ໄຂ stopper ທີ່ເຊື່ອຖືໄດ້ຕົ້ນຕໍສໍາລັບສະຖານະການອັດຕະໂນມັດການໂຫຼດຂະຫນາດກາງແລະຫນັກ.

  1.1 Lever Roller Force-Boosting Structure

     ການຮັບຮອງເອົາການອອກແບບ roller lever double-acting, ຜະລິດຕະພັນໄດ້ນໍາໃຊ້ການຂະຫຍາຍຜົນບັງຄັບໃຊ້ lever ແລະຫຼັກການການເຮັດວຽກການຕິດຕໍ່ rolling. ມັນສະຫນອງແຮງຢຸດຂະຫນາດໃຫຍ່ທີ່ມີຜົນກະທົບຕ່ໍາແລະການດໍາເນີນງານມ້ວນກ້ຽງ, ປະສິດທິຜົນຫຼຸດຜ່ອນຜົນກະທົບ rigid ໃນລະຫວ່າງການຢຸດ workpiece ແລະປົກປ້ອງທັງອຸປະກອນແລະ workpieces.

  1.2 Core Self-Locking ຟັງຊັນຕ້ານການຟື້ນຕົວ

     ມາພ້ອມກັບກົນໄກການລັອກດ້ວຍຕົນເອງແບບປະສົມປະສານເປັນການຍົກລະດັບທາງເລືອກ. ຫຼັງຈາກການຢຸດຜົນກະທົບຂອງ workpiece, cylinder ອັດຕະໂນມັດ locks lever ແຂນເພື່ອປ້ອງກັນບໍ່ໃຫ້ rebound ແລະ reverse pushings ຂອງ workpieces, ລົບລ້າງບັນຫາການຍົກຍ້າຍສະຖານີແລະຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມຫມັ້ນຄົງຂອງສາຍການຜະລິດໂດຍລວມແລະຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ.

  1.3 ລະບົບໄຮໂດຼລິກ Buffer ຊັ້ນນໍາ

     • φ20/φ25 ເຈາະຂະຫນາດນ້ອຍ: ຈັບຄູ່ກັບ buffer ບົບໄຮໂດຼລິກທີ່ບໍ່ສາມາດປັບໄດ້ຢ່າງສົມບູນ, ປັບຕົວຢ່າງສົມບູນກັບສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວຕ່ໍາແລະເບົາແລະຂະຫນາດກາງທີ່ມີຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບທີ່ມີປະສິດທິພາບ buffering.

     • φ32–φ80 ເຈາະຂະຫນາດໃຫຍ່: ມາພ້ອມກັບ buffer ໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້. ຜູ້​ໃຊ້​ສາ​ມາດ rotate freely ແຜ່ນ​ປັບ​ການ​ປ່ຽນ​ແປງ​ຄວາມ​ຕ້ານ​ທານ​ການ​ປຽກ​, ການ​ຈັບ​ຄູ່ workpieces ຂອງ​ນ​້​ໍ​າ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ແລະ​ຄວາມ​ໄວ​ການ​ຂົນ​ສົ່ງ​ເພື່ອ​ດູດ​ເອົາ​ພະ​ລັງ​ງານ​ການ​ກະ​ທົບ​ຢ່າງ​ເຕັມ​ທີ່​ແລະ​ບັນ​ລຸ​ສູນ​ຜົນ​ກະ​ທົບ​ຢຸດ​ເຊົາ​.

  1.4 ການອອກແບບທີ່ມີຄວາມເຂັ້ມງວດສູງ & ຊີວິດຍາວ

     ຮັບຮອງເອົາ piston rod ແຂງ chrome-plated ຫນາແລະຮ່າງກາຍກະບອກ anodized ແຂງ, ມີລັກສະນະການຕໍ່ຕ້ານການສວມໄດ້ດີ, ຄວາມຕ້ານທານຕໍ່ຄວາມກົດດັນແລະການຕໍ່ຕ້ານຜົນກະທົບ. ການອອກແບບການດໍາເນີນການທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດແລະເງື່ອນໄຂການເຮັດວຽກທີ່ທົນທານຕໍ່ການເຊື່ອມໂລຫະທີ່ມີການບໍາລຸງຮັກສາຕ່ໍາແລະຊີວິດການບໍລິການທີ່ຍາວນານ.

  1.5 ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ & ຮູບແບບສະວິດ

     ການຕິດຕັ້ງ flange ມາດຕະຖານຮັບປະກັນການຕິດຕັ້ງໄວແລະຫມັ້ນຄົງ. ຮ່າງກາຍກະບອກສູບແມ່ນສະຫງວນໄວ້ລ່ວງຫນ້າດ້ວຍຮ່ອງ mounting sensor, ສະຫນັບສະຫນູນການຕິດຕັ້ງສະຫຼັບແມ່ເຫຼັກໂດຍກົງໂດຍບໍ່ມີການອຸປະກອນເສີມ. ການອອກແບບການຍຶດຕິດ 4 ດ້ານຫຼີກລ້ຽງການລົບກວນໃນບ່ອນຕິດຕັ້ງ ດ້ວຍການປັບຕົວຮູບແບບທີ່ເຂັ້ມແຂງ.

  1.6 ຄວາມແຕກຕ່າງທາງດ້ານການທໍາງານຂອງຕົວແບບ

     • ຊຸດ TWH: ໂຄງສ້າງ double-acting ມາດຕະຖານທີ່ມີແຮງຢຸດສູງສຸດ, ເຫມາະສົມສໍາລັບສະຖານະການການເລີ່ມຕົ້ນການຢຸດເຊົາການໂຫຼດຫນັກແລະຄວາມຖີ່ສູງ.

     • ຊຸດ TWM: Double-acting ກັບການກໍ່ສ້າງໃນພາກຮຽນ spring ໂຄງສ້າງ, realizing ການປ່ອຍອັດຕະໂນມັດຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ການຈັດລໍາດັບຄວາມສໍາຄັນຂອງອຸປະກອນແລະຄວາມປອດໄພຂອງບຸກຄະລາກອນສໍາລັບສະຖານີທີ່ມີຄວາມສ່ຽງສູງ.

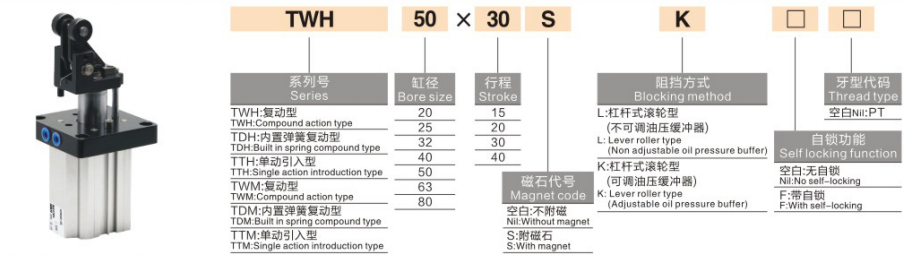

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: TWH50-30SK-F, TWM63-30K-F

  2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ຕົວແບບການໂຫຼດຂະໜາດກາງທີ່ລັອກດ້ວຍຕົວມັນເອງ: TWH50-30S-F (φ50 bore, 30mm stroke, buffer ບົບໄຮໂດຼລິກບໍ່ສາມາດປັບໄດ້, ມີຟັງຊັນລັອກດ້ວຍຕົນເອງ)

     • ຮູບແບບການປົດລ໋ອກໄຟແບບປອດໄພ: TWM63-30K-F (φ63 bore, 30mm stroke, adjustable buffer ບົບໄຮໂດຼລິກ, ໂຄງສ້າງຄວາມປອດໄພຂອງພາກຮຽນ spring, ມີການລັອກດ້ວຍຕົນເອງ)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

 3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: TWH = Double-acting; TWM = Double-acting with built-in spring

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.05 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

     • ການຕັ້ງຄ່າ Buffer: φ20/φ25 = buffer ບົບໄຮໂດຼລິກບໍ່ສາມາດປັບໄດ້; φ32~φ80 = buffer ໄຮໂດຼລິກປັບໄດ້

     • ໂໝດການຫຼໍ່ລື່ນ: ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

     • ວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງ flange ມາດຕະຖານ

  3.2 ມາດຕະຖານ Bore & Stroke Combination

 3.3 Theoretical Stopping Force (Unit: N @0.5MPa, Lever Output, TWH)

  3.4 ນ້ຳໜັກສິນຄ້າ (ຫົວໜ່ວຍ: kg @ Standard Stroke, TWH)

4. ແນວທາງການກຳນົດຄ່າຫຼັກ ແລະ ການເລືອກເຟັ້ນ

 4.1 ການເລືອກປະເພດ Buffer

     • S Buffer ໄຮໂດຼລິກບໍ່ສາມາດປັບໄດ້: ອຸທິດຕົນສໍາລັບφ20/φ25 ເຈາະຂະຫນາດນ້ອຍ. ຄຸ້ມຄ່າ, ເໝາະກັບການໂຫຼດເບົາ (≤50kg) ແລະ ຄວາມໄວຕ່ຳ (≤0.3m/s) ດ້ວຍປະສິດທິພາບຄົງທີ່ຄົງທີ່.

     • K ປັບໄຮໂດລິກ Buffer: ສະເພາະເຈາະຮູຂະໜາດໃຫຍ່ φ32–φ80. ຮອງຮັບການປັບຄວາມຊຸ່ມຊື່ນໂດຍບໍ່ເສຍຄ່າ, ຈັບຄູ່ກັນຢ່າງສົມບູນກັບການໂຫຼດຂະໜາດກາງ ແລະ ໜັກ (50–300kg) ແລະ ຄວາມໄວປານກາງ-ສູງ (≤0.5m/s), ປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ຫຼາກຫຼາຍ.

 4.2 ການເລືອກຟັງຊັນການລັອກດ້ວຍຕົນເອງ

     • F ປະເພດການລັອກດ້ວຍຕົນເອງ (ແນະນໍາ): locking ອັດຕະໂນມັດຫຼັງຈາກ workpiece ຜົນກະທົບຢຸດ, ປະສິດທິພາບປ້ອງກັນການຟື້ນຕົວຂອງ workpiece ແລະການຍົກຍ້າຍສະຖານີ. ເຫມາະສໍາລັບສາຍລໍາລຽງຢ່າງຕໍ່ເນື່ອງອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ, ປັບປຸງຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານຢ່າງຫຼວງຫຼາຍ.

     • ປະເພດບໍ່ລັອກ: ນຳໃຊ້ໄດ້ສະເພາະກັບສະຖານະການທີ່ມີຜົນກະທົບດ້ານຫຼັງເລັກນ້ອຍ ແລະ ຣີເຊັດດ້ວຍມື. ບໍ່ແນະນໍາສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດເນື່ອງຈາກຄວາມຫມັ້ນຄົງຂອງຕໍາແຫນ່ງທີ່ບໍ່ດີ.

  4.3 ການເລືອກຮູບແບບການເຮັດວຽກ

     • TWH Double-Acting: ແຮງຢຸດສູງສຸດດ້ວຍການຍຶດແລະປ່ອຍຕົວຄວບຄຸມສອງທິດທາງ. ປັບໃຫ້ເໝາະສົມສຳລັບສະຖານະການການຂີ່ຈັກຍານແບບເລີ່ມຕົ້ນ-ຢຸດຄວາມຖີ່ສູງ.

     • TWM Spring-Loaded Double-Acting: ການປ່ອຍອັດຕະໂນມັດຕາມຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ຮັບປະກັນຄວາມປອດໄພຂອງອຸປະກອນແລະບຸກຄະລາກອນ. ບູລິມະສິດສໍາລັບສະຖານີເຮັດວຽກອັນຕະລາຍແລະຄໍາຮ້ອງສະຫມັກປ້ອງກັນການປິດໄຟ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ສາຍລຳລຽງຂະໜາດກາງ ແລະໜັກ: ພິເສດສໍາລັບການຢຸດ, ການຍົກຍ້າຍຕໍາແຫນ່ງແລະການຕ້ານການຍົກຍ້າຍຂອງ 50-300kg pallets ແລະແຜ່ນເຄື່ອງມືໃນເອເລັກໂຕຣນິກ, ເຄື່ອງໃຊ້ໃນເຮືອນແລະອຸດສາຫະກໍາການຂົນສົ່ງ, ສະຫນອງການປະຕິບັດການຈໍາກັດການໂຫຼດຫນັກຂະຫນາດກາງທີ່ຫມັ້ນຄົງ.

     • ສາຍການຈັດການວັດສະດຸອັດຕະໂນມັດ: ນຳໃຊ້ກັບວຽກທີ່ມີຄວາມໄວປານກາງ-ສູງ (≤0.5m/s) ຢຸດຢູ່ເຄື່ອງລຳລຽງລູກກິ້ງ ແລະສາຍແອວ. ບັຟເຟີໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້ບັນລຸຂະບວນການຢຸດທີ່ອ່ອນແລະບໍ່ມີຜົນກະທົບເພື່ອປົກປ້ອງຊິ້ນວຽກ.

     • ເຄື່ອງມືເຄື່ອງຈັກ & ສະຖານີການເຊື່ອມ: ເຫມາະສໍາລັບເຄື່ອງຈັກໃນການໂຫຼດ / unloading ຈໍາກັດແລະການຈັດຕໍາແຫນ່ງ fixture ການເຊື່ອມ. ມີຄວາມທົນທານຕໍ່ຜົນກະທົບແລະການປ້ອງກັນການເຊື່ອມໂລຫະ, ມັນປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກຂອງອຸດສາຫະກໍາທີ່ຮຸນແຮງ.

     • AS/RS & AGV Docking Systems: ໃຊ້ສໍາລັບການຢຸດ pallet warehouse stereoscopic ແລະ AGV ຕໍາແຫນ່ງ docking ທີ່ຖືກຕ້ອງ. ການອອກແບບຕ້ານການຟື້ນຕົວແບບລັອກດ້ວຍຕົວມັນເອງຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງແລະຄໍາຄຶດຄໍາເຫັນສັນຍານທີ່ເຊື່ອຖືໄດ້ສໍາລັບລະບົບສາງອັດສະລິຍະ.

6. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກເຈາະຕາມນ້ໍາຫນັກ workpiece ແລະຄວາມໄວປະຕິບັດງານ. ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພ: ແຮງຢຸດທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 2. φ25 ສໍາລັບການໂຫຼດຕ່ໍາກວ່າ 50kg; φ32/φ40 ສໍາລັບການໂຫຼດ 50–150kg; φ50/φ63 ສໍາລັບການໂຫຼດ 150-300kg.

     2. ການເລືອກປະເພດ Buffer: ເລືອກ S buffer ທີ່ບໍ່ປັບໄດ້ສໍາລັບ φ20/φ25 bores; ເລືອກ K buffer ທີ່ສາມາດປັບໄດ້ສໍາລັບ bores ຂ້າງເທິງφ32ເພື່ອປັບຕົວກັບຄວາມໄວການປ່ຽນແປງແລະເງື່ອນໄຂການໂຫຼດ.

     3. ການເລືອກການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ: ເລືອກ F ລັອກດ້ວຍຕົນເອງສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດທັງຫມົດ; ຮັບຮອງເອົາ TWH double-acting ສໍາລັບການໂຫຼດຫນັກ & ສະຖານະການຄວາມຖີ່ສູງ; ເລືອກປະເພດ TWM spring-loaded ສໍາລັບຄວາມປອດໄພ, ບູລິມະສິດແລະສະຖານີປ້ອງກັນການປິດໄຟ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH TWH/TWM series ຖັງລູກກອກຢອດລູກປືນໜັກຂະໜາດກາງ ປະສົມປະສານກົນໄກການຕ້ານການຟື້ນຕົວແບບລັອກຕົນເອງ ແລະລະບົບໄຮໂດຼລິກ buffer ຊັ້ນ, ສະຫນອງການແກ້ໄຂການຢຸດເຊົາແບບມືອາຊີບທີ່ຫມັ້ນຄົງ, ຜົນກະທົບຕ່ໍາແລະຄວາມປອດໄພສູງສໍາລັບ 30-300kg ເຄື່ອງລໍາລຽງອັດຕະໂນມັດແລະສະຖານີການຜະລິດ.
