TWQ Series Fixed Height Stopper cylinder | ກະບອກກະບອກແສງກະທັດຮັດ & ຂະຫນາດກາງ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ລັກສະນະໂຄງສ້າງຫຼັກ

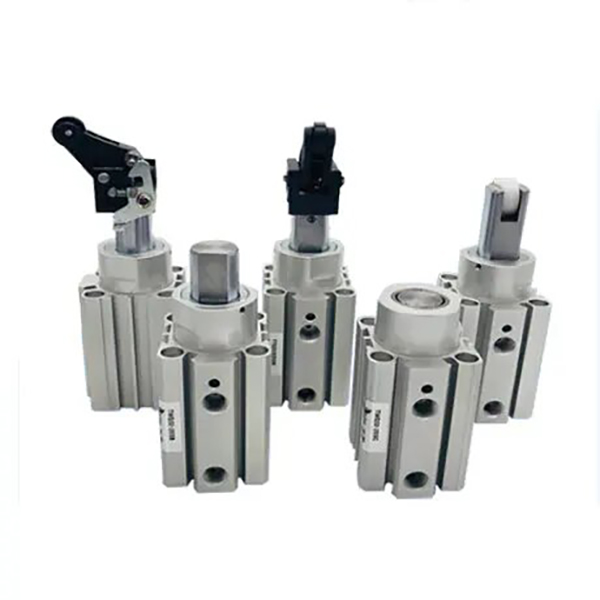

     ຊຸດ SOLH TWQ ແມ່ນກະບອກສູບ stopper ທີ່ມີຄວາມສູງຄົງທີ່ທີ່ປັບປຸງໃຫ້ເຫມາະສົມກັບສາຍລໍາລຽງອັດຕະໂນມັດທີ່ມີແສງສະຫວ່າງແລະຫນ້າທີ່ຂະຫນາດກາງ. ມັນມີໂຄງສ້າງຂອງຮ່າງກາຍທີ່ຫນາແຫນ້ນ, ສີ່ປະເພດທ້າຍ rod ທາງເລືອກ, ຄວາມພ້ອມຂອງ buffer ບົບໄຮໂດຼລິກແລະຫນ້າທີ່ລັອກດ້ວຍເຄື່ອງຈັກທາງເລືອກ. ເຫມາະສໍາລັບ 10-150kg pallet ແລະເຄື່ອງຢຸດ, ການຈໍາກັດສະຖານີແລະຕໍາແຫນ່ງການໂອນ, ກະບອກ TWQ ເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂມາດຕະຖານທີ່ມີຄ່າໃຊ້ຈ່າຍສູງສໍາລັບສະຖານະການອັດຕະໂນມັດທີ່ມີນ້ໍາຫນັກເບົາແລະຂະຫນາດກາງ.

 1.1 ການອອກແບບຄວາມສູງຂອງການຕິດຕັ້ງຄົງທີ່

     ຮ່າງກາຍທີ່ມີຄວາມສູງຄົງທີ່ປະສົມປະສານຮັບປະກັນການຕິດຕັ້ງທີ່ໄວແລະກົງໄປກົງມາດ້ວຍຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງທີ່ຊ້ໍາກັນສູງ. ມັນສອດຄ່ອງກັບຮູບແບບສະຖານີລໍາລຽງມາດຕະຖານຢ່າງສົມບູນ, ກໍາຈັດຂັ້ນຕອນການປັບລະດັບຄວາມສູງແລະປັບປຸງປະສິດທິພາບໃນການນໍາໃຊ້ໃນສະຖານທີ່.

 1.2 ສີ່ປະເພດປາຍ Rod Versatile (ຂໍ້ໄດ້ປຽບຫຼັກ)

     • B Flat Rod ປະເພດ: ໂຄງປະກອບການ piston rod ຕ້ານການຫມຸນຮາບພຽງສະຫນອງການປະຕິບັດການຢຸດເຊົາທີ່ຫມັ້ນຄົງແລະການຕໍ່ຕ້ານການໂຫຼດ eccentric ທີ່ເຂັ້ມແຂງ, ການຮັກສາຕໍາແຫນ່ງທີ່ຖືກຕ້ອງພາຍໃຕ້ເງື່ອນໄຂຂອງຜົນບັງຄັບໃຊ້ຂ້າງຄຽງ.

     • C Round Rod ປະເພດ: rod piston ກົມຫນາແຫນ້ນທີ່ມີຄວາມທົນທານຕໍ່ຜົນກະທົບທີ່ເພີ່ມຂຶ້ນ, ອອກແບບພິເສດສໍາລັບສະພາບການເຮັດວຽກທີ່ມີກໍາລັງຂ້າງຂະຫນາດໃຫຍ່ແລະຄວາມຕ້ອງການການຈັດຕໍາແຫນ່ງເຄື່ອງມືທີ່ຊັດເຈນ.

     • R Roller Lever ປະເພດ: Lever + ມ້ວນໂຄງສ້າງການຕິດຕໍ່ຫຼຸດຜ່ອນການຢຸດຜົນກະທົບທີ່ມີການເຄື່ອນໄຫວມ້ວນກ້ຽງ, ເຫມາະສໍາລັບການດໍາເນີນງານຄວາມໄວສູງຢ່າງຕໍ່ເນື່ອງສາຍລໍາລຽງ.

     • K ປະເພດ Buffer Lever ທີ່ສາມາດປັບໄດ້: Built-in ບົບໄຮໂດຼລິກ buffer ທີ່ສາມາດປັບໄດ້ອະນຸຍາດໃຫ້ປັບຄວາມຕ້ານທານ damping ຟຣີເພື່ອປັບຕົວເຂົ້າກັບ workpieces ຂອງນ້ໍາທີ່ແຕກຕ່າງກັນແລະຄວາມໄວ conveying, ບັນລຸຜົນກະທົບການຢຸດເຊົາການອ່ອນທີ່ດີທີ່ສຸດສໍາລັບສະພາບການເຮັດວຽກທີ່ມີການປ່ຽນແປງ.

  1.3 ຟັງຊັນການລັອກຕົນເອງທາງເລືອກ (ເວີຊັນ R/K)

     ລຸ້ນ Roller ແລະ buffer lever ຮອງຮັບໂຄງສ້າງການລັອກດ້ວຍກົນຈັກທາງເລືອກ. ຫຼັງຈາກການຢຸດຜົນກະທົບຂອງ workpiece, cylinder ອັດຕະໂນມັດ locks lever ແຂນເພື່ອປ້ອງກັນການຟື້ນຕົວແລະ reverse pushing, ປະສິດທິພາບລົບລ້າງການຍ້າຍ workpiece ແລະຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມຫມັ້ນຄົງຂອງສະຖານີ conveyor ແລະຄວາມສອດຄ່ອງ.

 1.4 ຂະຫນາດກະທັດຮັດ & ໂຄງສ້າງທົນທານ

     ຮ່າງກາຍກະບອກສູບຮັບຮອງເອົາການປິ່ນປົວ anodizing ແຂງໃນຂະນະທີ່ piston rod ປະກອບດ້ວຍແຜ່ນ chrome ແຂງ, ສະຫນອງການຕໍ່ຕ້ານການສວມໄດ້ດີແລະທົນທານຕໍ່ຜົນກະທົບ. ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນມາດຕະຖານປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການຜະລິດທີ່ສະອາດແລະສະຖານະການການເຊື່ອມໂລຫະ splash-proof. ຮ່ອງເຊັນເຊີທີ່ສະຫງວນໄວ້ຢູ່ສີ່ດ້ານອະນຸຍາດໃຫ້ຕິດຕັ້ງສະວິດແມ່ເຫຼັກໂດຍບໍ່ມີການແຊກແຊງໂຄງສ້າງສໍາລັບຮູບແບບທີ່ຍືດຫຍຸ່ນ.

  1.5 ຮູບແບບການເຮັດວຽກທີ່ຫຼາກຫຼາຍ

     ທາງເລືອກຮູບແບບມາດຕະຖານ double-acting ແລະການສະແດງດຽວ (ພາກຮຽນ spring extension / spring retract) ຮູບແບບການປົກຫຸ້ມຂອງຮອບວຽນອັດຕະໂນມັດ, ການປ້ອງກັນຄວາມປອດໄພຂອງພະລັງງານປິດແລະຄວາມຕ້ອງການຢຸດຊົ່ວຄາວ, ຈັບຄູ່ເຫດຜົນການຄວບຄຸມອຸດສາຫະກໍາຕ່າງໆ.

2. ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

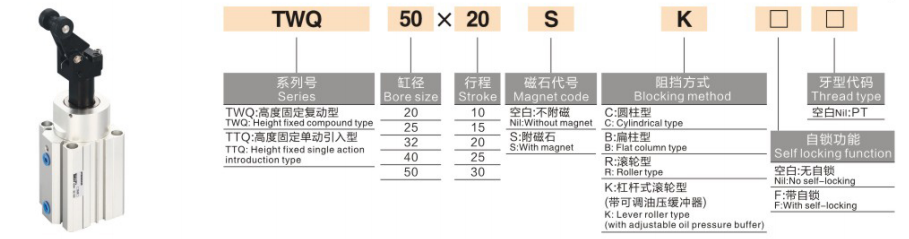

  1. ຕົວຢ່າງຕົວແບບທົ່ວໄປ: TWQ32-20SB, TWQ50-30RK-F

 2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

     • ມາດຕະຖານ Flat Rod Model: TWQ32-20SB (φ32 bore, 20mm stroke, ປາຍ rod ຖັນແປ, buffer ຢາງ)

     • ຕົວແບບ Buffer ທີ່ສາມາດປັບໄດ້ດ້ວຍຕົວລັອກຕົນເອງ: TWQ50-30RK-F (φ50 bore, 30mm stroke, ປັບ lever buffer ບົບໄຮໂດຼລິກ, ມີຫນ້າທີ່ລັອກດ້ວຍຕົນເອງ)

3. ຕົວກໍານົດການດ້ານວິຊາການທົ່ວໄປ (20℃, 0.5MPa ເງື່ອນໄຂມາດຕະຖານ)

  3.1 ຂໍ້ມູນຈໍາເພາະພື້ນຖານ

     • ຮູບແບບການດໍາເນີນການ: double-acting, single-acting (ພາກຮຽນ spring extend / spring retract)

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.05 ~ 1.0MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

     • ການຕັ້ງຄ່າ Buffer: S = Dual-end buffer ຢາງພາລາ; K = buffer ໄຮໂດຼລິກທີ່ສາມາດປັບໄດ້ + buffer ຢາງຄູ່

     • ໂໝດການຫຼໍ່ລື່ນ: ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ

     • ວິທີການຕິດຕັ້ງ: ມາດຕະຖານການຕິດຕັ້ງ flange ຄວາມສູງຄົງທີ່

 3.2 ມາດຕະຖານ Bore & Stroke Combination

  3.3 ແຮງຢຸດທາງທິດສະດີ (ຫົວໜ່ວຍ: N @0.5MPa)

  3.4 ນ້ໍາຫນັກຜະລິດຕະພັນ (ຫນ່ວຍ: kg @ ມາດຕະຖານເສັ້ນເລືອດຕັນໃນ)

4. ແນວທາງການກຳນົດຄ່າຫຼັກ ແລະ ການເລືອກເຟັ້ນ

  4.1 ການເລືອກປະເພດ Rod End

     • B Flat Column Type (ແນະນຳ): ການອອກແບບຕ້ານການຫມຸນແລະຄວາມຫມັ້ນຄົງສູງ, ເຫມາະສົມສໍາລັບການໂຫຼດແສງສະຫວ່າງ (10-80kg) ແລະການດໍາເນີນງານທີ່ມີຄວາມໄວຕ່ໍາ (≤0.3m / s) ໂດຍບໍ່ມີຜົນກະທົບຂ້າງຄຽງທີ່ຈະແຈ້ງ.

     • C ປະເພດຖັນຮອບ: ໂຄງປະກອບການ rod ຫນາ, ທົນທານຕໍ່ຜົນກະທົບທີ່ເຂັ້ມແຂງ, ເຫມາະສໍາລັບສະຖານະການການຈັດຕໍາແຫນ່ງເຄື່ອງມືທີ່ມີແຮງຂ້າງຂະຫນາດໃຫຍ່.

     • R Roller Lever ປະເພດ: ປະສິດທິພາບການມ້ວນທີ່ມີຜົນກະທົບຕ່ໍາແລະລຽບ, ທີ່ສົມບູນແບບສໍາລັບຄວາມໄວສູງ (≤0.5m/s) ແລະນ້ໍາຫນັກເບົາ-ກາງ (30-100kg).

     • K ປະເພດ Buffer Lever ທີ່ສາມາດປັບໄດ້: ສາມາດປັບຄວາມຊຸ່ມຊື່ນໄດ້ ແລະທົນທານຕໍ່ຜົນກະທົບທີ່ເໜືອກວ່າ, ອອກແບບມາສຳລັບການໂຫຼດຂະໜາດກາງ (50–150kg), ຄວາມຖີ່ຂອງການເລີ່ມຕົ້ນ-ຢຸດຄວາມຖີ່ສູງ ແລະ ສະພາບການເຮັດວຽກທີ່ມີຄວາມໄວບໍ່ສະຖຽນ.

  4.2 ການເລືອກຟັງຊັນການລັອກດ້ວຍຕົນເອງ

     • F ປະເພດການລັອກດ້ວຍຕົນເອງ (ແນະນໍາສໍາລັບສາຍອັດຕະໂນມັດ): ມີໃຫ້ສະເພາະລຸ້ນ R/K lever ເທົ່ານັ້ນ. ປ້ອງກັນການຟື້ນຕົວຂອງ workpiece ແລະການຍົກຍ້າຍສະຖານີ, ຢ່າງຫຼວງຫຼາຍປັບປຸງສະຖຽນລະພາບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງສາຍອັດຕະໂນມັດ.

     • ປະເພດບໍ່ລັອກ: ການແກ້ໄຂຄ່າໃຊ້ຈ່າຍທີ່ມີປະສິດທິພາບສໍາລັບສະຖານະການທີ່ມີຜົນກະທົບທາງລົບເລັກນ້ອຍແລະການດໍາເນີນງານການປັບດ້ວຍມື, ບໍ່ແນະນໍາສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດຢ່າງເຕັມທີ່.

  4.3 ການເລືອກຮູບແບບການເຮັດວຽກ

     • ການສະແດງສອງເທົ່າ: ຜົນບັງຄັບໃຊ້ການຢຸດເຊົາສູງສຸດທີ່ມີການປະຕິບັດການຄວບຄຸມ bidirectional, ເຫມາະສົມສໍາລັບສະຖານະການຄວບຄຸມຄວາມຖີ່ສູງແລະອັດຕະໂນມັດຢ່າງເຕັມສ່ວນ.

     • ການສະແດງດ່ຽວ (ພາກຮຽນ spring ຂະຫຍາຍ): ຂະຫຍາຍອັດຕະໂນມັດເພື່ອຢຸດ workpieces ຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ບູລິມະສິດຄວາມປອດໄພສໍາລັບສະຖານີອັນຕະລາຍແລະຄໍາຮ້ອງສະຫມັກປ້ອງກັນການປິດໄຟ.

     • ການສະແດງຄັ້ງດຽວ (ການຖອດຖອນພາກຮຽນ spring): ຢຸດດ້ວຍການສະຫນອງອາກາດແລະປ່ອຍອັດຕະໂນມັດເມື່ອປິດໄຟ, ດັດແປງສໍາລັບສາຍລໍາລຽງເປີດປົກກະຕິແລະວຽກງານຢຸດຊົ່ວຄາວ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ສາຍລຳລຽງເບົາ ແລະ ໜ້າທີ່ປານກາງ: ນໍາໃຊ້ກັບການຢຸດ, ຈໍາກັດແລະການໂອນຕໍາແຫນ່ງຂອງ pallets 10-150kg ແລະແຜ່ນເຄື່ອງມືໃນເອເລັກໂຕຣນິກ, ເຄື່ອງໃຊ້ໃນເຮືອນແລະອຸດສາຫະກໍາອາຫານ.

     • ສາຍການຈັດການວັດສະດຸຄວາມໄວສູງ: ໂຄງສ້າງລີເວີ R/K ຮັບປະກັນການຢຸດການກະທົບກະເທືອນທີ່ລຽບງ່າຍສຳລັບເຄື່ອງບັນຈຸໄຟທີ່ມີຄວາມໄວສູງ (≤0.5m/s) ເທິງເຄື່ອງລຳລຽງລູກກິ້ງ ແລະສາຍແອວ.

     • ສະຖານີອຸປະກອນອັດຕະໂນມັດ: ຮ່າງ​ກາຍ​ກະ​ທັດ​ຮັດ​ສໍາ​ລັບ​ການ​ຕິດ​ຕັ້ງ​ງ່າຍ​, ການ​ນໍາ​ໃຊ້​ຢ່າງ​ກວ້າງ​ຂວາງ​ສໍາ​ລັບ​ເຄື່ອງ​ມື​ການ​ໂຫຼດ / unloading ຈໍາ​ກັດ​, ການ​ຕັ້ງ​ສະ​ຖາ​ນີ​ການ​ປະ​ກອບ​ແລະ​ການ​ຢຸດ​ສະ​ຖາ​ນີ​ກວດ​ກາ​.

     • ສາຍການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ: ເຫມາະສໍາລັບການຢຸດກ່ອງກ່ອງແລະວັດສະດຸ, diverging station blocking and stacking positioning, featuring high cost performance and low maintenance.

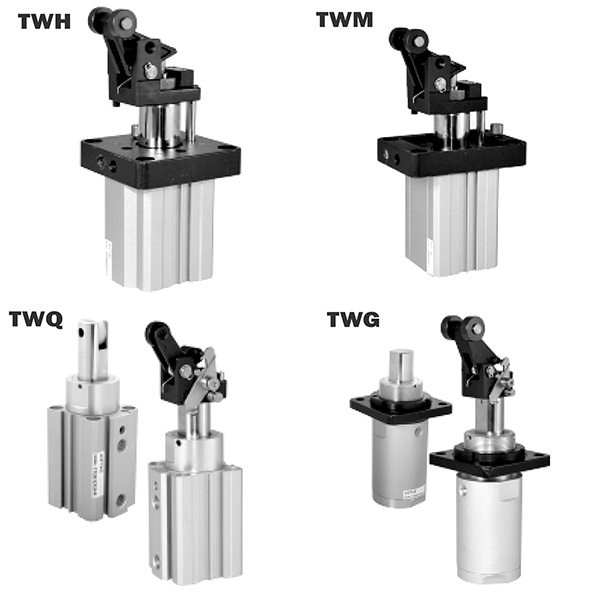

6. TWQ vs TWH/TWM Series ການປຽບທຽບດ່ວນ

7. ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

     1. ການເລືອກຂະຫນາດເຈາະ: ເລືອກ bore ອີງຕາມນ້ໍາຫນັກ workpiece ກັບ 200% ປັດໄຈຄວາມປອດໄພ (ການຢຸດທາງທິດສະດີ ≥ ການໂຫຼດຕົວຈິງ × 2). ເລືອກφ25/φ32 ສໍາລັບການໂຫຼດຕ່ໍາກວ່າ 80kg; ເລືອກφ40/φ50 ສໍາລັບການໂຫຼດ 80-150kg.

     2. Rod End & Buffer ເລືອກ: ຮັບຮອງເອົາ rod ຮາບພຽງ B + S buffer ຢາງພາລາສໍາລັບສະຖານະການໂຫຼດແສງສະຫວ່າງຄວາມໄວຕ່ໍາ; ເລືອກປະເພດ R roller ສໍາລັບສາຍໂຫຼດແສງສະຫວ່າງຄວາມໄວສູງ; ເລືອກປະເພດ buffer ທີ່ສາມາດປັບໄດ້ K ສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂະຫນາດກາງແລະຄວາມຖີ່ສູງ.

     3. ການເລືອກການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ: ອຸປະກອນ F locking ຕົນເອງສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດ; ເລືອກຮູບແບບການສະແດງສອງເທົ່າສໍາລັບການຄວບຄຸມຮອບວຽນຄວາມຖີ່ສູງ; ຮັບຮອງເອົາຮູບແບບການຂະຫຍາຍພາກຮຽນ spring ແບບດ່ຽວສໍາລັບຄວາມປອດໄພ, ບູລິມະສິດແລະສະຖານີປ້ອງກັນການປິດໄຟຟ້າ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH TWQ series SOLH TWQ stopper cylinder ມີການອອກແບບທີ່ກະທັດລັດ, ຄວາມເຂົ້າກັນໄດ້ຂອງຫຼາຍ rod-end ແລະທາງເລືອກໃນການລັອກຕົນເອງແລະຟັງຊັນ buffer ທີ່ສາມາດປັບໄດ້, ສະຫນອງການແກ້ໄຂການຢຸດເຊົາທີ່ມີຄ່າໃຊ້ຈ່າຍສູງ, ຫມັ້ນຄົງແລະມີຄວາມຍືດຫຍຸ່ນສໍາລັບແສງສະຫວ່າງ 10-150kg ແລະລະບົບລໍາລຽງອັດຕະໂນມັດທີ່ມີຫນ້າທີ່ຂະຫນາດກາງ.
