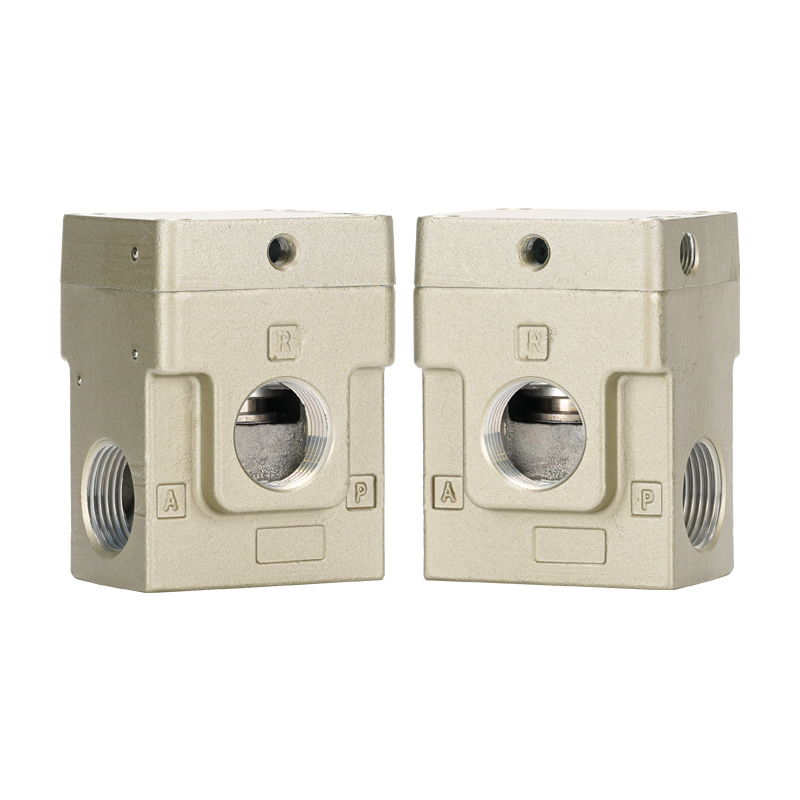

VEX1 Series High Flow 3-Way Relief Pressure Regulator

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ VEX1 ເປັນເຄື່ອງຄວບຄຸມຄວາມກົດດັນປະເພດການບັນເທົາທຸກແບບ 3 ທາງທີ່ມີຄວາມແມ່ນຍໍາສູງ, ຖືກພັດທະນາພາຍໃຕ້ SOLH ໂດຍ Richge Technology. ມັນຊ່ຽວຊານໃນການຮັກສາຄວາມດັນຄົງທີ່ທີ່ຫມັ້ນຄົງ, ການລະບາຍອາກາດຢ່າງໄວວາແລະລະບຽບການຄວາມກົດດັນສອງ / ຫຼາຍຂັ້ນຕອນສໍາລັບວົງຈອນ pneumatic ຫນັກ. ມັນ​ເປັນ​ການ​ແກ້​ໄຂ​ການ​ຄວບ​ຄຸມ​ຄວາມ​ກົດ​ດັນ​ທີ່​ສໍາ​ຄັນ​ສໍາ​ລັບ​ຖັງ​ອາ​ກາດ​ຄວາມ​ກົດ​ດັນ​ສູງ​, ການ​ພັດ​ລົມ​ປະ​ລິ​ມານ​ສູງ​ແລະ​ອຸ​ປະ​ກອນ​ການ​ຂັບ​ກະ​ບອກ​ສູບ​ພະ​ລັງ​ງານ​ສູງ​ຂະ​ຫນາດ​ໃຫຍ່​.

ຄຸນນະສົມບັດຜະລິດຕະພັນຫຼັກ

1. ຄວາມອາດສາມາດຂອງກະແສໄຟຟ້າສູງຫຼາຍ (ຄວາມໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ)

     -- ຮັບຮອງເອົາໂຄງສ້າງ poppet spool ທີ່ສົມດູນແທນທີ່ຈະເປັນການອອກແບບ diaphragm ແບບດັ້ງເດີມ, ມີເສັ້ນເລືອດຕັນໃນເປີດຂະຫນາດໃຫຍ່ແລະການຕໍ່ຕ້ານການໄຫຼຕ່ໍາສຸດ.

     -- ສະຫນອງອັດຕາການໄຫຼຂອງ 3 ~ 5 ເທົ່າຫຼາຍກ່ວາເຄື່ອງຄວບຄຸມຊຸດ AR ທໍາມະດາເພື່ອສະຫນັບສະຫນູນຄວາມຕ້ອງການສະຫນອງອາກາດຫນັກທັນທີທັນໃດ.

     -- ມີພອດລະບາຍອາກາດທີ່ລົ້ນຂະໜາດໃຫຍ່ເພື່ອຮັບຮູ້ການຜ່ອນຄວາມກົດດັນໄດ້ໄວ, ຄວາມກົດດັນດ້ານຫຼັງທີ່ໝັ້ນຄົງ ແລະ ການສະກັດກັ້ນການເໜັງຕີງຂອງຄວາມກົດດັນຢ່າງມີປະສິດທິພາບ.

2. ສະຖຽນລະພາບຄວາມກົດດັນຄວາມແມ່ນຍໍາສູງ

     -- Hysteresis ≤ 0.03 MPa

     -- Repeatability ≤ 0.01 MPa

     -- ຄວາມອ່ອນໄຫວ ≤ 0.01 MPa ການເໜັງຕີງຂອງຄວາມກົດດັນໜ້ອຍທີ່ສຸດ, ເໝາະສົມຢ່າງສົມບູນແບບສຳລັບຄວາມກົດດັນຄົງທີ່ທີ່ມີຄວາມແມ່ນຍໍາ ແລະ ສະພາບການເຮັດວຽກທີ່ໄຫຼຄົງທີ່.

3. ສອງໂຫມດການຄວບຄຸມທາງເລືອກ

     -- ປະເພດນັກບິນທາງອາກາດ (VEX1□00): ຂັບເຄື່ອນໂດຍສັນຍານ pneumatic ພາຍນອກ P1, ນໍາໃຊ້ກັບການຄວບຄຸມໄລຍະໄກ, ໂຮງງານຜະລິດລະເບີດແລະລະບົບສະຫຼັບຄວາມກົດດັນຫຼາຍຈຸດ.

     -- ປະເພດເຄື່ອງທົດລອງ solenoid ພາຍນອກ (VEX1□00+G): ປະສົມປະສານໃນຕົວ solenoid coil pilot ກັບທາງເລືອກ DC24V / AC220V ເພື່ອຮັບຮູ້ການສະຫຼັບຄວາມກົດດັນໄຟຟ້າອັດຕະໂນມັດ.

4. ຂອບເຂດຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ກວ້າງ & ຄວາມຕ້ານທານຄວາມກົດດັນສູງ

     -- ແຮງດັນໄຟຟ້າສູງສຸດ: 1.0 MPa

     -- ລະດັບຄວາມດັນທີ່ກໍານົດໄວ້ທີ່ສາມາດປັບໄດ້: ຮຸ່ນນັກບິນທາງອາກາດ: 0.05 ~ 0.9 MPa ສະບັບທົດລອງ Solenoid: 0.05 ~ 0.7 MPa5. ການປະຕິບັດທີ່ເປັນມິດກັບຜູ້ໃຊ້ແລະການປັບຕົວຂອງອຸນຫະພູມທີ່ກວ້າງຂວາງ · ທິດທາງການຕິດຕັ້ງແບບບໍ່ເສຍຄ່າໂດຍບໍ່ຈໍາກັດມຸມ

     -- ການອອກແບບທີ່ບໍ່ມີການຫລໍ່ລື່ນຢ່າງສົມບູນ, ເຂົ້າກັນໄດ້ກັບວົງຈອນອາກາດແຫ້ງທີ່ບໍ່ມີນໍ້າມັນ

     -- ຊ່ວງອຸນຫະພູມປະຕິບັດງານ: 0 ~ 50 ℃; ຕົວ​ແບບ​ການ​ທົດ​ລອງ​ທາງ​ອາ​ກາດ​ຂະ​ຫຍາຍ​ໄປ 0 ~ 60 ℃​, ການ​ປະ​ຕິ​ບັດ​ການ​ຕ້ານ​ການ​ຂົ້ນ​

ຕາຕະລາງຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການເຕັມ

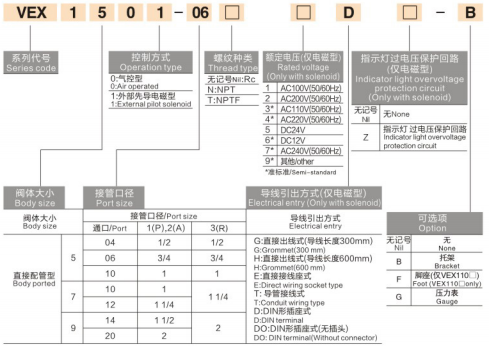

ການຈັດປະເພດແບບຊຸດ

     -- VEX110 □: ຂະໜາດຜອດນ້ອຍ (01/02)

     -- VEX120 □: ຂະໜາດພອດຂະໜາດກາງ-ນ້ອຍ (02/03)

     -- VEX130 □: ຂະໜາດພອດປານກາງ (03/04/06/10)

     -- VEX170 □: ຂະໜາດຜອດໃຫຍ່ (10/12)

     -- VEX190□: ຂະໜາດຜອດໃຫຍ່ພິເສດ (14/20) ລະຫັດຕົວແບບ ExampleVEX1300-03G36-4-01

     -- 130 = ຊຸດພອດຂະໜາດກາງ

     -- 0 = ປະເພດນັກບິນທາງອາກາດ (1 = ປະເພດນັກບິນ Solenoid)

     -- 03 = 3/8" ກະທູ້ພອດ

     -- G36 = DC24V ປະສົມປະສານ solenoid ທົດລອງ (ອຸປະກອນເສີມທາງເລືອກ)

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ສະຖຽນລະພາບຄວາມກົດດັນຢ່າງໄວວາ & ການບັນເທົາທຸກໄວສໍາລັບຖັງເກັບຮັກສາອາກາດຂະຫນາດໃຫຍ່

     -- ອຸ​ປະ​ກອນ​ເປົ່າ​ລົມ​ປະ​ລິ​ມານ​ສູງ​: ການ​ກໍາ​ຈັດ​ຂີ້​ຝຸ່ນ​ອຸດ​ສາ​ຫະ​ກໍາ​, ການ​ເຮັດ​ໃຫ້​ແຫ້ງ​ສ່ວນ​ແລະ​ສະ​ຖາ​ນີ​ລ້າງ​ອາ​ກາດ​

     -- ກະບອກສູບພະລັງແຮງສູງ ແລະມໍເຕີລົມ: ຂັບກະແສຂະໜາດໃຫຍ່ທີ່ໝັ້ນຄົງເພື່ອກຳຈັດຄວາມດັນຂອງທໍ່ສົ່ງ

     -- ການຄວບຄຸມຄວາມກົດດັນສອງຂັ້ນຕອນ / ຫຼາຍຂັ້ນຕອນ: ການຄວບຄຸມດຽວສໍາລັບການປ່ຽນຄວາມກົດດັນຫຼາຍໂດຍຜ່ານສັນຍານ pneumatic ຫຼືໄຟຟ້າ

     -- ວົງຈອນການດຸ່ນດ່ຽງ & ການຄວບຄຸມຄວາມເຄັ່ງຕຶງ: ຄວາມເຄັ່ງຕຶງຄົງທີ່ສໍາລັບການຜະລິດຮູບເງົາ/ສາຍ, ອຸປະກອນເຄື່ອງດຸ່ນດ່ຽງນິວເມຕິກ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH VEX1 balanced poppet regulator exhaust 3-ways combines ultra-high flow capacity, 0.01MPa-level high precision, built-in exhaus exhaust functions and dual air/solenoid pilot modes, ຮັບໃຊ້ເປັນທາງເລືອກການຄວບຄຸມຄວາມກົດດັນທີ່ດີທີ່ສຸດສໍາລັບລະບົບ pneumatic ທີ່ມີນ້ໍາຫນັກທີ່ຮຽກຮ້ອງໃຫ້ມີສະຖຽນລະພາບຄວາມກົດດັນຄົງທີ່, multistage reliefing ຢ່າງໄວວາ.
