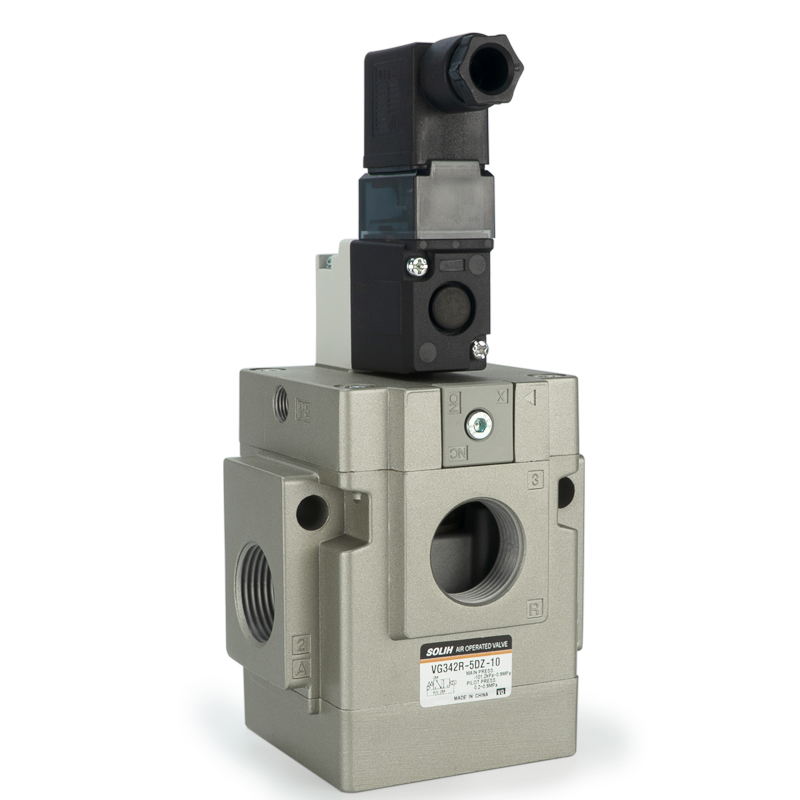

VG342 Series 3-Way Pilot Operated Poppet Solenoid Valve | ເຄື່ອງດູດຝຸ່ນໄຫຼສູງ & ວາວຄວບຄຸມລົມ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ກະແສໄຟຟ້າສູງ 3-Port Pneumatic Solenoid Valve

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH VG342 ເປັນປ່ຽງ solenoid ປະເພດ poppet ທີ່ໃຊ້ການທົດລອງ 3 ທາງສູງ, ອອກແບບມືອາຊີບສໍາລັບການຄວບຄຸມອາກາດ, ສູນຍາກາດແລະຄວາມກົດດັນຕ່ໍາໃນລະບົບ pneumatic ມາດຕະຖານ. ປະກອບດ້ວຍການປະທັບຕາ elastomer, ການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນ, ການໃຊ້ພະລັງງານຕ່ໍາສຸດແລະການປັບຕົວຂອງຄວາມກົດດັນທີ່ກວ້າງ, ມັນສະຫນັບສະຫນູນການປ່ຽນທີ່ມີຄວາມຍືດຫຍຸ່ນລະຫວ່າງປິດປົກກະຕິ (NC), ເປີດປົກກະຕິ (NO) ແລະຮູບແບບການທົດລອງພາຍນອກໂດຍຜ່ານການທົດແທນການປົກຫຸ້ມແບບງ່າຍດາຍ. ດ້ວຍຄວາມສາມາດໃນການໄຫຼຂະຫນາດໃຫຍ່, ການຕອບສະຫນອງໄວແລະການປະຕິບັດຮອບວຽນຄວາມຖີ່ສູງ, ມັນເຮັດຫນ້າທີ່ເປັນປ່ຽງຄວບຄຸມຫຼັກທົ່ວໆໄປແລະມີປະສິດທິພາບສໍາລັບລະບົບສູນຍາກາດ, ເຄື່ອງກະຕຸ້ນ pneumatic ເຈາະຂະຫນາດໃຫຍ່ແລະອຸປະກອນ pneumatic ຫຼາຍວົງຈອນ.

2. ລັກສະນະຜະລິດຕະພັນຫຼັກ

     • ໂຄງສ້າງ Poppet ມືອາຊີບ & ການຜະນຶກທີ່ເຊື່ອຖືໄດ້: ຮັບຮອງເອົາການອອກແບບ poppet ທົດລອງ 3-port ທີ່ມີໂຄງສ້າງປະທັບຕາ elastomer ທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ, ຮັບປະກັນການຮົ່ວໄຫຼຂອງສູນ, ການຕັດປິດແຫນ້ນແລະການດໍາເນີນງານຮອບວຽນທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ.

     • ຄວາມ​ສາ​ມາດ​ປັບ​ຕົວ​ໄດ້​ຂະ​ຫນາດ​ກາງ​ແລະ​ຄວາມ​ກົດ​ດັນ: ເຫມາະສໍາລັບການບີບອັດອາກາດແລະສະພາບແວດລ້ອມສູນຍາກາດ. ໂໝດນັກບິນພາຍໃນຮອງຮັບ 0.2~0.9MPa, ໃນຂະນະທີ່ໂໝດນັກບິນພາຍນອກກວມເອົາສູນຍາກາດເຕັມ -101.2kPa ຫາ 0.9MPa, ປັບຕົວເຂົ້າກັບເງື່ອນໄຂການເຮັດວຽກຂອງຄວາມກົດດັນຕ່ໍາແລະສູນຍາກາດຕ່າງໆ.

     • ບໍ່ມີການເໜັງຕີງ ແລະ ການບຳລຸງຮັກສາຕ່ຳ: ການອອກແບບໂຄງສ້າງພາຍໃນທີ່ດີທີ່ສຸດກໍາຈັດຄວາມຕ້ອງການຂອງນ້ໍາມັນຫລໍ່ລື່ນ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຮັກສາປະຈໍາວັນແລະຫຼີກເວັ້ນມົນລະພິດຂະຫນາດກາງ, ເຫມາະສົມສໍາລັບສະຖານະການອຸດສາຫະກໍາທີ່ສະອາດ.

     • ໂໝດການບໍລິໂພກພະລັງງານສອງເທົ່າ ແລະ ການປະຢັດພະລັງງານ: ພະລັງງານ DC ມາດຕະຖານແມ່ນພຽງແຕ່ 4W; ປະເພດພະລັງງານຕ່ໍາແລະໄລຍະຍາວບັນລຸໄດ້ການບໍລິໂພກພະລັງງານຕໍ່າສຸດ 1.8W, ປະສິດທິພາບການຫຼຸດຜ່ອນອຸປະກອນປະຕິບັດການບໍລິໂພກພະລັງງານ.

     • ປະສິດທິພາບການໄຫຼຂະຫນາດໃຫຍ່ທີ່ເຫນືອກວ່າ: ການໄຫຼເຂົ້າທີ່ມີປະສິດທິພາບສູງສຸດ C-value ຮອດ 38 dm³/(s·bar) ແລະຄ່າ Cv ເຖິງ 9.8. ມັນສະຫນັບສະຫນູນຫຼາຍ caliber specifications ທີ່ມີປະສິດຕິຜົນຂອງພື້ນທີ່ເຖິງ 210mm², ຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການການລະບາຍອາກາດຢ່າງໄວວາຂອງອົງປະກອບ pneumatic ຂະຫນາດໃຫຍ່.

     • ການປ່ຽນຫນ້າທີ່ປ່ຽນແປງໄດ້: ການທໍາງານຂອງປ່ຽງສາມາດປ່ຽນເປັນອິດສະຫຼະໃນບັນດາ NC (ປິດປົກກະຕິ), NO (ເປີດປົກກະຕິ) ແລະຮູບແບບການທົດລອງພາຍນອກເທົ່ານັ້ນໂດຍການປ່ຽນຝາເທິງ, ຮັບຮູ້ອະເນກປະສົງຂອງຫນຶ່ງປ່ຽງແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນສິນຄ້າຄົງຄັງແບບຈໍາລອງ.

     • ຄໍາຮ້ອງສະຫມັກຫຼາຍຫນ້າທີ່: ສາມາດໃຊ້ເປັນປ່ຽງຄວບຄຸມການເປີດ-ປິດແບບດັ້ງເດີມ, ເຊັ່ນດຽວກັນກັບປ່ຽງເລືອກແລະວາວກະຈາຍພາຍໃຕ້ການຕັ້ງຄ່າການທົດລອງພາຍນອກ, ມີຄວາມເຂົ້າກັນໄດ້ກັບ scene ສູງທີ່ສຸດ.

3. ຕື່ມຂໍ້ມູນສະເພາະດ້ານເຕັກນິກ

4. ຂໍ້ມູນສະເພາະດ້ານໄຟຟ້າ

 4.1 ລະດັບແຮງດັນ

     • ແຮງດັນໄຟຟ້າ AC: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • ແຮງດັນ DC: 12V, 24V

  4.2 ການບໍລິໂພກພະລັງງານ

     • ມາດຕະຖານ DC: 4W

     • ພະລັງງານຕໍ່າ (ປະເພດ Y): 1.8W

     • ພະລັງງານໃນໄລຍະຍາວ (ປະເພດ E): 1.8W

     • AC: Inrush 12.7VA / ຖື 7.6VA

  4.3 ວິທີການສາຍ

     • G ປະເພດ: ສາຍໄຟທາງອອກໂດຍກົງ

     • ປະເພດ D: ປະເພດຊັອກເກັດ DIN (ທາງເລືອກທີ່ມີໄຟຊີ້ບອກ / ການປົກປ້ອງ overvoltage)

5. Model Coding Rules & Interpretation

  ຕົວຢ່າງຕົວແບບທົ່ວໄປ: VG342-04G-1A

     • VG342: ລະຫັດຊຸດສໍາລັບ 3-way high-flow pilot-operated poppet valve solenoid

     • ລະຫັດຂະຫນາດພອດ: 04=1/2", 06=3/4", 10=1"

     • ປະເພດສາຍໄຟ: G=ຊ່ອງສຽບໂດຍກົງ, D=DIN socket

     • ລະຫັດແຮງດັນ: 1=AC100V, 4=AC220V, 6=DC24V

     • ໂໝດວົງຈອນ: A=ປິດປົກກະຕິ (NC), B=ເປີດປົກກະຕິ (NO), R=External Pilot

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການຄວບຄຸມລະບົບສູນຍາກາດ: ເຫມາະສໍາລັບຖ້ວຍດູດສູນຍາກາດ, ເຄື່ອງກໍາເນີດສູນຍາກາດແລະວົງຈອນການຖືແລະປ່ອຍສູນຍາກາດອັດຕະໂນມັດ.

     • ເຄື່ອງກະຕຸ້ນກະແສລົມຂະໜາດໃຫຍ່: ຈັບຄູ່ກັບກະບອກສູບຂະໜາດໃຫຍ່ ແລະ ທໍ່ລົມເພື່ອຮັບຮູ້ການກະທຳຂອງລົມໄວ ແລະ ມີພະລັງ.

     • ວົງຈອນຂອງແຫຼວທີ່ມີຄວາມກົດດັນຕໍ່າ ແລະຈຸນລະພາກ: ການຄວບຄຸມທີ່ຫມັ້ນຄົງສໍາລັບລະບົບລໍາລຽງຂອງນ້ໍາທີ່ມີຄວາມກົດດັນຕ່ໍາ pneumatic ແລະຈຸນລະພາກ.

     • ລະບົບວາວ Manifold: ໃຊ້ເປັນປ່ຽງຄວບຄຸມຫຼັກ ແລະວາວການຄັດເລືອກ/ການແຈກຢາຍສໍາລັບລະບົບນິວເມຕິກປະສົມປະສານຫຼາຍວົງຈອນ.

     • ອຸປະກອນປະຢັດພະລັງງານຄວາມຖີ່ສູງ: ເຫມາະສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ຮຽກຮ້ອງໃຫ້ມີການປະຕິບັດການເປີດປິດເລື້ອຍໆແລະການປະຕິບັດການປະຫຍັດພະລັງງານໃນໄລຍະຍາວ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ປ່ຽງ solenoid ປະຕິບັດການ 3 ທາງຊຸດ SOLH VG342 ປະສົມປະສານການໄຫຼຂະຫນາດໃຫຍ່, ຄວາມເຂົ້າກັນໄດ້ສູນຍາກາດ, ການບໍລິໂພກພະລັງງານຕ່ໍາແລະຟັງຊັນສະຫຼັບຫຼາຍໂຫມດ, ເປັນປ່ຽງຄວບຄຸມຫຼັກທີ່ມີປະສິດທິພາບສູງ, ປະຫຍັດພະລັງງານແລະອະເນກປະສົງສໍາລັບລະບົບສູນຍາກາດ, ວົງຈອນນິວເມຕິກກະແສຂະຫນາດໃຫຍ່ແລະອຸປະກອນອັດຕະໂນມັດຄວາມຖີ່ສູງ.
