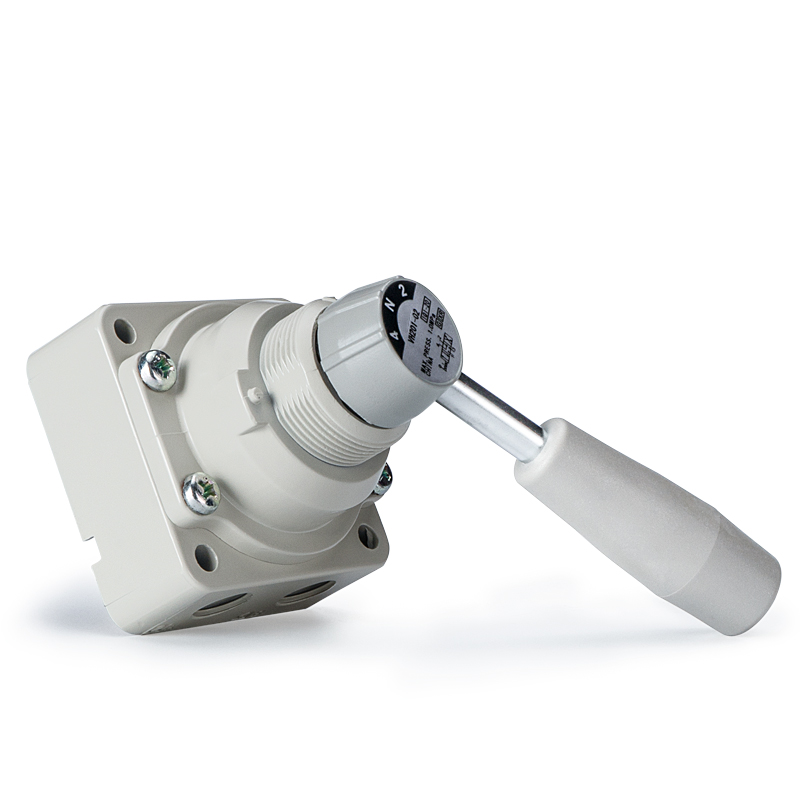

VH Series 4-Way Manual Rotary Hand Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ VH ແມ່ນວາວມື rotary ຄູ່ມື 4 ທາງທີ່ດໍາເນີນການໂດຍການຫມຸນຂອງມືຈັບ 90 °ເພື່ອສະຫຼັບວົງຈອນອາກາດ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການປ່ຽນທິດທາງຄູ່ມື, ການມອບຫມາຍຂອງອຸປະກອນ, ການຢຸດສຸກເສີນແລະການປ່ຽນແຫຼ່ງອາກາດໃນລະບົບ pneumatic, ມີໂຄງສ້າງກົນຈັກງ່າຍດາຍ, ຄວາມຫນ້າເຊື່ອຖືທີ່ຫມັ້ນຄົງແລະການຊີ້ບອກຕໍາແຫນ່ງສາຍຕາທີ່ຊັດເຈນ.

ໂຄງສ້າງຫຼັກ ແລະຫຼັກການການເຮັດວຽກ

     -- ປະເພດວາວ: 4-way ຄູ່ມື rotary spool valve

     -- ຮູບແບບການເຮັດວຽກ: 90° ຈັດການຫມຸນສໍາລັບການປ່ຽນຕໍາແຫນ່ງ

     -- ຄຳນິຍາມຂອງພອດ: P supply inlet, A/B work output ports, R exhaust ports

     -- ສາມ​ຫນ້າ​ທີ່​ສູນ​ກາງ​ມາດ​ຕະ​ຖານ​:

        1. ສູນປິດ (ຕົວແບບ 200/210): ພອດທັງໝົດປະທັບຕາຢູ່ຈຸດສູນກາງເພື່ອຮັກສາຄວາມກົດດັນຂອງກະບອກສູບ.

        2. Center Exhaust (Model 201/211): Port A & B ເຊື່ອມຕໍ່ກັບ exhaust ສໍາລັບການປ່ອຍຄວາມກົດດັນຢ່າງເຕັມທີ່.

        3. 2 ຕໍາແຫນ່ງ (ແບບ 202/212): ບໍ່ມີຕໍາແຫນ່ງສູນກາງ, ພຽງແຕ່ສອງລັດ P→A / P→B.

     -- ໂຄງສ້າງປະທັບຕາ: ປະທັບຕາ rotary spool ຄວາມແມ່ນຍໍາທີ່ມີການຮົ່ວໄຫລພາຍໃນຕ່ໍາສຸດ

     -- ຕົວເລືອກການຕິດຕັ້ງ: ທໍ່ດ້ານຂ້າງ/ທໍ່ລຸ່ມ; panel mounting / direct valve body mounting.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກ

  1. ຕົວກໍານົດການທົ່ວໄປທົ່ວໄປ

     -- ນໍ້າທີ່ໃຊ້ໄດ້: ອາກາດບີບອັດ

     -- ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.5 MPa

     -- ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- ອຸນ​ຫະ​ພູມ​ແວດ​ລ້ອມ​ແລະ​ປານ​ກາງ​: -5 ~ +60 ℃ (ບໍ່​ໄດ້​ອະ​ນຸ​ຍາດ​ໃຫ້ icing​)

     -- ມຸມຫມຸນການດໍາເນີນງານ: 90°

     -- ຄວາມ​ຕ້ອງ​ການ​ຂອງ​ນ​້​ໍາ​ມັນ​: ບໍ່​ມີ​ການ​ຫລໍ່​ຫລອມ​; ISO VG32 turbine oil lubrication ທາງເລືອກ

     -- ວັດສະດຸ: ຮ່າງກາຍວາວ – ໂລຫະປະສົມສັງກະສີ/ອາລູມີນຽມທີ່ຫລໍ່ຕາຍ; handle – ຢາງວິສະວະກໍາ

  2. Series Size & Port Parameter Table

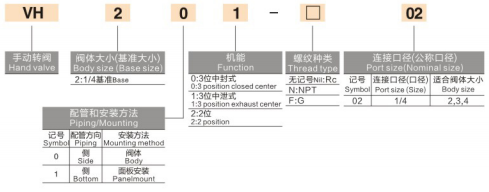

ຄໍາອະທິບາຍລະຫັດຕົວແບບ

  1. ຕົວຢ່າງ: VH210-02

     -- VH: ລະຫັດຊຸດພື້ນຖານ

     -- 2: ລະຫັດຂະໜາດ (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: ຮູບແບບທໍ່ (0 = ພອດຂ້າງ, 1 = ຮູລຸ່ມ)

     -- 0: ການທໍາງານຂອງສູນກາງ (0=ປິດສູນ, 1=ສູນຫາຍ, 2=2-ຕໍາແຫນ່ງ)

     -- 02: ລະຫັດຂະໜາດຜອດ (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. ຮູບແບບມາດຕະຖານທີ່ນິຍົມ

     -- VH210-02: 1/4", ທໍ່ລຸ່ມ, ສູນ 3 ຕໍາແຫນ່ງປິດ (ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ)

     -- VH200-02: 1/4", ທໍ່ດ້ານຂ້າງ, ສູນ 3 ຕໍາແຫນ່ງປິດ

     -- VH201-02: 1/4", ທໍ່ດ້ານຂ້າງ, ທໍ່ສູນ 3 ຕໍາແຫນ່ງ

    -- VH310-03: 3/8", ທໍ່ລຸ່ມ, ສູນ 3 ຕໍາແຫນ່ງປິດ

 ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

  1. ການດໍາເນີນງານ intuitive ກັບ Built-In ລັອກຕໍາແຫນ່ງ

      90° rotary handle ກັບຕໍາແຫນ່ງສະຫຼັບເຫັນໄດ້ຊັດເຈນ; lock ຕໍາແຫນ່ງກົນຈັກປະສົມປະສານປ້ອງກັນບໍ່ໃຫ້ເກີດ misoperation ໂດຍບັງເອີນ.

  2. ສາມທາງເລືອກຫນ້າທີ່ສູນສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ຫຼາກຫຼາຍ

     -- ສູນປິດ (200/210): ຮັກສາຄວາມກົດດັນຂອງການຍຶດກະບອກສູບໃນລະຫວ່າງການປິດອຸປະກອນ

     -- Center Exhaust (201/211): ການບັນເທົາຄວາມກົດດັນທີ່ປອດໄພແລະລະບົບລະບາຍອາກາດຢ່າງເຕັມທີ່ສໍາລັບການບໍາລຸງຮັກສາ

     -- 2-Position (202/212): ການສະຫຼັບສອງທິດທາງແບບງ່າຍໆ ໂດຍບໍ່ມີການຖືຕຳແໜ່ງປານກາງ

  3. ການອອກແບບຫຼາຍ Mount ທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ

     ສະຫນັບສະຫນູນທັງສອງທໍ່ດ້ານຂ້າງແລະຮູບແບບທໍ່ລຸ່ມ; ມີສອງວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງກະດາດກະໂປງຫຼືການແກ້ໄຂຕົວວາວໂດຍກົງ.

  4. ທົນທານຕໍ່ຊີວິດການບໍລິການທີ່ຍາວນານ & ການບໍາລຸງຮັກສາ - ບໍ່ເສຍຄ່າ

      ໂຄງສ້າງປະທັບຕາ rotary ທົນທານທີ່ມີຝຸ່ນແລະທົນທານຕໍ່ການປົນເປື້ອນ; ບໍ່ຈໍາເປັນຕ້ອງມີການລະບາຍນໍ້າ ຫຼືການບຳລຸງຮັກສາແບບປົກກະຕິ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ການສະຫຼັບສອງທິດທາງຄູ່ມືສຳລັບກະບອກສູບລົມ

     -- ການ​ຄວບ​ຄຸມ​ດ້ວຍ​ມື​ການ​ຊົ່ວ​ຄາວ​, ການ​ລະບາຍ​ຄວາມ​ກົດ​ດັນ​ໃນ​ລະ​ຫວ່າງ​ການ​ມອບ​ຫມາຍ​ແລະ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ອຸ​ປະ​ກອນ​

     -- ການໂດດດ່ຽວຢຸດສຸກເສີນ ແລະ ການຕັດແຫຼ່ງອາກາດສຳລັບການປິດກັ້ນຄວາມປອດໄພຂອງເຄື່ອງຈັກ

     -- ສະຖານີກະຕຸ້ນຄູ່ມືສໍາລັບອຸປະກອນການຜະລິດເຄິ່ງອັດຕະໂນມັດ

     -- ການສາທິດວົງຈອນນິວເມຕິກ ແລະ ເບຕົງສອນການຄວບຄຸມພື້ນຖານ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ປ່ຽງມື rotary ຄູ່ມື SOLH VH 4 ທິດທາງມີລັກສະນະການດໍາເນີນງານຂອງ rotary 90 °, ສາມຫນ້າທີ່ສູນກາງທີ່ປ່ຽນໄດ້, ທາງເລືອກທໍ່ດ້ານຂ້າງ / ລຸ່ມແລະວິທີການຕິດຕັ້ງສອງກະດານ / ວາວ, ຮັບໃຊ້ເປັນອົງປະກອບມາດຕະຖານທົ່ວໄປສໍາລັບການສະຫຼັບນິວເມຕິກຄູ່ມື, ການມອບຫມາຍໃນສະຖານທີ່ແລະການແຍກວົງຈອນອາກາດຄວາມປອດໄພ.
