VHK Series 2/2 & 3/2 Way Knob Manual Valve | Finger Rotary Valve ເຂົ້າກັນໄດ້ກັບ SMC VHK Series

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນແບບເຕັມຮູບແບບສໍາລັບ SMC VHK Original Series

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH VHK ແມ່ນວາວຕັດດ້ວຍມືປະເພດລູກບິດຂະໜາດນ້ອຍແບ່ງອອກເປັນVHK2 2/2 ທາງ ແລະVHK3 3/2 ທາງ ປະເພດ. ມັນຮັບຮອງເອົາການອອກແບບລູກບິດ 90° ເພື່ອຮັບຮູ້ການຄວບຄຸມການເປີດ-ປິດວົງຈອນນິວເມຕິກ. ຮູບແບບ 3/2 ມີລັກສະນະໂຄງສ້າງທໍ່ລະບາຍອາກາດທີ່ເຊື່ອງໄວ້ເຊິ່ງຈະປ່ອຍຄວາມກົດດັນທີ່ຕົກຄ້າງໂດຍອັດຕະໂນມັດຈາກພອດ A ເມື່ອປິດ, ໂດຍບໍ່ມີພອດ R ພາຍນອກທີ່ຕ້ອງການ. ອອກແບບມາສໍາລັບການຕິດຕັ້ງທໍ່ໂດຍກົງໃນເສັ້ນໂດຍບໍ່ມີການຕິດຕັ້ງພື້ນຖານເພີ່ມເຕີມ, ມັນເຮັດຫນ້າທີ່ເປັນສະຫຼັບຄູ່ມືທີ່ເຫມາະສົມສໍາລັບທໍ່ສາຂາ pneumatic, ປ່ຽງການບັນເທົາຄວາມກົດດັນດ້ານຄວາມປອດໄພຢູ່ທາງຫນ້າຂອງປ່ຽງ solenoid, ແລະການຄວບຄຸມການປິດວົງຈອນສູນຍາກາດ. ຊຸດເຕັມແມ່ນມີມິຕິແລະເຮັດວຽກທີ່ເຫມາະສົມກັບຊຸດ SMC VHK ຕົ້ນສະບັບສໍາລັບການປ່ຽນແທນໂດຍກົງ.

  1.1 ການກຳນົດຫຼັກ ແລະ ເຫດຜົນການດຳເນີນງານ

     • Knob Color Marking: ລູກບິດສີຂີ້ເຖົ່າສໍາລັບ VHK2 ປະເພດ 2 ທາງ; ປຸ່ມສີຟ້າສໍາລັບປະເພດ 3-way VHK3, ບັນລຸການກໍານົດໄວສາຍຕາ

     • ສະຫຼັບ Logic: ໝູນວຽນຕາມເຂັມໂມງ 90° ສຳລັບການເປີດປ່ຽງ; ໝຸນຕາມເຂັມໂມງ 90° ສຳລັບການປິດວາວ, ມີຕົວຊີ້ສະຖານະຕົວຊີ້ລູກບິດທີ່ຊັດເຈນ

     • ໂຄງສ້າງຜະນຶກ: ການອອກແບບການຜະນຶກປ່ຽງປ່ຽງ Poppet ສະຫນອງການປະຕິບັດການລະບາຍອາກາດທີ່ດີເລີດດ້ວຍການຮົ່ວໄຫຼຈຸນລະພາກຕ່ໍາສຸດ. ແຮງບິດປະຕິບັດການແສງສະຫວ່າງສູງສຸດ (0.04 ~ 0.14N·m) ຊ່ວຍໃຫ້ການຫມຸນນິ້ວມືແລະສະຫຼັບງ່າຍ

2. Model Coding Rules & Interface ຂໍ້ມູນຈໍາເພາະ

     ເຫດຜົນການຂຽນລະຫັດ: VHK[2/3][A]-[Front Port Spec]-[Rear Port Spec]

  2.1 ນິຍາມຕົວແບບ

     • VHK2: ປະເພດ 2/2 ວິທີຕັດດຽວ

     • VHK3: 3/2 ວິທີການຕັດອອກ + ປະເພດການບັນເທົາຄວາມກົດດັນທີ່ຕົກຄ້າງ

     • ຄຳຕໍ່ທ້າຍ: ໂຄງສ້າງ knob ຕ້ານການຫຼຸດລົງໃຫມ່ຍົກລະດັບ (ສະບັບປັບປຸງ); ບໍ່ມີ A ສໍາລັບສະບັບເກົ່າມາດຕະຖານ

     • R ຕໍ່ທ້າຍ: ຮ່າງກາຍປ່ຽງກັນໄຟທີ່ທົນທານຕໍ່ໄຟ

  2.2 Port Type Code Definition

     • F ລະຫັດ: ພອດ Push-fit ສໍາລັບການເຊື່ອມຕໍ່ທໍ່ nylon PU

     • S ລະຫັດ: ພອດກະທູ້ພາຍນອກສໍາລັບການເຊື່ອມຕໍ່ທໍ່ threaded

  2.3 ຕົວ​ຢ່າງ​ການ​ນໍາ​ໃຊ້​ຕົວ​ຢ່າງ​:

     • VHK3A-08F-02ສ: 3/2 way upgraded anti-drop knob valve, P port φ8 push-fit, A port G1/4 thread ພາຍນອກ

     • VHK2-06F-06F: 2/2 way standard valve, dual-port φ6 push-fit ຊື່ຜ່ານປະເພດ

  2.4 ບັນຊີລາຍຊື່ເຕັມຂອງການໂຕ້ຕອບແບບເຕັມຮູບແບບ

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

4. ຄວາມແຕກຕ່າງທາງດ້ານໜ້າທີ່ຫຼັກ (ຄູ່ມືການເລືອກຫຼັກ)

 4.1 VHK2 2/2 Way (Grey Knob)

     • ລັດເປີດ: P⇋A ດໍາເນີນການຢ່າງເຕັມສ່ວນສໍາລັບການສະຫນອງອາກາດທີ່ຫມັ້ນຄົງ

     • ລັດປິດ: P ແລະພອດ A ຖືກຕັດອອກຢ່າງສົມບູນໂດຍບໍ່ມີການທໍາງານຂອງສະຫາຍ

     • ຄໍາຮ້ອງສະຫມັກຫຼັກ: ການຄວບຄຸມການເປີດ-ປິດທໍ່ທໍ່ບໍລິສຸດ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຖືວົງຈອນສູນຍາກາດແລະສະຫຼັບແຫຼ່ງອາກາດຕົ້ນຕໍ

  4.2 VHK3 3/2 Way (Blue Knob)

     • ລັດເປີດ: P→ ທໍ່ລະບາຍອາກາດສໍາລັບການເຮັດວຽກຂອງອຸປະກອນປົກກະຕິ

     • ລັດປິດ: P port ປິດ, A port ອັດຕະໂນມັດ exhausts ຄວາມກົດດັນທີ່ເຫຼືອໂດຍຜ່ານຊ່ອງທາງເຊື່ອງໄວ້ໃນຕົວ

     • ຂໍ້ໄດ້ປຽບຫຼັກ: ການປ່ອຍອາຍແກັສທີ່ເຫລືອຢູ່ຫນຶ່ງທີ່ສໍາຄັນຫຼັງຈາກການປິດເຄື່ອງ, ການກໍາຈັດອັນຕະລາຍຄວາມກົດດັນທີ່ຕົກຄ້າງແລະຮັບປະກັນການຖອດປ່ຽງທີ່ປອດໄພແລະການບໍາລຸງຮັກສາອຸປະກອນ.

5. ຂໍ້ໄດ້ປຽບຫຼັກໂຄງສ້າງ

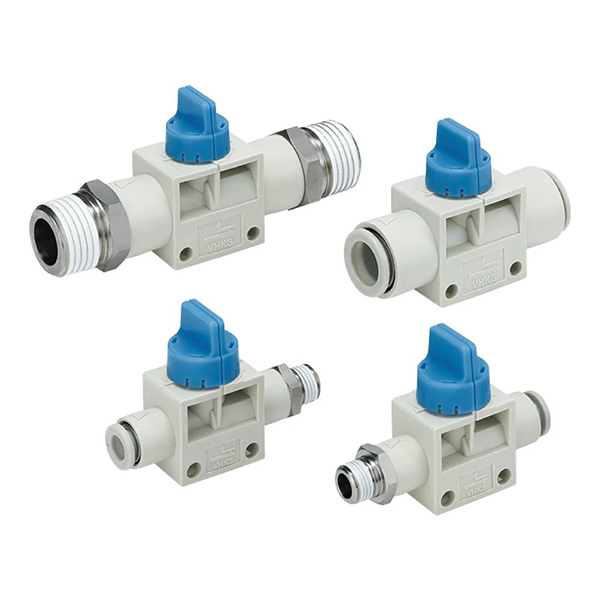

     • 4 ທໍ່ Universal ປະສົມປະສານ: ຮອງຮັບ F-F dual push-fit, S-S ສອງ thread ພາຍນອກ, F-S P-push/A-thread, S-F P-thread/A-push ຮູບແບບການເຊື່ອມຕໍ່, ສາມາດປັບຕົວໄດ້ຢ່າງເຕັມສ່ວນກັບຮູບແບບທໍ່ຕ່າງໆໃນສະຖານທີ່.

     • ວົງເລັບຄົງທາງເລືອກ: ປະກອບກັບຕົວຍຶດຕິດ snap-on ສໍາລັບການຕິດຕັ້ງແຜງທາງເລືອກແລະຕູ້, ວິທີການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ

     • ຍົກລະດັບໂຄງສ້າງຕ້ານການລຸດລົງ VHK-A: ການອອກແບບການຕ້ານການ loosening knob ທີ່ດີທີ່ສຸດ, ປະສິດທິພາບປ້ອງກັນ knob ຫຼຸດລົງໃນລະຫວ່າງການປະຕິບັດງານຊ້ໍາຄວາມຖີ່ສູງ, ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການບໍລິການ

     • ຂະໜາດນ້ອຍກະທັດຮັດ: ການ​ອອກ​ແບບ​ຮ່າງ​ກາຍ​ຂະ​ຫນາດ​ນ້ອຍ​ສຸດ​, ເຫມາະ​ສົມ​ຢ່າງ​ສົມ​ບູນ​ສໍາ​ລັບ​ການ troughs ສາຍ​, ຊ່ອງ​ຫວ່າງ​ອຸ​ປະ​ກອນ​ແຄບ​ແລະ​ວົງ​ຈອນ pneumatic ຈຸນ​ລະ​ພາກ​ຫນາ​ແຫນ້ນ

     • ປະສິດທິພາບການຜະນຶກທີ່ດີເລີດ: ໂຄງປະກອບການປະທັບຕາ poppet ຄວາມແມ່ນຍໍາບັນລຸການຮົ່ວໄຫລຈຸນລະພາກຕ່ໍາສຸດ, ຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ airtight

6. ຄວາມແຕກຕ່າງທີ່ເລືອກ: VHK Knob Valve vs HSV Hand Slide Valve

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • Solenoid Valve Front ການບັນເທົາຄວາມກົດດັນດ້ານຄວາມປອດໄພ: ແຫຼ່ງອາກາດ → VHK3 → solenoid valve. ປ່ຽງ 3 ທາງອັດຕະໂນມັດຈະປ່ອຍຄວາມກົດດັນທີ່ເຫຼືອຢູ່ຫລັງປ່ຽງໃນເວລາທີ່ປິດ, ຮັບຮູ້ການຖອດປະກອບຢ່າງປອດໄພແລະການບໍາລຸງຮັກສາອົງປະກອບຂອງນິວເມຕິກໂດຍບໍ່ມີຄວາມສ່ຽງຕໍ່ຄວາມກົດດັນ.

     • ການຄວບຄຸມການເປີດ-ປິດວົງຈອນສູນຍາກາດ: VHK2 ປ່ຽງ 2 ທາງທີ່ຕິດຕັ້ງຢູ່ໃນທໍ່ດູດດູດຂອງທໍ່ສູນຍາກາດ, ຕັດຄວາມກົດດັນສູນຍາກາດຢ່າງຫມັ້ນຄົງຫຼັງຈາກການປິດເພື່ອຮັກສາຜົນຂອງການຖືສູນຍາກາດແລະຫຼີກເວັ້ນການຮົ່ວໄຫຼຂອງອາກາດ.

     • Tooling Micro Cylinder Switch Branch: ນໍາໃຊ້ກັບການຄວບຄຸມການເລີ່ມຕົ້ນ - ຢຸດຄູ່ມືທ້ອງຖິ່ນຂອງແຫຼ່ງອາກາດກະບອກຈຸນລະພາກ, ສະດວກສໍາລັບການ debugging ອຸປະກອນດຽວ, ການບໍາລຸງຮັກສາແລະການສະຫຼັບວົງຈອນເອກະລາດ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH VHK ແມ່ນວາວຄູ່ມືການໃຊ້ນິ້ວມືຫມຸນ 90° ທີ່ເຂົ້າກັນໄດ້ຢ່າງສົມບູນກັບຊຸດ VHK ຕົ້ນສະບັບ SMC. ດ້ວຍ 2-way cut-off and 3-way residual pressure relief functions dual, diversified thread/push-fit interface combinations and ultra-light operation, it is the best mini manual switch valve for pneumatic circuit circuits, pilot control and vacuum system security protection.
