VM2 (VM200) Series Medium 2/3 Port Mechanical Poppet Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ VM2 (VM200) ແມ່ນວາວ poppet ກົນຈັກຂະໜາດກາງ 2/3 ພອດທີ່ສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບແບບມາດຕະຖານ SMC. ການຮັບຮອງເອົາການກໍ່ສ້າງປະທັບຕາ poppet ທີ່ເຊື່ອຖືໄດ້, ມັນມີຄວາມສາມາດໃນການໄຫຼສູງທີ່ໂດດເດັ່ນ (Cv≈0.87), ພອດມາດຕະຖານ Rc1/4 ທົ່ວໄປ, ການກໍ່ສ້າງອຸດສາຫະກໍາທີ່ເຂັ້ມແຂງແລະຫົວ actuator ປ່ຽນໄດ້ຢ່າງສົມບູນ. ມັນເປັນປ່ຽງຄວບຄຸມກົນຈັກຕົ້ນຕໍສໍາລັບການກວດພົບການຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ການດໍາເນີນງານຄູ່ມືແລະການສະຫຼັບວົງຈອນທາງອາກາດໃນທຸກປະເພດຂອງເຄື່ອງຈັກອັດຕະໂນມັດ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

  1 ຕົວກໍານົດການພື້ນຖານ

     -- ລະຫັດຊຸດ: VM200 (ຊື່ສັ້ນ VM2)

     -- ປະເພດວົງຈອນ: 2-port (VM22x), 3-port (VM23x, ປົກກະຕິປິດ NC ຕາມມາດຕະຖານ)

     -- ໂຄງສ້າງ: ປະເພດ poppet ສະແດງໂດຍກົງທີ່ມີການຜະນຶກທີ່ດີເລີດແລະຊີວິດການບໍລິການຍາວ

     -- ທາດແຫຼວທີ່ນຳໃຊ້ໄດ້: ອາກາດອັດແໜ້ນ, ອາຍແກັສ inert

     -- ຊ່ວງຄວາມດັນຂອງການເຮັດວຽກ: 0 ​​~ 1.0 MPa (ສູນຍາກາດບໍ່ເຂົ້າກັນໄດ້)

     -- ອຸນ​ຫະ​ພູມ​ແວດ​ລ້ອມ​ແລະ​ປານ​ກາງ​: -5 ~ +60 ℃ (ບໍ່​ໄດ້​ອະ​ນຸ​ຍາດ​ໃຫ້ icing​)

     -- Port Thread: Rc1/4 (02); ທາງເລືອກ NPT1/4 (N02), G1/4 (F02)

     -- ປະສິດທິພາບການໄຫຼເຂົ້າ: ພື້ນທີ່ປະສິດທິພາບ 19 mm², Cv = 0.87

     -- ນ້ຳໜັກສຸດທິ: ແບບມາດຕະຖານ 90 g

     -- ຮູບ​ແບບ​ທໍ່​: ພອດ​ຂ້າງ (01​)​, ຮູ​ລຸ່ມ (00​)

     -- ຄວາມ​ຕ້ອງ​ການ​ຂອງ​ນ​້​ໍາ​ມັນ​: ບໍ່​ມີ​ການ​ຫລໍ່​ຫລອມ​; ISO VG32 turbine oil lubrication ທາງເລືອກ

  2. ຂະໜາດນອກທັງໝົດ (ມມ)

     -- ສະບັບພອດຂ້າງ: 17 × 44 × 25

     -- ສະບັບພອດລຸ່ມ: 17 × 44 × 30

ຄໍານິຍາມວົງຈອນ ແລະເຫດຜົນການເຮັດວຽກ (3-ພອດ/2-ພອດ)

  1. ຮູບແບບ 3-ພອດ (VM23x, ໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ)

     -- ພອດ 1(P): ຊ່ອງສຽບອາກາດຕົ້ນຕໍ

     -- ພອດ 2(A): ຄວບຄຸມສັນຍານອອກ

     -- ພອດ 3(R): ພອດໄອເສຍ

     -- NC ປົກກະຕິ Closed Logic: Unactuated → P ຕັດອອກຈາກ A, A ເຊື່ອມຕໍ່ກັບ R; ຫຼັງຈາກ actuation → P ເຊື່ອມຕໍ່ກັບ A, A ຕັດອອກ R

  2. ແບບ 2 ພອດ (VM22x)

     -- ພອດ 1(P): ການປ້ອນຂໍ້ມູນຂອງແຫຼວ

     -- ພອດ 2(A): ຄວບຄຸມຜົນຜະລິດ

     -- ປິດປົກກະຕິ: ຊ່ອງອາກາດເປີດເມື່ອກົດ, ຕັດທັນທີຫຼັງຈາກປ່ອຍ

ຫຼັກຊັບຫົວຕົວກະຕຸ້ນທີ່ສາມາດປ່ຽນໄດ້ເຕັມຮູບແບບ

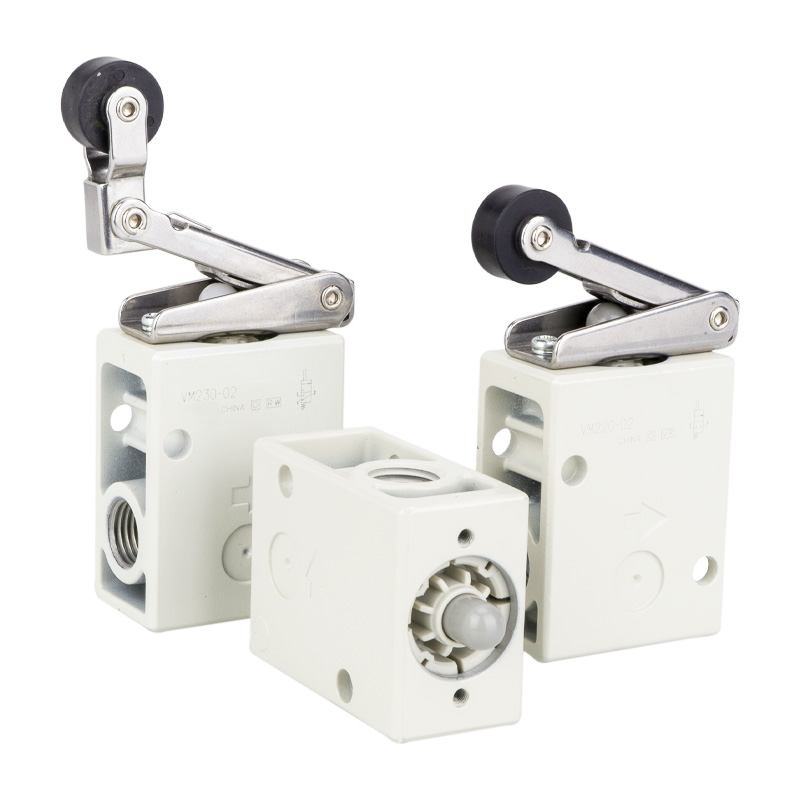

 1. ປະເພດ Roller Lever (ສໍາລັບການກວດສອບຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ທີ່ນິຍົມຫຼາຍທີ່ສຸດ)

     -- VM231/221: ລີເວີພລາສຕິກ POM ມາດຕະຖານ

     -- VM231S/221S: ລູກກິ້ງເຫລັກແຂງສໍາລັບສະພາບການເຮັດວຽກທີ່ທົນທານຕໍ່ການຂັດຂີ້ເຫຍື້ອທີ່ທົນທານຕໍ່ການເຮັດວຽກຫນັກ.

     -- VM233/223: ປະຕູມ້ວນແບບຕ້ານການຟື້ນຕົວທາງດຽວ

  2. ປະເພດ Plunger ກົງ

     VM230/220: ທໍ່ຍູ້ແບບກົງມາດຕະຖານ

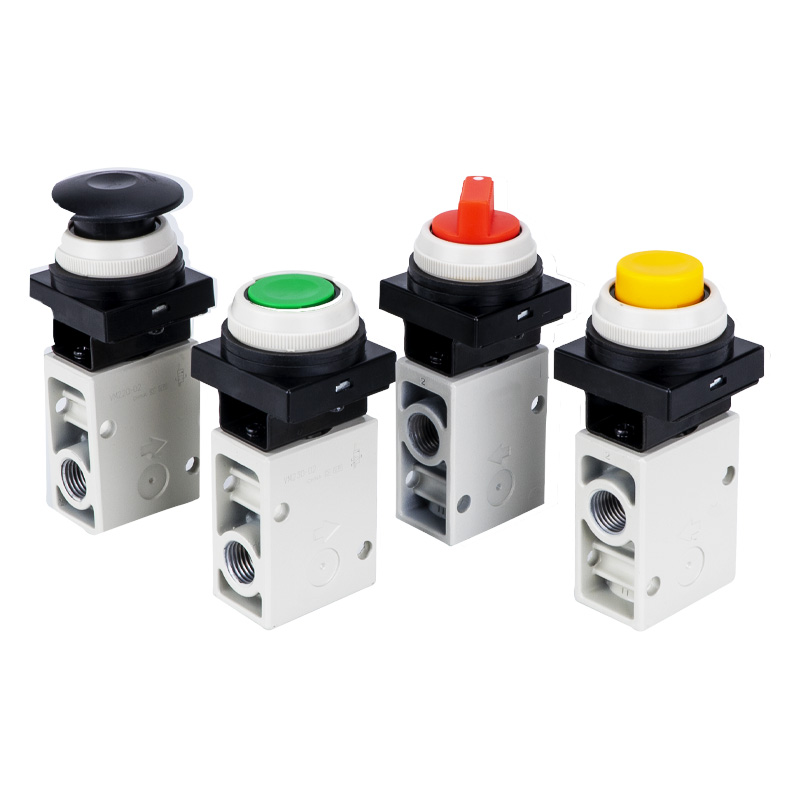

3. ປະເພດປຸ່ມກົດ (ສໍາລັບການປະຕິບັດການ Jog ຄູ່ມື)

     -- VM232/222: ປຸ່ມກົດມາດຕະຖານແປ

     -- VM232Y/222Y: ຫົວເຫັດສີເຫຼືອງທີ່ເບິ່ງເຫັນໄດ້ສູງສຳລັບການຢຸດສຸກເສີນ

     -- VM232G/222G: ປຸ່ມກົດຕົວຊີ້ບອກສີຂຽວ

 4. ຕົວກະຕຸ້ນພິເສດທາງເລືອກ

     ປຸ່ມຫີບ, ລີເວີສະຫຼັບ, ປຸ່ມມ້ວນທີ່ສາມາດລັອກໄດ້, ລີເວີສອງທິດທາງ ແລະຫົວກະຕຸ້ນແບບປັບແຕ່ງອື່ນໆ

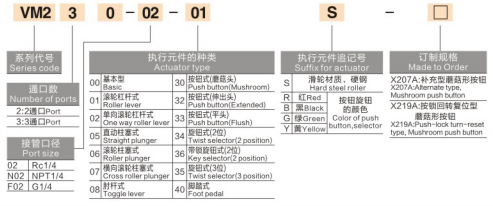

 ຄໍາອະທິບາຍລະຫັດຕົວແບບ

   1. (ຕົວຢ່າງ: VM231-02-01S)

     -- VM231: ວົງຈອນ 3-ພອດ + ຕົວກະຕຸ້ນ lever ມ້ວນ

     -- 02: ຂະໜາດກະທູ້ (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: ຮູບແບບຜອດຂ້າງ (00 = ຮູບແບບພອດລຸ່ມ)

     -- S: ມ້ວນເຫຼັກແຂງ (ບໍ່ມີຄໍາຕໍ່ທ້າຍ = ມ້ວນ POM ມາດຕະຖານ)

     -- ຄໍາຕໍ່ທ້າຍສີ: A = ສີດໍາມາດຕະຖານ; Y=ເຫັດເຫຼືອງ; G=ປຸ່ມສີຂຽວ

  2. ຮູບແບບມາດຕະຖານທົ່ວໄປ

     -- VM231-02-01A: 3-ພອດ, POM roller, Rc1/4, ພອດຂ້າງ (ແບບທົ່ວໄປທົ່ວໄປ)

     -- VM231S-02-01A: 3-port, ມ້ວນເຫລໍກແຂງ, Rc1/4, ພອດຂ້າງ (ສະພາບການເຮັດວຽກທີ່ທົນທານຕໍ່ການຂັດຫຼາຍ)

     -- VM230-02-00A: 3-ພອດ, plunger ຊື່, ພອດລຸ່ມ

     -- VM232Y-02-01A: 3-ພອດ, ປຸ່ມຢຸດສຸກເສີນເຫັດສີເຫຼືອງ, ພອດຂ້າງ

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     -- ປະສິດທິພາບການໄຫຼສູງປານກາງ: Cv=0.87, ເກືອບ 8 ເທົ່າ ຄວາມອາດສາມາດໄຫຼສູງກ່ວາ mini VM1 (Cv=0.11), ຈັບຄູ່ກັນຢ່າງສົມບູນກັບວົງຈອນ pneumatic ກະແສກາງ.

     -- Universal Rc1/4 port: ຂະຫນາດກະທູ້ຕົ້ນຕໍມາດຕະຖານສໍາລັບອຸປະກອນອັດຕະໂນມັດທີ່ມີຄວາມເຂົ້າກັນໄດ້ຂ້າມຕົວແບບທີ່ດີເລີດ

     -- ການຜະນຶກ poppet ທີ່ເຊື່ອຖືໄດ້: ຄວາມແຫນ້ນຂອງອາກາດດີ, ຄວາມຕ້ານທານການປົນເປື້ອນຂອງຝຸ່ນ, ການຕອບສະຫນອງໄວແລະຊີວິດການບໍລິການທີ່ຍາວນານ

     -- ຮອງຮັບການຈັດວາງທໍ່ຄູ່: ທາງເລືອກພອດດ້ານຂ້າງ ແລະ ລຸ່ມສຸດສໍາລັບຮູບແບບການຕິດຕັ້ງແຜງທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ມີຄວາມຍືດຫຍຸ່ນ.

     -- ການຄຸ້ມຄອງ actuator ສໍາເລັດ: lever ມ້ວນ, plunger, ປຸ່ມແປແລະຫົວເຫັດສາມາດໃຊ້ໄດ້ເພື່ອປົກຄຸມຂອບເຂດຈໍາກັດກົນຈັກ, jog ຄູ່ມືແລະການຢຸດສຸກເສີນສະຖານະການທັງຫມົດ.

     -- ການກໍ່ສ້າງທີ່ເຂັ້ມແຂງ: ໂລຫະວາວຮ່າງກາຍ; S suffix roller ເຫຼັກແຂງເປັນທາງເລືອກສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງອຸດສາຫະກໍາ harsh

     -- ການອອກແບບທີ່ບໍ່ມີການຫລໍ່ລື່ນ: ວຽກງານບໍາລຸງຮັກສາຕ່ໍາ, ການດໍາເນີນງານຂອງວົງຈອນອາກາດທີ່ສະອາດແລະເປັນມິດກັບສິ່ງແວດລ້ອມ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ອຸ​ປະ​ກອນ​ການ​ຮັບ​ຮູ້​ຈໍາ​ກັດ​ເສັ້ນ​ເລືອດ​ຕັນ​ໃນ​: ກະ​ບອກ​ສູບ / slide table ການ​ກວດ​ສອບ​ຕໍາ​ແຫນ່ງ​ຢ່າງ​ເຕັມ​ທີ່​ດ້ວຍ​ຕົວ​ກະຕຸ້ນ lever roller

     -- ການ​ຄວບ​ຄຸມ​ການ​ແລ່ນ​ດ້ວຍ​ມື​: ການ​ມອບ​ຫມາຍ​ເຄື່ອງ​ຢູ່​ໃນ​ສະ​ຖານ​ທີ່​ແລະ​ການ​ດໍາ​ເນີນ​ງານ​ກະ​ດານ​ໂດຍ​ຜ່ານ​ປຸ່ມ​ກົດ​ດັນ​

     -- ການ​ຕິດ​ກັນ​ສຸກ​ເສີນ​ດ້ານ​ຄວາມ​ປອດ​ໄພ​: ຫົວ​ເຫັດ​ສີ​ເຫຼືອງ​ສໍາ​ລັບ​ການ​ຕັດ​ວົງ​ຈອນ​ອາ​ກາດ​ຢ່າງ​ວ່ອງ​ໄວ​

     -- ການສະຫຼັບ Jig & fixture: Clamp / unclamp pneumatic ການຄວບຄຸມ loop

     -- ສາຍການຜະລິດອັດຕະໂນມັດ: ສັນຍານຕໍາແຫນ່ງບ່ອນເຮັດວຽກແລະວົງຈອນ interlock ຄວາມປອດໄພກົນຈັກ

     -- ເຄື່ອງຈັກການຫຸ້ມຫໍ່, ແຜ່ນແພ ແລະເຄື່ອງພິມ: ເຄື່ອງຈັກກົນຈັກຄວາມຖີ່ສູງ ຄວບຄຸມ loops

ການປຽບທຽບການເລືອກ: VM1 VS VM2 ຕາຕະລາງອ້າງອີງດ່ວນ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH VM2 ປ່ຽງ poppet ກົນຈັກຂະຫນາດກາງແມ່ນອຸປະກອນທີ່ມີພອດ Rc1/4 ທົ່ວໄປ, Cv = 0.87 ຄວາມສາມາດໃນການໄຫຼສູງ, ຕົວກະຕຸ້ນທີ່ສາມາດປ່ຽນໄດ້ເຕັມຮູບແບບແລະທາງເລືອກທໍ່ສອງດ້ານ / ລຸ່ມ, ເຮັດຫນ້າທີ່ເປັນວາວຄວບຄຸມກົນຈັກມາດຕະຖານສໍາລັບວົງຈອນສະຫຼັບນິວເມຕິກອັດຕະໂນມັດອຸດສາຫະກໍາທັງຫມົດ.
