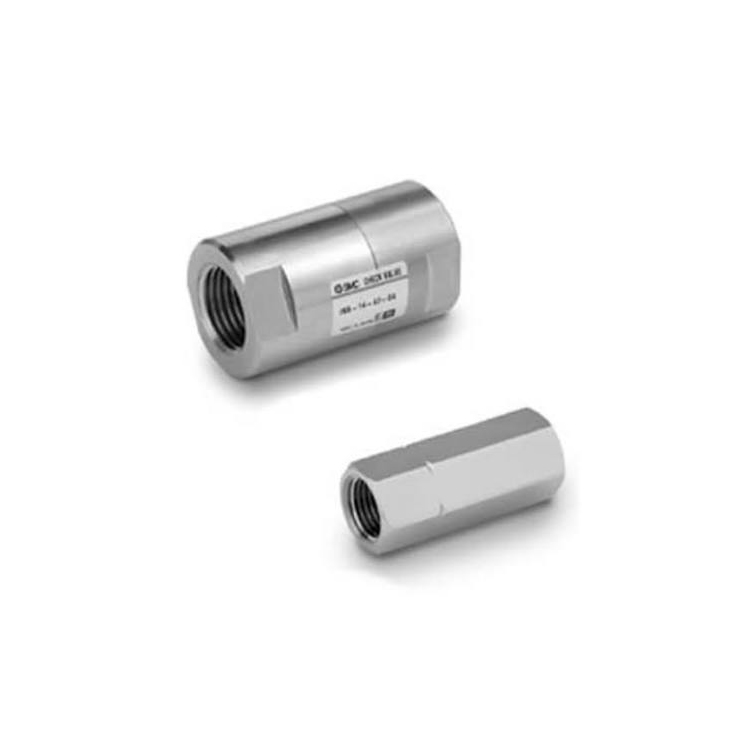

XTO674 / INA14 Series Low Cracking Pressure Check Valve

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ SOLH XTO674 ແລະ INA14 ແບ່ງປັນແພລະຕະຟອມຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນ, ມີຄວາມກົດດັນການແຕກຫັກຕໍ່າສຸດແລະຄວາມເຂົ້າກັນໄດ້ສອງຂະຫນາດກາງສໍາລັບອາກາດແລະນ້ໍາທີ່ຖືກບີບອັດ. ປ່ຽງກວດອິນເສັ້ນແບບກະທູ້ເຫຼົ່ານີ້ຖືກນຳໃຊ້ຢ່າງກວ້າງຂວາງເພື່ອປ້ອງກັນການໄຫຼຍ້ອນກັບໃນວົງຈອນສູນຍາກາດ ແລະລະບົບນິວເມຕິກທົ່ວໄປ, ຍັງເໝາະສຳລັບທໍ່ນ້ຳ ແລະທໍ່ນ້ຳທີ່ມີຄວາມກົດດັນຕໍ່າ. XTO674 ສຸມໃສ່ສະພາບການເຮັດວຽກທີ່ມີອຸນຫະພູມຕ່ໍາ, ໃນຂະນະທີ່ INA14 ກວມເອົາສະຖານະການອຸດສາຫະກໍາມາດຕະຖານແລະທົນທານຕໍ່ການກັດກ່ອນ.

 ການຈັດປະເພດລະຫັດຕົວແບບ ແລະກົດລະບຽບການຕັ້ງຊື່

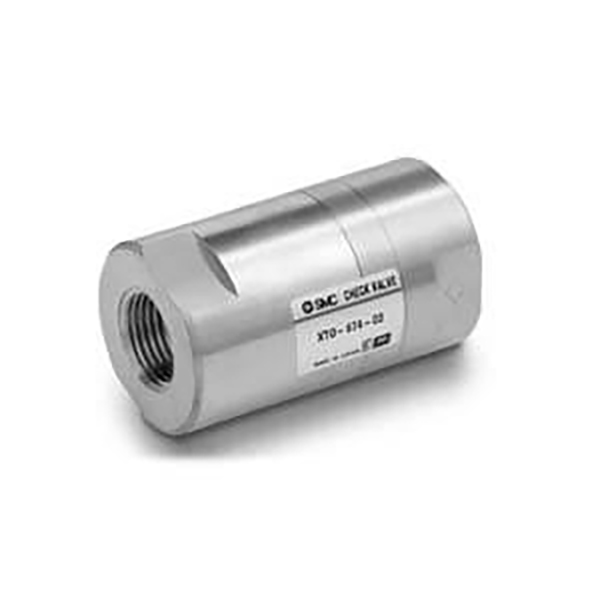

     -- XTO674: ຮ່າງກາຍທອງເຫລືອງ, ຮຸ່ນທີ່ທົນທານຕໍ່ອຸນຫະພູມຕ່ໍາ (-30 ℃ອຸນຫະພູມການເຮັດວຽກຕ່ໍາສຸດ)

     -- INA14: ຊຸດມາດຕະຖານ, ທອງເຫລືອງທາງເລືອກ / ຮ່າງກາຍສະແຕນເລດ SUS304, ລະດັບອຸນຫະພູມປົກກະຕິ (-5 ℃ຕໍາ່ສຸດທີ່)

     -- ຂະໜາດພອດຄຳນິຍາມ: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 ແບ່ງປັນຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທົ່ວໄປ

     -- ຄວາມກົດດັນການແຕກ: 0.01 MPa (0.1 bar), ຂອບເຂດຕ່ໍາສຸດທີ່ເຫມາະສົມສໍາລັບການສູນຍາກາດແລະວົງຈອນຄວາມກົດດັນຕ່ໍາ.

     -- ຄວາມກົດດັນຫຼັກຖານສະແດງສູງສຸດ: 1.0 MPa

     -- ສື່ທີ່ໃຊ້ໄດ້: ອາກາດບີບອັດ, ນໍ້າ, ອາຍແກັສ inert ເປັນກາງ & ແຫຼວທີ່ເປັນກາງ

  1. ຊ່ວງອຸນຫະພູມປະຕິບັດງານ

     -- XTO674: -30 ℃ ~ +80 ℃ (ທົນ​ທານ​ຕໍ່ cryogenic​)

     -- INA14: -5 ℃ ~ +80 ℃​

  2. ວັດສະດຸປະທັບຕາທາງເລືອກ

     -- NBR (ມາດຕະຖານ): ສໍາລັບອາກາດ & ນ້ໍາສະອາດ, ອຸນຫະພູມສາມາດໃຊ້ໄດ້ -5 ~ 60 ℃

     -- FKM: ທົນທານຕໍ່ນ້ໍາມັນ & ທົນທານຕໍ່ອຸນຫະພູມສູງ, ສູງເຖິງ 80 ℃

     -- CR: ທົນທານຕໍ່ສະພາບອາກາດ & ທົນທານຕໍ່ການຂັດ, ທາງເລືອກສໍາລັບຊຸດ XTO674

  3. ທາງເລືອກວັດສະດຸຮ່າງກາຍວາວ

     -- XTO674: ຮ່າງກາຍທອງເຫລືອງແຂງເທົ່ານັ້ນ

     -- INA14: ທອງເຫລືອງ / SUS304 ສະແຕນເລດ (ທຸກພາກສ່ວນ wetted ທີ່ສໍາຄັນສະແຕນເລດ)

ຕາຕະລາງປຽບທຽບພາລາມິເຕີຕົວແບບທົ່ວໄປ

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ ແລະຂອບເຂດການນຳໃຊ້

 1. Ultra-low ຄວາມກົດດັນ cracking 0.01MPa

     -- ການເປີດທີ່ຫມັ້ນຄົງພາຍໃຕ້ສະພາບສູນຍາກາດ -0.1MPa, ປະສິດທິຜົນຫຼີກເວັ້ນການສູນເສຍສູນຍາກາດແລະ backflow ຂອງຈອກດູດ / ເຄື່ອງກໍາເນີດສູນຍາກາດ.

  2. ການປະທັບຕາທີ່ເຊື່ອຖືໄດ້ bidirectional

     -- ການໄຫຼໄປຂ້າງຫນ້າກ້ຽງ, ບໍ່ມີການຮົ່ວໄຫຼຍ້ອນກັບ; ປົກປ້ອງປັ໊ມສູນຍາກາດ, ປ່ຽງ solenoid ແລະກະບອກສູບຈາກຄວາມເສຍຫາຍທີ່ເກີດຈາກຄວາມກົດດັນຍ້ອນກັບ.

  3. Mini inline threaded ໂຄງປະກອບການ

     -- ຕິດ​ຕັ້ງ​ໂດຍ​ກົງ​ພາຍ​ໃນ​ທໍ່​ໂດຍ​ບໍ່​ມີ​ການ​ຕິດ​ຕໍ່​ເສີມ​, ເຫມາະ​ສົມ​ບູນ​ແບບ​ອຸ​ປະ​ກອນ​ແຄບ​ຊ່ອງ​ແຄບ​.

 4. Dual ກາງອາກາດ & ນ້ໍາການອອກແບບທົ່ວໄປ

     -- ເຂົ້າກັນໄດ້ກັບທັງສອງວົງຈອນ pneumatic ແຫ້ງແລະທໍ່ນ້ໍາຂອງແຫຼວຄວາມກົດດັນຕ່ໍາເພື່ອຫຼຸດຜ່ອນປະເພດຂອງສິນຄ້າຄົງຄັງ sparepart.

 5. ຄວາມເຂົ້າກັນໄດ້ຂອງລະບົບສູນຍາກາດຢ່າງເຕັມທີ່

     -- ເຫມາະສໍາລັບອຸປະກອນການທົດສອບສູນຍາກາດແລະ pulsating ຄວາມກົດດັນທາງລົບ loops ການໄຫຼວຽນຂອງສູນຍາກາດ.

ການຕິດຕັ້ງ & ຄູ່ມືການເລືອກແບບຈໍາລອງ

  1.  ເຄື່ອງໝາຍທິດທາງການໄຫຼ: ລູກສອນ "→" ຖືກພິມຢູ່ເທິງຕົວວາວເພື່ອຊີ້ບອກທິດທາງການໄຫຼປານກາງ; ການ​ຕິດ​ຕັ້ງ​ທາງ​ກັບ​ຄືນ​ໄປ​ບ່ອນ​ຈະ​ຕັນ​ທາງ​ຂອງ​ນ​້​ໍ​າ​ຢ່າງ​ສົມ​ບູນ​.

  2. Port Size Matching: ເລືອກ Rc1/8" ~ Rc1/2" ອີງຕາມເສັ້ນຜ່າສູນກາງຂອງທໍ່; Rc1/4" (suffix 02) ແມ່ນສະເພາະທົ່ວໄປທີ່ສຸດ.

  3.  ກົດລະບຽບການເລືອກສື່ ແລະອຸນຫະພູມ

     -- ສະພາບການເຮັດວຽກຂອງອຸນຫະພູມຕ່ໍາ / ສູນຍາກາດ → ເລືອກຊຸດ XTO674

     --  ອາກາດອຸນຫະພູມຫ້ອງທຳມະດາ ແລະ ນ້ຳສະອາດ → INA14 ທີ່ມີປະທັບຕາ NBR
     -- ສື່ທີ່ມີນ້ຳມັນ ຫຼືຂອງແຫຼວທີ່ມີອຸນຫະພູມສູງ → INA14 ທີ່ມີປະທັບຕາຢາງ FKM fluorine

  3. ລະບົບສູນຍາກາດແນະນໍາການຈັດວາງ

     -- ຕິດຕັ້ງປ່ຽງກວດລະຫວ່າງເຄື່ອງປັ່ນໄຟສູນຍາກາດ, ການກັ່ນຕອງ ແລະ ຈອກດູດເພື່ອສະກັດກັ້ນການໄຫຼວຽນຂອງອາກາດ ແລະ ຮັກສາລະດັບສູນຍາກາດໃຫ້ຄົງທີ່ໃນລະຫວ່າງການເຮັດວຽກເປັນໄລຍະໆ.

SOLH Interchangeability Advantage

     XTO674 ແລະ INA14 ແບ່ງປັນຂະຫນາດໂດຍລວມ, ຂະຫນາດຂອງພອດ thread ແລະຕົວກໍານົດການປະຕິບັດຫຼັກ. ສອງຊຸດສາມາດຖືກປ່ຽນແທນໂດຍກົງຢູ່ໃນບ່ອນໂດຍບໍ່ມີການດັດແປງທໍ່, ສະຫນອງການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ເຫນືອກວ່າເມື່ອທຽບໃສ່ກັບຕົວແບບທຽບເທົ່າທີ່ນໍາເຂົ້າ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH XTO674 / INA14 inline threaded check valve with ultra-low 0.01MPa cracking pressure supports two air & water media, optional brass/stainless body body and multiple sealing material, provide trusted anti-backflow protection for vacuum, cryogenic, pneumatic and low-pressure industrial pipelines.
