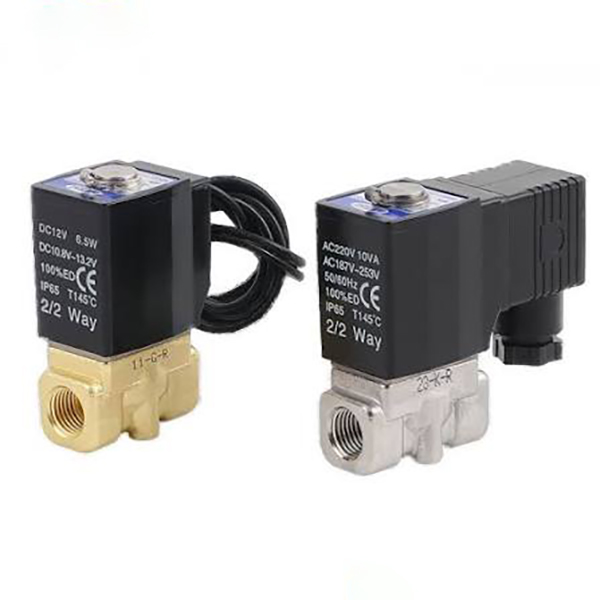

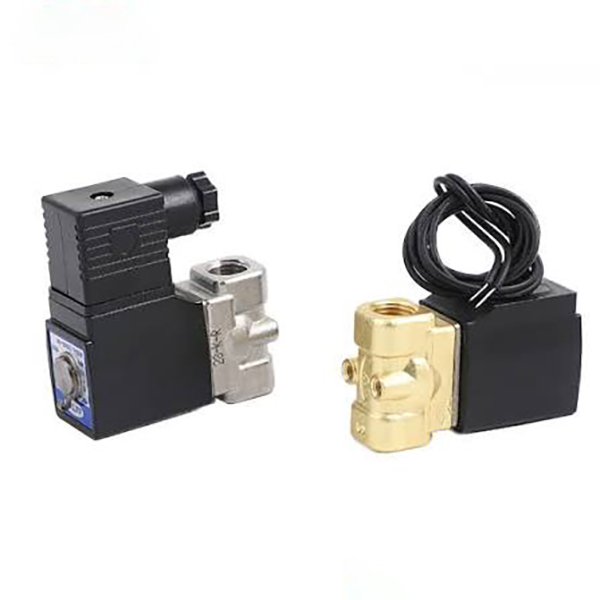

2S Series 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

  1. ຊຸດ SOLH 2S ແມ່ນ 2/2-way ປິດປົກກະຕິວາວ solenoid ປິດນ້ໍາ, ແບ່ງອອກເປັນສອງສາຍຜະລິດຕະພັນເຕັມ:

     -- Direct-Acting 2S (030/050 ຊ່ອງ​ທາງ​ນ້ອຍ​ຊຸດ​)

     -- ນັກ​ບິນ 2S (150 ~ 500 ຊຸດ​ຊ່ອງ​ທາງ​ຂະ​ຫນາດ​ໃຫຍ່​)

  2. ຖືກອອກແບບມາສໍາລັບການຄວບຄຸມການເປີດ / ປິດອັດຕະໂນມັດຂອງນ້ໍາສະອາດ, ອາກາດບີບອັດ, ນ້ໍາມັນຫລໍ່ລື່ນ, ນ້ໍາຕັດຄວາມເຢັນແລະທໍ່ຂອງແຫຼວທີ່ອ່ອນແອ. ໂຄງສ້າງປະສົມປະສານທີ່ຫນາແຫນ້ນດ້ວຍການປະທັບຕາທີ່ຮົ່ວໄຫຼ; coils ສະຫນັບສະຫນູນ energization ຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ.

     -- ປະເພດການສະແດງໂດຍກົງ: ເປີດເຕັມພາຍໃຕ້ 0MPa ຄວາມກົດດັນຄວາມແຕກຕ່າງສູນ, ເຫມາະສໍາລັບສາຂາຂອງນ້ໍາຈຸນລະພາກຕ່ໍາຄວາມກົດດັນ.

     -- ປະເພດທົດລອງ: ເຈາະຂະຫນາດໃຫຍ່ & ຄວາມສາມາດໃນການໄຫຼສູງສໍາລັບທໍ່ການສະຫນອງຕົ້ນຕໍທີ່ມີຂະຫນາດທໍ່ຂະຫນາດໃຫຍ່

  3. ຈັບຄູ່ກັນຢ່າງກວ້າງຂວາງກັບວົງຈອນເຄື່ອງເຮັດຄວາມເຢັນຂອງເຄື່ອງຈັກ, ສາຍສີດທໍາຄວາມສະອາດ, ລະບົບລະບາຍອາກາດ compressor, ອຸປະກອນບໍາບັດນ້ໍາ, ນ້ໍາບັນຈຸອາຫານອັດຕະໂນມັດ.

ສອງສາຍຜະລິດຕະພັນການຈັດປະເພດເຕັມ: Direct-Acting NC VS Pilot-Operated NC

 1. 2S Direct-Acting ປົກກະຕິປິດ (ຕົວຢ່າງ: 2S-L030-08)

     -- ຫຼັກ​ການ​ເຮັດ​ວຽກ​:ບໍ່ມີຫ້ອງທົດລອງທາງອາກາດຊ່ວຍ; ທໍ່ແມ່ເຫຼັກໄຟຟ້າໂດຍກົງດຶງ stem armature ເພື່ອເປີດ / ປິດບ່ອນນັ່ງປ່ຽງ. ເປີດຢ່າງເຕັມສ່ວນເຖິງແມ່ນວ່າພາຍໃຕ້ 0MPa ສູນຄວາມກົດດັນນ້ໍາ / ອາກາດ.

        * ປິດເຄື່ອງ: ພາກຮຽນ spring ກົດປະທັບຕາເພື່ອຕັດນ້ໍາທໍ່ຢ່າງເຕັມສ່ວນ;

        * ການເປີດປິດ: ທໍ່ດຶງເກາະແຂນຂຶ້ນເພື່ອເປີດປອດປ່ຽງສໍາລັບນ້ໍາຜ່ານ

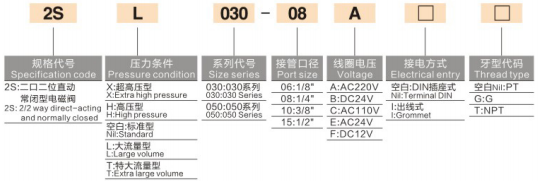

    -- ກົດລະບຽບການຂຽນແບບຈໍາລອງທີ່ສົມບູນ:2S - Pressure Suffix - Size Series - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2S: Direct-acting 2/2 way NC solenoid valve

        * ລະດັບຄວາມກົດດັນຕໍ່ທ້າຍ: ເປົ່າ = ມາດຕະຖານ / L = ການໄຫຼຂະຫນາດໃຫຍ່ / T = ການໄຫຼຂະຫນາດໃຫຍ່ພິເສດ / H = ຄວາມກົດດັນສູງ / X = ຄວາມກົດດັນສູງພິເສດ.

        * ຊຸດຂະຫນາດ: 030 (ນ້ອຍ), 050 (ຂະຫນາດນ້ອຍຂະຫນາດກາງ)

        * ລະຫັດພອດ: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        ລະຫັດແຮງດັນ: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * ສາຍໄຟ: ເປົ່າ = ເຕົ້າສຽບ DIN, I = ສາຍໄຟສາຍ

        * ກະທູ້: ກະທູ້ເປົ່າ = PT taper thread, G = G ຂະຫນານ BSPP, T = NPT ກະທູ້ອາເມລິກາ

     -- ຂໍ້​ດີ​ຫຼັກ​:

        * ການເລີ່ມຕົ້ນຄວາມກົດດັນດ້ານຄວາມແຕກຕ່າງສູນ, ບໍ່ມີຂອບເຂດຈໍາກັດຄວາມກົດດັນຕ່ໍາສຸດ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງສໍາລັບວົງຈອນຂອງນ້ໍາຄວາມກົດດັນຕ່ໍາຈຸນລະພາກ

        * ຮ່າງ​ກາຍ​ທີ່​ກະ​ທັດ​ຮັດ Ultra​, ມຸມ​ຕິດ​ຕາມ​ຕົນ​ເອງ​ໂດຍ​ບໍ່​ມີ​ການ​ຈໍາ​ກັດ​ກາ​ວິ​ທັດ​

        * ການ​ຕອບ​ສະ​ຫນອງ​ໄວ millisecond ສໍາ​ລັບ​ວົງ​ຈອນ​ການ​ເປີດ​ປິດ​ຢ່າງ​ວ່ອງ​ໄວ​

     -- ສະ​ຖາ​ນະ​ການ​ການ​ນໍາ​ໃຊ້​:

       ເຄື່ອງ​ມື CNC ຂະ​ຫນາດ​ນ້ອຍ​ເຄື່ອງ​ເຮັດ​ຄວາມ​ເຢັນ​ສີດ​ນ​້​ໍາ​ມັນ​, ເຄື່ອງ​ຊັກ​ຜ້າ​ຂະ​ຫນາດ​ນ້ອຍ​ຈຸນ​ລະ​ພາກ​, ອຸ​ປະ​ກອນ 3C ຈຸນ​ລະ​ພາກ​ທາງ​ອາ​ກາດ / ນ​້​ໍ​າ​ຕັດ​, ການ​ສະ​ຫນອງ​ນ​້​ໍ​າ​ສູນ​ຍາ​ກາດ​ຊ່ວຍ​ເຫຼືອ​, ທໍ່​ສາ​ຂາ​ຂະ​ຫນາດ​ນ້ອຍ (G1/8 ~ G1/2​)​.

  2.  2S ການທົດລອງປິດຊຸດປົກກະຕິ

     -- ຫຼັກ​ການ​ເຮັດ​ວຽກ​:ການກໍ່ສ້າງໃນຊ່ອງຄວບຄຸມນັກບິນຂະຫນາດນ້ອຍ; ອີງໃສ່ຄວາມກົດດັນທໍ່ຂະຫນາດກາງເພື່ອຍົກ diaphragm / spool ຕົ້ນຕໍ. ຕ້ອງການຄວາມດັນຕ່າງຂັ້ນຕ່ຳ 0.05MPa ສຳລັບການເປີດເຕັມ. Coil ພຽງແຕ່ຄວບຄຸມຂຸມເລືອດທົດລອງຂະຫນາດນ້ອຍທີ່ມີການບໍລິໂພກພະລັງງານຕ່ໍາ.

        * ປິດໄຟ: ຂຸມນັກບິນປິດລົງ, ຄວາມກົດດັນທາງເທິງຈະບີບອັດປະທັບຕາຕົ້ນຕໍເພື່ອປິດທໍ່

        * ການເປີດເຄື່ອງ: ທໍ່ລະບາຍຄວາມຮ້ອນຂອງຫ້ອງທົດລອງ, ຄວາມກົດດັນຂະຫນາດກາງ lifts spool ຕົ້ນຕໍສໍາລັບການໄຫຼຂອງນ້ໍາປະລິມານສູງ; ຂະໜາດທາງອອກສູງສຸດເຖິງ Φ50 (G2 ນິ້ວ)

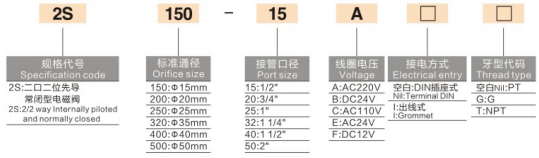

     -- ກົດລະບຽບການຂຽນແບບຈໍາລອງທີ່ສົມບູນ:2S - ຂະຫນາດຂອງ Orifice - Port Thread - ແຮງດັນຂອງ Coil - ປະເພດສາຍໄຟ - Thread ມາດຕະຖານ

        * 2S: ປ່ຽງ solenoid NC ທີ່ໃຊ້ການທົດລອງ 2/2 ວິທີ

        * ຂະໜາດກອບ: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * ລະຫັດພອດ: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * ລະ​ຫັດ​ແຮງ​ດັນ / ສາຍ​ໄຟ / ກະ​ທູ້​ສອດ​ຄ່ອງ​ກັບ​ຕົວ​ປ່ຽນ​ແປງ​ໂດຍ​ກົງ​

    -- ຂໍ້​ດີ​ຫຼັກ​:

        * ທໍ່ເຈາະເສັ້ນກົງຂະຫນາດໃຫຍ່, ອັດຕາການໄຫຼສູງທີ່ສຸດ, ການຫຼຸດລົງຂອງຄວາມກົດດັນທໍ່ຫນ້ອຍທີ່ສຸດສໍາລັບທໍ່ນ້ໍາ / ອາກາດສູນກາງທັງຫມົດ.

        * ທໍ່ຫລອດໄຟຕ່ໍາຂະຫນາດນ້ອຍຂັບເຄື່ອນຮ່າງກາຍວາວເຈາະຂະຫນາດໃຫຍ່, ການຜະລິດຄວາມຮ້ອນຕ່ໍາ, ເຫມາະສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ 24 ຊົ່ວໂມງທີ່ບໍ່ຢຸດ.

        * ຊ່ອງ​ທາງ​ການ​ໄຫຼ​ກວ້າງ​ບໍ່​ງ່າຍ​ທີ່​ຈະ​ອຸດ​ຕັນ​, ເຂົ້າ​ກັນ​ໄດ້​ກັບ​ນ​້​ໍ​າ​ເຮັດ​ຄວາມ​ເຢັນ​ອຸດ​ສາ​ຫະ​ກໍາ​ທີ່​ປະ​ກອບ​ດ້ວຍ impurities ເລັກ​ນ້ອຍ

     --ສະ​ຖາ​ນະ​ການ​ການ​ນໍາ​ໃຊ້​:

        ທໍ່ລະບາຍອາກາດຕົ້ນຕໍ / ທໍ່ລະບາຍອາກາດ, ສາຍປະກອບຂະຫນາດໃຫຍ່ສີດທໍາຄວາມສະອາດວົງຈອນນ້ໍາຕົ້ນຕໍ, ທໍ່ຫົວການປິ່ນປົວນ້ໍາຈໍານວນຫຼາຍ, ອຸປະກອນການປະທັບຕາເຮັດໃຫ້ຄວາມເຢັນສາຍນ້ໍາມັນຕົ້ນຕໍ, ລະບົບການສະຫນອງນ້ໍາອຸດສາຫະກໍາຫນັກ.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ທີ່​ແບ່ງ​ປັນ​ທົ່ວ​ໄປ (ໂດຍ​ກົງ + ການ​ທົດ​ລອງ​)

  1. ມາດຕະຖານປົກກະຕິປິດ (NC) Function Factory Default

     ປິດອັດຕະໂນມັດເມື່ອຕັດກະແສໄຟຟ້າ, ປ້ອງກັນການໄຫຼຂອງນ້ໍາແລະການຮົ່ວໄຫຼໃນລະຫວ່າງການປິດອຸປະກອນເພື່ອຄວາມປອດໄພຂອງລະບົບທີ່ສູງຂຶ້ນ.

  2. ອຸປະກອນການປະທັບຕາທາງເລືອກຫຼາຍ

     -- ຢາງ NBR nitrile ມາດຕະຖານ: Universal ສໍາລັບນ້ໍາ, ອາກາດ, ນ້ໍາມັນຫລໍ່ລື່ນ

     -- EPDM ethylene propylene ທາງເລືອກ: ທົນທານຕໍ່ອາຊິດ / ເປັນດ່າງ, ນ້ໍາຮ້ອນ & ນ້ໍາສະອາດລະດັບອາຫານທີ່ອຸທິດຕົນ.

  3. ທົນທານຕໍ່ແຮງດັນໄຟຟ້າຕ່ໍາ Coil

     coil insulation ທົນທານຕໍ່ຄວາມຮ້ອນສໍາລັບການ energization ຢ່າງຕໍ່ເນື່ອງຍາວ, insulation ຕ້ານການເຜົາໄຫມ້ທີ່ຫມັ້ນຄົງ; ທາງເລືອກສາຍສອງສາຍ (ຊັອກເກັດ DIN / ສາຍນໍາ) ສໍາລັບຮູບແບບຕູ້ທີ່ມີຄວາມຍືດຫຍຸ່ນ.

  4. Multi International Thread ມາດຕະຖານສໍາລັບການສົ່ງອອກ

     PT British taper, G BSP ຂະຫນານ, NPT American thread ທາງເລືອກ, ເຫມາະສົມກັບອັດຕະໂນມັດພາຍໃນແລະສາຍການຜະລິດຢູ່ຕ່າງປະເທດ.

  5. Full Pressure Graded Customization

     ຊຸດການສະແດງໂດຍກົງສະຫນັບສະຫນູນມາດຕະຖານ / ການໄຫຼຂະຫນາດໃຫຍ່ / ການປັບແຕ່ງຄວາມກົດດັນສູງ / ສູງພິເສດ; ຊຸດທົດລອງພື້ນເມືອງຈັດອັນດັບສໍາລັບຄວາມກົດດັນຂອງນ້ໍາອຸດສາຫະກໍາມາດຕະຖານ 0.05 ~ 1.0MPa.

  6. ການຕິດຕັ້ງ Universal ແບບບໍ່ມີກາວິທັດ

     ສາມາດຕິດຕັ້ງແນວຕັ້ງ, ແນວນອນ ຫຼື ປີ້ນໄດ້, ເຫມາະກັບຮູບແບບພາຍໃນຕູ້ໄຟຟ້າທີ່ແຄບ.

ຕາຕະລາງສະເພາະດ້ານວິຊາການທົ່ວໄປແບບປະສົມປະສານ

Direct VS Pilot ປະຕິບັດຕາຕະລາງການປຽບທຽບການເລືອກເຕັມ

ແບ່ງສ່ວນສະຖານະການແອັບພລິເຄຊັນທົ່ວໄປ

  1. ຂອບເຂດຄໍາຮ້ອງສະຫມັກ NC ປະຕິບັດໂດຍກົງ

     -- ການສີດນ້ໍາເຢັນຈຸດດຽວ & ສີດຈຸນລະພາກສໍາລັບເຄື່ອງມືເຄື່ອງ CNC ຂະຫນາດນ້ອຍ

     -- ການສະຫນອງນ້ໍາຊ່ວຍສູນຍາກາດ & ວົງຈອນອາກາດ mini ສໍາລັບອຸປະກອນອັດຕະໂນມັດ 3C

     -- ເຄື່ອງເຮັດຄວາມສະອາດ ultrasonic ຂະຫນາດນ້ອຍ, ຫ້ອງທົດລອງ micro fluid loops

     -- ສາຂາບໍາລຸງຮັກສາອຸປະກອນ, ສະຫຼັບນ້ໍາ / ອາຍແກັສຈຸດດຽວສໍາລັບອຸປະກອນຂະຫນາດນ້ອຍ

  2.ໄລຍະການສະໝັກ NC ທີ່ດຳເນີນການທົດລອງ

     -- ເຄື່ອງອັດລົມລະບາຍນໍ້າ ແລະທໍ່ລະບາຍອາກາດຫຼັກ

     -- ການຄວບຄຸມວົງຈອນນ້ໍາຕົ້ນຕໍສໍາລັບອຸປະກອນທໍາຄວາມສະອາດສາຍປະກອບຂະຫນາດໃຫຍ່

     -- ອຸ​ປະ​ກອນ​ປະ​ຕິ​ບັດ​ນ​້​ໍ​າ​ຈໍາ​ນວນ​ຫຼາຍ & ສູງ​ການ​ໄຫຼ​ວຽນ​ຂອງ​ທໍ່ header cooling​

     -- ການຫຸ້ມຫໍ່ອາຫານ, ອຸປະກອນເຄມີ ນ້ໍາເຈາະຂະຫນາດໃຫຍ່ valve shut-off ຕົ້ນຕໍ

ກົດລະບຽບການຕັດສິນການຄັດເລືອກຫຼັກ

     -- ຄວາມກົດດັນສະຖິດຂອງທໍ່ ＜0.05MPa, ການສະຫນອງນ້ໍາຈຸນລະພາກຢ່າງຕໍ່ເນື່ອງ → ຕ້ອງເລືອກ 2S ປະຕິບັດໂດຍກົງ

     -- ຂະໜາດທໍ່ ≥G1/2, ຫົວຫຼັກໄຫຼສູງ, ຄວາມດັນນ້ຳ/ອາກາດໃນໄລຍະຍາວທີ່ໝັ້ນຄົງ → ເລືອກ 2S ທີ່ໃຊ້ນັກບິນ.

     -- ນ້ໍາຮ້ອນ, ປະເພດອາຫານ, ອາຊິດອ່ອນແອ / ເປັນດ່າງຂະຫນາດກາງ: ລະບຸປະທັບຕາ EPDM ເມື່ອສັ່ງ.

     -- ສາຍໄຟສູນກາງພາຍໃນຕູ້ຄວບຄຸມເຄື່ອງຈັກ: ບູລິມະສິດປະເພດສາຍໄຟເຕົ້າຮັບ DIN

     -- ອຸ​ປະ​ກອນ​ຄວາມ​ຊຸ່ມ​ຊື່ນ​ພາຍ​ນອກ​: ເລືອກ​ປະ​ເພດ​ການ​ນໍາ​ສາຍ​ທີ່​ມີ​ຕ່ອມ​ສາຍ​ກັນ​ນ​້​ໍ​າ​

ກົງກັບການແກ້ໄຂວົງຈອນນິວເມຕິກ ແລະນໍ້າໄຫຼທີ່ສົມບູນ

  1. ວົງຈອນສາຂາເຮັດຄວາມເຢັນຂະໜາດນ້ອຍ

     -- ໜ່ວຍບໍລິການອາກາດ AFC → 3V ຊຸດ 3/2 ປ່ຽງ solenoid → ທໍ່ PU → 2S ປ່ຽງໂດຍກົງ (ການຄວບຄຸມນ້ໍາເຢັນ)

  2. ສໍາເລັດວົງຈອນຫົວນ້ໍາຕົ້ນຕໍເຄື່ອງຈັກ

     -- ຖັງນ້ໍາ / ທໍ່ຕົ້ນຕໍເຄື່ອງອັດອາກາດ → 2S pilot ວາວເຈາະຂະຫນາດໃຫຍ່ → ສາຍສາຂາສີດຫຼາຍສະຖານີ

  3. Explosion-Proof Fluid Workshop Circuit

     -- ໜ່ວຍບຳບັດແຫຼ່ງອາກາດປ້ອງກັນການລະເບີດ → ປ່ຽງ 3 ທາງ 50-VPE + ປ່ຽງປ້ອງກັນການລະເບີດແບບກຳນົດເອງ 2S pilot valve

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH 2S series 2/2 way normally closed valve solenoid fluid splits into zero-pressure startup direct-acting small orifice model and low-power high-flow pilot-operated high-flow bore large bore variant, with optional NBR/EPDM seals, multi-thread multi-voltage food compatibility, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການປິດນ້ໍາອັດຕະໂນມັດ, ເຄື່ອງຄວບຄຸມ, ນ້ໍາ, ນ້ໍາ, ປິດແລະນ້ໍາ. ອຸປະກອນອັດຕະໂນມັດ.
