2W Series 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH 2W ແມ່ນອຸດສາຫະກໍາທົ່ວໄປ 2/2-way ປິດນ້ໍາປົກກະຕິປິດວາວ solenoid, ແບ່ງອອກເປັນສອງສາຍໂຄງສ້າງ: 2W ປະຕິບັດໂດຍກົງ (030/050 ຊຸດຂະຫນາດນ້ອຍ) ແລະການທົດລອງ 2W (150 ~ 500 ຊຸດເຈາະຂະຫນາດໃຫຍ່). ມັນປະຕິບັດການຄວບຄຸມການເປີດ / ປິດອັດຕະໂນມັດສໍາລັບນ້ໍາສະອາດ, ອາກາດບີບອັດ, ນ້ໍາມັນຫລໍ່ລື່ນ, ນ້ໍາຕັດຄວາມເຢັນແລະທໍ່ຂອງແຫຼວທີ່ອ່ອນແອ.

       * ຮ່າງກາຍວາວທອງເຫລືອງທີ່ມີການປະທັບຕາຕ້ານ corrosion ຫຼາຍຊັ້ນ; ທາງ​ເລືອກ​ຄູ່​ຂອງ​ການ​ເລີ່ມ​ຕົ້ນ​ໂດຍ​ກົງ​ຄວາມ​ກົດ​ດັນ​ສູນ​ແລະ​ປະ​ເພດ​ການ​ທົດ​ລອງ​ການ​ໄຫຼ​ສູງ​ສໍາ​ລັບ​ການ​ຄັດ​ເລືອກ​ຢ່າງ​ເຕັມ​ທີ່​

       * ຂະຫນາດມາດຕະຖານແລະຂໍ້ກໍາຫນົດກະທູ້, ເຫມາະສົມກັບ PT / G / NPT ຫຼາຍກະທູ້ສໍາລັບການສົ່ງອອກທົ່ວໂລກ

       * ທໍ່ທົນທານຕໍ່ອຸນຫະພູມຕ່ໍາສະຫນັບສະຫນູນພະລັງງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ

     ຈັບຄູ່ກັນຢ່າງກວ້າງຂວາງກັບອຸປະກອນບໍາບັດນ້ໍາ, ວົງຈອນເຄື່ອງເຮັດຄວາມເຢັນຂອງເຄື່ອງຈັກ, ສາຍທໍາຄວາມສະອາດສີດພົ່ນ, ທໍ່ອັດອາກາດແລະລະບົບອັດຕະໂນມັດຂອງນ້ໍາອຸດສາຫະກໍາຢ່າງເຕັມທີ່.

ສອງສາຍຜະລິດຕະພັນການຈັດປະເພດເຕັມ: Direct-Acting NC VS Pilot-Operated NC

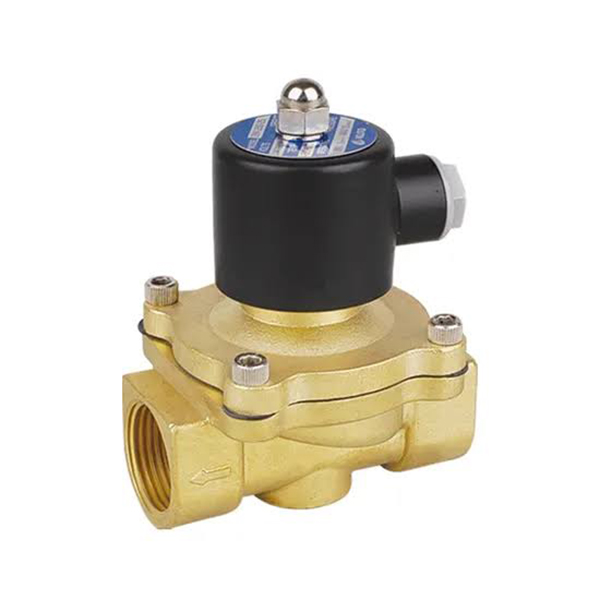

  1. 2W Direct-Acting ປິດປົກກະຕິ (Model Example: 2W-L030-08)

     --ເຮັດວຽກ Principle:ທໍ່ແມ່ເຫຼັກໄຟຟ້າໂດຍກົງຂັບລໍາ armature ພາຍໃນເພື່ອເປີດ / ປິດບ່ອນນັ່ງປ່ຽງຕົ້ນຕໍ, ເຮັດໃຫ້ການເປີດເຕັມພາຍໃຕ້ 0MPa ສູນຄວາມກົດດັນປານກາງ.

        * ປິດເຄື່ອງ: ພາກຮຽນ spring ບີບອັດປະທັບຕາເພື່ອຕັດນ້ໍາທໍ່ອອກຢ່າງເຕັມສ່ວນ

        * ການເປີດເຄື່ອງ: ຜົນບັງຄັບໃຊ້ແມ່ເຫຼັກໄຟຟ້າຍົກ spool ເພື່ອຮັບຮູ້ການໄຫຼວຽນຂອງນ້ໍາ bidirectional

           ບໍ່​ມີ​ຫ້ອງ​ທົດ​ລອງ​ຊ່ວຍ​, ໂຄງ​ປະ​ກອບ​ການ​ງ່າຍ​ດາຍ​ທີ່​ສຸດ​ທີ່​ມີ​ຄວາມ​ໄວ​ຕອບ​ສະ​ຫນອງ​ໄວ millisecond​.

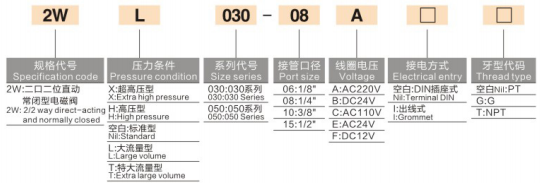

    -- ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

     2W - Pressure/Flow Suffix - Size Series - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2W: Direct-acting 2/2-way ປົກກະຕິປິດ solenoid valve

        *  Pressure & flow suffix: Blank=Standard/L=Large Flow/T=Extra Large Flow/H=High Pressure/X=Extra High Pressure

        *  Size series: 030 (ນ້ອຍ), 050 (ນ້ອຍປານກາງ)

        *  ລະຫັດຜອດ: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  ລະຫັດແຮງດັນ: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *   ຮູບແບບສາຍໄຟ: ເປົ່າ = ເຕົ້າສຽບ DIN (ມາດຕະຖານສໍາລັບຕູ້ຄວບຄຸມ), I = ສາຍໄຟກັນນ້ໍາ (ອຸປະກອນຄວາມຊຸ່ມຊື່ນພາຍນອກ)

        *  ມາດຕະຖານກະທູ້: Blank=PT British taper thread, G=G ຂະໜານ thread, T=NPT American thread

   --  ຂໍ້ໄດ້ປຽບຫຼັກ

       *   ການເລີ່ມຕົ້ນຄວາມກົດດັນດ້ານຄວາມແຕກຕ່າງຂອງສູນ, ບໍ່ມີຂີດຈຳກັດຄວາມກົດດັນໃນການເຮັດວຽກຕໍ່າສຸດ, ການເປີດທີ່ໝັ້ນຄົງພາຍໃຕ້ສູນຍາກາດ, ຄວາມກົດດັນຈຸນລະພາກ ແລະວົງຈອນນ້ໍາຈຸນລະພາກ.

        *   ຮ່າງກາຍກະທັດຮັດທີ່ສຸດ, ມຸມຍຶດຕິດທີ່ມັກສໍາລັບການຈັດວາງຕູ້ອຸປະກອນທີ່ແຄບ

        *   ການຕອບສະ ໜອງ ເປີດ-ປິດໄວ 1 ລ້ານວິນາທີ, ເໝາະ ສຳ ລັບຮອບວຽນການເລີ່ມຕົ້ນຢຸດຊົ່ວຄາວທີ່ມີຄວາມຖີ່ສູງ.

        *   ຮ່າງກາຍວາວຂະຫນາດນ້ອຍທີ່ມີຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ທາງເລືອກທໍາອິດທີ່ປະຫຍັດສໍາລັບການຄວບຄຸມສາຂາດຽວ

     --  ສະຖານະການແອັບພລິເຄຊັນ

      ການສີດນ້ໍາເຢັນຈຸດດຽວສໍາລັບເຄື່ອງມືເຄື່ອງຈັກ CNC ຂະຫນາດນ້ອຍ, ເຄື່ອງເຮັດຄວາມສະອາດສີດຂະຫນາດນ້ອຍ, ການຄວບຄຸມອາກາດ / ນ້ໍາຈຸນລະພາກສໍາລັບອຸປະກອນອັດຕະໂນມັດ 3C, ສະຫຼັບເຄື່ອງອັດອາກາດສາຂາຂະຫນາດນ້ອຍ, ການຄວບຄຸມການເປີດ / ປິດນ້ໍາຈຸນລະພາກຫ້ອງທົດລອງ.

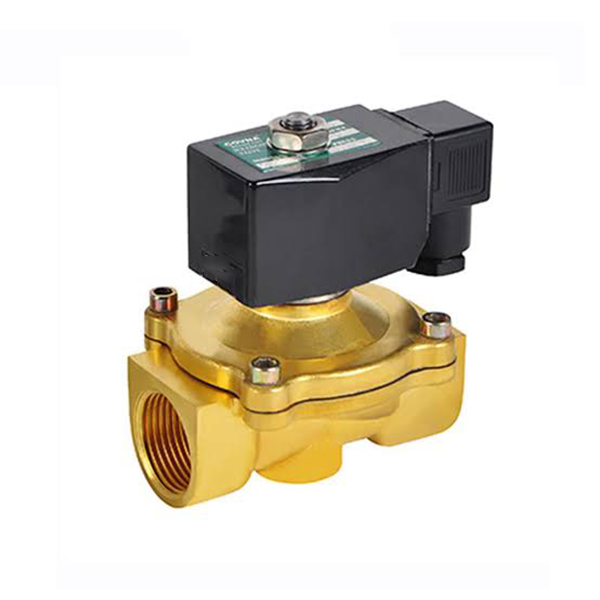

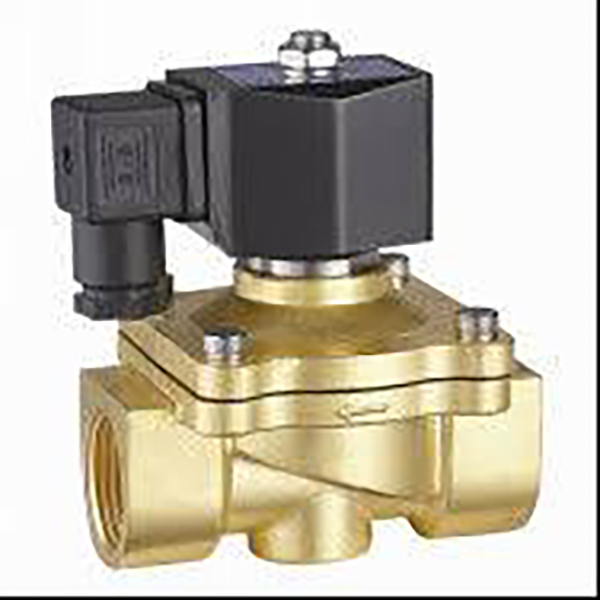

  2. 2W Pilot-Operated ປິດປົກກະຕິ (Model Example: 2W250-25)

     -- ຫຼັກ​ການ​ເຮັດ​ວຽກ​:Built-in pilot bleed orifice, ອີງ​ໃສ່​ຄວາມ​ກົດ​ດັນ​ຂະ​ຫນາດ​ກາງ​ທໍ່​ເພື່ອ​ຍົກ spool ຕົ້ນ​ຕໍ​ຂະ​ຫນາດ​ໃຫຍ່​ເຈາະ​; coil ຄວບຄຸມພຽງແຕ່ຮູທົດລອງຂະຫນາດນ້ອຍທີ່ມີການບໍລິໂພກພະລັງງານຕ່ໍາແລະການຜະລິດຄວາມຮ້ອນຕ່ໍາ. ແຮງດັນຄວາມແຕກຕ່າງການເລີ່ມຕົ້ນຂັ້ນຕ່ຳ 0.05MPa, ປ່ຽງບໍ່ສາມາດເປີດໄດ້ເຕັມທີ່ໂດຍບໍ່ມີຄວາມກົດດັນປານກາງ.

        * ປິດໄຟ: ຂຸມນັກບິນໄດ້ປິດປະທັບຕາ, ຄວາມກົດດັນພາຍໃນຢູ່ຕາມໂກນຈະບີບອັດປະທັບຕາເພື່ອປິດທໍ່

        * ການເປີດເຄື່ອງ: ທໍ່ລະບາຍຄວາມດັນຂອງຫ້ອງທົດລອງ, ຮູສຽບແຮງດັນຂະໜາດກາງເປີດວາວຫຼັກສຳລັບການໄຫຼຂອງນ້ຳໃນປະລິມານສູງ, ຊ່ອງອອກສູງສຸດເຖິງ Φ50 (G2 ນິ້ວ)

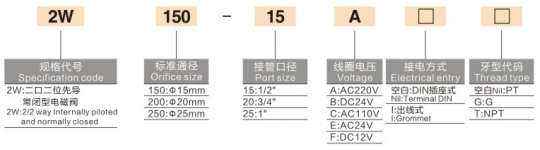

    --ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

        2W - ຂະຫນາດ Orifice - Port Thread - ແຮງດັນຂອງ Coil - ປະເພດສາຍ - Thread ມາດຕະຖານ

        *  2W: ປ່ຽງ solenoid ປົກກະຕິ 2/2-way ເຮັດວຽກໂດຍນັກບິນ

        *  ຂະໜາດມາດຕະຖານ: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  ລະຫັດພອດ: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  ລະຫັດແຮງດັນ, ສາຍໄຟ ແລະ ເສັ້ນດ້າຍສາມາດປ່ຽນກັນໄດ້ຢ່າງສົມບູນແບບກັບຊຸດການທຳງານໂດຍກົງ, ອະໄຫຼ່ຂອງສາຍທີ່ເຂົ້າກັນໄດ້.

  3. ຂໍ້ໄດ້ປຽບຫຼັກ

     -- ທໍ່ເຈາະເສັ້ນກົງຂະຫນາດໃຫຍ່ພິເສດສໍາລັບການໄຫຼຂະຫນາດກາງສູງ, ການສູນເສຍຄວາມກົດດັນທໍ່ຕ່ໍາສຸດ, ເຫມາະສົມສໍາລັບການສະຫນອງນ້ໍາສູນກາງ / ອາກາດສູນກາງທັງຫມົດ.

     -- ທໍ່ພະລັງງານຕ່ໍາຂັບເຄື່ອນຮ່າງກາຍວາວຂະຫນາດໃຫຍ່, ອຸນຫະພູມຕ່ໍາເພີ່ມຂຶ້ນພາຍໃຕ້ການດໍາເນີນການຢ່າງຕໍ່ເນື່ອງ 24 ຊົ່ວໂມງ, ປະສິດທິພາບຕ້ານການເຜົາໄຫມ້.

     -- ຊ່ອງທາງການໄຫຼກ້ວາງບໍ່ສະດວກຕໍ່ການອຸດຕັນ, ສະຫນັບສະຫນູນການໄຫຼວຽນຂອງນ້ໍາເຢັນອຸດສາຫະກໍາທີ່ມີ impurities ຂະຫນາດນ້ອຍ.

     -- ປ່ຽງທໍ່ດຽວສາມາດທົດແທນປ່ຽງໂດຍກົງຂະຫນາດນ້ອຍຫຼາຍ, ເຮັດໃຫ້ຮູບແບບທໍ່ຕົ້ນຕໍງ່າຍດາຍແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້.

  4.ສະຖານະການແອັບພລິເຄຊັນ

     ການຄວບຄຸມວົງຈອນນ້ໍາຕົ້ນຕໍສໍາລັບອຸປະກອນທໍາຄວາມສະອາດສາຍເຄື່ອງປະກອບຂະຫນາດໃຫຍ່, ເຄື່ອງອັດອາກາດເຕັມເຄື່ອງລະບາຍນ້ໍາແລະທໍ່ລະບາຍອາກາດຕົ້ນຕໍ, ທໍ່ລະບາຍຄວາມຮ້ອນຂອງທໍ່ຫົວໄຫຼຂະຫນາດໃຫຍ່, ອຸປະກອນບໍາບັດນ້ໍາ, ສະຫຼັບແມ່ບົດຂອງນ້ໍາທົ່ວໄປສໍາລັບການຫຸ້ມຫໍ່ອາຫານ & ອຸປະກອນເຄມີ.

ຄຸນສົມບັດຫຼັກທີ່ໃຊ້ຮ່ວມກັນແບບທົ່ວໆໄປ (ໂດຍກົງ + ທົດລອງໃຊ້)

  1.Uniform NC ຟັງຊັນປິດປົກກະຕິ (ຄ່າເລີ່ມຕົ້ນຈາກໂຮງງານ)

     ປິດອັດຕະໂນມັດເມື່ອຕັດກະແສໄຟຟ້າ, ປ້ອງກັນການໄຫຼລົ້ນ, ນ້ໍາ / ອາກາດຮົ່ວໄຫຼໃນລະຫວ່າງການປິດອຸປະກອນເພື່ອປ້ອງກັນຄວາມປອດໄພຂອງລະບົບທີ່ສູງຂຶ້ນ.

  2. ວັດສະດຸປະທັບຕາທາງເລືອກຄູ່

     -- ຢາງ NBR nitrile ມາດຕະຖານ: Universal ສໍາລັບນ້ໍາສະອາດ, ອາກາດບີບອັດ & ນໍ້າມັນ lubricating ສະພາບການເຮັດວຽກທົ່ວໄປ

     -- EPDM ethylene propylene ທາງເລືອກ: ທົນທານຕໍ່ຄວາມຮ້ອນ, ອາຊິດອ່ອນແອ & ທົນທານຕໍ່ດ່າງ, ອຸທິດຕົນເພື່ອນ້ໍາຮ້ອນ, ນ້ໍາສະອາດໃນອາຫານແລະອຸປະກອນດອງ.

  3. Multi-spec Universal Compatible Coils

     ການປົກຫຸ້ມຂອງແຮງດັນ AC & DC ເຕັມ, ພະລັງງານຕ່ໍາ coil insulated ສະຫນັບສະຫນູນ energization ຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ; ລະບົບສາຍສອງສາຍ (ຊັອກເກັດ DIN / ສາຍສາຍກັນນ້ໍາ) ສາມາດປັບຕົວເຂົ້າກັບຕູ້ໃນເຮືອນແລະສາຍອຸປະກອນນອກ.

  4.ຫຼາຍມາດຕະຖານກະທູ້ສົ່ງອອກສາກົນ

     ສາມທາງເລືອກກະທູ້: PT ອັງກິດ taper, G ຂະຫນານ BSPP, NPT ກະທູ້ອາເມລິກາ, ຈັບຄູ່ອຸປະກອນອັດຕະໂນມັດພາຍໃນແລະສາຍການຜະລິດຕ່າງປະເທດຄວາມຕ້ອງການສົ່ງອອກ.

  5. ການຕິດຕັ້ງ Universal ແບບບໍ່ມີກາວິທັດ

     ຮ່າງກາຍວາວສາມາດຕິດຕັ້ງໃນແນວຕັ້ງ, ຢຽດຕາມລວງນອນຫຼື inverted ໂດຍບໍ່ມີຜົນກະທົບຕໍ່ການປະຕິບັດການເປີດ / ປິດ, ທີ່ສົມບູນແບບສໍາລັບການຈັດວາງຕູ້ຫນາແຫນ້ນ.

  6. ການປັບແຕ່ງລະດັບຄວາມກົດດັນເຕັມ

     ຊຸດໂດຍກົງສະຫນັບສະຫນູນມາດຕະຖານ / ຄວາມກົດດັນສູງ / ຄວາມກົດດັນສູງພິເສດ / ການໄຫຼຂະຫນາດໃຫຍ່ທີ່ກໍາຫນົດເອງສະບັບ; ຊຸດການທົດລອງພື້ນເມືອງປັບຕົວເຂົ້າກັບລະດັບຄວາມກົດດັນຂອງນ້ໍາອຸດສາຫະກໍາທໍາມະດາ 0.05 ~ 1.0MPa.

ຕາຕະລາງສະເພາະດ້ານວິຊາການທົ່ວໄປແບບປະສົມປະສານ

Direct VS Pilot ປະຕິບັດຕາຕະລາງການປຽບທຽບການເລືອກເຕັມ

ແບ່ງສ່ວນສະຖານະການແອັບພລິເຄຊັນທົ່ວໄປ

  1. 2W Direct-Acting NC ທົ່ງນາທີ່ໃຊ້ໄດ້

     -- ການສີດນ້ໍາເຢັນຈຸດດຽວ & ສີດຈຸນລະພາກສໍາລັບເຄື່ອງຈັກ CNC ຂະຫນາດນ້ອຍ, ການຄວບຄຸມນ້ໍາຈຸນລະພາກທີ່ງ່າຍດາຍ

     -- ການສະຫນອງນ້ໍາຊ່ວຍສູນຍາກາດ & ສາຂາ pneumatic ຂະຫນາດນ້ອຍເປີດ / ປິດສໍາລັບອຸປະກອນອັດຕະໂນມັດ 3C

     -- ອຸປະກອນທໍາຄວາມສະອາດ ultrasonic ຂະຫນາດນ້ອຍ, ຫ້ອງທົດລອງ loops ການຄວບຄຸມນ້ໍາຈຸນລະພາກ

     -- ສາຂາບໍາລຸງຮັກສາອຸປະກອນ, ສະຫຼັບນ້ໍາ / ອາຍແກັສຈຸດດຽວສໍາລັບອຸປະກອນຂະຫນາດນ້ອຍ

  2. ພາກສະຫນາມທີ່ໃຊ້ໄດ້ຂອງ NC Pilot-Operated 2W

     -- ເຄື່ອງອັດອາກາດເຕັມເຄື່ອງລະບາຍອາກາດ, ໂຮງງານຕັດປ່ຽງທໍ່ອາກາດຕົ້ນຕໍ

     -- ແມ່ບົດການຄວບຄຸມວົງຈອນນ້ໍາສໍາລັບອຸປະກອນທໍາຄວາມສະອາດສາຍປະກອບຂະຫນາດໃຫຍ່

     -- ລະບົບການໄຫຼວຽນຂອງການປິ່ນປົວນ້ໍາ, ທໍ່ຫົວໄຫຼຂະຫນາດໃຫຍ່ຂອງຄວາມເຢັນອຸດສາຫະກໍາ

     -- ສະວິດແມ່ບົດຂອງນ້ໍາຂະຫນາດໃຫຍ່ສໍາລັບການຫຸ້ມຫໍ່ອາຫານ & ອຸປະກອນເຄມີທີ່ສົມບູນ

ກົດລະບຽບການຕັດສິນການຄັດເລືອກຫຼັກ

     -- ຄວາມດັນຂອງທໍ່ນ້ຳ/ອາກາດຕ່ຳກວ່າ 0.05MPa, ຂະໜາດກາງຈຸນລະພາກ, ວົງຈອນສູນຍາກາດ → ຕ້ອງເລືອກປະເພດ 2W ໂດຍກົງ.

     -- ຂະຫນາດທໍ່≥G1/2, ທໍ່ຕົ້ນຕໍທັງຫມົດສາຍສົ່ງສູງ, ທໍ່ສົ່ງຄວາມກົດດັນທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ → ເລືອກປະເພດທົດລອງ 2W.

     -- ນ້ໍາຮ້ອນ, ນ້ໍາບໍລິສຸດ, ສະພາບການເຮັດວຽກຂອງນ້ໍາອາຊິດອ່ອນແອ: ກໍານົດປະທັບຕາ EPDM ອາຫານເກຣດໃນເວລາທີ່ວາງຄໍາສັ່ງ.

     -- ສາຍໄຟສູນກາງພາຍໃນຕູ້ຄວບຄຸມເຄື່ອງຈັກ: ບູລິມະສິດປະເພດສາຍໄຟເຕົ້າຮັບ DIN; ອຸປະກອນສີດພົ່ນກາງແຈ້ງ & ຄວາມຊຸ່ມຊື່ນເລືອກ I ປະເພດສາຍນໍາສາຍກັນນ້ໍາ

     -- ວົງຈອນນ້ໍາແຮງດັນສູງ & ສະຖານີການໄຫຼສູງສາມາດເລືອກຕົວວາວທີ່ກໍາຫນົດເອງດ້ວຍຄໍາຕໍ່ທ້າຍ H / L / T

ກົງກັບການແກ້ໄຂວົງຈອນນິວເມຕິກ ແລະນໍ້າໄຫຼທີ່ສົມບູນ

  1. ວົງຈອນສາຂາເຮັດຄວາມເຢັນຂະໜາດນ້ອຍ

     ໜ່ວຍບໍລິການອາກາດ AFC → 3V ຊຸດ 3/2 ປ່ຽງ solenoid → ທໍ່ພາດສະຕິກ PU → ປ່ຽງ 2W ໂດຍກົງ (ການຄວບຄຸມການເປີດ / ປິດວົງຈອນນ້ໍາເຢັນ)

  2. ສໍາເລັດວົງຈອນຫົວນ້ໍາຕົ້ນຕໍເຄື່ອງຈັກ

     ຖັງນ້ໍາ / ທໍ່ຕົ້ນຕໍເຄື່ອງອັດອາກາດ → 2W pilot ປ່ຽງຂະຫນາດໃຫຍ່ → ສົ່ງສາຂາໄປຫາແຕ່ລະສະຖານີທໍ່ສີດ

  3. Explosion-Proof Fluid Workshop Circuit

     ໜ່ວຍບໍາບັດແຫຼ່ງອາກາດປ້ອງກັນການລະເບີດ → ປ່ຽງທົດລອງ 2W ພ້ອມດ້ວຍທໍ່ປ້ອງກັນການລະເບີດແບບກຳນົດເອງ, ຈັບຄູ່ກັບທໍ່ຄວບຄຸມການລະເບີດອັດຕະໂນມັດ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH 2W ຊຸດທອງເຫລືອງ 2/2-way ປິດປົກກະຕິວາວ solenoid ນ້ໍາໃຫ້ສູນຄວາມກົດດັນເລີ່ມຕົ້ນຕົວແປຂະຫນາດນ້ອຍປະຕິບັດໂດຍກົງແລະພະລັງງານຕ່ໍາກະແສໄຟຟ້າສູງຕົວແປທີ່ດໍາເນີນການທົດລອງຂະຫນາດໃຫຍ່, ມີທາງເລືອກ NBR / EPDM ການປະທັບຕາອາຫານເກຣດ, ຫຼາຍກະທູ້ & ຫຼາຍແຮງດັນທີ່ເຂົ້າກັນໄດ້, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບເຄື່ອງສີດນ້ໍາອັດຕະໂນມັດ, ການຄວບຄຸມນ້ໍາ, ການລ້າງ, ນ້ໍາ, ທາງອາກາດ. ອຸປະກອນອັດຕະໂນມັດຂອງນ້ໍາການຫຸ້ມຫໍ່.
