3A Series 3/2 Way Pneumatic Control Valve | ວາວທິດທາງປະຕິບັດການທາງອາກາດພາຍນອກ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. Product Overview & Core Interface Function

     ຊຸດ SOLH 3A ເປັນກະແສຫຼັກປ່ຽງຄວບຄຸມທິດທາງທີ່ເຮັດວຽກທາງອາກາດພາຍນອກ 3/2 ທາງ ປະຕິບັດຕາມຂໍ້ກໍານົດມາດຕະຖານ Airtac. ຂັບເຄື່ອນຢ່າງບໍລິສຸດໂດຍສັນຍານທາງອາກາດແທນທີ່ຈະເປັນທໍ່ແມ່ເຫຼັກໄຟຟ້າ, ມັນມີຄວາມຊ່ຽວຊານໃນການເຄື່ອນໄຫວ telescopic ແລະການຄວບຄຸມການຖືຄວາມກົດດັນຂອງກະບອກສູບດຽວ. ມັນຮັບຮູ້ເຫດຜົນທາງນິວເມຕິກທີ່ປອດໄພ ແລະ ໝັ້ນ ຄົງຂອງການຮັບອາກາດ, ການຖືຕຳແໜ່ງ ແລະ ການລະບາຍອາກາດ, ຮັບໃຊ້ເປັນອົງປະກອບການຄວບຄຸມຄວາມປອດໄພຫຼັກສຳລັບລະບົບນິວເມຕິກທີ່ບໍ່ແມ່ນໄຟຟ້າ, ສະພາບແວດລ້ອມທີ່ຕ້ານການລະເບີດ ແລະ ອຸປະກອນທີ່ປອດໄພ.

  1.1 ມາດຕະຖານ 3-Port Interface ຄໍານິຍາມ

     • P Port: ພອດ inlet ທາງອາກາດຕົ້ນຕໍສໍາລັບການສະຫນອງອາກາດ compressed

     • ທ່າເຮືອ: ພອດຜົນຜະລິດທີ່ເຮັດວຽກ, ເຊື່ອມຕໍ່ໂດຍກົງກັບກະບອກສູບດຽວ

     • R Port: ພອດໄອເສຍສໍາລັບການບັນເທົາຄວາມກົດດັນແລະການປັບໄວ

  1.2 ເຫດຜົນການເຮັດວຽກ & ລັກສະນະໂຄງສ້າງ

     • ການຄວບຄຸມລົມດຽວ (3A110/210/310/410): ສັນຍານທາງອາກາດສໍາລັບການປີ້ນກັບກັນ, ປັບພາກຮຽນ spring ອັດຕະໂນມັດຫຼັງຈາກການຕັດສັນຍານ, ການອອກແບບການປັບການລົ້ມເຫຼວທີ່ປອດໄພ.

     • ການຄວບຄຸມລົມສອງເທົ່າ (3A120/220/320/420): ການຄວບຄຸມສັນຍານທາງອາກາດຄູ່ສະຫຼັບ, ຮັກສາຕໍາແຫນ່ງປະຈຸບັນຫຼັງຈາກການຕັດອອກອາກາດທີ່ມີຟັງຊັນ latching ຄວາມຈໍາ.

     • ໂຄງສ້າງຫຼັກ: ໂຄງສ້າງປະເພດ spool ທີ່ມີຄວາມແມ່ນຍໍາສູງ, ຂັບ pneumatic ພາຍນອກ, ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມທົນທານ, ມາດຕະຖານການດໍາເນີນງານທີ່ບໍ່ມີທາດແຫຼວ (ການຫລໍ່ລື່ນພິເສດທີ່ມີຢູ່ສໍາລັບສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ).

2. ມາດຕະຖານການເຂົ້າລະຫັດແບບຈໍາລອງ & ຮູບແບບທົ່ວໄປ

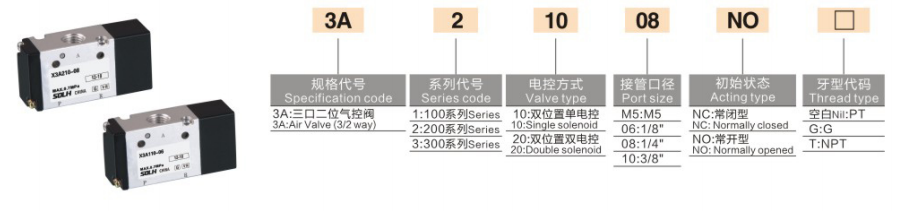

  1. Coding Logic: 3A [Series Size] [Control Type] - [Port Size]

  2. ສະຖານະການສະເພາະຂອງຕົວແບບທົ່ວໄປ & ຄໍາຮ້ອງສະຫມັກ

3. ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ

4. ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     • ການ​ອອກ​ແບບ Pneumatic ການ​ລະ​ເບີດ​ທີ່​ບໍ​ລິ​ສຸດ​: ບໍ່ມີອົງປະກອບໄຟຟ້າພາຍໃນ, ສາມາດປັບຕົວໄດ້ຢ່າງເຕັມສ່ວນກັບສະພາບແວດລ້ອມທີ່ມີຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ ແລະໄວໄຟ. ມັນຮັບປະກັນການປັບອັດຕະໂນມັດແລະຄວາມປອດໄພຂອງອຸປະກອນໃນເວລາທີ່ແຫຼ່ງອາກາດຫຼືພະລັງງານລົ້ມເຫລວ, ມີຄວາມຫນ້າເຊື່ອຖືໃນການດໍາເນີນງານສູງ.

     • Dual Control Mode ການປັບຕົວໄດ້: ການຄວບຄຸມ pneumatic ດຽວສໍາລັບການປັບຄວາມປອດໄພແລະການຖືຄວາມກົດດັນ; ການຄວບຄຸມ pneumatic double ສໍາລັບຄວາມຊົງຈໍາຕໍາແຫນ່ງຕັດອອກອາກາດແລະການລັອກທີ່ຍາວນານ, ກວມເອົາເຫດຜົນການຄວບຄຸມກະບອກສູບດຽວແບບທໍາມະດາທັງຫມົດ.

     • ການປະທັບຕາປະສິດທິພາບສູງ: ໂຄງສ້າງ spool ຄວາມແມ່ນຍໍາທີ່ມີຂະບວນການຮັກສາພື້ນຜິວພິເສດ, ມີຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ຄວາມແຫນ້ນຂອງອາກາດທີ່ດີເລີດ, ການສະຫຼັບທີ່ຫມັ້ນຄົງແລະຊີວິດການບໍລິການທີ່ຍາວນານ.

     • ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ & ປະຫຍັດພື້ນທີ່: ຮອງຮັບການຕິດຕັ້ງແບບຫຼາຍມຸມ. ມັນສາມາດຖືກນໍາໃຊ້ເປັນເອກະລາດຫຼືປະສົມປະສານກັບຖານ manifold ເພື່ອສ້າງເປັນກຸ່ມປ່ຽງ modular, ປະສິດທິຜົນປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງອຸປະກອນ.

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການຄວບຄຸມກະບອກສູບດ່ຽວ: ຮັບຮູ້ການປະຕິບັດທາງໄກເຊັ່ນ: jacking, clamping ແລະ flipping, ມີ cylinder ຂະຫຍາຍອອກໂດຍການໄດ້ຮັບອາກາດແລະ retracting ໂດຍພາກຮຽນ spring reset.

     • ອຸປະກອນຄວາມປອດໄພ Interlock ລະບົບ: ປັບອັດຕະໂນມັດແລະປ່ອຍຄວາມກົດດັນໃນເວລາທີ່ແຫຼ່ງອາກາດລົ້ມເຫລວຫຼືອຸປະກອນປິດ, ຫຼີກເວັ້ນການຕິດຂັດຂອງກົນຈັກແລະຮັບປະກັນຄວາມປອດໄພໃນການຜະລິດ.

     • ສະຖານີເຮັດວຽກທີ່ຖືຄວາມກົດດັນໃນໄລຍະຍາວ: ຮູບແບບການຄວບຄຸມ pneumatic double ຮັກສາຕໍາແຫນ່ງກະບອກສູບຄົງທີ່ໂດຍບໍ່ມີການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງ, ເຫມາະສົມສໍາລັບການຍຶດຍາວແລະຂະບວນການຈັດຕໍາແຫນ່ງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ຊຸດ SOLH 3A ເປັນປ່ຽງຄວບຄຸມທາງນອກ 3/2 ມາດຕະຖານດ້ວຍທໍ່ຄວບຄຸມອາກາດແບບດ່ຽວ/ຄູ່, ການປະທັບຕາຂອງສະເປວທີ່ມີຄວາມແມ່ນຍໍາ ແລະຮ່າງກາຍໂລຫະປະສົມອາລູມີນຽມ. ມັນເປັນອົງປະກອບຫຼັກທີ່ຕ້ອງການສໍາລັບການປີ້ນກັບກັນທີ່ປອດໄພແລະການຄວບຄຸມການຖືຄວາມກົດດັນຂອງກະບອກສູບລົມແບບດ່ຽວ.
