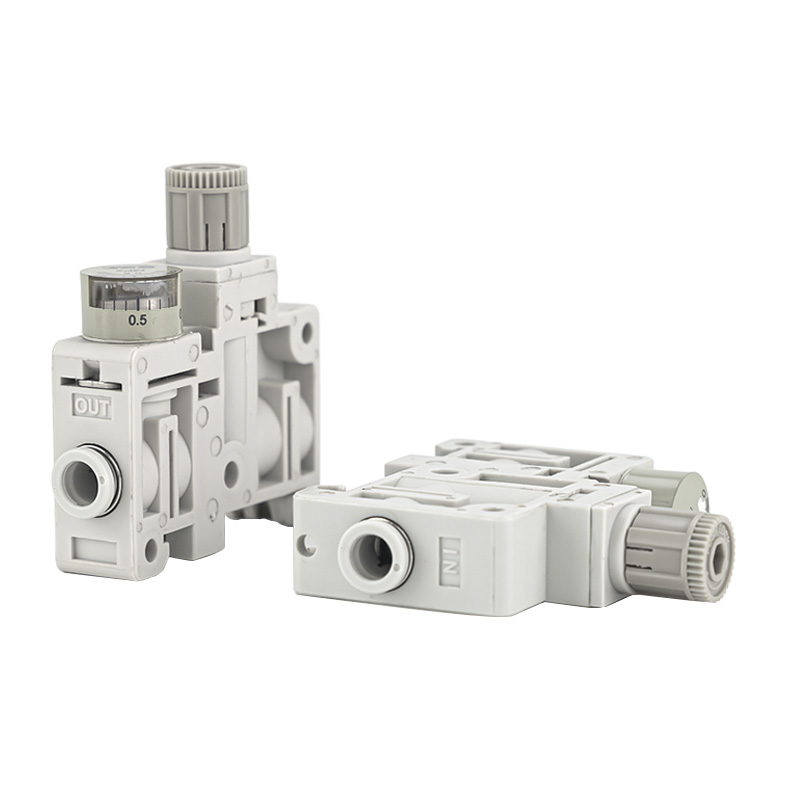

ARM5 Series Ultra-Compact Pressure Regulator (ARM5S)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ARM5 ຕົວຄວບຄຸມແບບດຽວ ARM5S ແມ່ນເຄື່ອງຄວບຄຸມຄວາມກົດດັນລູກສູບໂດຍກົງ 14 ມມທີ່ມີການຄວບຄຸມການໄຫຼຍ້ອນກັບມາດຕະຖານໃນຕົວ. ມັນມີຂະຫນາດຂະຫນາດນ້ອຍ, ທາງເລືອກໃນການຕິດຕັ້ງເອກະລາດດຽວຫຼືການປະກອບ stacked manifold, ປະສົມປະສານການເຊື່ອມຕໍ່ການກົດດັນຫນຶ່ງສໍາຜັດແລະການປັບຄວາມກົດດັນຄວາມແມ່ນຍໍາສູງ. ເຄື່ອງຄວບຄຸມຂະໜາດນ້ອຍນີ້ຖືກປັບແຕ່ງສໍາລັບວົງຈອນນິວເມຕິກຂະໜາດນ້ອຍທີ່ມີຄວາມຕ້ອງການຈໍາກັດພື້ນທີ່ທີ່ເຄັ່ງຄັດ.

ໂຄງສ້າງ & ຫຼັກການການເຮັດວຽກ

     ·ການກໍ່ສ້າງ piston ປະຕິບັດໂດຍກົງ; ສະບັບບັນເທົາທຸກເປັນມາດຕະຖານ, ສະບັບທີ່ບໍ່ແມ່ນການບັນເທົາທຸກທາງເລືອກ

     ·ການອອກແບບການໄຫຼວຽນແບບປີ້ນກັບກັນມາດຕະຖານອະນຸຍາດໃຫ້ backflow ຈາກພອດອອກໄປຫາຜອດ inlet

     ·ອຸປະກອນເສີມແບບປະສົມປະສານທີ່ມີຢູ່ໃນປະເພດຊື່ແລະສອກສໍາລັບທໍ່φ4, φ6, 5/32" ແລະ 1/4" tubing

     ·ສອງການແກ້ໄຂການຕິດຕັ້ງ: ການຕິດຕັ້ງກະດານໂດຍກົງແລະການຕິດຕັ້ງລົດໄຟ DIN

     · ຮ່າງ​ກາຍ ultra-light ມີ​ນ​້​ໍາ​ຫນັກ​ພຽງ​ແຕ່ 33 ກຼາມ​

ຄຸນສົມບັດຫຼັກ

     1. 14mm Ultra-Compact Narrow Housing ຄວາມກວ້າງຂອງຮ່າງກາຍແມ່ນພຽງແຕ່ 14mm, ມີປະລິມານຫຼຸດລົງເຖິງ 1/7 ຂອງມາດຕະຖານ AR20 ປົກກະຕິ. ມັນ ເໝາະ ສົມກັບເຄື່ອງຈັກທີ່ຝັງຢູ່ພາຍໃນ, ແຜງຄວບຄຸມແລະກະຈົກຂະ ໜາດ ນ້ອຍທີ່ຫນາແຫນ້ນ.

     2. High-Precision Adjustable Pressure Adjustable Pressure ກວມເອົາ 0.05–0.7 MPa. ຮູບແບບການບັນເທົາທຸກມາດຕະຖານປ່ອຍຄວາມກົດດັນເກີນອັດຕະໂນມັດສໍາລັບຜົນຜະລິດທີ່ຫມັ້ນຄົງ; ແບບຈໍາລອງທີ່ບໍ່ແມ່ນການບັນເທົາທຸກທາງເລືອກສະຫນອງການປະຕິບັດການຮັກສາຄວາມກົດດັນທີ່ດີກວ່າ.

     3. Built-In Standard Reverse Flow Function ຊ່ອງທາງພາຍໃນຈະເປີດອັດຕະໂນມັດເມື່ອຄວາມກົດດັນຂອງ outlet ເກີນຄວາມກົດດັນ inlet. ມັນສາມາດຖືກຕິດຕັ້ງໂດຍກົງລົງລຸ່ມຂອງປ່ຽງ solenoid ເພື່ອງ່າຍຮູບແບບວົງຈອນອາກາດໂດຍລວມ.

     4. ຕົວເຊື່ອມຕໍ່ແບບຍືດຫຍຸ່ນ & ການຕິດຕັ້ງຫຼາຍວິທີທາງກົງ ແລະສອກແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ສຳລັບຜອດຂາເຂົ້າ ແລະປ່ຽງ. ເຄື່ອງຄວບຄຸມສະຫນັບສະຫນູນການແກ້ໄຂໂດຍກົງແລະ DIN rail stacking, ມີເຄື່ອງວັດແທກຄວາມກົດດັນທີ່ຕິດຢູ່ດ້ານທາງເລືອກທີ່ຈັດອັນດັບຢູ່ທີ່ 0.8MPa.

     5. Corrosion Resistant & Long Service LifeCombined resin and aluminium alloy ທີ່ຢູ່ອາໄສ resists corrosion. ອຸນ​ຫະ​ພູມ​ລ້ອມ​ຮອບ​ທີ່​ນໍາ​ໃຊ້​ແມ່ນ​ແຕ່ -5 ℃​ເຖິງ +60 ℃​. ການປະຕິບັດການທີ່ບໍ່ມີການລະບາຍນ້ໍາໄດ້ຮັບປະກັນການປະຕິບັດການຖີບລົດໃນໄລຍະຍາວທີ່ຫມັ້ນຄົງ.

ຕາຕະລາງສະເພາະດ້ານວິຊາການ

ຄໍາອະທິບາຍລະຫັດຕົວແບບ

ຕົວຢ່າງ: ARM5SA-07-A

     · ARM5S: ຮ່າງກາຍຄວບຄຸມເອກະລາດດຽວ

     · A: DIN rail mount; B: mount panel ໂດຍກົງ

     · 07: Fitting configuration (IN straight + OUT straight for φ6 tube)

     · A: ມີເຄື່ອງວັດແທກຄວາມກົດດັນດ້ານຂ້າງ; blank = ບໍ່ມີເຄື່ອງວັດແທກ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     ອຸປະກອນອັດຕະໂນມັດຂະຫນາດນ້ອຍແລະຄວາມແມ່ນຍໍາຂອງ jigs ສໍາລັບ 3C ເອເລັກໂຕຣນິກ, ອຸປະກອນການແພດແລະຫຸ່ນຍົນຂະຫນາດນ້ອຍ ການຈັດວາງອຸປະກອນທີ່ມີພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດທີ່ສຸດການຄວບຄຸມຄວາມແມ່ນຍໍາຂອງ Micro-flow: ການເປົ່າລົມ, ການດູດສູນຍາກາດ, ການແຜ່ກະຈາຍຂອງນ້ໍາແລະການຕັ້ງຕໍາແຫນ່ງ actuation ຫຼາຍວົງຈອນ manifold stacking ລະບົບ, ສະຫນັບສະຫນູນເຖິງ 10 ສະຖານີເຊື່ອມຕໍ່ Series ການຕິດຕັ້ງລັກສະນະຫລັງ solenoid reflow valves.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ເຄື່ອງຄວບຄຸມຄວາມກົດດັນຂະໜາດນ້ອຍຂອງ ARM5S ມີໂຄງສ້າງລູກສູບຂະໜາດນ້ອຍ 14 ມມ, ການອອກແບບການໄຫຼແບບປີ້ນກັບກັນແບບມາດຕະຖານ, ອຸປະກອນເສີມແບບຍູ້ແບບປະສົມປະສານ, ການຕິດຕັ້ງແບບດຽວ/ manifold ແລະ ມີພຽງແຕ່ 33g ຮ່າງກາຍທີ່ມີນ້ໍາຫນັກເບົາ, ເປັນການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບການຄວບຄຸມຄວາມກົດດັນລົມທີ່ມີຄວາມແມ່ນຍໍາຈຸນລະພາກ.Meta Title & Meta DescriptionMeta Title: ARM5S Ultra Compactator | Richge Technology Meta Description: Richge ARM5S miniature pneumatic regulator with standard reverse flow, DIN rail manifold mount, lightweight 33g designs for small precision automation circuits.
