CXSJ Series ກະບອກສູບຄູ່ກະທັດຮັດ | ກະບອກສູບລູກສູບຄູ່ຄູ່ Ultra-Slim

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

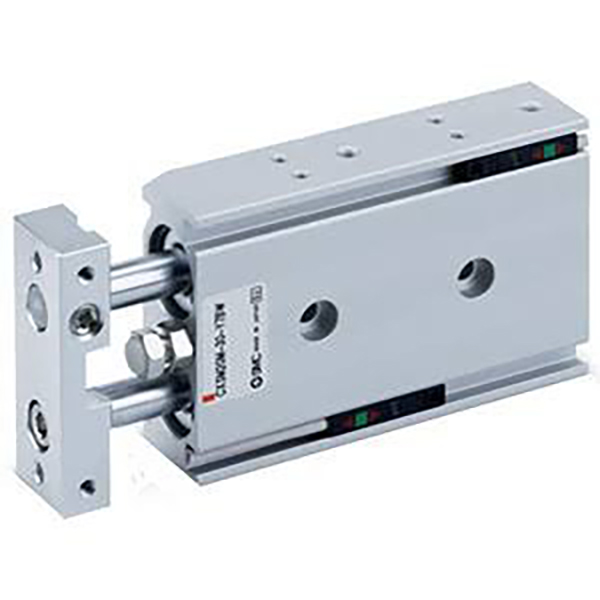

ພາບລວມຜະລິດຕະພັນ & ໂຄງສ້າງຫຼັກ

ຊຸດ SOLH CXSJ ເປັນລຸ້ນທີ່ກະທັດຮັດແບບພິເສດຂອງກະບອກສູບຄູ່ CXS ມາດຕະຖານ. ການຮັບຮອງເອົາໂຄງສ້າງປະສົມປະສານ double-piston ແລະ double-guid-rod, ມັນສະຫນອງdouble thrust ເມື່ອທຽບກັບກະບອກດຽວ ແລະບັນລຸຄວາມຖືກຕ້ອງຂອງການຫມຸນສູນ ±0.1°. ການເພີ່ມປະສິດທິພາບດ້ວຍຄວາມຍາວສັ້ນ, ຄວາມກວ້າງແຄບແລະນ້ໍາຫນັກເບົາກວ່າແບບ CXS ແບບດັ້ງເດີມ, ຊຸດ CXSJ ມີການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນຫຼາຍແລະຖືກອອກແບບມາເປັນພິເສດສໍາລັບການເລືອກແລະສະຖານທີ່, ການຍົກຍ້າຍວັດສະດຸ, ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນແລະຄໍາຮ້ອງສະຫມັກການກົດດັນແສງສະຫວ່າງໃນສະຖານທີ່ອັດຕະໂນມັດຈໍາກັດຫຼາຍ.

ຂໍ້ໄດ້ປຽບໂຄງສ້າງຫຼັກ

• Dual Piston & Dual Guide Rod Integration: ການຕັ້ງຄ່າລູກປືນສະໄລ້ທາງເລືອກ (M) ແລະລູກປືນ (L) ທີ່ມີຂະຫນາດລວມທົ່ວໄປ, ການດຸ່ນດ່ຽງຄວາມທົນທານ, ຄວາມແມ່ນຍໍາແລະຄ່າໃຊ້ຈ່າຍສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ຫຼາກຫຼາຍ.

• ຖານສະວິດແມ່ເຫຼັກປີ້ນກັບກັນໄດ້: ຮອງຮັບການຕິດຕັ້ງ 4 ທິດທາງໂດຍບໍ່ມີການລົບກວນໂຄງສ້າງ, ເຮັດໃຫ້ສາມາດກວດຫາຕໍາແຫນ່ງຫຼາຍມຸມທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການປັບຕົວຍຶດຕິດຊ້າຍ / ຂວາ symmetrical.

• ມາດຕະຖານ Buffer & ການອອກແບບແມ່ເຫຼັກ: ປະກອບກັບ buffers ຢາງສອງສົ້ນສໍາລັບການ cushioning ຫມັ້ນຄົງ; ວົງແມ່ເຫຼັກໃນຕົວ (Z suffix) ແມ່ນສະຫງວນໄວ້ສໍາລັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ. ບໍ່ມີທາງເລືອກ buffer ອາກາດ (AZ), buffer ຢາງເຮັດຫນ້າທີ່ເປັນການດູດຊຶມມາດຕະຖານ.

• ການອອກແບບສອງ Porting ສໍາລັບ bores ຂະຫນາດນ້ອຍ: φ6 ແລະ φ10 bore ຂະຫນາດສະຫນັບສະຫນູນທໍ່ສອງ axial ແລະຂ້າງ, ຢ່າງຫຼວງຫຼາຍ optimizing ຮູບແບບທໍ່ໃນການຈັດວາງອຸປະກອນ ultra-compact.

ການຈັດປະເພດຊຸດຍ່ອຍຫຼັກ (ປະເພດລູກປືນ ແລະປະເພດເຊືອກ)

ຊຸດ CXSJ ກວມເອົາສີ່ຕົວແບບຫຼັກເພື່ອໃຫ້ກົງກັບຄວາມແມ່ນຍໍາທີ່ມີຄວາມໄວຕ່ໍາ, ຄວາມແມ່ນຍໍາຄວາມໄວສູງແລະສະຖານະການເຮັດວຽກສອງເທົ່າ, ບັນລຸການຄຸ້ມຄອງຢ່າງເຕັມທີ່ຂອງຄວາມຕ້ອງການອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

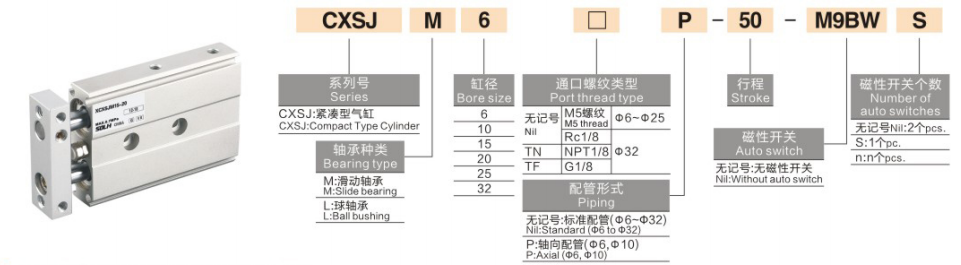

ປະຕິບັດຕາມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

ຕົວຢ່າງຕົວແບບ: CXSJL20-50Z-M9B

1. ນິຍາມລະຫັດຊື່

1. ລະຫັດຊຸດ: CXSJ + bearing & rod type (M / L / WM / WL)

2. ຂະຫນາດເຈາະ: 6 / 10 / 15 / 20 / 25 / 32mm (ຂອບເຂດມາດຕະຖານເຕັມ)

3. ເສັ້ນເລືອດຕັນໃນມາດຕະຖານ: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (ເສັ້ນເລືອດຕັນໃນສູງສຸດ: 100mm)

4. ການຕັ້ງຄ່າ Buffer & Magnetic Ring

￮ Z: ການ​ຕັ້ງ​ຄ່າ​ມາດ​ຕະ​ຖານ (built-in ສະ​ນະ​ແມ່​ເຫຼັກ + buffer ຢາງ​ສອງ​ທ້າຍ​, ເຂົ້າ​ກັນ​ໄດ້​ກັບ​ການ​ຕິດ​ຕັ້ງ​ສະ​ວິດ​ແມ່​ເຫຼັກ​)

￮ ບໍ່ມີຕົວຕໍ່ທ້າຍ Z: ປະເພດທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ (ສະຫຼັບແມ່ເຫຼັກບໍ່ສາມາດໃຊ້ໄດ້)

￮ ຫມາຍເຫດ: ຊຸດ CXSJ ຮອງຮັບພຽງແຕ່ buffer ຢາງ, ບໍ່ມີທາງເລືອກ air buffer (AZ).

5. ສະຫຼັບແມ່ເຫຼັກ: ທາງເລືອກ D-M9B, D-A93, D-M9N; ຕິດຕັ້ງໂດຍກົງຢູ່ໃນຮ່ອງຂ້າງທີ່ມີຄວາມເຂົ້າກັນໄດ້ 4 ທິດທາງປີ້ນກັບຖານ

6. ລັອກອຸປະກອນ (ທາງເລືອກ): R (lock retract), P (extend lock)

ຕົວກໍານົດການດ້ານວິຊາການມາດຕະຖານທົ່ວໄປ

(ເງື່ອນໄຂການທົດສອບມາດຕະຖານ: 20 ℃ອຸນຫະພູມປົກກະຕິ, ອາກາດແຫ້ງ)

• ຮູບແບບການດໍາເນີນການ: ຂັບສອງລູກສູບສອງຄັ້ງ (ອອກແຮງດັນສອງເທົ່າ)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.1~0.7MPa (φ6: ຕໍາ່ສຸດທີ່ 0.15MPa; φ10~φ32: ຕໍາ່ສຸດທີ່ 0.1MPa)

• ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.05MPa

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -10℃ ~ 60℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

• ຄວາມໄວປະຕິບັດງານ: 30~800mm/s (CXSJL ປະເພດຄວາມໄວສູງເຖິງ 800mm/s; CXSJM 30~600mm/s)

• ຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ: ±0.1° (ຄວາມ​ແມ່ນ​ຍໍາ​ການ​ບິດ​ສູນ​, ສອດ​ຄ່ອງ​ກັບ​ຊຸດ CXS ມາດ​ຕະ​ຖານ​)

• ໂໝດ Buffer: Dual-end buffer ຢາງພາລາເທົ່ານັ້ນ (ບໍ່ມີທາງເລືອກ buffer ອາກາດ)

• ຂະໜາດທໍ່ທໍ່

￮ φ6 / φ10: M5 × 0.8 (ສະຫນັບສະຫນູນທໍ່ສອງແກນແລະດ້ານຂ້າງ)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (ທໍ່ດ້ານຂ້າງເທົ່ານັ້ນ)

• ວິທີການຕິດຕັ້ງ: ການຕິດຕັ້ງ 3 ດ້ານ (ລຸ່ມ / ເທິງ / ດ້ານ); ພື້ນຖານທີ່ປີ້ນກັບກັນໄດ້ສະຫນັບສະຫນູນການຕິດຕັ້ງຊ້າຍແລະຂວາ symmetrical

ຂໍ້ມູນທາງທິດສະດີ & ຄວາມເຄັ່ງຕຶງ (@0.5MPa, ຫົວໜ່ວຍ: N)

ໂຄງສ້າງລູກສູບ double-piston ສະຫນອງຜົນບັງຄັບໃຊ້ສອງເທົ່າ ເມື່ອປຽບທຽບກັບກະບອກສູບລູກສູບດຽວທີ່ມີຂະຫນາດເຈາະດຽວກັນ

CXSJ vs CXS Core ການປຽບທຽບຄວາມແຕກຕ່າງ

CXSJ ແມ່ນລຸ້ນທີ່ກະທັດຮັດແບບພິເສດຂອງ CXS, ປັບແຕ່ງສະເພາະສຳລັບສະຖານະການອັດຕະໂນມັດໃນພື້ນທີ່ແຄບ.

ຄູ່ມືການເລືອກດ່ວນ

1. ການເລືອກປະເພດ Bearing & Rod: ເລືອກ CXSJM ສໍາລັບສະພາບແວດລ້ອມທີ່ທົນທານຕໍ່ການສວມໃສ່ແລະຂີ້ຝຸ່ນ; ເລືອກ CXSJL ສໍາລັບຄວາມໄວສູງກ້ຽງ & ການເຄື່ອນໄຫວ reciprocating ເລື້ອຍໆ; ຮັບຮອງເອົາ CXSJWM/CXSJWL ສໍາລັບຜົນຜະລິດ rod ສອງດ້ານແລະການດໍາເນີນງານ synchronous ສອງຝ່າຍ.

2. ການເລືອກລຸ້ນແບບຈໍາລອງ: ຕ້ອງການ CXSJ ສໍາລັບພື້ນທີ່ກະທັດຮັດທີ່ສຸດ ແລະຄວາມຕ້ອງການທໍ່ຕາມແກນ; ເລືອກມາດຕະຖານ CXS ຖ້າອາກາດ buffer ຫຼືຄວາມຕ້ານທານຜົນກະທົບຫນັກແມ່ນຕ້ອງການ.

3. ການເລືອກການຕັ້ງຄ່າແມ່ເຫຼັກ: ເລືອກ Z suffix ສໍາລັບການກວດສອບຕໍາແຫນ່ງທີ່ມີສະຫຼັບແມ່ເຫຼັກ; omit Z ສໍາລັບສະຖານະການທີ່ບໍ່ແມ່ນແມ່ເຫຼັກແລະແມ່ເຫຼັກ interference-sensitive.

4. Bore & Stroke ການຄັດເລືອກ: ກໍານົດຂະຫນາດເຈາະໂດຍອີງໃສ່ຄວາມຕ້ອງການໂຫຼດຕົວຈິງແລະ thrust; ລະດັບເສັ້ນເລືອດຕັນໃນມາດຕະຖານແມ່ນ 5 ~ 100mm (ຂອບເຂດຈໍາກັດເສັ້ນເລືອດຕັນໃນສູງສຸດ: 100mm).

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CXSJ series ultra-compact twin cylinder ມີ piston double-rod high thrust, ±0.1° zero rotation precision, ultra-slim optimized size and 4-way flexible mounting, be the optimal pneumatic solution for high-precision pick-and-place, positioning and light pressing in ultra-confin.
