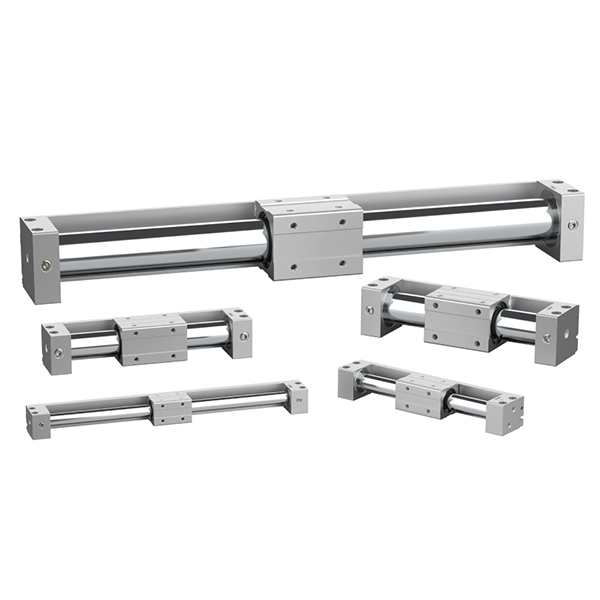

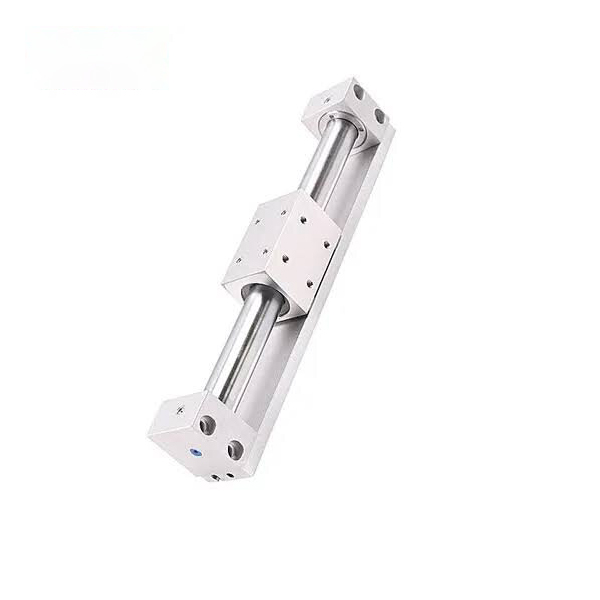

CY3R

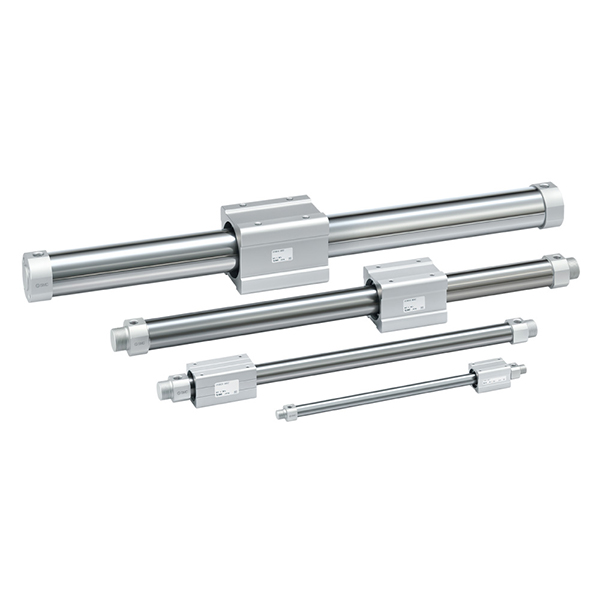

CY3B

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH CY3 ເປັນກະບອກ rodless coupling ສະນະແມ່ເຫຼັກທີ່ຍົກລະດັບໂດຍອີງໃສ່ຊຸດ SMC CY1 ຄລາສສິກ, ແບ່ງອອກເປັນສອງຮູບແບບຕົ້ນຕໍ: CY3B ປະເພດພື້ນຖານທີ່ບໍ່ມີພື້ນຜິວ mounting ແລະ CY3R ປະເພດ mounting ໂດຍກົງ. ມັນຮັບຮອງເອົາໂຄງສ້າງການສົ່ງຜ່ານແມ່ເຫຼັກທີ່ຖືກປິດລ້ອມຢ່າງເຕັມທີ່, ຮັບຮູ້ການເຄື່ອນໄຫວ synchronous ຂອງ piston ພາຍໃນແລະຕາຕະລາງ slider ພາຍນອກໂດຍຜ່ານການເຊື່ອມຕໍ່ແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ. ປະກອບດ້ວຍສູນການຮົ່ວໄຫຼ, ການດໍາເນີນງານທີ່ບໍ່ມີຂີ້ຝຸ່ນແລະມົນລະພິດ, ເສັ້ນເລືອດຕັນໃນຍາວທີ່ສຸດແລະການຕິດຕັ້ງທີ່ຫນາແຫນ້ນ, ມັນສາມາດໃຊ້ໄດ້ຢ່າງກວ້າງຂວາງກັບການໂຫຼດລະດັບຄວາມສະອາດ, ແສງສະຫວ່າງຫາປານກາງ, ສະຖານະການຂັບລົດເສັ້ນທາງໄກ. ດ້ວຍໄລຍະເຈາະຈາກφ6 ຫາ φ63mm ແລະເສັ້ນເລືອດຕັນໃນສູງສຸດ 5000mm, ມັນປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ 50% ເມື່ອປຽບທຽບກັບກະບອກສູບແບບດັ້ງເດີມແລະເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂການຂັບຂີ່ໃນໄລຍະຍາວທີ່ສະອາດສໍາລັບສາຍການຜະລິດອັດຕະໂນມັດມາດຕະຖານສູງ.

ການຈັດຕໍາແຫນ່ງຫຼັກ & ລັກສະນະໂຄງສ້າງ

• ລະບົບສາຍສົ່ງແມ່ເຫຼັກ Coupling & Zero Leakage Clean Operation: ຕາຕະລາງ piston ແລະ slide ໄດ້ຮັບຮອງເອົາການຂັບລົດ synchronous ສະນະແມ່ເຫຼັກທີ່ມີການອອກແບບຖັງກະບອກປິດລ້ອມຢ່າງເຕັມສ່ວນ. ບໍ່ມີ piston rod ຂະຫຍາຍອອກໄປຂ້າງນອກ, ບັນລຸຄວາມແຫນ້ນຂອງອາກາດຢ່າງສົມບູນ, ສູນການຮົ່ວໄຫຼແລະບໍ່ມີມົນລະພິດຂີ້ຝຸ່ນ. ມັນສອດຄ່ອງຢ່າງສົມບູນກັບສະພາບແວດລ້ອມການຜະລິດທີ່ເຄັ່ງຄັດເຊັ່ນ: ການປຸງແຕ່ງອາຫານ, ອຸປະກອນການແພດແລະອຸປະກອນເອເລັກໂຕຣນິກ semiconductor.

• ລຸ້ນອັບເກຣດ CY1 ທີ່ມີຄວາມທົນທານທີ່ປັບປຸງ: ເມື່ອປຽບທຽບກັບຊຸດ CY1 ແບບດັ້ງເດີມ, ຄວາມຍາວຂອງວົງແຫວນທີ່ທົນທານຕໍ່ການສວມໃສ່ແມ່ນເພີ່ມຂຶ້ນ 70%, ປັບປຸງຄວາມອາດສາມາດຂອງລູກປືນແລະຄວາມຫມັ້ນຄົງໃນການເລື່ອນໄດ້ຢ່າງມີປະສິດທິພາບ. ຕົວເກັບມ້ຽນເຄື່ອງຫຼໍ່ລື່ນໃນຕົວຂອງວົງແຫວນກັນຝຸ່ນສ້າງເປັນຟິມຫລໍ່ລື່ນປ້ອງກັນທີ່ທົນທານ, ຫຼຸດຜ່ອນຄວາມກົດດັນໃນການເຮັດວຽກຕໍ່າສຸດເຖິງ 0.12MPa ແລະຍືດອາຍຸການບໍລິການຢ່າງຫຼວງຫຼາຍ. ຍົກເວັ້ນສະເພາະ φ6, ຮູບແບບອື່ນໆທັງຫມົດຍັງຄົງມີຂະຫນາດການຕິດຕັ້ງດຽວກັນກັບ CY1 ສໍາລັບການທົດແທນໂດຍກົງແລະການຍົກລະດັບ.

• CY3B ປະເພດພື້ນຖານໂຄງສ້າງຫນ້ອຍ: ຖັງກະບອກກ້ຽງບໍ່ມີພື້ນຜິວ mounting ສະຫງວນແລະຮຽກຮ້ອງໃຫ້ມີວົງເລັບສະຫນັບສະຫນູນສອງສົ້ນສໍາລັບການ fixation. ຕາຕະລາງສະໄລ້ບໍ່ໄດ້ຕິດຕັ້ງໃນໂຄງສ້າງຄູ່ມື, ດັ່ງນັ້ນຄູ່ມືເສັ້ນພາຍນອກຫຼືແຖບຄູ່ມືແມ່ນຈໍາເປັນເພື່ອປ້ອງກັນການໂຫຼດ eccentric ແລະຄວາມລົ້ມເຫຼວຂອງ decoupling ແມ່ເຫຼັກ.

• Buffer ຢາງມາດຕະຖານ & ຄວາມໄວສູງ ຂໍ້ມູນຈໍາເພາະທາງເລືອກ: Built-in dual-end buffers ຢາງດູດຊຶມຜົນກະທົບການດໍາເນີນງານແລະຫຼຸດຜ່ອນການແລ່ນສິ່ງລົບກວນສໍາລັບການດໍາເນີນງານວົງຈອນປົກກະຕິທີ່ຫມັ້ນຄົງ. ທາງເລືອກ X160 ທີ່ມີຄວາມໄວສູງສຸດສະຫນັບສະຫນູນຄວາມໄວສູງສຸດຂອງ 1500 ມມ / ວິນາທີເພື່ອປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ມີການເຄື່ອນໄຫວໄວທີ່ມີຄວາມຖີ່ສູງ.

• ການຕິດຕັ້ງສະວິດແມ່ເຫຼັກສະດວກ: ຮ່ອງສະຫຼັບທີ່ສະຫງວນໄວ້ລ່ວງໜ້າທັງສອງດ້ານຂອງຮ່າງກາຍກະບອກແມ່ນເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກຊຸດ D-M9, ຮັບຮູ້ຕໍາແໜ່ງທີ່ຢືດຢຸ່ນ ແລະຖືກຕ້ອງຕາມເວລາຈິງສຳລັບການຈັດຕໍາແໜ່ງເສັ້ນເລືອດຕັນ.

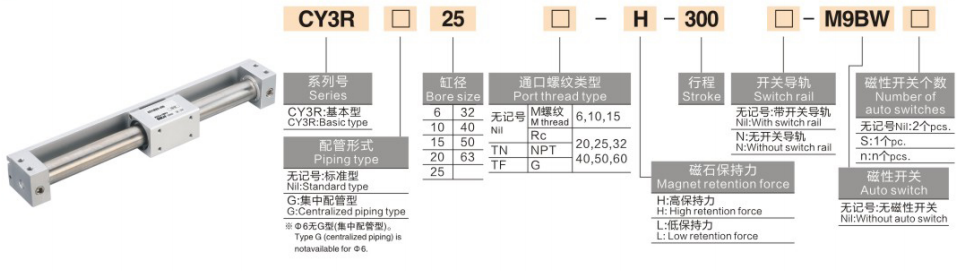

ສໍາເລັດກົດລະບຽບການລະຫັດຕົວແບບ

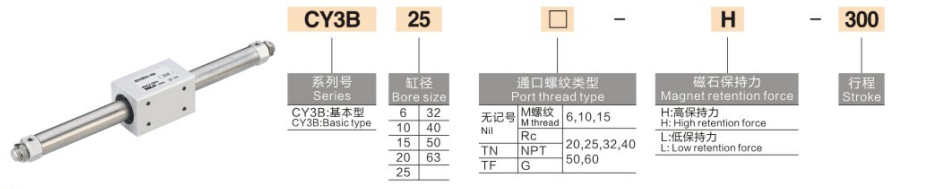

1.Model ຕົວຢ່າງ: CY3B20-500 | CY3B40-800-M9PL

2.Standard Order Reference ຕົວຢ່າງ

• CY3B20-500: ເຈາະ 20mm, stroke 500mm, ປະເພດພື້ນຖານໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

• CY3B40-800-M9PL: ເຈາະ 40mm, stroke 800mm, ປະເພດພື້ນຖານທີ່ມີສະຫຼັບຕໍາແຫນ່ງແມ່ເຫຼັກ

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ (20 ℃ ເງື່ອນໄຂມາດຕະຖານ)

1 ຂໍ້ມູນຈໍາເພາະທົ່ວໄປພື້ນຖານ

• ຮູບແບບການດໍາເນີນການ: double-acting magnetic coupling non-contact transmission

• ນ້ໍາເຮັດວຽກ: ການບີບອັດອາກາດ (ມາດຕະຖານການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ)

• ອຸນຫະພູມສະພາບແວດລ້ອມ: 5 ~ 60 ℃ (ບໍ່​ມີ​ສະ​ພາບ​ແວດ​ລ້ອມ freezing​)

• ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.12~0.7MPa; ຄວາມກົດດັນຫຼັກຖານສະແດງ: 1.0MPa

• ຄວາມໄວປະຕິບັດງານ: 50 ~ 500mm / s (ມາດຕະຖານ); ສູງສຸດ 1500mm/s (ທາງເລືອກ X160 ຄວາມໄວສູງສຸດ spec)

• ໂໝດ Buffer: ມາດຕະຖານ buffer ຢາງຄູ່

• ແຮງຍຶດແມ່ເຫຼັກ: 19.6 ~ 2450N (ເພີ່ມ​ຂຶ້ນ​ກັບ​ຂະ​ຫນາດ​ເຈາະ​)

2 ແຜນວາດພາຣາມິເຕີປະສິດທິພາບ (@0.5MPa)

ການຕັ້ງຄ່າຫຼັກ ແລະຂໍ້ແນະນຳການເລືອກ

1 ການເລືອກຂະຫນາດເຈາະໂດຍການໂຫຼດ & Thrust

• φ6~φ15 (ຫນ້າທີ່ແສງຈຸລະພາກ): ເຫມາະສໍາລັບການໂຫຼດ ≤2.5kg, ອຸທິດຕົນເພື່ອການຖ່າຍທອດຄວາມແມ່ນຍໍາຂອງເສັ້ນເລືອດຕັນໃນສັ້ນຂອງອົງປະກອບ mini ໃນອຸປະກອນເອເລັກໂຕຣນິກແລະທາງການແພດ.

• φ20~φ32 (ຫນ້າທີ່ແສງທົ່ວໄປ): ຈັບຄູ່ກັບການໂຫຼດແສງສະຫວ່າງ 4 ~ 10kg, ເຫມາະສໍາລັບການຊຸກຍູ້ແລະດຶງແບບປົກກະຕິ (≤1000mm) ໃນສາຍການຜະລິດອັດຕະໂນມັດທົ່ວໄປ.

• φ40~φ63 (ຫນ້າທີ່ປານກາງ): ໃຊ້ໄດ້ກັບສະຖານະການການໂຫຼດຂະຫນາດກາງ 16 ~ 40 ກິໂລ, ທີ່ສົມບູນແບບສໍາລັບການຈັບຈັງຫວະຍາວຢ່າງຮຸນແຮງແລະການດໍາເນີນງານຮອບວຽນຄວາມຖີ່ສູງໃນອຸດສາຫະກໍາອາຫານແລະການຫຸ້ມຫໍ່.

2 ການເລືອກລະບົບ Stroke & Guiding

• ຊ່ວງເສັ້ນເລືອດຕັນ: stroke ມາດຕະຖານກວມເອົາ 50 ~ 1000mm; ຂະຫຍາຍເສັ້ນເລືອດຕັນໃນໄລຍະຍາວເຖິງ 5000mm ສໍາລັບຄວາມຕ້ອງການຂັບລົດທາງໄກພິເສດ.

• ການອອກແບບຄູ່ມືພາຍນອກບັງຄັບ: ປະເພດພື້ນຖານ CY3B ບໍ່ມີໂຄງສ້າງການຊີ້ນໍາ. ລາງລົດໄຟເລື່ອນເສັ້ນທາງນອກ ຫຼືແຖບຄູ່ມືຕ້ອງມີຄວາມພ້ອມເພື່ອຮອງຮັບການໂຫຼດ ແລະປ້ອງກັນການແຍກແມ່ເຫຼັກທີ່ເກີດຈາກການເໜັງຕີງຂອງຜົນບັງຄັບໃຊ້ eccentric.

• ວິທີການແກ້ໄຂມາດຕະຖານ: ແກ້ໄຂໂດຍແຖບສະຫນັບສະຫນູນສອງສົ້ນທາງເລືອກທີ່ມີຮ່າງກາຍກະບອກ suspended ແລະ friction ຕິດຕໍ່ສູນ, ຮັບປະກັນການດໍາເນີນງານການເຊື່ອມສະນະແມ່ເຫຼັກທີ່ຫມັ້ນຄົງ.

3 ສະພາບແວດລ້ອມ & ຫນ້າທີ່ເລືອກການຕັ້ງຄ່າ

• ບຸລິມະສິດສຳລັບສະພາບແວດລ້ອມທີ່ສະອາດ: ການອອກແບບທີ່ບໍ່ມີການຮົ່ວໄຫຼແລະບໍ່ມີມົນລະພິດປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກທີ່ເຄັ່ງຄັດທີ່ບໍ່ມີຂີ້ຝຸ່ນແລະເປັນຫມັນໃນອຸດສາຫະກໍາອາຫານ, ການແພດແລະເອເລັກໂຕຣນິກ semiconductor.

• ການຍົກລະດັບສະພາບການເຮັດວຽກດ້ວຍຄວາມໄວສູງ: ເລືອກ X160 ທາງເລືອກທີ່ມີຄວາມໄວສູງສຸດ (ສູງສຸດ 1500mm / s), ໂດຍມີ buffers ໄຮໂດຼລິກພາຍນອກເພື່ອກໍາຈັດຜົນກະທົບທີ່ມີຄວາມໄວສູງແລະຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ.

• ຄໍາຕິຊົມຕໍາແຫນ່ງທີ່ຊັດເຈນ: ປະກອບກັບສະວິດແມ່ເຫຼັກຊຸດ D-M9 ເພື່ອຮັບຮູ້ການຈັດຕຳແໜ່ງເສັ້ນເລືອດຕັນໃນທີ່ຖືກຕ້ອງສອງຈຸດ ຫຼືຫຼາຍຈຸດ ແລະການຕອບສະໜອງສັນຍານ.

CY3B ທຽບກັບ CY3R | ການປຽບທຽບຄວາມແຕກຕ່າງຂອງຕົວແບບ

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

• ການຍົກຍ້າຍວັດສະດຸຫ້ອງສະອາດ: ໂຄງສ້າງການເຊື່ອມສະນະແມ່ເຫຼັກທີ່ບໍ່ມີການຮົ່ວໄຫຼແລະບໍ່ມີຝຸ່ນແມ່ນເຫມາະສົມສໍາລັບການຈັດການວັດສະດຸທາງໄກໃນກອງປະຊຸມເອເລັກໂຕຣນິກ, semiconductor ແລະທາງການແພດທີ່ບໍ່ມີຂີ້ຝຸ່ນໂດຍບໍ່ມີການປົນເປື້ອນສະພາບແວດລ້ອມທີ່ສະອາດ.

• ສາຍການຫຸ້ມຫໍ່ອາຫານ ແລະເຄື່ອງດື່ມ: ຖັງກະບອກສະແຕນເລດທີ່ທົນທານຕໍ່ສະແຕນເລດທີ່ມີພື້ນຜິວທີ່ງ່າຍຕໍ່ການເຮັດຄວາມສະອາດປັບຕົວເຂົ້າກັບມາດຕະຖານການຜະລິດທີ່ສຸຂະອະນາໄມ, ເຫມາະສົມສໍາລັບການເຄື່ອນທີ່ຂອງເຄື່ອງເຮັດວຽກທີ່ມີແສງສະຫວ່າງແລະຂະຫນາດກາງໃນອຸປະກອນປຸງແຕ່ງອາຫານ.

• ອຸປະກອນຂັບລົດປະຕູ ແລະຝາປິດ: ບໍ່ມີການອອກແບບການຂະຫຍາຍ rod ຊ່ວຍປະຫຍັດພື້ນທີ່ພາຍນອກ, ນໍາໃຊ້ຢ່າງສົມບູນກັບການເປີດແລະປິດການຂັບຂີ່ຂອງອຸປະກອນອັດຕະໂນມັດປະຕູແລະແຜ່ນປ້ອງກັນ.

• ເວທີການວາງຕຳແໜ່ງຄວາມຊັດເຈນຂອງເສັ້ນເລືອດຕັນໃນຍາວ: ຮ່ວມມືກັບ rails ນໍາພາທີ່ມີຄວາມແມ່ນຍໍາສູງພາຍນອກເພື່ອບັນລຸຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນທີ່ຫມັ້ນຄົງ, ເຫມາະສົມສໍາລັບ 1 ~ 2m ໄລຍະໄກຕໍາແຫນ່ງທີ່ຊັດເຈນແລະການລໍາລຽງຮອບວຽນຂອງສາຍປະກອບ.

• ການທົດແທນພື້ນທີ່ປະຢັດສໍາລັບ Tie-Rod Cylinders: ແກ້ໄຂບັນຫາການຄອບຄອງພື້ນທີ່ຂອງກະບອກເຊືອກຜູກແບບດັ້ງເດີມໃນສະຖານະການໄລຍະໄກ (> 500 ມມ), ຫຼຸດຜ່ອນພື້ນທີ່ການຕິດຕັ້ງອຸປະກອນທັງຫມົດ 50% ສໍາລັບການອອກແບບອຸປະກອນທີ່ຫນາແຫນ້ນ.

ຄູ່ມືການເລືອກດ່ວນສາມຂັ້ນຕອນ

1. ການຢືນຢັນຂະຫນາດເຈາະ: ຄິດ​ໄລ່​ແຮງ​ດັນ​ທີ່​ຕ້ອງ​ການ​ໂດຍ​ອີງ​ໃສ່​ນ​້​ໍາ​ຫນັກ​ການ​ໂຫຼດ​ທີ່​ມີ​ປັດ​ໄຈ​ຄວາມ​ປອດ​ໄພ ≥2​. ກົດລະບຽບທີ່ແນະນໍາ: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. ການຢືນຢັນສະເພາະເສັ້ນເລືອດຕັນ: ເລືອກມາດຕະຖານ 50 ~ 1000mm stroke ສໍາລັບຄວາມຕ້ອງການທໍາມະດາ; ເລືອກການຂະຫຍາຍສະເພາະສໍາລັບເສັ້ນເລືອດຕັນໃນຍາວສູງສຸດ 5000mm.

3. ການຈັບຄູ່ການຕັ້ງຄ່າທີ່ມີປະໂຫຍດ: ການຄັດເລືອກບູລິມະສິດສໍາລັບເງື່ອນໄຂການເຮັດວຽກທີ່ສະອາດທີ່ບໍ່ມີມົນລະພິດ; ຍົກລະດັບກັບ X160 ຄວາມໄວສູງ spec + buffer ໄຮໂດຼລິກສໍາລັບການດໍາເນີນງານໄວ; ເພີ່ມສະວິດແມ່ເຫຼັກຊຸດ D-M9 ສໍາລັບການກວດສອບຕໍາແຫນ່ງໃນເວລາຈິງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH CY3 series magnetic coupling cylinder is a upgraded CY1 clean-grade oil-free actuator, featuring zero leakage, 5000mm ultra-long stroke, low start pressure and two mounting types, serving as the optimal space-saving space-saving linear driving solution for light-medium clean automation.
