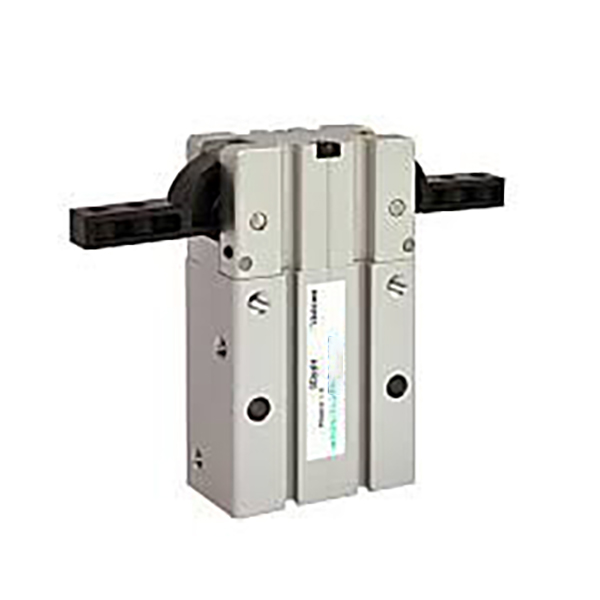

HFR Series 180° Pivot-Type Wide Opening Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH HFR ເປັນ pivot-linkage ຂັບເຄື່ອນ 180° wide-opening 2-jaw pneumatic gripper. ຄວາມເຂັ້ມແຂງຫຼັກ: ການເປີດຄາງກະໄຕເຕັມ 180° ສໍາລັບການເກັບກູ້ສູງສຸດ, ຄວາມສາມາດໃນການຫຼີກເວັ້ນກົນຈັກທີ່ດີເລີດ, ສາມດ້ານທີ່ຕິດຢູ່ທົ່ວໄປ, ໂຄງສ້າງກັນຝຸ່ນປະສົມປະສານແລະການຕິດຕັ້ງແມ່ເຫຼັກຖາວອນ. ມັນເປັນທາງເລືອກຂອງຕົວກະຕຸ້ນຕົ້ນຕໍສໍາລັບສະຖານີໂຫຼດແສງສະຫວ່າງທີ່ຕ້ອງການການເກັບກູ້ swing ຂະຫນາດໃຫຍ່ເພື່ອລົບລ້າງການລົບກວນເລືອກແລະສະຖານທີ່ແລະການຈັບມືກວ້າງ.

ໂຄງສ້າງຫຼັກ ແລະຄຸນສົມບັດການເຮັດວຽກ

     -- ຫຼັກການປະຕິບັດງານ: ລູກສູບຍູ້ການປະກອບການເຊື່ອມໂຍງ pivot ເພື່ອຂັບຄາງກະໄຕສອງຢ່າງສໍາລັບການເຄື່ອນໄຫວ rotary. ມຸມແກວ່ງຄາງກະໄຕດ່ຽວເຖິງ 90°, ຄາງກະໄຕສ້າງເປັນເສັ້ນຊື່ເມື່ອເປີດອອກເຕັມທີ່ເພື່ອເພີ່ມພື້ນທີ່ຫຼີກເວັ້ນ.

     - ລັກສະນະການປະຕິບັດ: ການສະແດງສອງເທົ່າເປັນມາດຕະຖານ; ການສະຫນອງອາກາດສໍາລັບ clamping, reverse ອາກາດສໍາລັບການເປີດ. ມຸມເປີດສູງສຸດ 180°±2°, overclose angle -2°~-5° ສໍາລັບຕໍາແຫນ່ງທີ່ຫມັ້ນຄົງ.

     -- ການປ້ອງກັນຂີ້ຝຸ່ນ & ການສວມໃສ່: ໂຄງສ້າງປ້ອງກັນຂີ້ຝຸ່ນທີ່ເພີ່ມປະສິດທິພາບຢູ່ສ່ວນຄາງກະໄຕສໍາລັບສະພາບແວດລ້ອມທີ່ມີຝຸ່ນ. ແຜ່ນແຍກໂລຫະແຍກພື້ນຜິວ friction ເພື່ອຫຼຸດຜ່ອນການຂັດແລະຍືດອາຍຸການບໍລິການ.

     -- ການ​ຕິດ​ຕັ້ງ​ທີ່​ຢືດ​ຢຸ່ນ​: ສາມ​ຫນ້າ​ຕິດ​ຕັ້ງ (ຂ້າງ / ລຸ່ມ / ຫລັງ​)​. ການຕັ້ງຂຸມ pin ຢູ່ຖານລຸ່ມປັບປຸງຄວາມຖືກຕ້ອງຂອງການປະກອບແລະຄວາມສອດຄ່ອງຂອງຕໍາແຫນ່ງຊ້ໍາອີກຄັ້ງ.

     -- ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີ: ແມ່ເຫຼັກຖາວອນທີ່ຕິດຕັ້ງສໍາລັບທຸກຂໍ້ມູນສະເພາະ. ຮ່ອງເຊັນເຊີວົງຢູ່ຝາດ້ານຂ້າງຮອງຮັບການຕິດຕັ້ງສະວິດແມ່ເຫຼັກ CMSH/DMSH(S) ໂດຍກົງໂດຍບໍ່ມີວົງເລັບພິເສດ.

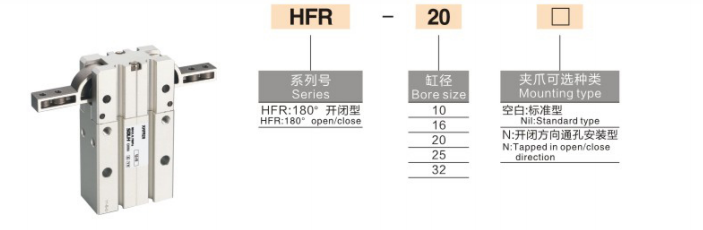

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

   1. ຕົວຢ່າງ: HFR20N+2CMSH

   2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- HFR16：Bore 16, double acting model ພື້ນຖານໂດຍບໍ່ມີການສະຫຼັບແມ່ເຫຼັກ

     -- HFR25N：Bore 25, ລຸ້ນຕິດຕັ້ງຜ່ານຮູ

     -- HFR32+2CMSH：Bore 32, ເຫມາະກັບສອງສະວິດແມ່ເຫຼັກ CMSH

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (Double Acting @0.5MPa)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

   1. 180° ການເປີດ ultra-wide ສໍາລັບການຫຼີກເວັ້ນການກົນຈັກຢ່າງສົມບູນ

     -- ຄາງກະໄຕຈັດເປັນເສັ້ນຊື່ໃນເສັ້ນເລືອດຕັນໃນເຕັມ, ສະຫນອງການເກັບກູ້ສູງສຸດເພື່ອແກ້ໄຂບັນຫາການລົບກວນຂອງ workpiece, ເຫມາະສໍາລັບການຢູ່ຕາມໂກນເລິກ & ແຄບເປີດອົງປະກອບ.

   2. ໂຄງສ້າງການເຊື່ອມໂຍງ pivot ທີ່ມີປະສິດທິພາບນ້ໍາຫນັກເບົາ

     -- ການອອກແບບການເຊື່ອມໂຍງແບບງ່າຍດາຍຊ່ວຍຫຼຸດນໍ້າໜັກຕົວໄດ້ 15% ທຽບກັບຕົວຈັບຄູ່ຂະໜານທຽບເທົ່າ, ການຕອບສະໜອງໄວທີ່ເໝາະສົມກັບວົງຈອນການໂຫຼດແສງສະຫວ່າງທີ່ມີຄວາມຖີ່ສູງ.

   3. ປ້ອງກັນຝຸ່ນ & ທົນທານຕໍ່ການສວມໃສ່ສໍາລັບເງື່ອນໄຂກອງປະຊຸມ harsh

     -- ການຜະນຶກຄາງກະໄຕພິເສດປ້ອງກັນການເຂົ້າໄປໃນ debris; ຕົວແຍກໂລຫະຕ້ານ friction ຮັບປະກັນຊີວິດວົງຈອນ≥5ລ້ານເທື່ອ.

   4. ການຕິດຕັ້ງສາມດ້ານບວກກັບ pins ສະຖານທີ່ສໍາລັບການ commissioning ງ່າຍ

     -- ຮູຍຶດຕິດແບບຫຼາຍທິດທາງຮ່ວມກັນກັບ pins ຊອກຫາທາງລຸ່ມເຮັດໃຫ້ການວາງສູນກາງໄວແລະການຈັດຕໍາແຫນ່ງຊ້ໍາກັນທີ່ສອດຄ່ອງສໍາລັບຮູບແບບເຄື່ອງມືທີ່ຊັບຊ້ອນ.

   5. ການສະກົດຈິດໃນຕົວ, ກຽມພ້ອມສໍາລັບການຕິດຕັ້ງເຊັນເຊີ

     -- ມາດຕະຖານປະສົມປະສານແມ່ເຫຼັກຖາວອນແລະຮ່ອງສະໄລ້ທີ່ອຸທິດຕົນກໍາຈັດການຕິດຕັ້ງອຸປະກອນເສີມ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍໃນອົງປະກອບແລະເວລາປະກອບ.

ຮູບແບບການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາປົກກະຕິ

   1. ຕົວເລືອກການຕິດຕັ້ງ

   -- ການຕິດຕັ້ງດ້ານຂ້າງ: ຈັບເປີດກ້ວາງອອກຕາມລວງນອນສໍາລັບການຍົກຍ້າຍ workpiece ຂະຫນາດກ້ວາງກ່ຽວກັບສາຍປະກອບ.

   -- ການຕິດຕັ້ງທາງລຸ່ມ: ການຍົກແນວຕັ້ງບວກກັບການເຄື່ອນໄຫວຫຼີກເວັ້ນສໍາລັບແມ່ພິມຢູ່ຕາມໂກນເລິກ & ການເກັບພາຊະນະ

   -- ການຕິດຕັ້ງດ້ານຫລັງ: ການຍຶດການເກັບກູ້ທາງຂ້າງສໍາລັບສະຖານີຈໍາກັດທີ່ມີຄວາມສ່ຽງຕໍ່ການແຊກແຊງກົນຈັກ

   2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     -- 3C & Electronics: ຍຶດກອບກາງຂອງມືຖື, ຊ່ອງໃສ່ຫມໍ້ໄຟ ແລະເຮືອນພາດສະຕິກຂະຫນາດໃຫຍ່

     -- ອົງປະກອບຂອງລົດຍົນ: ການຍົກຍ້າຍຂອງແກະໂຄມໄຟ, ກະດານພາຍໃນແລະສ່ວນຢາງຂະຫນາດໃຫຍ່

     -- ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ: ຫຼີກເວັ້ນການເລືອກເອົາ cartons ຂະຫນາດໃຫຍ່, pallets ແລະວັດສະດຸກະເປົ໋າ

     -- ອັດຕະໂນມັດທົ່ວໄປ: ການໂຫຼດ / ການໂຫຼດ, ການຫັນປ່ຽນແລະສະຖານີປະກອບທີ່ຕ້ອງການການເກັບກູ້ 180 °

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

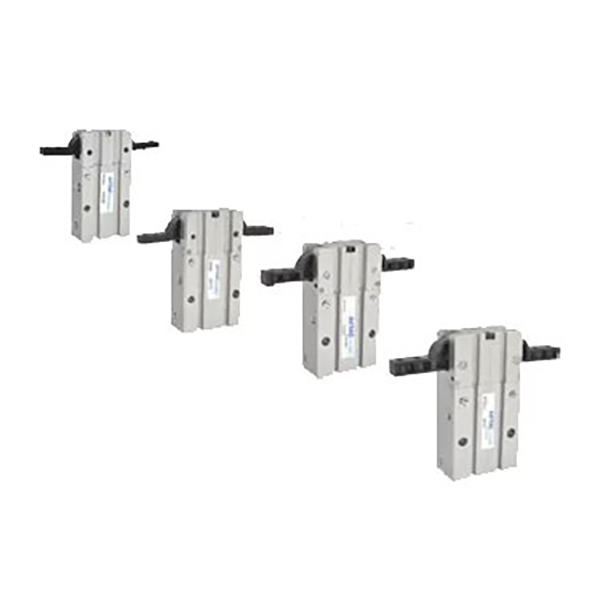

   1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece ແລະແຮງບິດແນ່ນອນດ້ານ

     -- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. ສະຫງວນໄວ້ ≥30% ຂອບຄວາມປອດໄພ.

   2. ການຢືນຢັນ Swing stroke

     -- ເລືອກ HFR ຖ້າຕ້ອງການການຫຼີກລ່ຽງການເກັບກູ້ 180° ເຕັມ; ເລືອກ MHW2 ຖ້າພຽງແຕ່ການຍຶດມຸມກວ້າງໂດຍບໍ່ມີການແຊກແຊງຢ່າງຮຸນແຮງ.

   3. ການຈັບຄູ່ການຕັ້ງຄ່າ

     -- PLC interlock control: ຕິດຕັ້ງສອງປຸ່ມ CMSH ເພື່ອຕິດຕາມສະຖານະການເປີດແລະປິດຢ່າງເຕັມທີ່.

     -- ຄວາມຕ້ອງການການຕິດຕັ້ງ: ສະບັບມາດຕະຖານທີ່ມີ pins ສະຖານທີ່ສໍາລັບຕໍາແຫນ່ງລຸ່ມ; ເລືອກ suffix N ສໍາລັບການຕິດຕັ້ງຜ່ານຮູ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH HFR pivot-type 180° wide open pneumatic gripper adopts linkage swing mechanism with full 180° jaw clearance, mounting three-side, dust-proof and built-in magnet; ຕົວກະຕຸ້ນການໂຫຼດແສງສະຫວ່າງທີ່ຕ້ອງການສໍາລັບການເລືອກເອົາແລະສະຖານທີ່ອັດຕະໂນມັດ, ສະຖານີການຫັນປ່ຽນທີ່ຕ້ອງການພື້ນທີ່ຫຼີກເວັ້ນກົນຈັກຂະຫນາດໃຫຍ່ໃນ 3C, ອຸປະກອນລົດຍົນແລະການຫຸ້ມຫໍ່.
