ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology
ຊຸດ SOLH HFY ແມ່ນກະທັດຮັດແກວ່ງແກວ່ງຮູບຊົງຕົວ Y ທີ່ຂັບເຄື່ອນໂດຍ piston ດຽວແລະກົນໄກການ pivot lever, ທາງເລືອກໂດຍກົງກັບ SMC MHC2. ຄຸນລັກສະນະຫຼັກ: ການຂະຫຍາຍ torque lever ສໍາລັບແຮງຍຶດທີ່ເຂັ້ມແຂງ, ມຸມເປີດ swing ຂະຫນາດໃຫຍ່, ຮ່າງກາຍກະທັດຮັດສໍາລັບພື້ນທີ່ການຕິດຕັ້ງທີ່ແຫນ້ນຫນາ. ເຫມາະສໍາລັບອົງປະກອບຂະຫນາດນ້ອຍຮອບ, ໂຄ້ງແລະສະຫມໍ່າສະເຫມີ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນເອເລັກໂຕຣນິກ, ຮາດແວ, ສ່ວນພາດສະຕິກແລະສະຖານີປະກອບແສງສະຫວ່າງ.
1. ລະບົບສາຍສົ່ງ: ລູກສູບດຽວຍູ້ການປະກອບ lever pivot ເພື່ອປ່ຽນການເຄື່ອນໄຫວເສັ້ນເປັນການເຄື່ອນໄຫວ swing ປະເພດ Y. ໂຄງສ້າງ lever ຂະຫຍາຍແຮງບິດຜົນຜະລິດສໍາລັບການຍຶດຍຶດທີ່ມີປະສິດທິພາບ.
2. ຮູບແບບການດໍາເນີນງານ
-- HFY: ການສະແດງສອງເທົ່າ (ມາດຕະຖານ) - ການຄວບຄຸມອາກາດສອງທິດທາງສໍາລັບການເປີດແລະປິດ
-- HFTY: ການສະແດງດ່ຽວເປີດປົກກະຕິ - clamps ການສະຫນອງອາກາດ; ພາກຮຽນ spring ເປີດອັດຕະໂນມັດຫຼັງຈາກການສູນເສຍຄວາມກົດດັນ
3. Swing Angle: ສູງສຸດເປີດ +30°, overclose -10°, ທັງຫມົດ swing ປະສິດທິພາບປະມານ. 40°, ສະຫນອງການເກັບກູ້ເປີດພຽງພໍສໍາລັບການເລືອກເອົາພາກສ່ວນ.
4. ການກໍ່ສ້າງ: ຮ່າງກາຍອະລູມິນຽມ anodized ແຂງ, ຄາງກະໄຕທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ການກໍ່ສ້າງໃນວົງແມ່ເຫຼັກ. ສາມດ້ານ mounting (ລຸ່ມ / ຂ້າງ / ຫລັງ). ປ່ຽງ throttle ປັບປະສົມປະສານສໍາລັບການຄວບຄຸມຄວາມໄວເອກະລາດ.
5. ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ: ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.02mm, ມີຄວາມຫມັ້ນຄົງສໍາລັບການເລືອກຄວາມແມ່ນຍໍາຂອງແສງສະຫວ່າງຫນ້າທີ່.

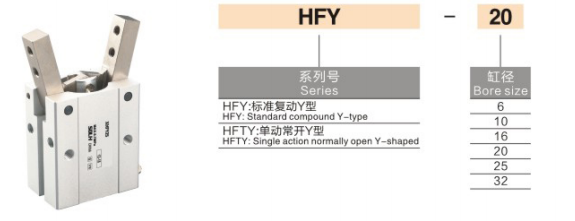

1. ຕົວຢ່າງ: HFY20-M9BW
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມ |
| HFY / HFTY |
ລະຫັດຊຸດ HF |
Y = Double Acting Y swing gripper HFTY = ການສະແດງດ່ຽວເປີດປົກກະຕິ |
|
20 |
ຂະໜາດເຈາະ (ມມ) |
6,10,16,20,25,32 |
| -M9B |
ສະຫຼັບແມ່ເຫຼັກ |
M9B (NPN) / M9N (PNP) W=1m ສາຍ; L=3m ສາຍ |
| ຄຳຕໍ່ທ້າຍແບບກຳນົດເອງ |
ການຍົກລະດັບທາງເລືອກ |
-X ຄາງກະໄຕຂະຫຍາຍ -J ຜ້າຄຸມກັນຝຸ່ນ |
2. ມາດຕະຖານຄໍາສັ່ງອ້າງອີງ
HFY25-M9BW Bore 25, double acting, fitted with M9BW magnetic switch (ສາຍ 1m).
|
ລາຍການພາລາມິເຕີ |
ມາດຕະຖານສະເພາະ |
| ການຕັ້ງຄ່າຄາງກະໄຕ |
2 ຄາງກະໄຕ, ການເຄື່ອນໄຫວແກວ່ງ pivot ປະເພດ Y |
| ຮູບແບບການດໍາເນີນການ |
HFY Double Acting; HFTY Single Acting NO |
| ຄວາມກົດດັນປະຕິບັດງານ |
HFY: 0.15 ~ 0.7MPa HFTY: 0.25 ~ 0.7MPa (ດີທີ່ສຸດ: 0.5MPa) |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.0 MPa |
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-20 ~ +70 ℃ (ບໍ່ມີ icing ໃນທໍ່) |
| ເຮັດຊ້ໍາອີກຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ |
±0.02ມມ |
| ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ |
180 ຮອບຕໍ່ນາທີ |
| Air Port Thread |
ຂະໜາດ 6: M3×0.5 ຂະໜາດ 10~32: M5×0.8 |
| ການລະບາຍນ້ໍາ |
ບໍ່ມີນໍ້າມັນ, ຄາງກະໄຕເຕັມໄປດ້ວຍນໍ້າມັນທີ່ມີອາຍຸຍືນ |
| ສະຫຼັບການຕິດຕັ້ງ |
ຮ່ອງວົງສອງຂ້າງ, ເຫມາະສົມກັບ CMSH / DS1-G |
| ຕົວເລືອກການຕິດຕັ້ງ |
ດ້ານລຸ່ມ, ດ້ານຂ້າງ ແລະດ້ານຫລັງ ຕິດຕັ້ງສາມດ້ານ |
|
ເຈາະ (ມມ) |
ຕົວແບບ |
Swing Angle ເປີດ/ປິດ |
Clamping Torque (N・cm) |
ສ່ວນຂະຫຍາຍຄາງກະໄຕສູງສຸດ (ມມ) |
ນ້ຳໜັກສຸດທິ (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ ໝາຍເຫດສຳຄັນ: ແຮງບິດຂອງຕົວຍຶດຫຼຸດລົງເນື່ອງຈາກຄວາມຍາວຂອງຄາງກະໄຕເພີ່ມຂຶ້ນ. ປັດໄຈຄວາມປອດໄພ≥1.5ຕ້ອງໄດ້ຮັບການສະຫງວນໃນລະຫວ່າງການຄິດໄລ່ການໂຫຼດ.
✅ໃຫ້ຄວາມສຳຄັນກັບ HFY ຖ້າ:
-- ຊິ້ນວຽກແມ່ນເປັນຮູບກົມ, ຮູບຊົງໂຄ້ງ ຫຼື ອົງປະກອບຂະໜາດນ້ອຍທີ່ບໍ່ສະຫມໍ່າສະເຫມີ (ເຄື່ອງໃຊ້ໄຟຟ້າ, ເຮືອນພາດສະຕິກຂະໜາດນ້ອຍ)
-- ຕ້ອງການມຸມເປີດຂ້ອນຂ້າງໃຫຍ່ (~40°) ພາຍໃນຊອງການຕິດຕັ້ງຈໍາກັດ
-- ການຈັດວາງອຸປະກອນຄວາມສູງ/ກວ້າງ; ໂຄງສ້າງ Y swing ຊ່ວຍປະຢັດພື້ນທີ່ຫຼາຍກ່ວາ grippers ຂະຫນານ
-- ການໂຫຼດແສງສະຫວ່າງ ≤5kg, ວົງຈອນຄວາມຖີ່ສູງ, ຄວາມຕ້ອງການຄ່າໃຊ້ຈ່າຍປະສິດທິພາບ actuator
-- ຕ້ອງການການຕິດຕັ້ງສາມດ້ານທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບເຄື່ອງມືທີ່ກໍານົດເອງທີ່ຫນາແຫນ້ນ
|

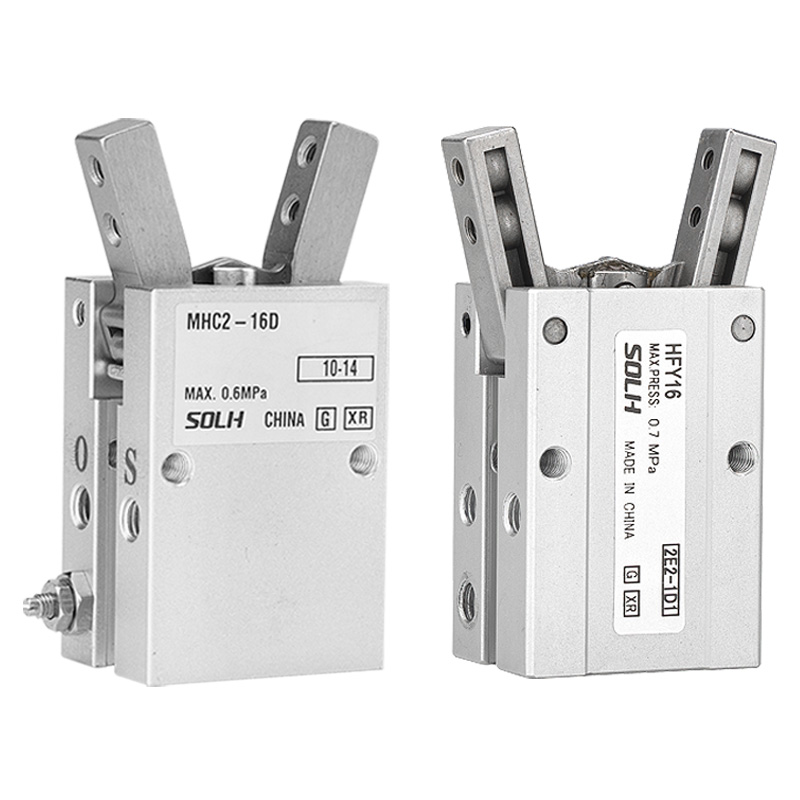

ລາຍການປຽບທຽບ |
ຊຸດ HFY |
MHC2 (SMC ຕົ້ນສະບັບ) |
| ການສົ່ງຜ່ານ |
ລູກສູບດ່ຽວ + ແກນບິດ |
ກ້ອງ + ລີເວີ |
| ລຸ້ນປະຕິບັດ |
ການສະແດງຄູ່/ການສະແດງດ່ຽວ NO |
Double acting / Single acting NC |
| ຊ່ວງ Swing |
+30°/-10° (ທັງໝົດ ~40°) |
+45°/-15° (ທັງໝົດ ~60°) |
| Clamping Torque |
10 ~ 350 N・ຊມ |
15 ~ 420 N・ຊມ |
| ຊ່ວງເຈາະ |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| ດ້ານການຕິດຕັ້ງ |
ສາມດ້ານ (ລຸ່ມ/ຂ້າງ/ຫລັງ) |
ສອງດ້ານ (ລຸ່ມ/ຂ້າງ) |
| ລະດັບຄ່າໃຊ້ຈ່າຍ |
ທາງເລືອກໃນການປະຕິບັດຄ່າໃຊ້ຈ່າຍສູງພາຍໃນປະເທດ |
ລາຄານໍາເຂົ້າສູງ |
| ການປ່ຽນແປງໄດ້ |
ຂະຫນາດການຕິດຕັ້ງທີ່ຄ້າຍຄືກັນ, torque ຕ່ໍາເລັກນ້ອຍ |
ສະເປັກຕົ້ນສະບັບມາດຕະຖານທີ່ມີມຸມເປີດຂະຫນາດໃຫຍ່ |
1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece & ການຂະຫຍາຍຄາງກະໄຕ
-- ນ້ໍາຫນັກເບົາ ≤1kg → ø6/10; ນ້ໍາຫນັກກາງ 1~5kg → ø16~32
2. ການເລືອກຮູບແບບການດໍາເນີນງານ
-- ການຜະລິດຢ່າງຕໍ່ເນື່ອງທົ່ວໄປ → HFY double acting
-- ຕ້ອງການເປີດອັດຕະໂນມັດຫຼັງຈາກຕັດໄຟຟ້າ → HFTY single acting NO
3. ຮູບແບບການຕິດຕັ້ງ
-- ການຕິດຕັ້ງລຸ່ມເລີ່ມຕົ້ນທີ່ຕ້ອງການ; side mount ສໍາລັບ width ແຄບ; mount ຫລັງສໍາລັບສະຖານີໂອນສາຍປະກອບ
4. ການປັບຄວາມໄວ
-- ໃຊ້ປ່ຽງ throttle ທີ່ສາມາດປັບໄດ້ໃນຕົວເພື່ອຄວບຄຸມຄວາມໄວ swing ແລະຫຼີກເວັ້ນຜົນກະທົບຂອງ workpiece
5. ຕໍາແໜ່ງຕໍາແໜ່ງ
-- ຕິດຕັ້ງສະວິດແມ່ເຫຼັກ CMSH / DS1-G ຢູ່ໃນຮ່ອງສອງເພື່ອກວດຫາສະຖານະເປີດ ແລະປິດຢ່າງສົມບູນ.
SOLH HFY Y-type pivot swing pneumatic gripper ຮັບຮອງເອົາໂຄງສ້າງການຂະຫຍາຍແຮງບິດຂອງ piston lever ດຽວ, ມີຢູ່ໃນ double acting HFY ແລະ single acting NO HFTY, ການຕິດຕັ້ງສາມດ້ານທີ່ມີປ່ຽງ throttle ກໍ່ສ້າງໃນແລະສະຫຼັບສະຫຼັບແມ່ເຫຼັກ, ທາງເລືອກທີ່ປະຫຍັດຕົ້ນທຶນກັບ MHC2 ສໍາລັບຮອບ & ບໍ່ສະຫມໍ່າສະເຫມີໃນການເກັບພາລາສຕິກ 3 ຮາດແວທີ່ມີແສງສະຫວ່າງສູງ. ອຸປະກອນອັດຕະໂນມັດ.
