ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

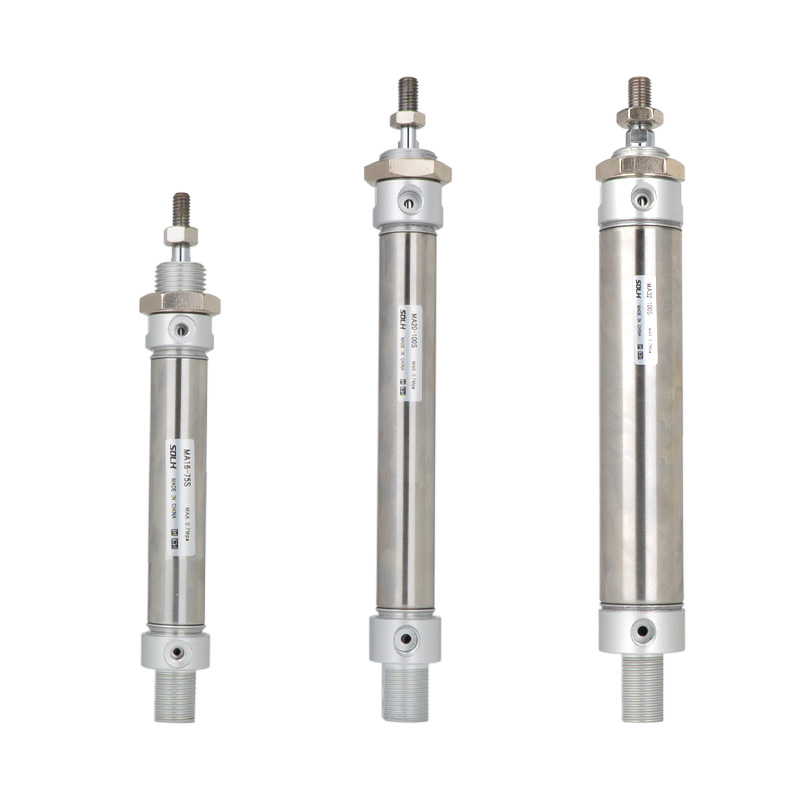

SOLH MA series ຊົງກະບອກສະແຕນເລດລາຄາປະຫຍັດ, ຂະຫນາດເຈາະφ16/20/25/32/40/50/63mm. ປ່ຽນໄດ້ກັບຊຸດ SMC CM2/CM3. ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ, ໂຄງປະກອບການແກ່, ຂະຫນາດ mounting ທົ່ວໄປແລະການຕໍ່ຕ້ານ corrosion. ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາເບົາ, ເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່, ອາຫານແລະອຸປະກອນອັດຕະໂນມັດຂະຫນາດນ້ອຍສໍາລັບການໂຫຼດແສງສະຫວ່າງແລະຂະຫນາດກາງ, ງົບປະມານທີ່ລະອຽດອ່ອນ, ສະພາບການເຮັດວຽກທີ່ສະອາດຫຼືຊຸ່ມຊື່ນ.
1. ມາດຕະຖານ: ມາດຕະຖານພາຍໃນວິສາຫະກິດ, ສາມາດແລກປ່ຽນກັນໄດ້ກັບ SMC CM2/CM3.
2. ວັດສະດຸ: 304 stainless steel barrel & piston rod, ອະລູມິນຽມປາຍຫມວກ, rust-proof ສໍາລັບຄວາມຊຸ່ມຊື່ນ, ອາຊິດອ່ອນແອ, alkali ອ່ອນແອແລະສະພາບແວດລ້ອມທີ່ສະອາດ.
3. ໂຄງສ້າງ: ປາຍມ້ວນ crimped ແລະການເຊື່ອມຕໍ່ barrel, ໂຄງສ້າງທີ່ຫມັ້ນຄົງແລະຄ່າໃຊ້ຈ່າຍໃນການແຂ່ງຂັນ, ຮູບຮ່າງ cylindrical ຊື່ສໍາລັບການບໍາລຸງຮັກສາງ່າຍ.
4. ການປ່ຽນແປງການປະຕິບັດ
-- MA Double Acting: ການສະຫນອງອາກາດທັງສອງສົ້ນ, ຮູບແບບມາດຕະຖານທົ່ວໄປທີ່ສຸດ
-- MSA Single Acting Spring Extend: ຂະຫຍາຍອັດຕະໂນມັດເມື່ອອາກາດຖືກຕັດອອກ
-- MTA Single Acting Spring Return: ຖອນຄືນອັດຕະໂນມັດເມື່ອອາກາດຖືກຕັດອອກ
-- MAD Double Rod: Rod ຂະຫຍາຍອອກທັງສອງດ້ານ, ການເຄື່ອນໄຫວ synchronous, double stroke ປະສິດທິພາບ
-- MAJ Adjustable Stroke: Double acting with fine stroke adjustment for precision positioning
5. Cushion: pad ຢາງຕ້ານການ collision ມາດຕະຖານ; ເບາະລົມທີ່ສາມາດປັບໄດ້ MAC ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບ & ສຽງພາຍໃຕ້ການເຄື່ອນໄຫວຄວາມໄວສູງ.
6. ການຜະນຶກ: ການປະທັບຕາ bidirectional ພິເສດທີ່ມີຮ່ອງເກັບຮັກສານ້ໍາມັນ, ຄວາມກົດດັນການເລີ່ມຕົ້ນຕ່ໍາ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ຊີວິດການບໍລິການ ≥5 ລ້ານຮອບ.
7. ການກວດຫາຕໍາແໜ່ງ: ທຸກລຸ້ນທີ່ສ້າງຂຶ້ນໃນວົງແມ່ເຫຼັກ (suffix S), ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ AirTAC CS1-G ຫຼື SMC M9B ສໍາລັບການຕໍານິຕິຊົມຕໍາແຫນ່ງ piston.

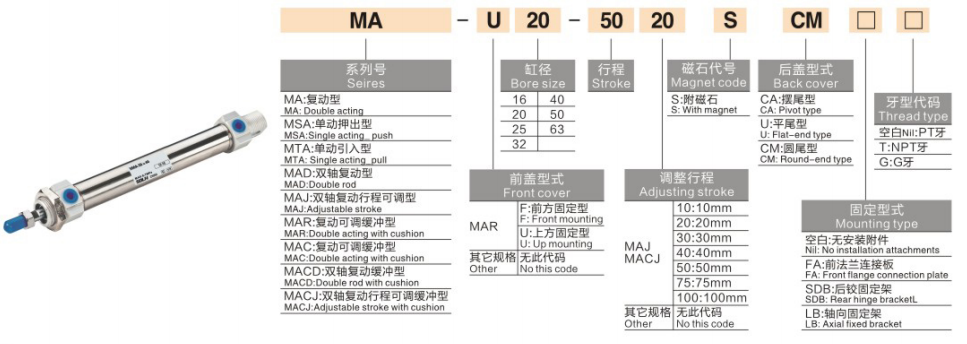

1. ຕົວຢ່າງ: MA25-100S-CM-FA
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມ |
| MA/MSA/MTA/MAD/MAJ |
ຊຸດຕົວແປ |
MA=ການກະທຳສອງເທົ່າ MSA=Single Acting Spring Extend MTA=Single Acting Spring Return MAD=Double Rod MAJ=ເສັ້ນເລືອດຕັນໃນທີ່ສາມາດປັບໄດ້ |
| 16/20/25/32/40/50/63 |
ຂະໜາດເຈາະ (ມມ) |
φ16~φ63 |
|
100 |
ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ |
ສູງສຸດ. 500mm double acting Max.100mm ການສະແດງດຽວ |
|
S |
ແຫວນແມ່ເຫຼັກ |
ແມ່ເຫຼັກໃນຕົວ (ມາດຕະຖານ, ບັງຄັບ) |
| CM/CA/U |
ປະເພດດ້ານຫຼັງ |
CM=ຫາງກະບອກ; CA=Clevis ຫາງ; U=ຫາງແປ |
| FA/FB/LB/SDB |
ອຸປະກອນເສີມ |
FA=ໜ້າແປນ; FB=ແປນຫລັງ LB=ຕິດຕີນ; SDB=Double clevis |
-- MA32-75S-CM：Bore32, stroke75, double acting, cylindrical tail, built-in magnet
-- MTA20-50S-U：Bore20, stroke50, ການກັບຄືນພາກຮຽນ spring ດຽວ, ຫາງແປ
-- MAJ40-100S-CA：Bore40, stroke100, ປັບເສັ້ນປະສາດໄດ້, ຫາງ clevis
|
ລາຍການພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
| ຂະຫນາດເຈາະ |
φ16,20,25,32,40,50,63 ມມ |
| ຄວາມກົດດັນປະຕິບັດງານ |
ການສະແດງສອງເທົ່າ: 0.1 ~ 1.0MPa ການສະແດງດ່ຽວ: 0.2 ~ 1.0MPa |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.5 MPa |
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-20 ~ + 70 ℃ ; - 10 ~ + 60 ℃ ສໍາລັບຮູບແບບທີ່ມີແມ່ເຫຼັກ |
| ຄວາມໄວລູກສູບ |
50 ~ 750 ມມ/ວິນາທີ |
| ເບາະ |
ເບາະຢາງມາດຕະຖານ; ເບາະລົມທີ່ສາມາດປັບໄດ້ MAC |
| Air Port Thread |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| ການລະບາຍນ້ໍາ |
ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສາມາດໃຊ້ໄດ້ |
| ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ |
±1.5ມມ |
1. Double Acting MA
|
ເຈາະ (ມມ) |
ແຮງດັນ (N) |
ແຮງດຶງ (N) |
ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. Single Acting MTA (ພາກຮຽນ spring Return @0.5MPa)
|
ເຈາະ (ມມ) |
ແຮງດັນ (N) |
Spring Return Force (N) |
ປະມານ. ການໂຫຼດຕາມລວງນອນ (ກິໂລ) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. ຫາງຫລັງ & ຕົວເລືອກການຕິດຕັ້ງ
-- CM ຫາງກະບອກ: ການຍຶດຊື່ມາດຕະຖານ (ນິຍົມທີ່ສຸດ)
-- CA Clevis tail: ຫລັງ hinged ສໍາລັບກົນໄກ swing
-- U Flat tail: ການຕິດຕັ້ງຍົນສໍາລັບພື້ນທີ່ axial ຈໍາກັດ
-- FA/FB Flange: ການສ້ອມແຊມແຜ່ນໜ້າ/ຫລັງ
-- LB Foot mount: ການຕິດຕັ້ງວົງເລັບຕາມແກນຂ້າງ
-- SDB Double clevis: ການເຊື່ອມຕໍ່ hinged ສໍາລັບການເຄື່ອນໄຫວ swing
2. ສະບັບອະນຸພັນຫຼັກ
-- MA: ການສະແດງມາດຕະຖານສອງເທົ່າດ້ວຍແມ່ເຫຼັກໃນຕົວ
-- MSA/MTA: ພາກຮຽນ spring ການສະແດງດ່ຽວຂະຫຍາຍ / ກັບຄືນພາກຮຽນ spring
-- MAD: Double rod double acting
-- MAJ: ສາມາດປັບໄດ້ສອງການສະແດງຜົນ
-- MAC: ການສະແດງສອງເທົ່າດ້ວຍເບາະລົມທີ່ສາມາດປັບໄດ້
1.Bore ການຄັດເລືອກ: ຄິດໄລ່ຄວາມຕ້ອງການ thrust & ໂຫຼດອອກຕາມລວງນອນ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ເລືອກ MA ໂດຍສະເພາະສໍາລັບການໂຫຼດແສງສະຫວ່າງແລະຂະຫນາດກາງແລະໂຄງການທີ່ລະອຽດອ່ອນຄ່າໃຊ້ຈ່າຍ.
2.Stroke ຢືນຢັນ: ເພີ່ມຂອບການເດີນທາງ 10 ~ 20mm ພິເສດ; Max stroke: double acting ≤500mm, single acting ≤100mm.
3.ການຈັບຄູ່ການຕັ້ງຄ່າ
-- ການດໍາເນີນງານ: Double acting → MA; ກັບຄືນພາກຮຽນ spring ດຽວສະແດງ → MTA; ການປັບຈັງຫວະທີ່ຊັດເຈນ → MAJ
-- ເບາະ: ເລືອກເບາະລົມປັບໄດ້ MAC ເມື່ອແລ່ນຄວາມໄວ 500mm/s
-- ຕໍາແຫນ່ງຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ທຸກແບບທີ່ມີແມ່ເຫຼັກໃນຕົວ, ກົງກັນກັບສະວິດແມ່ເຫຼັກ CS1-G / M9B
SOLH MA ທໍ່ສະແຕນເລດປະຫຍັດປະຫຍັດແມ່ນສາມາດແລກປ່ຽນກັນໄດ້ກັບ SMC CM2 / CM3 ຊຸດ, ສະຫນອງແນວພັນທີ່ອຸດົມສົມບູນແລະທາງເລືອກໃນການຕິດຕັ້ງຫຼາຍ, ເຄື່ອງກະຕຸ້ນເສັ້ນທີ່ມີປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສໍາລັບການອັດຕະໂນມັດການໂຫຼດແສງສະຫວ່າງແລະຂະຫນາດກາງ, ການຫຸ້ມຫໍ່, ອາຫານແລະສາຍການຜະລິດເອເລັກໂຕຣນິກ.
