ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

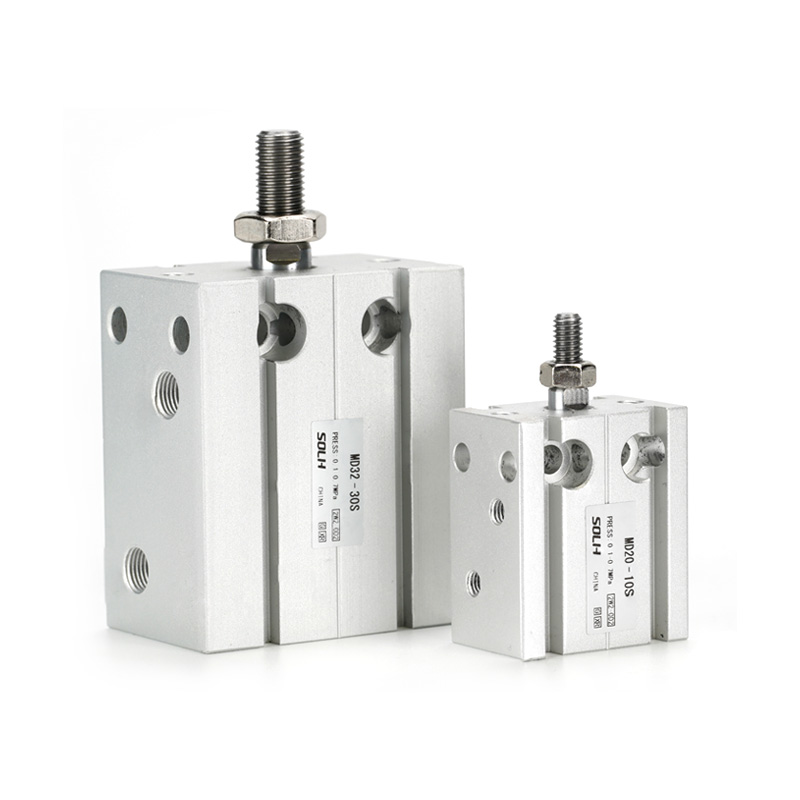

ຊຸດ SOLH MD ແມ່ນກະບອກສູບຂະໜາດນ້ອຍທີ່ມີການຕິດຕັ້ງແບບບໍ່ເສຍຄ່າຫຼາຍຕຳແໜ່ງມາດຕະຖານທີ່ມີຮູຕິດວົງກົມເຕັມ, ຮູບຮ່າງຂອງບລັອກບາງໆ ແລະຄວາມສາມາດໃນການຕິດຕັ້ງຕາມມຸມ. ອອກແບບມາສໍາລັບພື້ນທີ່ອຸປະກອນແຄບ, ຮູບແບບທີ່ມີຄວາມຫນາແຫນ້ນສູງ ແລະບ່ອນເຮັດວຽກທີ່ຖອດອອກເປັນໄລຍະໆ ແລະຈັດວາງຕໍາແໜ່ງວຽກ.
5 ແບບຍ່ອຍທີ່ສົມບູນກວມເອົາ rod ດຽວ / ສອງ, ການສະແດງດ່ຽວ / ສອງ, ຄວາມຕ້ອງການເສັ້ນເລືອດຕັນໃນຄົງທີ່ / ປັບໄດ້:
-- MD: ເຊືອກດຽວສະແດງສອງເທົ່າ (ປະເພດທົ່ວໄປມາດຕະຖານ)
-- MSD: ກ້ານດຽວສະແດງຜົນ (ພາກຮຽນ spring ຂະຫຍາຍອອກ)
-- MTD: ການສະແດງອອກດຽວ rod ດຽວ (ພາກຮຽນ spring retract ໃນ)
-- MDD: ສອງ rod double acting (ຕ້ານ torsion ບໍ່ມີການຫມຸນ)
-- MDJ: double rod acting ມີເສັ້ນເລືອດຕັນໃນຫລັງປັບໄດ້
|
ລາຍການພາລາມິເຕີ |
ລາຍລະອຽດສະເພາະ |
| ຂະໜາດເຈາະມາດຕະຖານ (ມມ) |
6, 10, 16, 20, 25, 32 |
| ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນມາດຕະຖານ (ມມ) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ຮູບແບບການດໍາເນີນການ |
ການສະແດງຄູ່: MD / MDD / MDJSingle acting: MSD / MTD |
| ຂອບເຂດຄວາມກົດດັນປະຕິບັດງານ |
ການສະແດງສອງເທົ່າ: 0.1 ~ 1.0 MPa / ການສະແດງດ່ຽວ: 0.2 ~ 1.0 MPa |
| ຄວາມກົດດັນຂອງການທົດສອບຫຼັກຖານສະແດງລະເບີດ |
1.5 MPa |
| ອຸນຫະພູມການດໍາເນີນງານສະພາບແວດລ້ອມ |
-20℃ ~ +70℃ (ບໍ່ມີກ້ອນໃນທໍ່ອາກາດ) |
| ຊ່ວງຄວາມໄວລູກສູບ |
Double acting: 30 ~ 500 mm/s Single acting: 50 ~ 500 mm/s |
| Air Port Thread |
Bore 6/10: M5×0.8 Bore 16/20/25/32: PT1/8 |
| ທາງເລືອກແຫວນແມ່ເຫຼັກ |
S suffix = ການກໍ່ສ້າງໃນແມ່ເຫຼັກຖາວອນ, ເຫມາະສົມກັບສະຫຼັບຕໍາແຫນ່ງແມ່ເຫຼັກ CMSH / DMSH |
1. ເຕັມ 6 ທິດທາງຫຼາຍຕໍາແຫນ່ງ mounting
-- ເອກະພາບການປາດຢາງຮູແຈກຢາຍຢູ່ດ້ານຫນ້າ, ຫລັງ, ຊ້າຍ, ຂວາ, ເທິງແລະລຸ່ມຂອງກະບອກສູບ; ສາມາດໄດ້ຮັບການສ້ອມແຊມຢູ່ໃນຍົນແລະມຸມໃດ. ການຈັດວາງຂະໜານແບບຂະໜານຫຼາຍກະບອກເຮັດໃຫ້ການນຳໃຊ້ພື້ນທີ່ຂອງຕູ້ໄດ້ສູງສຸດ.
2. Ultra-thin block ຮ່າງກາຍນ້ໍາຫນັກເບົາ
-- ຄວາມຫນາຂອງກໍາແພງຫີນບາງກວ່າ 30% ~ 50% ກ່ວາກະບອກທໍ່ກົມມາດຕະຖານ, ໂລຫະປະສົມອາລູມິນຽມທີ່ມີນ້ໍາຫນັກເບົາທີ່ຕາຍຕົວສໍາລັບການອອກແບບກົນໄກຂະຫນາດນ້ອຍ.
3. ຕົນເອງ lubricating piston rod bearing
-- ປະສົມປະສານກັບພຸ່ມໄມ້ທີ່ດູດຊຶມດ້ວຍຕົວມັນເອງທີ່ມີແຮງສຽດທານຕໍ່າໃສ່ທໍ່ລູກສູບ, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ, ຊີວິດການບໍລິການຍາວແລະການເຄື່ອນໄຫວກ້ຽງທີ່ຫມັ້ນຄົງ.
4. ມາດຕະຖານສະວິດແມ່ເຫຼັກ mounting grooves
-- ຮ່ອງ slide trapezoidal ອຸທິດຕົນທັງສອງດ້ານຂອງ cylinder ຮ່າງກາຍ; ການປະກອບງ່າຍ, disassembly ແລະປ່ຽນຕໍາແຫນ່ງຂອງສະຫຼັບ reed ແມ່ເຫຼັກໂດຍບໍ່ມີການວົງເລັບພິເສດ.
5. ແຜ່ນຮອງຢາງທີ່ຕິດຢູ່ດ້ານໜ້າ
-- buffer ປະ ສົມ ປະ ສານ ຢູ່ ປາຍ rod ດູດ ການ vibration ຜົນ ກະ ທົບ, ຫຼຸດ ຜ່ອນ ສິ່ງ ລົບ ກວນ ການ ປະ ຕິ ບັດ ງານ ແລະ ປົກ ປັກ ຮັກ ສາ fixtures ຂະ ຫນາດ ນ້ອຍ & workpieces.
6. ຂະຫຍາຍ rod double & ປັບຕົວແປຂອງເສັ້ນເລືອດຕັນໃນ
-- MDD double rod: ປະສິດທິພາບຕ້ານ torsion ທີ່ເຂັ້ມແຂງ, ສູນ deflection rotary, ການຊີ້ນໍາເສັ້ນທີ່ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດຂ້າງ.
-- MDJ adjustable stroke: ສະກູປັບດ້ານຫລັງສໍາລັບການປັບຂອບເຂດຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ຢືດຢຸ່ນສໍາລັບຄວາມຕ້ອງການຄວາມຍາວຂອງຕໍາແຫນ່ງຕົວປ່ຽນແປງ.

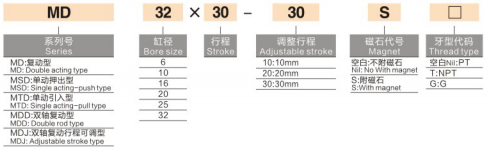

1. ແບບ 1: ມາດຕະຖານດ່ຽວ rod double acting MD16×30S
-- MD = ລະຫັດຊຸດ, rod ດຽວສອງກະບອກກະຕຸ້ນຂະຫນາດນ້ອຍ
-- 16 = ເສັ້ນຜ່າກາງເຈາະ (ມມ)
-- 30 = ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນໃນພື້ນຖານ (ມມ)
-- S = ວົງແມ່ເຫຼັກໃນຕົວ (ເປົ່າ = ບໍ່ມີແມ່ເຫຼັກ)
2.ຮູບແບບ 2: ແທ່ງຄູ່ທີ່ສາມາດປັບໄດ້ MDJ20×20-10S
-- MDJ = Double rod double acting ມີການປັບ stroke ຫລັງ
-- 20 = ຂະຫນາດເຈາະ (ມມ)
-- 20 = Fixed base stroke
-- 10 = ປັບເສັ້ນເລືອດຕັນໃນພິເສດ (ການເດີນທາງທັງຫມົດ = 20 + 10 = 30mm)
-- S = Built-in ວົງແມ່ເຫຼັກທາງເລືອກ suffix
| ເຈາະ (ມມ) |
ພື້ນທີ່ລູກສູບ (ມມ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. ກົດລະບຽບການຕັດສິນການຄັດເລືອກຫຼັກ
-- ບູລິມະສິດຈໍາກັດພື້ນທີ່: ຊ່ອງການຕິດຕັ້ງແຄບ, ຮູບແບບຫນາແຫນ້ນ, ຄວາມຕ້ອງການການຕິດຕັ້ງຫຼາຍມຸມ → ເລືອກ MD series block cylinder ຫນາແຫນ້ນ.
-- ການກວດສອບສະພາບໂຫຼດ: ການໂຫຼດແສງສະຫວ່າງ axial ບໍລິສຸດໂດຍບໍ່ມີການ deflection ຂ້າງ → ມາດຕະຖານ MD rod ດຽວ; ການໂຫຼດດ້ານຂ້າງ torsion / offset ມີຢູ່ → MDD double rod ຮູບແບບຕ້ານການຫມຸນ
-- ຄວາມຕ້ອງການປັບເສັ້ນເລືອດຕັນ: ຕົວປ່ຽນແປງຕໍາແຫນ່ງການເດີນທາງຈໍາກັດການປັບໄຫມ → MDJ ປັບ stroke rod variant double
-- ຕໍາແຫນ່ງສັນຍານຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເພີ່ມ Suffix S ກັບ CMSH / DMSH ສະຫຼັບແມ່ເຫຼັກສໍາລັບການກວດສອບ PLC stroke
2. ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ
-- 3C & Semiconductor ອັດຕະໂນມັດ: ການຍຶດຕິດ mini, ການຍູ້ວັດສະດຸ, crimping ອົງປະກອບ, ສະຖານີຕໍາແຫນ່ງທີ່ຊັດເຈນ
-- ອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ: ການຕັນ workpiece, ສະຫຼັບສະຖານີ, ກົນໄກ reciprocating ເສັ້ນຂະຫນາດນ້ອຍ
-- ເຄື່ອງໃຊ້ໃນເຮືອນ ແລະ ຮາດແວ ປະກອບ: ພາກສ່ວນນ້ອຍທີ່ພໍດີ, ການຍຶດຕິດ, ການກະຈາຍກາວຈຸນລະພາກ
-- ການຫຸ້ມຫໍ່ & ເຄື່ອງຈັກອາຫານ: ການຂົນສົ່ງວັດສະດຸແສງສະຫວ່າງ, clamping ຜະລິດຕະພັນ, ການແຍກການຈັດລຽງອັດຕະໂນມັດ
SOLH MD ທໍ່ກະບອກກະບອກ mount free multi-direction ກວມເອົາ rod ດຽວ/double, single/double acting and adjustable stroke MDJ variants with full 6-side holes, built-in buffer and optional magnetic ring, ultra-thin lightweight design ideal for light-load clamping, ejecting and positioning auto, 3C.
