MHF2 Series Ultra-Thin Parallel Pneumatic Gripper

SOLH MHF2 ultra-thin dual-piston ຄູ່ມືເສັ້ນເສັ້ນຂະຫນານ gripper ອາກາດແມ່ນສາມາດແລກປ່ຽນຢ່າງເຕັມສ່ວນກັບຮູບແບບ SMC ທຽບເທົ່າ. ຄວາມສູງຂອງຮ່າງກາຍທີ່ຮາບພຽງແມ່ນປະມານຫນຶ່ງສ່ວນສາມຂອງ MHZ2 ເທົ່ານັ້ນ, ຫຼຸດຜ່ອນການບິດເບືອນຢ່າງມີປະສິດທິພາບຢູ່ໃນຕົວກະຕຸ້ນຂອງຫຸ່ນຍົນ. ຂະຫນາດເຈາະຕັ້ງແຕ່ 8 ຫາ 32 ມມ. ມັນແມ່ນການປະຕິບັດສອງເທົ່າຢ່າງດຽວກັບປ່ຽງ throttle ທີ່ມີການກໍ່ສ້າງສໍາລັບການປັບຄວາມໄວ. ແຕ່ລະເຈາະມີສາມຕົວແປ: D ສັ້ນ, D1 ກາງແລະ D2 ຍາວ, ມີຄວາມແມ່ນຍໍາການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.04 ~ ± 0.05 ມມ. ຮ່ອງເຊັນເຊີສີ່ດ້ານເຮັດໃຫ້ການຕິດຕັ້ງຫຼາຍທິດທາງລວມທັງການປາດຢາງທາງລຸ່ມແລະການຕິດຕັ້ງຜ່ານຮູ; -F ປະເພດຄົງທີ່ຄາງກະໄຕດຽວແມ່ນທາງເລືອກ. Φ25/32 ຂະຫນາດໃຫຍ່ຮັບຮອງເອົາຄູ່ມືບານ recirculating ສໍາລັບ rigidity ປັບປຸງ. ແຫວນແມ່ເຫຼັກໃນຕົວເຮັດວຽກກັບສະວິດລີດ M9B/M9N/M9P ສໍາລັບຕໍາແໜ່ງຕໍາແໜ່ງ. ເຫມາະສໍາລັບພື້ນທີ່ຫນາແຫນ້ນຈໍາກັດຄວາມສູງ, ໂມດູນເສັ້ນຂະຫນາດນ້ອຍ, ຫຸ່ນຍົນຂະຫນາດນ້ອຍ EOAT, semiconductor ແລະການປະກອບຄວາມແມ່ນຍໍາ 3C. ໃນລະຫວ່າງການຄັດເລືອກ, ຄວາມຍາວ overhang ຄາງກະໄຕຕ້ອງໄດ້ຖືກຈໍາກັດແລະປັດຈຸບັນງໍໄດ້ຮັບການຢັ້ງຢືນກັບປັດໄຈຄວາມປອດໄພ ≥1.5.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

MHF2 Series Ultra-Thin Parallel Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

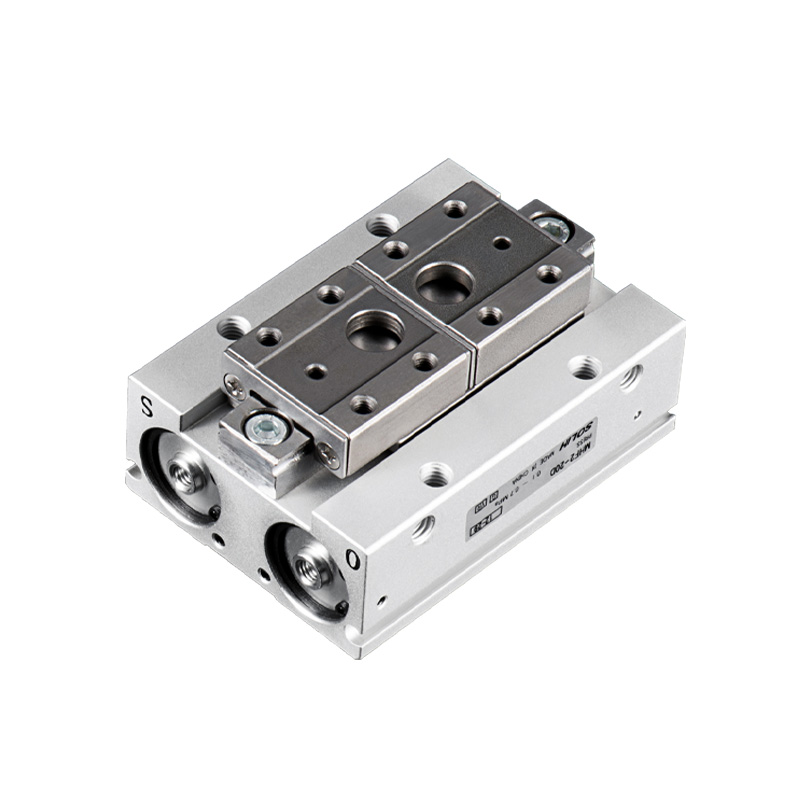

ຊຸດ SOLH MHF2 ເປັນຄູ່ມືເສັ້ນຊື່ຄູ່ລູກສູບ ultra-flat 2-jaw ຂະຫນານ gripper. ຈຸດເດັ່ນຫຼັກ: ຄວາມສູງຂອງຮ່າງກາຍພຽງແຕ່ 1/3 ຂອງມືຈັບ MHZ2 ທຽບເທົ່າ, ຫຼຸດຜ່ອນການໂຄ້ງທ້າຍຢ່າງມີປະສິດທິພາບໃນຂະນະທີ່ຮັກສາຄວາມແມ່ນຍໍາໃນຕໍາແຫນ່ງທີ່ສູງ. ສາມໄລຍະເສັ້ນເລືອດຕັນໃນທາງເລືອກທີ່ມີຢູ່. ໂຄງສ້າງການຕິດຕັ້ງສີ່ດ້ານ. ອອກແບບເປັນພິເສດສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມແມ່ນຍໍາສູງໂຫຼດຕ່ໍາພື້ນທີ່ຈໍາກັດ ultra-space: ໂມດູນເສັ້ນຂະຫນາດນ້ອຍ, ຫຸ່ນຍົນຂະຫນາດນ້ອຍ EOAT, semiconductor, ເອເລັກໂຕຣນິກແລະສະຖານີປະກອບຄວາມແມ່ນຍໍາ.

ໂຄງສ້າງຫຼັກ ແລະຫຼັກການປະຕິບັດການ

-- ໂຄງປະກອບການ: ລູກສູບຄູ່ + ລົດໄຟຄູ່ມືເສັ້ນຊັດເຈນ (Φ25/Φ32 ຮັບຮອງເອົາຄູ່ມືລູກປືນ circulating). ການເຄື່ອນໄຫວຄາງກະໄຕເສັ້ນຂະຫນານບໍລິສຸດໂດຍບໍ່ມີການ swinging, rigidity ສູງ. ໂລຫະປະສົມອາລູມິນຽມຮ່າງກາຍຕົ້ນຕໍ, ຄາງກະໄຕສະແຕນເລດ, ວົງແມ່ເຫຼັກກໍ່ສ້າງໃນ. ສີ່ດ້ານສະຫຼັບແມ່ເຫຼັກ mounting grooves; ທາງເລືອກໃນການຕິດຕັ້ງ: ຂຸມ tapped ລຸ່ມ / ດ້ານ tapped hole / ການຕິດຕັ້ງໂດຍຜ່ານຮູ.

-- ປະເພດການປະຕິບັດ: Double Acting D ເທົ່ານັ້ນ (ການຄວບຄຸມທາງອາກາດ bidirectional, ບໍ່ມີສະບັບສະແດງດຽວ). ປ່ຽງ throttle ໃນຕົວສໍາລັບຄວາມໄວການເຄື່ອນຍ້າຍທີ່ສາມາດປັບໄດ້ແລະການເຮັດວຽກທີ່ລຽບງ່າຍ.

-- ການຈັດວາງແບບ Ultra-ຮາບພຽງ: ຄວາມສູງຫຼຸດລົງປະມານ 66% ເມື່ອປຽບທຽບກັບ MHZ2 ພາຍໃຕ້ແຮງຍຶດທີ່ເທົ່າທຽມກັນ, ຫຼຸດຊ່ວງເວລາໂຄ້ງປາຍລົງຢ່າງຫຼວງຫຼາຍ ແລະປັບປຸງຄວາມໝັ້ນຄົງຂອງຕຳແໜ່ງ.

-- Stroke configuration: 3 stroke options per bore: D(Short) / D1(Medium) / D2(Long) ເພື່ອໃຫ້ກົງກັບຄວາມກວ້າງຂອງ workpiece ທີ່ແຕກຕ່າງກັນ.

-- ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງ: ຄວາມຖືກຕ້ອງຊ້ໍາອີກຄັ້ງ ± 0.04 ~ ± 0.05mm, ມີຄວາມຫມັ້ນຄົງພາຍໃຕ້ວົງຈອນຄວາມຖີ່ສູງ.

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

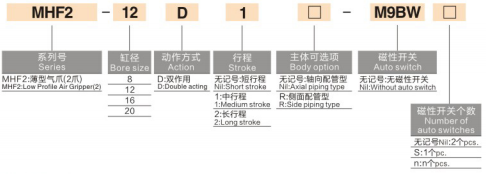

1. ຕົວຢ່າງ: MHF2-16D1-S-M9BW

ພາກສ່ວນ	ລະຫັດ	ລາຍລະອຽດ
1	MHF2	ຊຸດ: Gripper ຂະໜານບາງສຸດ
2	16	ຂະໜາດເຈາະ: 8,12,16,20,25,32mm (Φ25/32 ຂະໜາດໃຫຍ່ໃໝ່)
3	D/D1/D2	Stroke grade / D = ເສັ້ນເລືອດຕັນໃນສັ້ນ / D1 = ເສັ້ນເລືອດຕັນໃນປານກາງ / D2 = ເສັ້ນເລືອດຕັນໃນຍາວ
4	-ສ	ຕົວເລືອກແຫວນແມ່ເຫຼັກ S = Built-in ວົງແມ່ເຫຼັກສຳລັບສະວິດແມ່ເຫຼັກ
5	-M9B	ປະເພດສະວິດແມ່ເຫຼັກ M9B(NPN) / M9N(PNP) / M9P ຄວາມຍາວສາຍ: ມາດຕະຖານ 0.5m; W=1m L=3m
6	ລະຫັດການຕິດຕັ້ງຕໍ່ທ້າຍ	ເປົ່າ = ຮູທໍ່ທໍ່ມາດຕະຖານ 2 = ການຕິດຮູຜ່ານຮູ F = ປະເພດຄົງຄາງກະໄຕດ່ຽວ

2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ

2.1 MHF2-20D2-S-M9BW

-- ໂບ 20, ຫຼອດຍາວ D2, ວົງແມ່ເຫຼັກໃນຕົວ, ສະວິດແມ່ເຫຼັກ M9B ມີສາຍ 1m.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ປະລິມານຄາງກະໄຕ	ຄາງກະໄຕ 2 ອັນ, ເປີດ ແລະປິດເສັ້ນຂະໜານອັນບໍລິສຸດ
ຮູບແບບການດໍາເນີນການ	Double Acting ເທົ່ານັ້ນ (ບໍ່ມີຕົວປ່ຽນການສະແດງດຽວ)
ຄວາມກົດດັນປະຕິບັດງານ	Bore 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (ຄວາມດັນເຮັດວຽກທີ່ດີທີ່ສຸດ: 0.5MPa)
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.0 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ 60 ℃ (ບໍ່ມີ icing ໃນທໍ່ອາກາດ)
ເຮັດຊ້ໍາອີກຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	ເຈາະ 8/12: ± 0.05 ມມ 8/12: ± 0.05 ມມ
ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ	Short stroke(D):120 cpm Medium/Long stroke(D1/D2):60 cpm
Air Port Thread	8/12：M3×0.5 16/20/25/32：M5×0.8
ການລະບາຍນ້ໍາ	ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ; ນ້ຳມັນເກຣດ NSF-H1 ເປັນທາງເລືອກ
ການຕິດຕັ້ງສະວິດ	ຮ່ອງເລື່ອນສີ່ດ້ານ, ສະວິດແມ່ເຫຼັກສາມາດຕິດຕັ້ງໄດ້ທັງສອງດ້ານ
ຕົວເລືອກການຕິດຕັ້ງ	ລຸ່ມ, ດ້ານ, ຜ່ານຮູ, ການຕິດຕັ້ງແບບທົ່ວໆໄປຫຼາຍທິດທາງ

ຕາຕະລາງຂໍ້ມູນຂອງ Stroke & Clamping Force (0.5MPa, ມາດຕະຖານ Jaws)

ເຈາະ(ມມ)	ຕົວແບບເຕັມ	ການເດີນທາງຂາງດຽວ (ມມ)	ການເປີດສູງສຸດ (ມມ)	Clamping Force(N)	ຄວາມສູງຂອງຮ່າງກາຍ (ມມ)	ນ້ຳໜັກສຸດທິ(g)
8	MHF2-8D	8	16	3.5	19	25
8	MHF2-8D1	16	32	5.8	19	28
8	MHF2-8D2	32	64	9.5	19	32
12	MHF2-12D	12	24	9.0	25	55
12	MHF2-12D1	24	48	15.0	25	62
12	MHF2-12D2	48	96	24.0	25	70
16	MHF2-16D	16	32	20.0	33	110
16	MHF2-16D1	32	64	33.0	33	125
16	MHF2-16D2	64	128	52.0	33	145
20	MHF2-20D	20	40	36.0	41	210
20	MHF2-20D1	40	80	60.0	41	240
20	MHF2-20D2	80	160	95.0	41	280

ຫມາຍເຫດສໍາຄັນ: ຜົນບັງຄັບໃຊ້ Clamping ຫຼຸດລົງຍ້ອນວ່າຄວາມຍາວຂອງຄາງກະໄຕ L ເພີ່ມຂຶ້ນ. ຕ້ອງກວດສອບປັດຈຸບັນທີ່ອະນຸຍາດໃຫ້ງໍໃນລະຫວ່າງການເລືອກ, ປັດໄຈຄວາມປອດໄພ ≥1.5.

ສະຖານະການແອັບພລິເຄຊັນທີ່ຕ້ອງການສໍາລັບ MHF2

-- ພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດຢ່າງເຂັ້ມງວດ & ຈໍາກັດຄວາມສູງ: ໂມດູນເສັ້ນກະທັດຮັດ, ຫຸ່ນຍົນຂະຫນາດນ້ອຍສຸດ effector

-- ຄວາມຕ້ອງການປັດຈຸບັນໂຄ້ງຕ່ໍາ, ຄວາມແມ່ນຍໍາສູງຂະຫນານທີ່ຫມັ້ນຄົງ: semiconductor, 3C ເອເລັກໂຕຣນິກ, ການປະກອບຮາດແວຄວາມແມ່ນຍໍາ.

-- ຄວາມຕ້ອງການການຈັບຄູ່ stroke ຢືດຢຸ່ນ: ເລືອກເສັ້ນເລືອດຕັນໃນສັ້ນ / ຂະຫນາດກາງ / ຍາວເພື່ອປັບຄວາມກວ້າງ workpiece ທີ່ແຕກຕ່າງກັນ

-- ຕ້ອງການການຕິດຕັ້ງຫຼາຍມຸມ & ການກວດສອບຕໍາແຫນ່ງສອງດ້ານສໍາລັບກົນໄກປະສົມປະສານທີ່ຫນາແຫນ້ນ

ຂໍ້ແນະນຳການເລືອກຫຼັກ

-- ເລືອກຂະຫນາດເຈາະ & stroke ຕາມຂໍ້ຈໍາກັດຄວາມສູງແລະຄວາມກວ້າງຂອງວຽກງານ: ລໍາດັບບູລິມະສິດ D(ສັ້ນ) → D1(ກາງ) → D2(ຍາວ)

-- ເພີ່ມຄຳຕໍ່ທ້າຍ -S ແຫວນແມ່ເຫຼັກ + M9B/M9N/M9P ສະຫຼັບຖ້າຄາງກະໄຕເປີດ/ປິດຕໍາແໜ່ງທີ່ຕ້ອງການໂດຍ PLC

-- ການຄັດເລືອກການຕິດຕັ້ງ: ຮູ tapped ມາດຕະຖານ (ຄ່າເລີ່ມຕົ້ນ); suffix -2 ສໍາລັບການຕິດຕັ້ງຜ່ານຮູທີ່ເຫມາະສົມສໍາລັບເວທີແລະວົງເລັບກະທັດຮັດ

-- Load check: ຄວບຄຸມການຂະຫຍາຍຄາງກະໄຕ L; ຫຼີກເວັ້ນການໂຫຼດຊົດເຊີຍຫຼາຍເກີນໄປໃນປັດຈຸບັນການໂຄ້ງທີ່ອະນຸຍາດໃຫ້

-- ເຈາະຂະໜາດໃຫຍ່ Φ25/32: ນຳໃຊ້ຄູ່ມືການໝູນວຽນຂອງລູກປືນ, ຄວາມເຂັ້ມງວດສູງກວ່າສຳລັບວຽກທີ່ໜັກກວ່າປານກາງ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MHF2 ultra-thin double acting parallel pneumatic gripper ມີລັກສະນະການອອກແບບຕ່ໍາສຸດ, ສາມຊັ້ນຂອງທາງເລືອກ stroke, mounting ສີ່ດ້ານແລະຄວາມແມ່ນຍໍາສູງ ± 0.04 ~ ± 0.05mm, ມີອຸປະກອນສະຫຼັບແມ່ເຫຼັກຊຸດ M9 ທີ່ເຂົ້າກັນໄດ້, ທີ່ເຫມາະສົມທີ່ເຫມາະສົມກັບການແກ້ໄຂການຈັບແຫນ້ນທີ່ຫນາແຫນ້ນຕ່ໍາສໍາລັບຫຸ່ນຍົນຂະຫນາດນ້ອຍ EOAT ແລະຄວາມແມ່ນຍໍາຂອງ semiconation.
